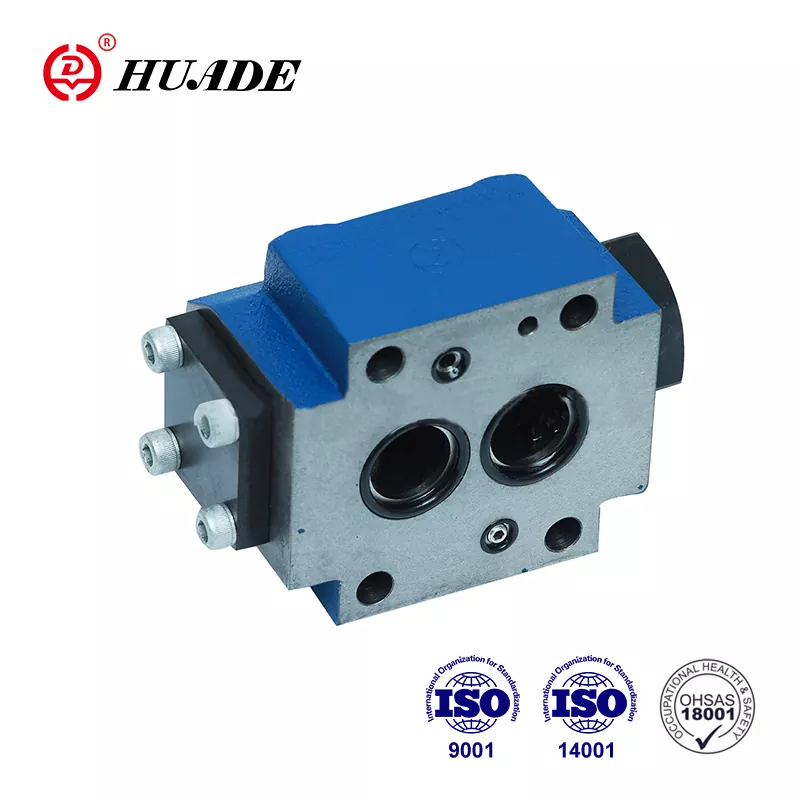

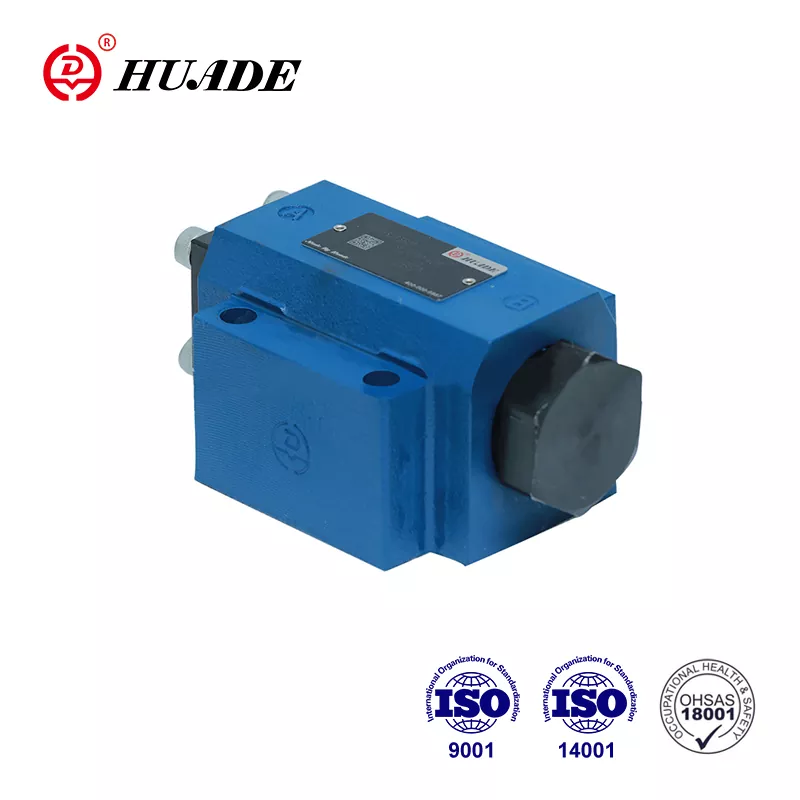

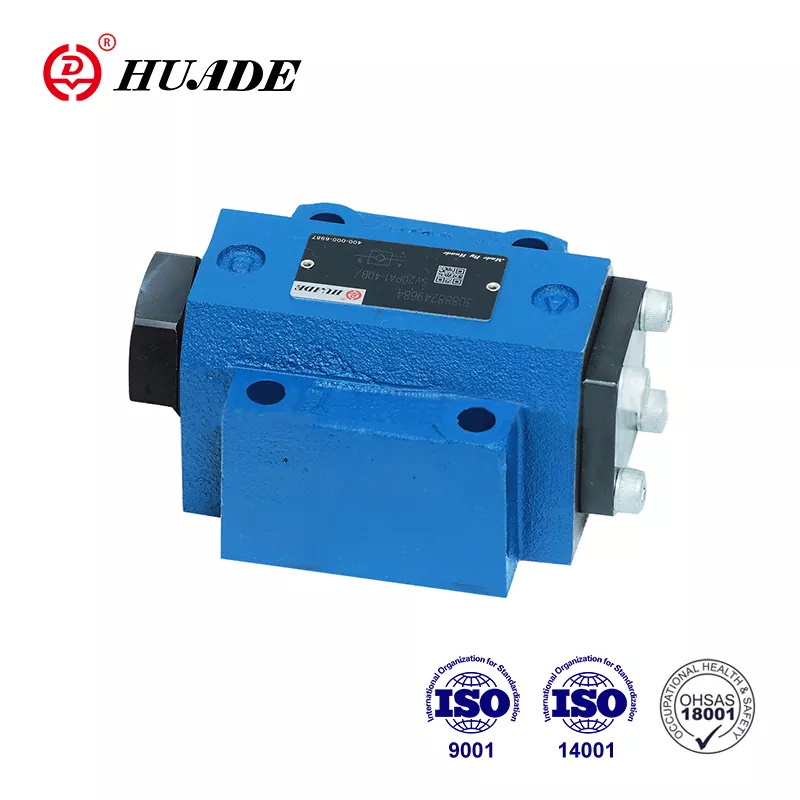

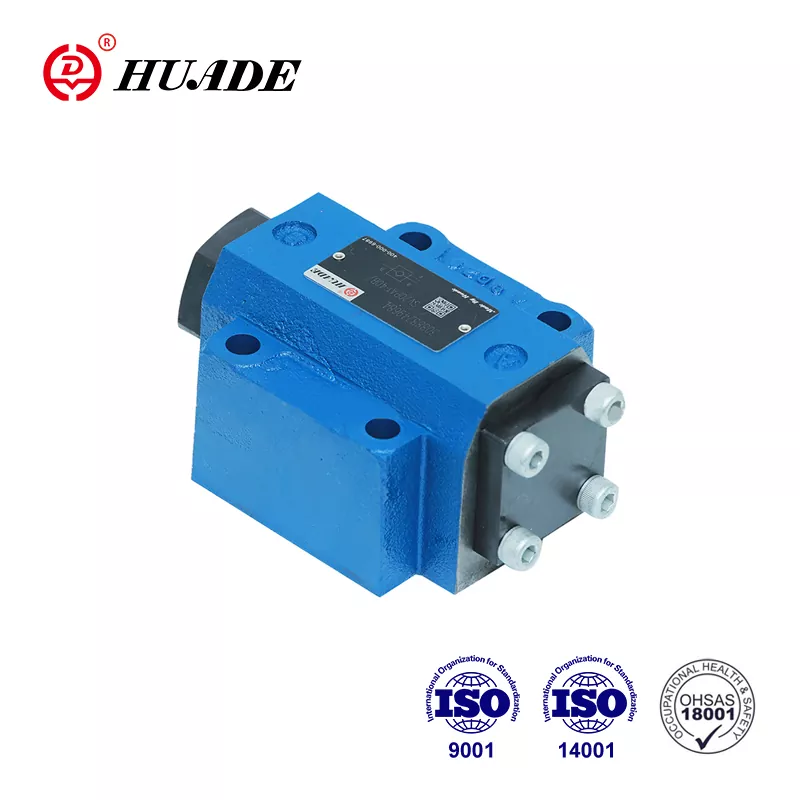

Huade - Қытайдағы танымал бренд. Ол құрылғаннан кейін Рексротпен екі ұзақ мерзімді ынтымақтастық тәжірибесі болды. Ол Rexroth ұсынған SL сериясын толығымен алмастыра алады. Бағасы тиімдірек. Huade® SL сериялы тексеру клапандары сапалы және төмен бағамен бәсекеге қабілетті. Хуаде сапаға үлкен мән береді. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade гидравликалық клапандары жоғары өнімділікке байланысты әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады. Барлық Huade® тексеру клапандары стандартты қораптарға және су өткізбейтін пластик қаптамаға оралады.
|
Техникалық деректер |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
Салмағы |
қосымша пластинаны орнату (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
бұрандалы қосылым (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Орнату орны (㎫) |
Қосымша |
|||||
|
Ағын бағыты (㎫) |
А-дан В-ге дейін бос, В-дан А-ға дейін ашу арқылы |
|||||
|
Жұмыс қысымы, макс.(㎫) |
0,5~315 |
|||||
|
Бақылау қысымы, макс (㎫) |
0,5~315 |
|||||
|
Басқару көлемі - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Басқару көлемі - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Басқару аймақтары - ауданы A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-аудан A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-аудан A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-А4 ауданы (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|||||
Ерекше өзгешеліктері:
▶ сұйықтықпен басқарылатын тексеру клапаны
▶ Қосалқы пластинаны орнату үшін, DIN 24 340 бойынша монтаждау үлгісі
▶ Қосалқы пластина немесе бұрандалы бұрандалы қосылым
▶ Ағып кету порты бар немесе онсыз
▶ Алдын ала ашылған немесе ашылмаған
▶ Алдын ала ашылатын, дымқылдандырылған декомпрессиясы бар теріңіз
▶ 4 ашу қысымы
▶ Din 24 340 fom A, 1SO 4401 және CETOP-RP 121H үлгілеріне тасымалдау үлгісі
SL тексеру клапандары - қалқымалы үлгідегі гидравликалық ұшқышпен басқарылатын тексеру клапандары, олар кез келген бағытта төмен түсуге мүмкіндік беру үшін ашылуы мүмкін.
Бұл клапандар желі үзілуі кезінде жүктемені төмендетуден немесе гидравликалық құлыпталған жетектердің жылжымалы қозғалыстарынан қорғау ретінде қысым астында жұмыс тізбектерін оқшаулау үшін қолданылады.
Негізінен бұл клапандар корпустан (1), қалқаннан (2), сығымдау серіппесінен (3), басқару катушкасынан (4), сондай-ақ алдын ала ашылатын шарикті қалқымалы клапаннан (5) тұрады.
Клапан А-дан В-ге еркін ағынды қамтамасыз етеді, қарсы бағытта қалқан (2) серіппе күшіне қосымша жүйе қысымымен өз орнында ұсталады.
X басқару портындағы қысым қосылымы арқылы басқару поршені (4) оңға жылжытылады. Бұл қалқаны (2) орындықтан итереді. Енді клапан В-дан А-ға дейін ағынға ие болуы мүмкін.
Басқару поршені (4) арқылы клапанның дұрыс ашылуын қамтамасыз ету үшін белгілі бір минималды басқару қысымы қажет.
Бұл клапанның қосымша алдын ала ашылуы бар. X басқару портындағы қысымды қосу арқылы басқару поршені (4) оңға қарай итеріледі.
Бұл алдымен допты (5), содан кейін қалқаны (2) орындықтан итереді. Енді клапан В-дан А-ға дейін ағынға ие болуы мүмкін. Алдын ала ашылғандықтан, қысым астында сұйықтықтың дымқыл декомпрессиясы бар. Осы арқылы мүмкін болатын қысым соққыларының алдын алады
Бұл клапанның қызметі негізінен SV клапанымен бірдей. Айырмашылық қосымша ағып кету порты Y. Бұл ретте басқару поршенінің (4) сақиналы аймағы А портынан бөлінген.
А портындағы қысым тек басқару поршенінің (4) A4 аймағына әсер етеді.
SL типті тексеру клапанының кесінді көрінісі. .PB
(ағып кету порты бар, алдын ала ашылмай)
