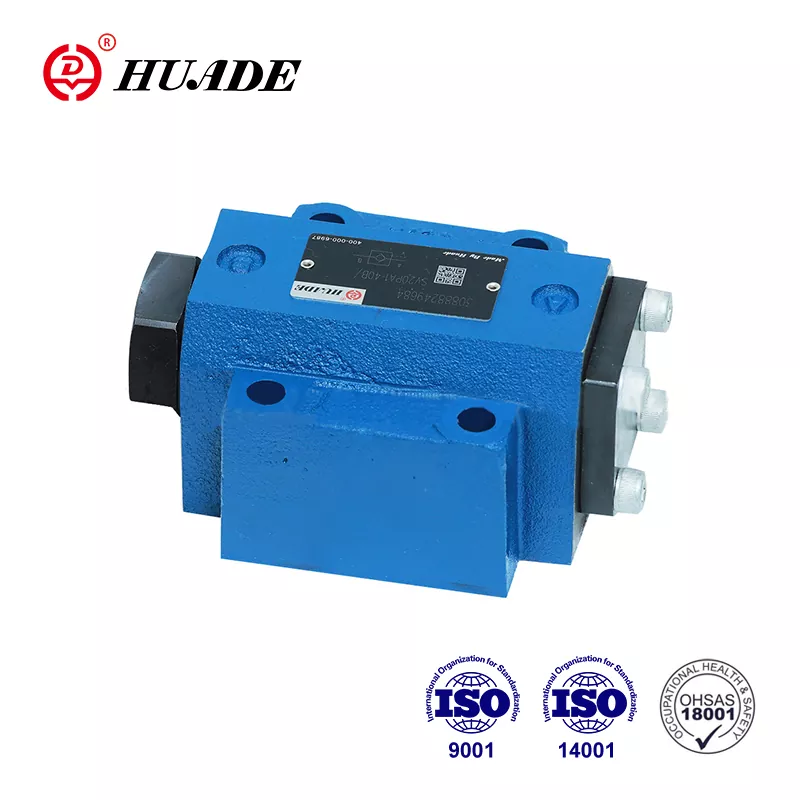

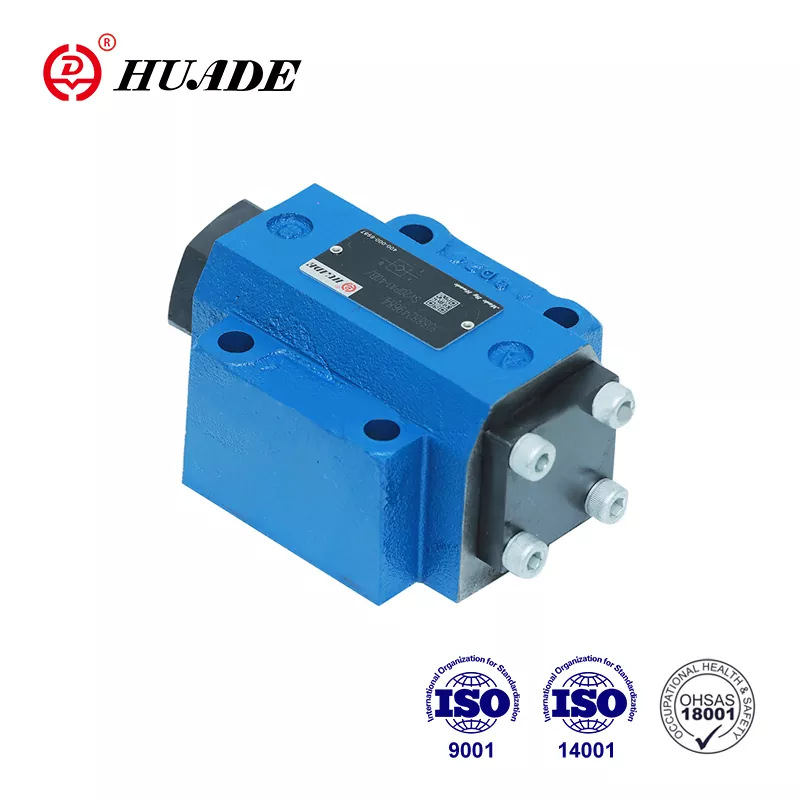

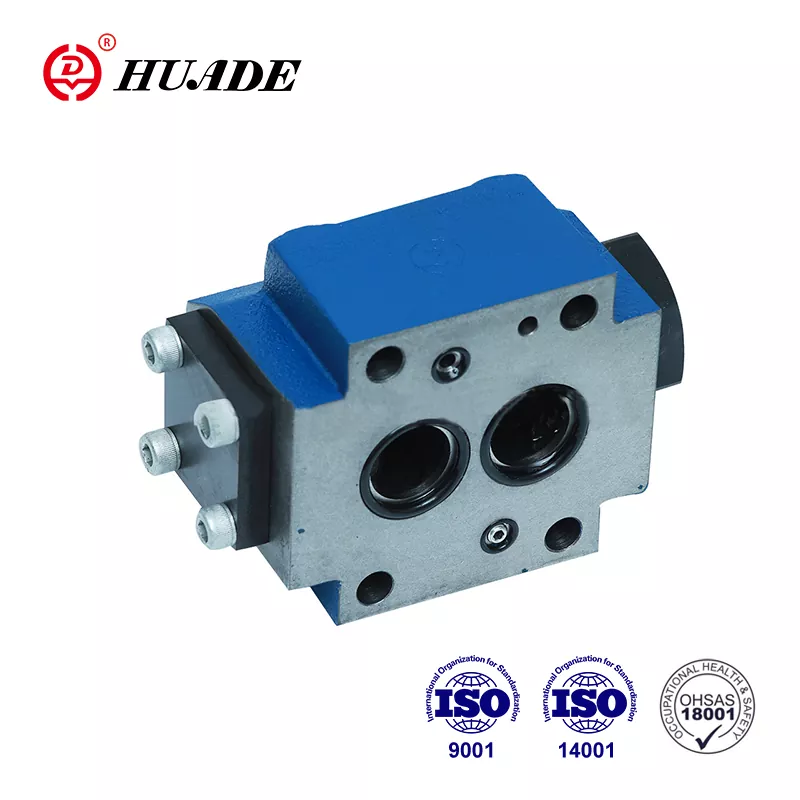

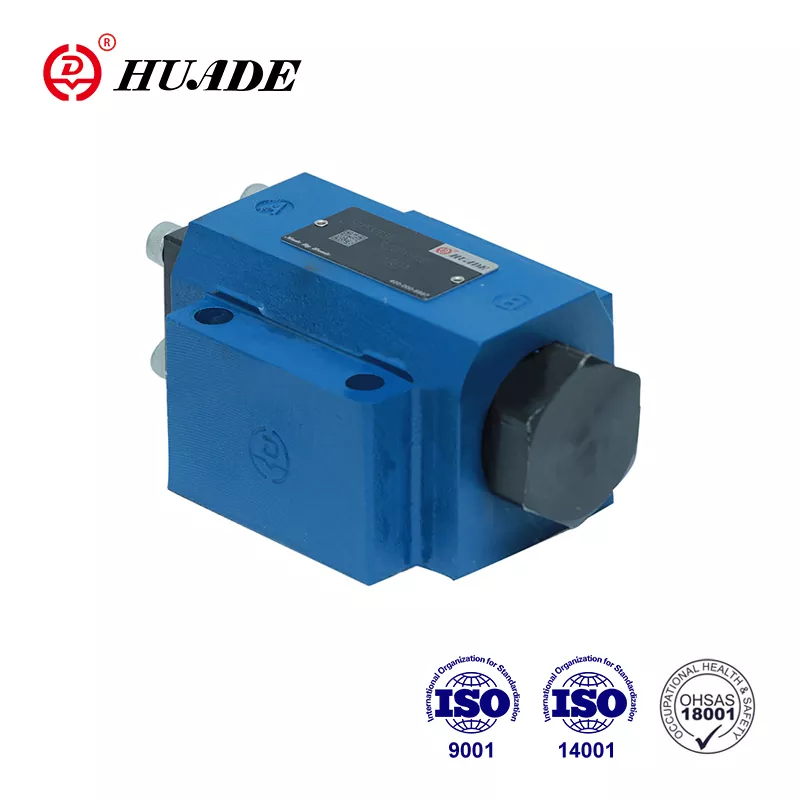

Хуаде құрылғаннан кейін ол Рексротпен екі рет жұмыс істеді. Huade® тексеру клапаны SV - бұл Rexroth өнімдерінің бірдей сериясының қолжетімді алмастырғыштары. Ол жақсы сапасы мен бағасы төмен танымал өнімдермен бәсекеге қабілетті. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Бұл Қытайда танымал ұлттық бренд. Кепілдік мерзімі ішінде жөндеуге тегін. Барлық тексеру клапандары жоғары және тұрақты өнімділікті қамтамасыз ету үшін зауыттан шықпас бұрын қатаң сынақтан өтеді. Huade® гидравликалық клапандары жоғары өнімділікке байланысты әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Техникалық деректер |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
Салмағы |
қосымша пластинаны орнату (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
бұрандалы қосылым (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Орнату орны (МПа) |
Қосымша |
|||||
|
Ағынның бағыты (МПа) |
А-дан В-ге дейін бос, В-дан А-ға саңылау арқылы |
|||||
|
Жұмыс қысымы, макс.(МПа) |
0,5~315 |
|||||
|
Бақылау қысымы, макс (МПа) |
0,5~315 |
|||||
|
Басқару көлемі - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Басқару аймақтары - ауданы A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-аудан A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-аудан A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-А4 ауданы (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|||||
Ерекше өзгешеліктері:
▶ сұйықтықпен басқарылатын тексеру клапаны
▶ Қосалқы пластинаны орнату үшін, DIN 24 340 бойынша монтаждау үлгісі
▶ Қосалқы пластина немесе бұрандалы бұрандалы қосылым
▶ Ағып кету порты бар немесе онсыз
▶ Алдын ала ашылған немесе ашылмаған
▶ Алдын ала ашылатын, дымқылдандырылған декомпрессиясы бар теріңіз
▶ 4 ашу қысымы
▶ Din 24 340 fom A, 1SO 4401 және CETOP-RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
Ұшқышпен басқарылатын тексеру клапандары SV қысыммен жұмыс тізбектерін оқшаулау үшін қолданылады, желі үзілуі кезінде жүктемені төмендетуден немесе гидравликалық құлыпталған жетектердің жылжымалы қозғалыстарынан қорғау ретінде.
SV тексеру клапандары - қалқымалы үлгідегі гидравликалық ұшқышпен басқарылатын тексеру клапандары, олар кез келген бағытта төмен түсуге мүмкіндік беру үшін ашылуы мүмкін.
Негізінен бұл клапандар корпустан (1), қалқаннан (2), сығымдау серіппесінен (3), басқару катушкасынан (4), сондай-ақ алдын ала ашылатын шарикті қалқымалы клапаннан (5) тұрады.
Клапан А-дан В-ге еркін ағынды қамтамасыз етеді, қарсы бағытта қалқан (2) серіппе күшіне қосымша жүйе қысымымен өз орнында ұсталады.
X басқару портындағы қысым қосылымы арқылы басқару поршені (4) оңға жылжытылады. Бұл қалқаны (2) орындықтан итереді. Енді клапан В-дан А-ға дейін ағынға ие болуы мүмкін.
Басқару поршені (4) арқылы клапанның дұрыс ашылуын қамтамасыз ету үшін белгілі бір минималды басқару қысымы қажет.
Бұл клапанның қосымша алдын ала ашылуы бар. X басқару портындағы қысымды қосу арқылы басқару поршені (4) оңға қарай итеріледі.
Бұл алдымен допты (5), содан кейін қалқаны (2) орындықтан итереді. Енді клапан В-дан А-ға дейін ағынға ие болуы мүмкін. Алдын ала ашылғандықтан, қысым астында сұйықтықтың дымқыл декомпрессиясы бар. Осы арқылы мүмкін болатын қысым соққыларының алдын алады
SV типті тексеру клапанының кесінді көрінісі. .PA
(ағып кету порты жоқ, алдын ала ашылған)
