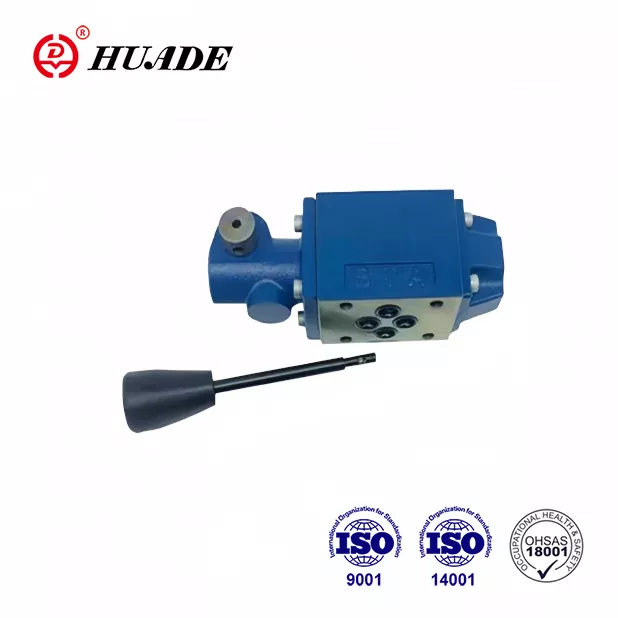

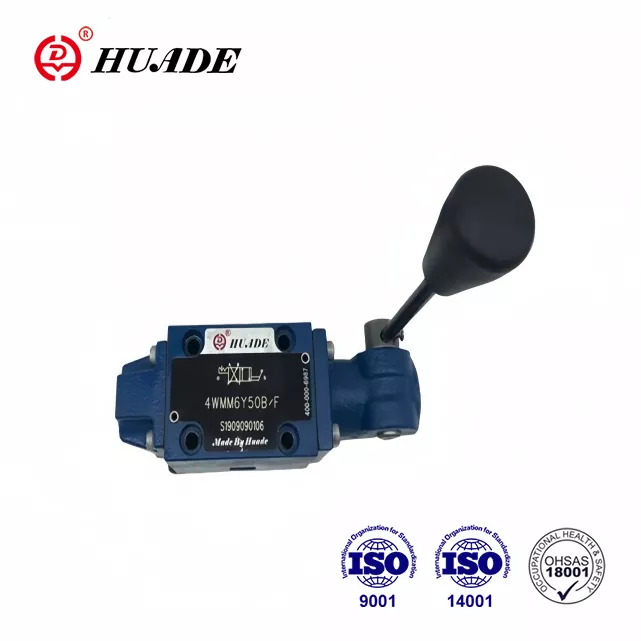

Қолмен сенімді басқаруды қажет ететін гидравликалық жүйелермен жұмыс істеген кезде, Worksh Control Class Walver WMM 6 практикалық таңдау ретінде ерекшеленеді. Bosch Rexroth шығарған бұл клапан ондаған жылдар бойы бүкіл әлем бойынша қызмет етіп келеді. Ол гидравликалық сұйықтықтың ағынын дәлдікпен басқаруға арналған, операторларға өндірістік техникадан бастап, барлық барлық заттарды жылжымалы жабдыққа басқарады.
WMM 6 халықаралық стандарттарға сәйкес келетін қолмен басқарылатын бағытты клапандардың отбасына жатады. Бұл клапанды әсіресе пайдалы ететіні оның қарапайым құрылысы - бұл сенімді құрылыспен біріктірілген. Инженерлер мен техниктер оның орташаға қаншалықты жоғары қысымды қосымшаларға қалай бөлінгенін, күрделі электр жүйелері немесе сыртқы қуат көздерін қажет етеді.
WMM 6 дизайнының негіздерін түсіну
Бағыттауды басқару клапаны WMM 6 дәл өңделген тұрғын үй ішіндегі жылжымалы ретеоры арқылы жұмыс істейді. Нұсқаулықты жылжытқан кезде, шыңы гидравликалық сұйықтықтың белгілі бір жолдарын ашып, жабыңыз. Бұл тікелей пайдалану әдісі сіздің енгізу және клапанның жауабы арасында кідіріс жоқ дегенді білдіреді.
Клапанның денесі тікелей NG6 немесе ISO 4401-03 интерфейсі ретінде белгілі CETOP 3 стандартына кіреді. Бұл стандарттау бірден орнатуды және клапанға қолданыстағы гидравликалық жүйелерге жеке модификациясыз енуге мүмкіндік береді. Корпус әдетте мырышпен қапталған болаттан жасалған, тіпті талап етілетін ортада да тамаша коррозияға төзімді қамтамасыз етеді.
Клапанның ішінде, сіз ішкі ағып кетуді азайтатын герметикалық жерлермен мұқият ойластырылған орамаларды таба аласыз. Бұл шпалдар әр түрлі конфигурацияларда, әрқайсысы белгілі бір символдық хатпен анықталады. Көктемгі қайтару механизмі Қауіпсіз жұмыс істеу үшін қажет болса, клапанды бейтарап күйіне қайтаруды қамтамасыз етеді.
Маңызды техникалық сипаттамалар
Бағыттағы басқару клапаны WMM 6 тұтқалары 315-ке дейін бар, оның негізгі порттарында 315-ге дейін, максималды қуаттылығы минутына 60 литр. Бұл техникалық сипаттамалар оны орташа гидравликалық цилиндрлер мен моторларға жарамды етеді. Танк порты 160 жолақты өңдей алады, бұл көптеген стандартты қосымшалар үшін жеткілікті.
NBR стандартты маңдайшаларын пайдалану кезінде жұмыс температурасының диапазоны минус 30-дан және 80 градусқа дейін созылады. Жоғары температура немесе химиялық төзімді сұйықтықтарға қатысты қосымшалар үшін клапан Variant V. Variant V. клапандар екінші деңгей бойынша кодталған FKM пломбаларында қол жетімді, ал клапан екіншіден 2,8 ден 500 шаршы миллиметрге дейін, бірақ HLP46 сияқты стандартты гидравликалық майларды қолдану арқылы 46 млн.
Толық клапан құрастырудың салмағы үш позицияға және 1,6 килограмға дейін, ретчет концентраторымен жабдықталған кезде 1,4 килограмды құрайды. Нұсқаулықтың тұтқасы жүйелік қысымға және орамалы конфигурациясына байланысты жұмыс істеу үшін 20-30 NETONS күштерін қажет етеді. Бұл күш деңгейі кеңейтілген қолданыстағы қолданыстағы қолдану кезінде оператордың шаршауынсыз оң бақылауды қамтамасыз етеді.
Символдар мен ағындардың белгісі
Сіздің қосымшаларыңызға арналған бағыттағышты WMM 6-ді таңдағанда, орамдық таңбаларды түсіну өте маңызды. Әр таңба клапанның әр түрлі күйінде қалай әрекет ететінін анықтайтын ағынның нақты конфигурациясын білдіреді. Таңба оңай анықтауға арналған клапан корпусында тікелей белгіленеді.
E Sampe e жабық орталық конфигурациясын білдіреді, онда барлық порттар бейтарап күйде бұғатталған. Бұл дизайн гидравликалық цилиндрді позицияда дрейфсіз ұстап тұру керек болған кезде өте ыңғайлы. Тұтқаны A позициясына жылжытқан кезде, B портына B порты резервуарға қосылады және В позициясына арналған VY керісінше
M символы А және В порттары резервуарға Бейіге қосылыңыз, ал қысым порты бұғатталған кезде бейтарап күйге қосылады. Бұл конфигурация бейтарап уақытта минималды қысымды қалыптастырғыңыз келетін бағдарлы коммутациялық қосымшаларда жиі кездеседі. Ағын сыйымдылығы басқалармен салыстырғанда осы символмен жоғары болады.
С белгісі басқа танымал конфигурацияны ұсынады, мұнда қысым бейтарап түседі, ал B және B жұмыс порттары бұғатталған кезде бейтарап. Бұл дизайн, позицияны ұстап тұру сорғының құлдырауын қамтамасыз етуден гөрі маңызды болғандықтан, мотордың алдын алуға көмектеседі. J символы ландем орталығын ұсынады, мұнда қысым бейтарапталған қысымды қажет ететін белгілі бір қосымшаларда пайдалы екі резервуарға және жұмыс порттарына ішінара қосылады.
Нақты-әлемдік қосымшалар және салаларды пайдалану
Бағыттауды басқару клапаны WMM 6 Гидравликалық функцияларды қолмен басқару қажет өндірістік нысандарда кеңінен қолданады. Инъекциялық қалыптау машиналары көбінесе бұл клапандарды қалыптандіру және жабылу жұмыстары үшін қамтиды. Тікелей механикалық бақылау электронды басқаруға сәйкес келмейтіні тактильді кері байланысы бар операторларды ұсынады.
Мобильді жабдық басқа бағдарлама аймағын білдіреді. Ауылшаруашылық техникасы, құрылыс техникасы және материалдармен өңдеу машиналары WMM 6-ді қолмен ауыстырудың қол жетімділігі пайда болатын функциялар үшін пайдаланады. Клапанның берік конструкциясы мобильді ортада ортақ тербеліс және температура өзгерулеріне қарсы тұрады.
Қауіпті жерлерде WMM 6 XC Variant ATEX директиваларына сәйкес жарылысқа қарсы операцияны ұсынады. Бұл клапанды мұнай-газ жұмыстарына, тау-кен ортасына және жанғыш атмосфера болуы мүмкін химиялық өңдеу қондырғыларына жарамды. XC нұсқасы бетінің температурасын 100 градусқа дейін ұстап, II топтағы 2G / D тобына қойылатын талаптарға сәйкес келеді.
Техникалық қызмет көрсету шеберханалары мен сынақ орындықтарын орнату және ақаулықтарды жою кезінде қолмен басқару үшін WMM 6-ді басқару клапанын жиі қолданады. Клапанның қарапайым жұмысы және сенімді өнімділігі оны операторлар кешенді бағдарламалау немесе орнату процедураларынсыз нақты бақылау қажет болатын қолданбаларға өте ыңғайлы етеді.
WMM 6-мен балама шешімдермен салыстыру
Bosch Rexroot Product аралығында, Бағыттағышты басқару клапаны WMM 6 ұқсас мақсаттарға ұқсас, бірақ әр түрлі мақсаттағы басқа да қолмен басқарылатын клапандармен қатар отырады. WMR 6 сериясы ролитті немесе плунжерді іске асыруды қолданады, оны CAM-жұмыс істеп тұрған ретпен басқаруға жарамды етеді. WMD 6 нұсқасы кеңістікті шектеусіз қолданбаларда көбірек ықшам орнатуды ұсынатын айналу тұтқасы бар.
Қашықтан жұмыс істеуге қойылатын талаптар үшін WMU 6 сериясы тікелей қолмен жұмыс істеудің орнына гидравликалық бақылауды қамтамасыз етеді. Бұл шағын пилоттық клапандарды пайдаланып қашықтықтан клапанды пайдалануға мүмкіндік береді. Алайда, бұл жүйелік күрделілік қосады және WMM 6-ді қажет етпейтін пилоттық қысым көзі қажет.
4We 6 сериялы соленоидпен басқарылатын клапандар Автоматтандырудың және электронды басқару жүйелерімен біріктіруді ұсынады. Бұл электрмен басқарылатын бағытты басқару клапандары PLC сигналдарына жауап береді және кешенді реттілікке мүмкіндік береді. Алайда, олар электр қуатын және әдетте WMM 6-дан шамамен 20 пайызға көп тұрады. Қолмен клапан қуат жеткіліксіз болған жағдайда сенімді резервтеуді қамтамасыз етеді.
Бағыттауды басқару клапаны W / 6 WMM 6 қолмен жұмыс қолайлы немесе артықшылықтар үшін шығындар тиімділігін береді. Оның қарапайымдылығы бастапқы шығындарға, техникалық қызмет көрсетуге, ұзақ мерзімді сенімділікке, алдағы уақыттың төмендеуіне аударылады. Электрлік компоненттердің болмауы электромагниттік араласу немесе электрлік ақаулар туралы алаңдаушылықты жояды.
Орнату бойынша нұсқаулық және озық тәжірибелер
Бағыттағы басқару клапанын дұрыс орнату WMM 6 Ішкі түтікті орнатудан басталады. Беті тегіс, таза және ағып кетуі мүмкін сызаттардан немесе зақымданудан босатылуы керек. Орнатпас бұрын гидравликалық майдың жұқа қабығын жағыңыз, монтаж кезінде зақымдалмас бұрын орнатыңыз.
Клапанды төрт м5 розеткаға бекітіңіз, бұрандаларды 10 Ньютон-метрдің қатайтуымен бекітіңіз. Бекіткіш бетінің үстінен тіпті қысымның таралуын қамтамасыз ету үшін диагональды қатайту үлгісін орындаңыз. Клапанды кез-келген бағдарда орнатуға болады, өйткені ол ауырлыққа тәуелді механизмдерден гөрі жұмыс істеп тұрғандықтан, ол жұмыс істейді.
Жүйелік сүзу клапанның ұзақ өмір сүруінде маңызды рөл атқарады. ISO 4406 тазалық коды 20/18/15 немесе жақсырақ, ол шамамен 25 мкм фильтрациясына сәйкес келетін сүзгілерді орнатыңыз. Ластану - бұл бағыттағыш клапандардағы ерте тозудың негізгі себебі, сондықтан сұйықтықтың тиісті тазалығын сақтауды жеңілдету мүмкін емес.
Мүмкіндігінше жеке-бағыттағы бір бағытты қосымшаларда WMM 6-ді басқару клапанын пайдаланбаңыз. Теңгерілмеген ағынды күштер үдетілген тозуға әкелуі мүмкін және қысымды өтемақы құрылғыларын орнатуды қажет етуі мүмкін. Бір бағытты жұмыс істен шыққан кезде, қысым күштерін азайту және діңгектерді азайту үшін қысым портта дроссель кірістерін қосуды қарастырыңыз.
Техникалық қызмет көрсету және ақаулықтарды жою
WMM 6 бағыттаушы клапанын үнемі тексеруі тұрғын үй мен порт қосылыстарының айналасындағы сыртқы ағып кетуді тексеруді қамтуы керек. Аз мөлшерде сулар ауыстыруды қажет ететін тозған O-сақиналарды көрсетуі мүмкін. Көптеген тығыздағыштар оңай қол жетімді және оларды арнайы құралдарсыз орнатуға болады.
Клапанның орамасы байланыстырмай немесе шамадан тыс күшсіз біртіндеп жүруі керек. Егер операциялық күш айтарлықтай жоғарыласа, бұл шыңды немесе орамалдардағы киімді ұңғымадағы ластануды көрсетуі мүмкін. Ішкі инспекция клапанды жүйеден алып тастауды және өндірушінің нұсқауларына сәйкес бөлшектеуді талап етеді.
HFC типтері сияқты отқа төзімді сұйықтықтармен жұмыс жасағанда, минералды маймен салыстырғанда мөрдің төмендеуін күтіңіз. Бағыттағы басқару клапаны WMM 6 Бұл сұйықтықтармен үйлесімді, бірақ техникалық қызмет көрсету аралығында 30-дан 50 пайызға қысқаруы керек. Тиімді тығыздау үшін HFC сұйықтықтарын пайдалану кезінде резервуар портында тиісті алдын-ала жүктеуді қамтамасыз етіңіз.
XC нұсқасын қолдана отырып, жарылғыш атмосферадағы қосымшалар үшін, беттің температурасын мерзімді тексеру ұсынылады. Қызмет көрсету жазбаларын қолдайтын толық жазбаларды жүргізу ATEX талаптарына сәйкестігін көрсетіңіз. Кез келген модификациялар немесе жөндеу жұмыстары клапан құрамындағы жарылысқа қарсы сипаттамаларды сақтау керек.
Сіздің қажеттіліктеріңіз үшін дұрыс конфигурацияны таңдау
Тиісті бағытты басқару клапанын таңдау WMM 6 моделі сіздің өтінішіңіздің талаптарын мұқият қарауды қажет етеді. Қажетті ағынның сыйымдылығын және барынша жұмыс қысымын анықтаудан бастаңыз. Клапан 1 минутына 60 литрге дейін және 315 бар, максималды рейтингтер төменде жұмыс істейді, әдетте, қызмет көрсету мерзімін ұзартады.
Әрі қарай, сіздің функционалды талаптарыңызға сәйкес келетін орамдық таңбаны таңдаңыз. Егер сізге жүктемені сақтау керек болса, e символы ішкі ағып кетуді қамтамасыз етеді. Сорғы бейтарап түсіп кетуі керек қосымшалар үшін, с таңбасы немесе м белгісі неғұрлым орынды болуы мүмкін. Таңдалған таңбаның қалаған схемасын қамтамасыз ету үшін ағындық жол диаграммаларын мұқият қарап шығыңыз.
Сіздің өтінішіңіз үшін құрама механизмнің қажеті жоқ. Қосымша ратчетет-детент таңдалған позициядағы тұтқаны оператордың үздіксіз енгізілуін қажет етпей ұстап тұрады. Бұл функция, егер жетекші кезеңдер үшін кеңейтілген немесе қайта шығарылған кезде, ол ұзақ уақытқа созылуы керек, бірақ ол максималды шығын сыйымдылығын аздап азайтады.
Платер материалын көрсету кезінде жұмыс ортасын қарастырыңыз. НЕГІЗГІ ҰБТ мөрлері минералды майлы гидравликалық сұйықтықтарды қолдана отырып, көптеген қосымшалар үшін жақсы жұмыс істейді. V-кодталған FKM пломбалары жоғары температураға және белгілі бір синтетикалық сұйықтықтарға жақсы қарсылық ұсынады. Жарылғыш атмосфералық қосымшалар үшін Atex сәйкес Atex сертификаттау құжаттамасымен XC нұсқасын көрсетіңіз.
Сұйықтық үйлесімділік және жүйелік интеграция
Бағыттауды басқару клапаны WMM 6 гидравликалық сұйықтықтардың кең спектрімен сәтті жұмыс істейді. Дин 51524 стандартты минералды майлармен жұмыс істеуге арналған техникалық сипаттамалары қызмет көрсету және қызмет көрсетудің тамаша мүмкіндіктерін қамтамасыз етеді. Биологиялық ыдырайтын гидравликалық сұйықтықтар және Hees санаттары да үйлесімді, клапанды экологиялық тұрғыдан құпия қосымшаларға сәйкес етеді.
HFC ретінде жіктелген су-гликоль сұйықтары қолданған кезде, компоненттердің минералды маймен салыстырғанда азаюы мүмкін. Бұл сұйықтықтар көптеген қосымшаларда техникалық қызмет көрсету мәселесінен асып кететін отқа төзімді артықшылықтар ұсынады. Су негізіндегі сұйықтықтар кавитацияның алдын алу және ішкі бөліктерді жеткілікті майлауды қамтамасыз ету үшін жүйелік дизайнға мұқият назар аударуды қажет етеді.
Жүйе дизайнерлері сорғы талаптарын есептеу кезінде WMM 6-ді басқару клапанынан қысымның төмендеуін қарастыруы керек. Минутына 60 литрдің бағаланған ағынында, қысымның төмендеуі 5-тен 15-ке дейін, белгісі мен ағын бағытына байланысты. Бұл қысымды жоғалту жүйенің тиімділігінің жалпы есептеулеріне сәйкес болуы керек.
Клапандар стандартты гидравликалық компоненттермен, соның ішінде сорғылармен, цилиндрлермен, қозғалтқыштармен және аккумуляторлармен оңай біріктіріледі. Оның цетопты орнату интерфейсі түрлі өндірушілердің тіректерімен үйлесімділікті қамтамасыз етеді. Ескі клапандарды ауыстырған кезде, порт өлшемдері мен монтаждау үлгілерінің қондырғыларының алдын алу үшін сәйкес келетіндігін тексеріңіз.
Болашақ даму және салалық үрдістер
Бағыттағы басқару клапаны WMM 6 дәлелденген технологияны білдіреді, ал дамуды жалғастыру мүмкіндігін арттырады. Кейбір өндірушілер клапанның өзіндік қарапайымдылығына нұқсан келтірместен позициялық кері байланыс беретін сенсор интеграциясын зерттеуде. Мұндай өзгерістер негізгі бақылау әдісі ретінде қолмен жұмыс істеу кезінде шарттарды бақылауды қамтамасыз етуі мүмкін.
Салалық 4.0 қосылымының тенденциясы қолмен бағыттаушы клапандар сияқты дәстүрлі компоненттерге де әсер етеді. Болашақ нұсқалары цикл сандарының, жұмыс температурасы мен қысым жағдайының сымсыз мониторингін қамтиды. Бұл деректер қолданыстағы гидравликалық жүйелерді қайта жобалауды қажет етпестен болжалды техникалық қызмет көрсету стратегиясын қолдай алады.
Экологиялық ережелер биологиялық ыдырайтын гидравликалық сұйықтықтарға және энергияны тұтынуды азайтуды жалғастыруда. Бағыттағы бақылау клапаны WMM 6 Бұл талаптарға сай келетін экологиялық таза сұйықтықтарды қолдайды. Технологиялық мотоциклдің дамуы дамып келе жатқан сұйықтықтың пайда болуымен үйлесімділікті одан әрі жетілдіруі керек.
Электрондық бақылаудың жетістіктеріне қарамастан, қолмен клапандар резервтік жүйелерге, төтенше жағдайларды және қарапайымдылық пен сенімділіктің автоматтандырудың артықшылықтары мен артықшылықтары үшін өзектілігін сақтайды. Бағыттағышты басқару клапаны WMM 6-да осы рельстерге қызмет көрсетуді жалғастырады, бұл рөлдерді біртіндеп өзекті пайдалану қабілетін біртіндеп, оның негізгі нұсқаулығын ауыстырудан гөрі жақсартады.
Сатып алулар және қол жетімділік туралы пікірлер
Бағыттағы бақылау клапаны WMM 6 Дүниежүзілік уәкілетті Bosch Rexroth Distribututors арқылы кеңінен қол жетімді. Қорғасын уақыты, әдетте, ортақ конфигурациялар үшін бір-біріне арнайы конфигурациялардан бірнеше апта бойы мамандандырылған нұсқалар үшін болады. Жүйелік қондырғыларды жоспарлау немесе техникалық қызмет көрсету кезінде сатып алу уақытын есепке алу, әсіресе қарапайым санауыш белгілері немесе жарылысқа қарсы нұсқалар үшін.
Баға белгілеу конфигурацияға негізделген, негізгі модельдері бар негізгі модельдер 100-ден 300 евроға дейін, бір қондырғы сатып алу үшін. Көлемдік баға Бірлігі үшін бірлігі шығындарын азайтады, бірнеше клапандарды қажет ететін жобалар үшін айтарлықтай азайтылады. Уәкілетті дистрибьюторлар нақты модельдік кодтар мен мөлшер негізінде егжей-тегжейлі баға белгілеулерін ұсына алады.
Бағыттағы басқару клапанын WNM 6-ді қолданған кезде, жеткізушілердің шынайы Bosch Rexroth өнімдерін тиісті құжаттамамен қамтамасыз ететіндігін тексеріңіз. Контрафактілі гидравликалық компоненттер кейбір нарықтарда маңызды алаңдаушылық тудырады, бұл жүйелік қауіпсіздік пен өнімділікке қол сұғылмайды. Сәйкестік туралы сертификаттарды сұраңыз және ресми каталогтардан бөліктің нөмірлерін тексеріңіз.
Техникалық қолдаудың қол жетімділігі жеткізушілерді таңдау факторы болуы керек. Үйдегі гидравликалық сараптама бар дистрибьюторлар қосымшалар сұрақтарына, ақаулықтарды жоюға және жүйелік дизайнды қолдауға көмектеседі. Бұл қосымша қызмет көбінесе баға айырмашылығынан гөрі маңызды, әсіресе сыни қосымшалар немесе күрделі жүйелер үшін маңызды болып табылады.
Қорытынды
Бағыттағышты басқару клапаны WMM 6 Әр түрлі салалар мен қосымшалар арқылы гидравликалық жүйелерді қолмен басқаруды ұсынады. Оның дәлелденген дизайны, стандартталған интерфейс және берік құрылысты тікелей операторды басқару қажет немесе қажет болған кезде практикалық таңдау жасайды. Техникалық сипаттамаларды, конфигурация опцияларын және қолданбалы нұсқаулықтарды түсіну гидравликалық жүйеге сәтті интеграцияны қамтамасыз етеді.
Сіз жаңа жабдықты жасасаңыз да, қолданыстағы жүйелерді жаңарту немесе ауыстыру компоненттерін көрсете отырып, WMM 6 қолмен басқаруға арналған қолмен бақылауды қарастырады. Оның өнімділігі, сенімділігі және экономикалық тиімділігі оның үйлесімі оны гидротехниканың стандартты шешімі ретінде көрсетті. Тиісті таңдау, орнату және техникалық қызмет көрсету арқылы бұл клапан гидравликалық қосымшаларды талап етуде ақысыз қызмет көрсету жылдарымен қамтамасыз етілген.
