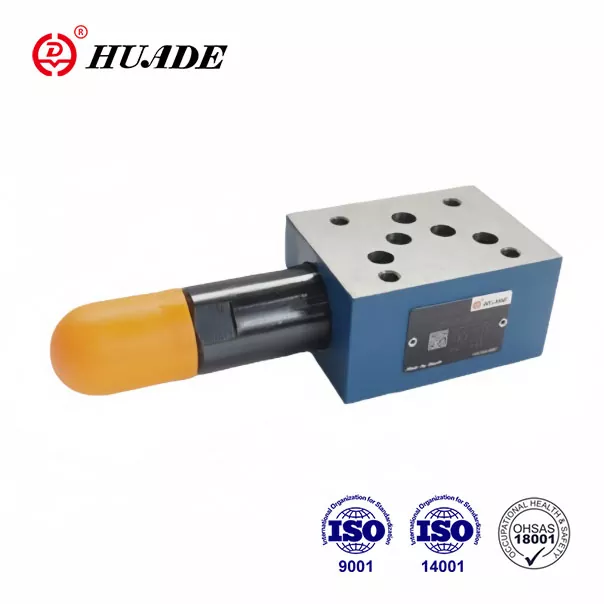

Huade® қысымды төмендету клапандары ZDR 10 D әртүрлі гидравликалық жүйелердің қысымын төмендету үшін қолданылады. Олар халықаралық стандарттарға толығымен сәйкес келеді. Huade Hydraulic 1979 жылдан бастап екі ұзақ мерзімді ынтымақтастықтың арқасында Rexroth компаниясының озық технологиясын енгізді. Huade Hydraulic гидравликалық өнімдерді қолайлы бағамен қамтамасыз ету үшін шығындарды бақылау үшін ішкі ресурстарды толығымен пайдаланады.
|
Салмағы (кг) |
шамамен 2,8 |
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Қысым сұйықтығы-температура диапазоны (℃) |
-30-дан +80-ге дейін |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Сұйықтықтың ластану дәрежесі |
β10 ≥ 75 ең аз ұстау жылдамдығы бар сүзгіні ұсыныңыз |
|
Максималды жұмыс қысымы (кіріс) (МПа) |
31,5 дейін |
|
Екінші қысым (шығыс) (МПа) |
2,5 дейін.7,5 дейін, 15,0 дейін. 21,0 дейін |
|
Кері қысым порты (МПа) |
16,0 дейін |
|
Максималды ағын (л/мин) |
80 |
Ерекше өзгешеліктері:
▶ Сэндвич табақ дизайны
▶ A, B немесе P порттарындағы қысымды төмендету
▶ 4 реттеу элементтері
. Айналмалы тұтқа
. Hex. қорғаныс қақпағы бар бас бұранда
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ 4 қысым рейтингі
▶ қосымша тексеру клапаны
▶ Тасымалдау үлгісі DIN 24 340, пішін A, ISO 4401 және CETOP - RP 121H
Қолдану:
Жүйе қысымын төмендету үшін ZDR 10 D типті клапан қолданылады.
1. ZDR 10 D қысымды төмендету клапанының бөлімі мен белгісі
ZDR 10 D.. типті қысымды төмендететін клапан - бұл екінші жағында қысымды төмендету функциясы бар сэндвич пластинасының конструкциясы бар үш жақты тікелей басқарылатын клапан.
Қысымды төмендететін клапан негізінен корпустан (1), реттеуші катушкадан (2), қысу серіппесінен (3) және реттеуден (4), сонымен қатар қосымша тексеру клапанынан тұрады.
Екінші қысым қысымды реттеу элементімен (4) орнатылады.
"ИӘ" үлгісі
Тыныштық күйінде клапан әдетте ашық болады және сұйықтық А1 портынан А2 портына кедергісіз ағып кетуі мүмкін. A2 портындағы қысым бір уақытта қысқыш серіппеге (3) қарама-қарсы шпуль аймағында орналасқан басқару сызығы (5) арқылы болады. A2 портындағы қысым қысу серіппесінде (3) орнатылған қысым деңгейінен асқанда, басқару катушкасы (2) қысу серіппесіне (3) қарсы басқару күйіне өтеді және A2 портындағы орнатылған қысымды тұрақты ұстайды.
Басқару қысымы мен пилоттық май A2 портынан басқару желісі (5) арқылы алынады.
Сыртқы күштердің әсерінен A2 портындағы қысым бұрынғыдан да жоғарыласа, басқару шпульсі (2) сығымдау серіппесіне (3) қарай одан әрі жылжытылады.
Бұл A2 портында басқару орамасындағы (2) басқару жері (5) және корпус (1) арқылы резервуарға (ТБ порты) ағын жолын ашады. Содан кейін қысымның одан әрі көтерілуіне жол бермеу үшін резервуарға жеткілікті сұйықтық ағады.
Серіппелі камера (7) әрқашан резервуарға ТА порты арқылы сыртқа құйылады.
Манометр қосылымы(8) клапандағы қайталама қысымды бақылауға мүмкіндік береді.
Тек «DA» нұсқасындағы A2 - A1 порттарында еркін ағын үшін тексеру клапанын орнатуға болады.
«DP» және «DB» үлгілері
«DP» үлгісінде қысым P1 портында төмендейді. Басқару қысымы мен пилоттық май Р1 портынан ішкі қабылданады.
«ДБ» үлгісінде Р1 портындағы қысым төмендейді, ал B портынан пилоттық май алынады.
Назар аударыңыз!
Бағыттауыш клапан P күйіне ауыстырылған жағдайда, В портындағы қысым белгіленген қайталама қысымнан аспауы керек. Әйтпесе, А портындағы қысым төмендейді.
Егер бағыттаушы клапансыз пайдаланылса, ТА және ТБ өзара байланысты болуы керек (мысалы, қақпақ тақтасында).
ZDR 10 DA1-50B/...YM құрылымы
ZDR 10 DP...-50B символдары
