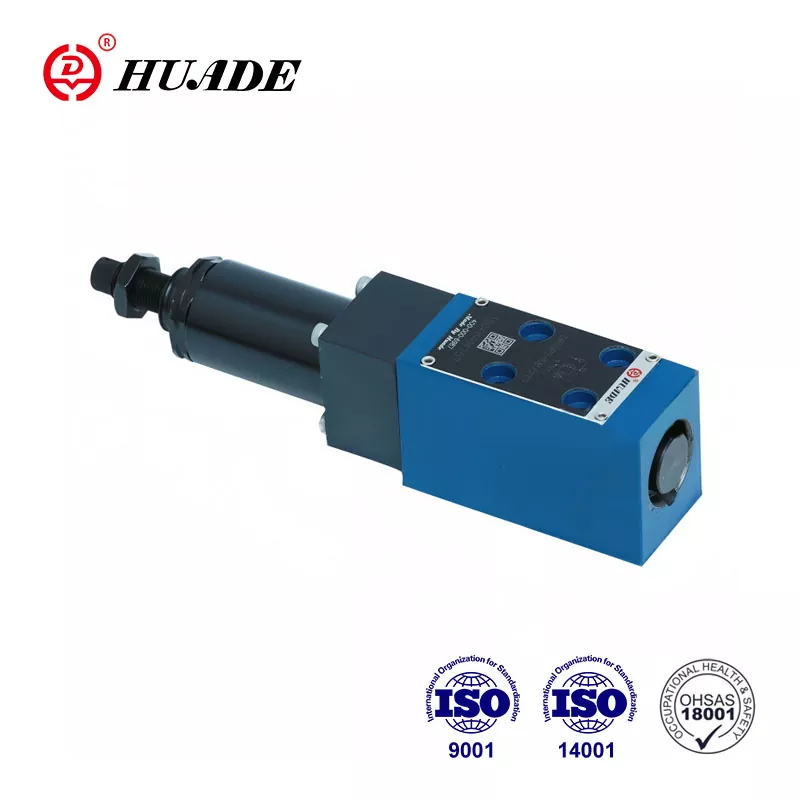

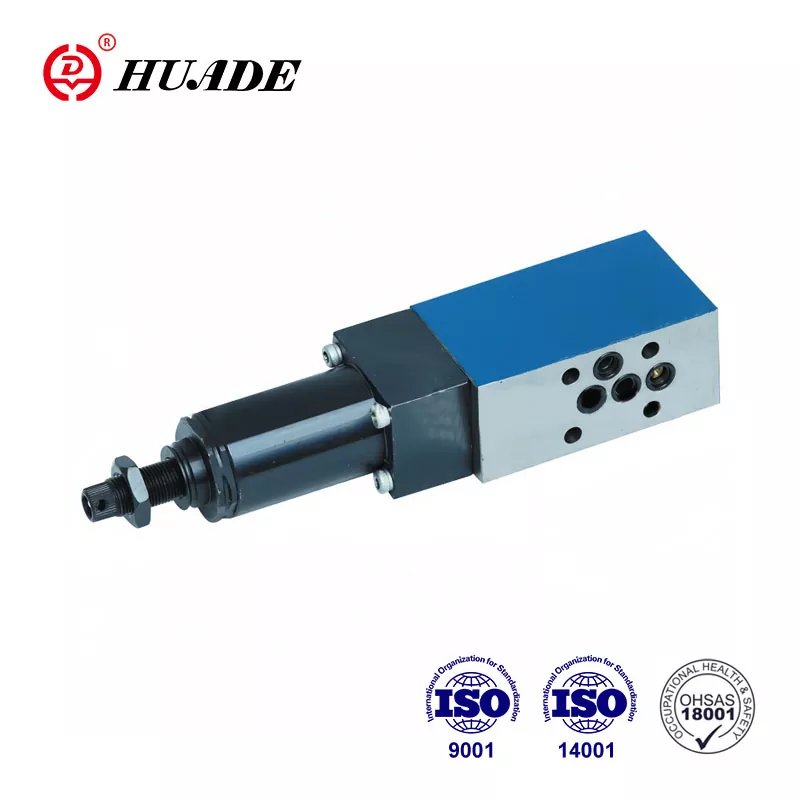

Гидравликалық жүйедегі қысымды реттеу үшін DR 5 DP қысымды төмендету клапаны қолданылады. Rexroth технологиясын енгізудің арқасында Huade® DR 5 DP сериялы қысымды төмендететін клапандар бірдей типтегі Rexroth-ты алмастыра алады. Huade Hydraulic өз өнімдерінің жоғары сапасын қамтамасыз ету үшін қатаң сынақ жүйесі бар. Қысымды реттеу клапандарының сериясы теңіз гидравликалық жүйесінде кеңінен қолданылады.
|
Максималды жұмыс қысымы (P порты) (МПа) |
31,5 дейін |
|
Макс. қайталама қысым (А порты) (МПа) |
21,0 дейін;кері клапансыз 31,5 дейін |
|
Максималды кері қысым ( порттар T(Y)) (МПа) |
6,0 дейін |
|
Максималды ағын (л/мин) |
15-ке дейін |
|
Қысымды сұйықтық Минералды май |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Қысым сұйықтығы-температура диапазоны (℃) |
-30-дан +80-ге дейін |
|
Ластану дәрежесі (um) |
Сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі NAS 1638 9 классқа сәйкес келеді. |
|
Weight (kg) |
шамамен 1,0 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнату
▶ 5 қысым рейтингі
▶ 4 реттеу элементтері
. Айналмалы тұтқа
. Алты бұрышты және қорғаныс қақпағы бар бұранданы,
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ Тексеру клапаны, қосымша
▶ DIN 24 340, D пішіні, ISO 5781 және CETOP - RP 121H бойынша тасымалдау үлгісі
Қолдану:
Жүйедегі қысымды төмендету үшін DR 5 DP қысымды төмендету клапаны қолданылады.
DR5 DP типті клапан – екінші жағында қысымды төмендету функциясы бар 3 жақты тікелей басқарылатын қысымды төмендететін клапан.
Екінші қысым қысымды реттеу элементімен (4) орнатылады. Тыныштық күйінде клапан әдетте ашық және қысымды сұйықтық P портынан А портына кедергісіз ағып кетуі мүмкін. А портындағы қысым бір уақытта қысуға қарама-қарсы катушка аймағында орналасқан басқару сызығы (6) арқылы болады. көктем(3). А портындағы қысым қысу серіппесінде (3) орнатылған қысым деңгейінен асқанда, басқару катушкасы (2) басқару күйіне өтеді және А портындағы орнатылған қысымды тұрақты ұстайды.
Басқару және пилоттық май басқару желісі (6) арқылы А портынан алынады.
Жетектегі сыртқы күштердің әсерінен А портындағы қысым бұрынғысынша арта берсе, басқарушы катушка(2) сығымдау серіппесіне(3) қарай одан әрі жылжиды.
Бұл резервуарға басқару золотникіндегі (2) басқару жері (8) арқылы А портында ағын жолының ашылуына әкеледі. Содан кейін қысымның одан әрі көтерілуіне жол бермеу үшін резервуарға жеткілікті қысымды сұйықтық ағады.
Серіппелі камера әрқашан T(Y) порты арқылы резервуарға төгіледі.
А портынан P портына еркін қайтару ағыны үшін қосымша тексеру клапаны (5) орнатуға болады.
DR 5 DP 3 10B құрылымы
DR 5 DP символдары
