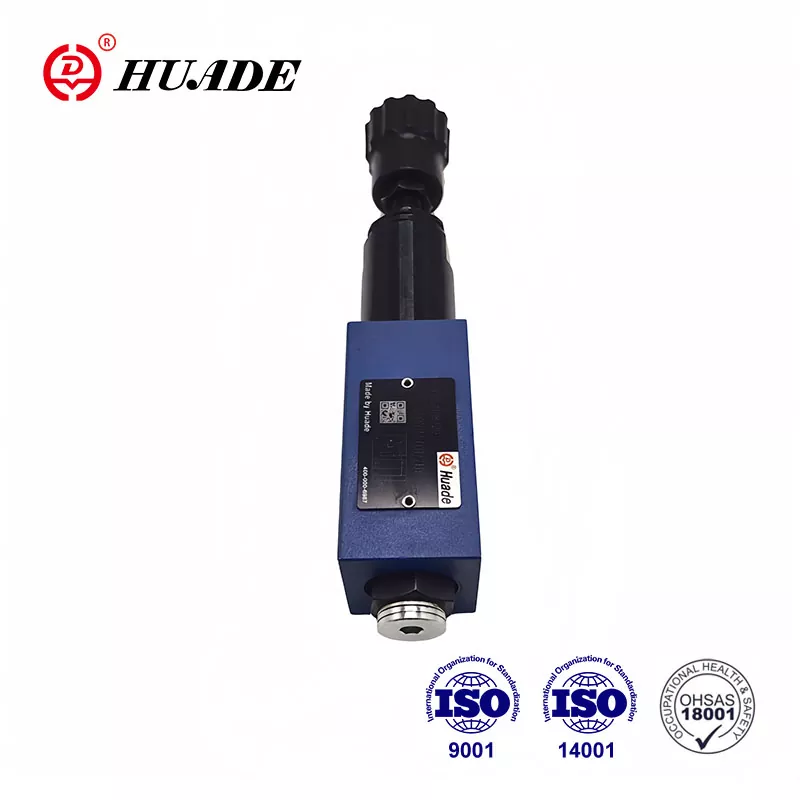

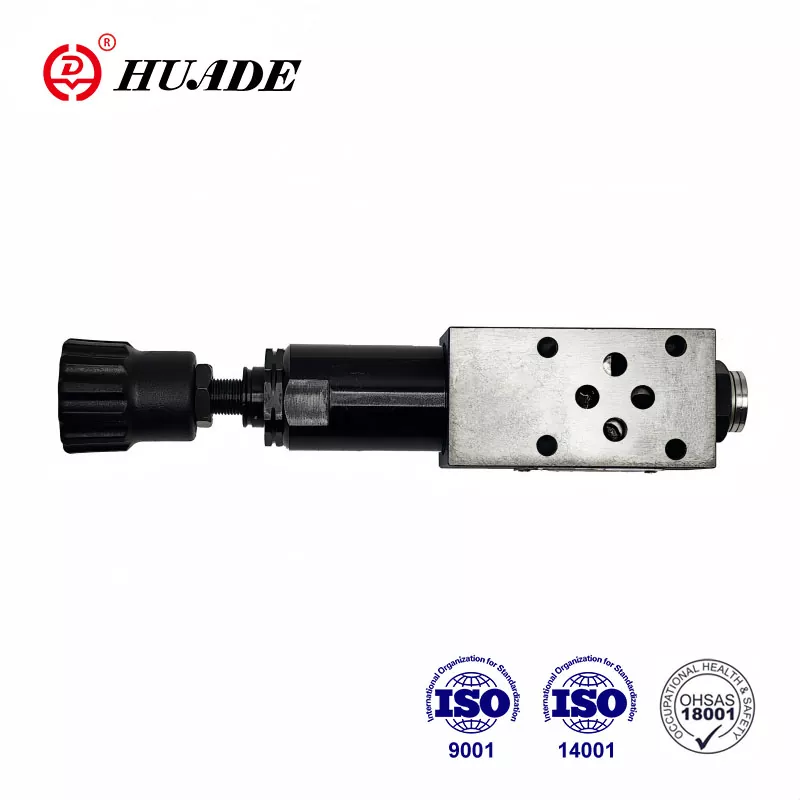

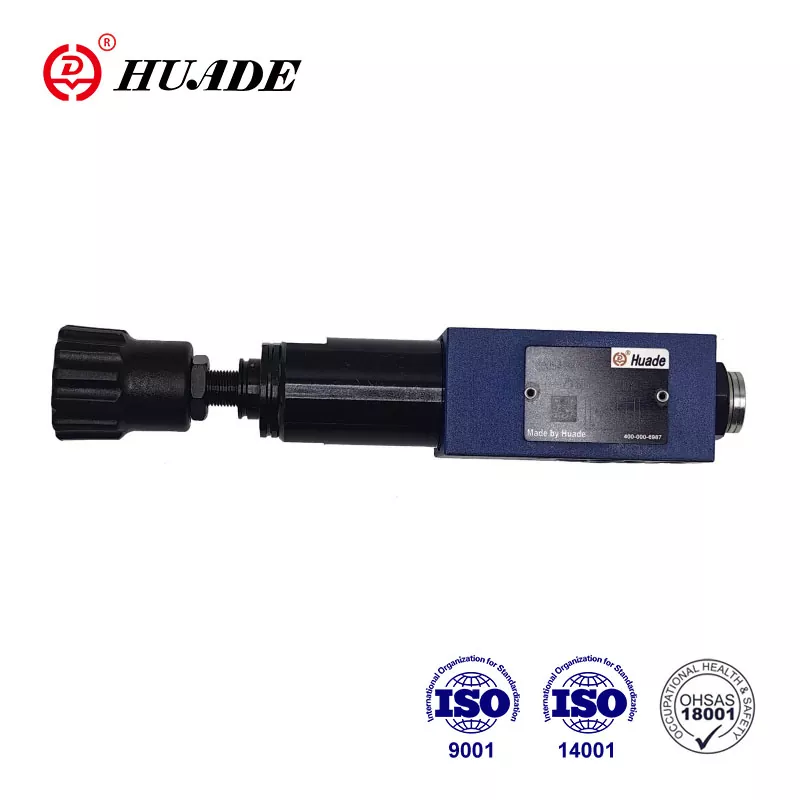

Huade Hydraulic 1979 жылы негізі қаланған. Rexroth технологиясын енгізу арқылы Huade Hydraulic қазір Қытайдағы ең қуатты гидравликалық өндірушіге айналды. Қысымды төмендететін клапан ZDR 6 D Rexroth өнімдерінің бірдей сериясын алмастыра алады. Оның сэндвич пластинасының дизайны бар 3 реттеу элементі бар. Басқа ұқсас өнімдермен салыстырғанда, Huade® қысымды төмендететін клапандар осы салада тұрақты жұмыс істейді. Huade Hydraulic белгілі бір сапа деңгейін сақтай отырып, оның өнімдері төмен бағамен кең нарықтық танылуға ие болу үшін практикалықлыққа назар аударады.
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Қысым сұйықтығы-температура диапазоны (℃) |
-30-дан +80-ге дейін |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Сұйықтықтың ластану дәрежесі (㎛) |
Максималды рұқсат етілген дәрежесі |
|
Максималды жұмыс қысымы (кіріс) (МПа) |
31,5 дейін |
|
Екінші қысым (шығыс) (МПа) |
2,5 дейін, 7,5 дейін, 15,0 дейін, 21,0 дейін |
|
Артқы қысым порты Y (МПа) |
16,0 дейін |
|
максималды ағын (л/мин) |
50,0 дейін |
|
Салмағы (кг) |
шамамен 1,2 |
Ерекше өзгешеліктері:
▶ Сэндвич табақ дизайны
▶ 4 қысым рейтингі
▶ 3 реттеу элементі:
. Айналмалы тұтқа
. Алты қырлы жең және қорғаныс қалпақшасы
. Шкаласы бар құлыпталатын айналмалы тұтқа
▶ A, B немесе P порттарындағы қысымды төмендету
▶ Тексеру клапаны, қосымша
▶ Тасымалдау үлгісі DIN 24 340, пішін A, ISO 4401 және CETOP - RP 121H
Қолдану:
Жүйедегі қысымды төмендету үшін ZDR 6 D типті қысымды төмендететін клапан қолданылады.
1. ZDR 6 D қысымды төмендететін клапанның бөлімі мен белгісі
ZDR 6 D.. типті қысымды төмендететін клапандар – екінші жағында қысымды төмендету функциясы бар сэндвич пластинасының конструкциясы бар үш жақты тікелей басқарылатын қысымды төмендететін клапандар. Қысымды төмендететін клапан негізінен корпустан (1), реттеуіш катушкадан (2), қысу серіппесінен (3) және реттеу элементінен (4), сондай-ақ қосымша тексеру клапанынан тұрады.
Екінші қысым қысымды реттеу элементімен (4) орнатылады.
«ZDR6DA» үлгісі
Тыныштық күйінде клапан әдетте ашық болады және сұйықтық А портынан А1 портына кедергісіз ағып кетуі мүмкін. A1 портындағы қысым бір уақытта қысқыш серіппеге (3) қарама-қарсы шпуль аймағында орналасқан басқару сызығы арқылы болады. A1 портындағы қысым қысу серіппесінде (3) орнатылған қысым деңгейінен асқанда, реттегіш золотник (2) қысу серіппесіне (3) қарсы басқару күйіне өтеді және A1 портындағы орнатылған қысымды тұрақты түрде ұстайды.
Басқару қысымы мен пилоттық май басқару желісі арқылы A1 портынан алынады.
Сыртқы күштердің әсерінен A1 портындағы қысым бұрынғыдан да жоғарыласа, басқарушы катушка (2) сығымдау серіппесіне (3) қарай әрі қарай жылжытылады.
Бұл A1 портында ағын жолын басқару орамасындағы (2) басқару жері (9) арқылы резервуарға дейін ашуға әкеледі. Содан кейін қысымның одан әрі көтерілуіне жол бермеу үшін резервуарға жеткілікті сұйықтық ағады. Серіппелі камера (7) әрқашан бұрғылау (6) арқылы T (Y) портына сырттан резервуарға ағызылады.
Манометр қосылымы (8) клапандағы қайталама қысымды бақылауға мүмкіндік береді.
Тек «DA» нұсқасындағы A1-A порттарында еркін ағын үшін тексеру клапанын орнатуға болады.
«DP» және «DB» үлгілері
«DP» үлгісінде қысым P1 портында төмендейді. Басқару қысымы мен пилоттық май Р1 портынан ішкі қабылданады.
«ДБ» үлгісінде Р1 портындағы қысым төмендейді, ал B портынан пилоттық май алынады.
Назар аударыңыз!
ДБ үлгісінде бағыттаушы клапан P-А күйінде болғанда, В портындағы қысым орнатылған қысымнан жоғары болмайтынын қамтамасыз ету керек. Әйтпесе, А портындағы қысым төмендейді.
ZDR 6 DA1-40B құрылымы
ZDR 6 DP символдары...-40B
