Қысымды түсіру клапаны DBD

Beijing Huade Hydraulic Industrial Group - гидравликалық өнімдер мен жабдықтарды жобалауға, өндіруге және қызмет көрсетуге маманданған әйгілі мемлекеттік компания. DBWT босату клапаны Rexroth® ұсынатын өнімдерді алмастыра алады. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade Hydraulic гидравликалық клапандардың жоғары сапасын қамтамасыз ету үшін жақсы тексеру жүйесі бар. Зауытта әлемнің түкпір-түкпірінен әкелінген 750-ден астам озық өндірістік жабдықтар жұмыс істейді. Әрбір қысым клапаны су өткізбейтін полиэтилен пакеттерге және стандартты картон қораптарға оралып, контрафактпен күресу белгілері бар. Huade® гидравликалық өнімдері қорғаныс техникасын жаңғыртуға ықпал ету үшін әскери өнеркәсіпте кеңінен қолданылады.

Қысымды төмендету клапаны DBD өнімінің параметрі

Өнімнің ерекшелігі және DBD қысымды төмендету клапанының қолданылуы

Ерекше өзгешеліктері:

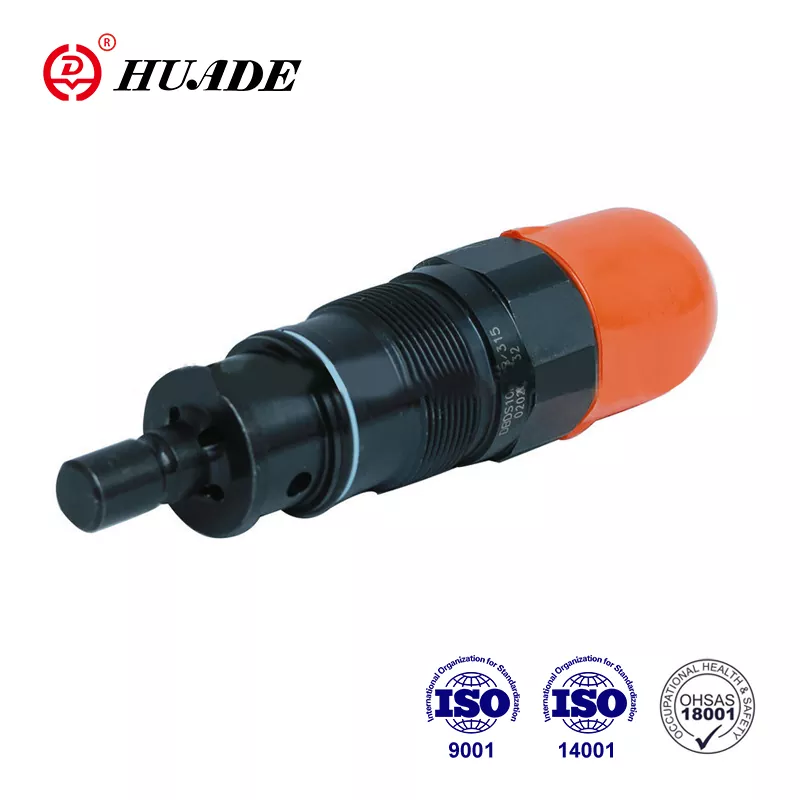

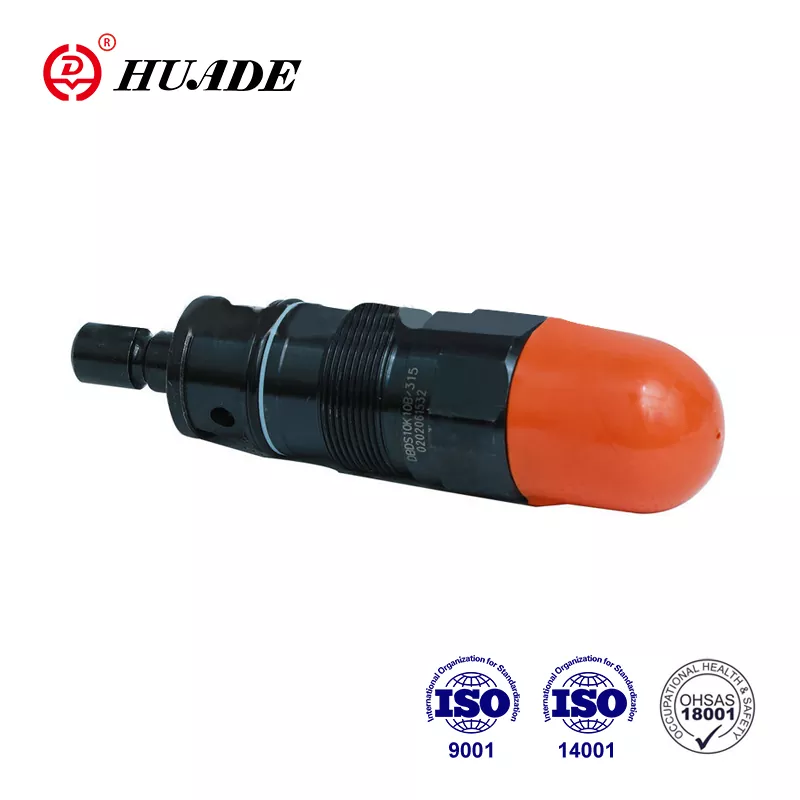

▶ Картридж клапаны ретінде

▶ Бұрандалы қосылымдар үшін

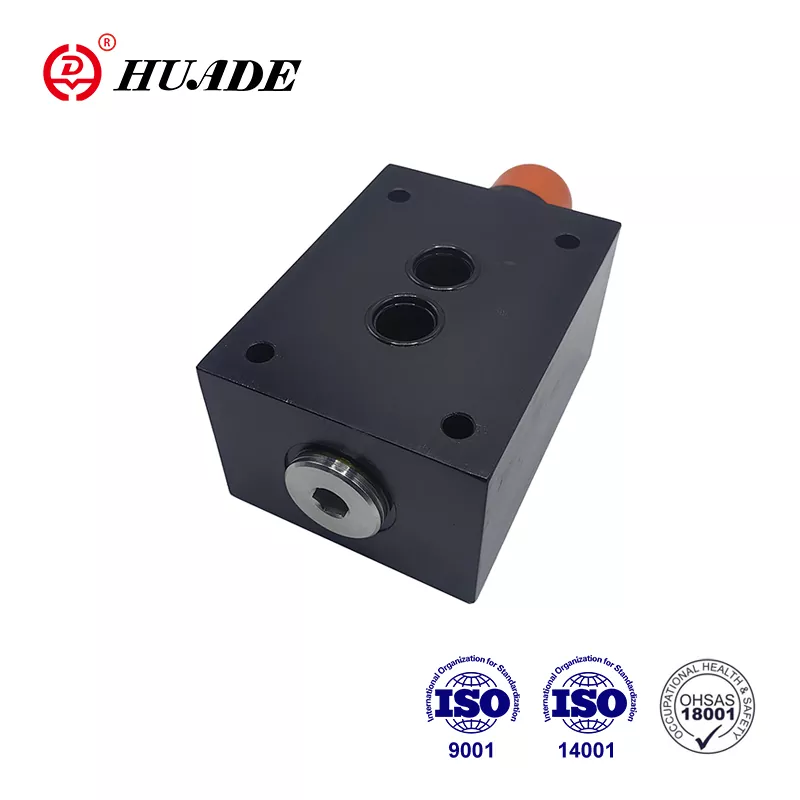

▶ қосалқы тақтаны орнату үшін

▶ Қысымды реттеудің 3 элементі, қосымша:

· Айналмалы тұтқа

·.Hex. қорғаныс қақпағы бар бас бұранда

· Шкаласы бар құлыпталатын айналмалы тұтқа

Қолдану:

DBD қысымды түсіру клапанының функциялары, бөлімі және таңбалары

DBD қысымды төмендету клапандары тікелей басқарылатын қалқымалы клапандар болып табылады.

Олар гидравликалық жүйедегі қысымды шектеу үшін қолданылады.

Клапандар негізінен гильзадан (1), серіппеден (2), демпферлік катушкадан (4) (қысым сатылары 2,5-40 МПа) немесе шардан (4) (қысым сатысы 63 МПа) және реттеу элементінен (3) тұрады. Жүйе қысымын орнату реттеу элементі (3) арқылы шексіз өзгереді. Серіппе (2) қалқаны (4) орындыққа итереді. P арнасы жүйеге қосылған. Жүйедегі қысым қалқымалы аймаққа (немесе шарға) қолданылады.

Егер P арнасындағы қысым серіппеге (2) орнатылған клапаннан жоғары көтерілсе, қалқан (4) серіппеге (2) қарсы ашылады. Енді қысымды сұйықтық P арнасынан T арнасына ағып жатыр. Қалқанның (4) жүрісі түйреуішпен шектеледі. Барлық қысым диапазонында жақсы қысым параметрлерін сақтау үшін қысым диапазоны 7 қысым кезеңіне бөлінеді. Бір қысым. кезең онымен орнатуға болатын максималды жұмыс қысымы үшін белгілі бір серіппеге сәйкес келеді.

DBD қысымды түсіру клапанының құрылымы мен белгілері

DBD нышандары

Ескерту

1.Сұйықтықты сүзу керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.

3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер, қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.

5. Клапанмен байланыстырылған беттің кедір-бұдырлығы қажет беттің кедір-бұдырлығы 0,8.

6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
