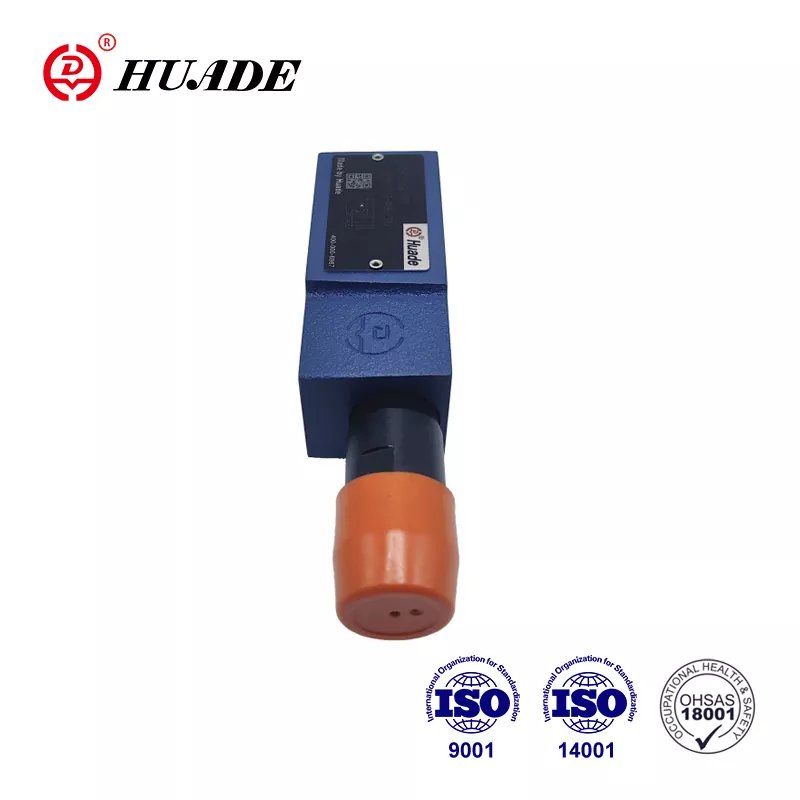

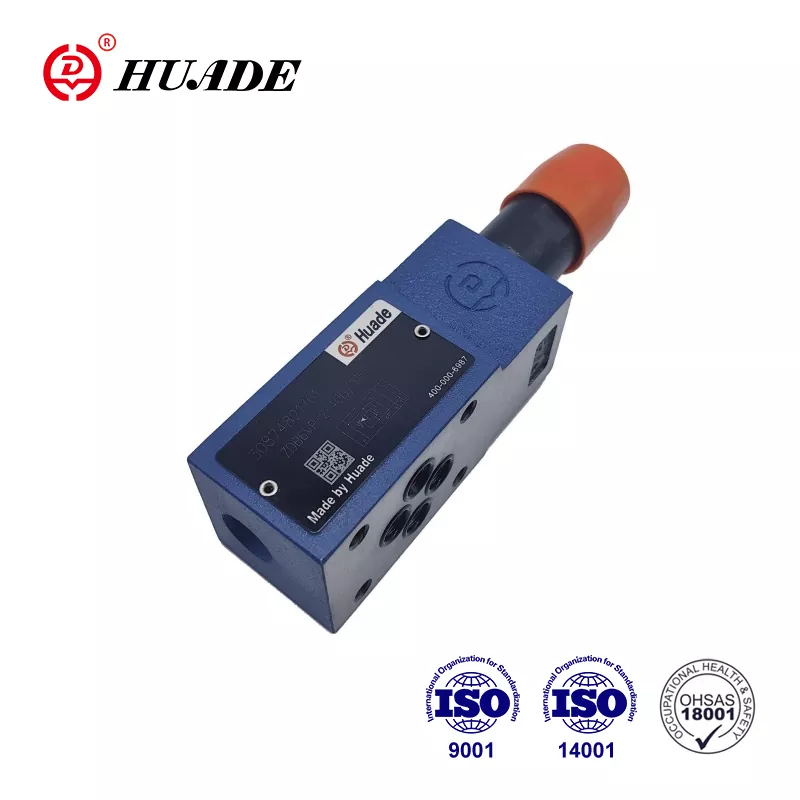

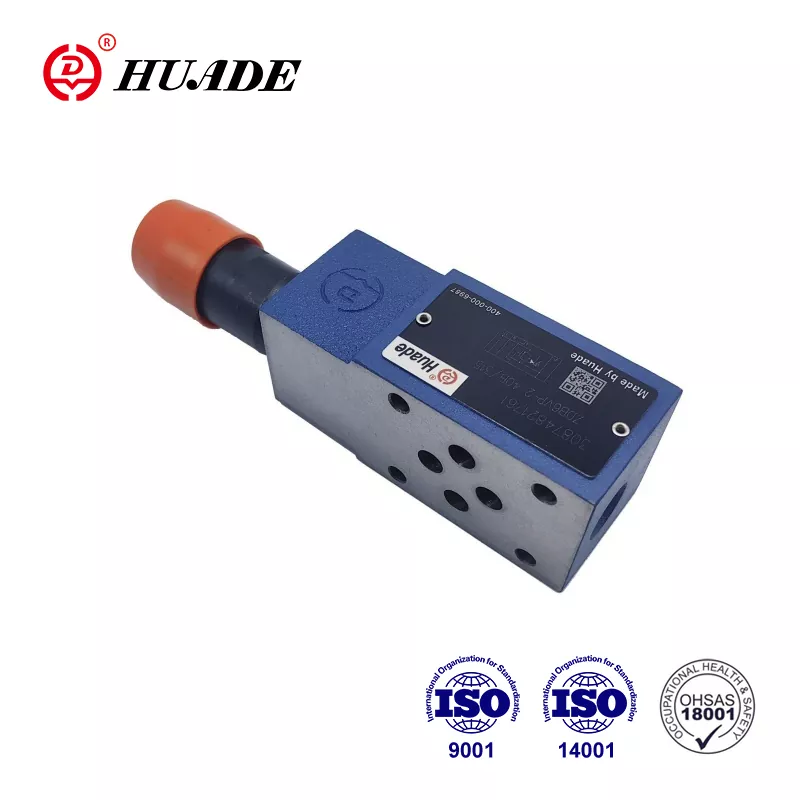

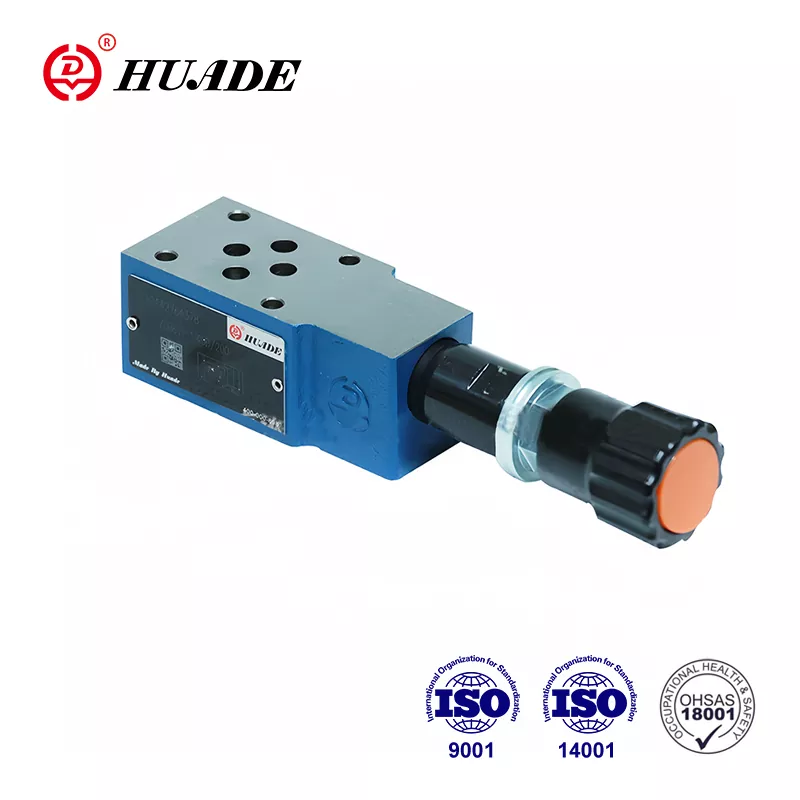

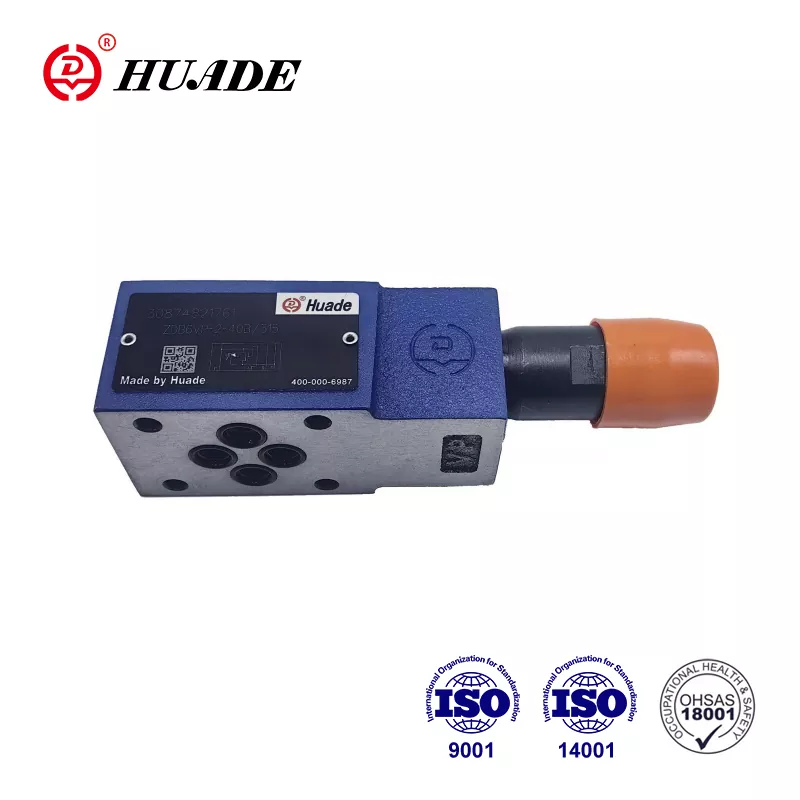

Қысымды төмендету клапаны ZDB 6

ZDB 6 қысымды төмендету клапаны Rexroth® ұсынатын өнімдерді алмастыра алады. Huade Hydraulic компаниясы Рексротпен екі ұзақ мерзімді ынтымақтастықта болды. Бұл ынтымақтастық Huade® қысым клапандарына өнімділік, сапа және үйлесімділік тұрғысынан Rexroth өнімдерімен бірдей деңгейге жетуге мүмкіндік береді. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Зауыт зауыты шығындарды тиімді басқара алатын және тұтынушыларды үнемді және практикалық гидравликалық қысым клапандарымен қамтамасыз ете алатын үлкен өндіріс ауқымына ие. Сенімді және тұрақты өнімділігінің арқасында Huade® гидравликалық өнімдері әскери және теңіз өнеркәсібінде кеңінен қолданылады.

Қысымды төмендету клапанының өнім параметрі ZDB 6

Өнімнің ерекшелігі және қысымды төмендету клапанының қолданылуы ZDB 6

Ерекше өзгешеліктері:

▶ Сэндвич пластинасының клапаны

▶ 4 қысым диапазоны

▶ 5 тізбек опциясы

▶ Бір немесе екі қысым түсіретін картридждермен

▶ 4 реттеу элементі.

· Айналмалы тұтқа

·Алты қырлы жең және қорғаныс қалпақшасы

· Шкаласы бар құлыпталатын айналмалы тұтқа

· Құлыпталатын айналмалы тұтқа

Қолдану:

ZDB 6 қысымды төмендету клапаны гидравликалық жүйедегі қысымды шектеу үшін қолданылады.

Қысымды түсіру клапанының функциялары, бөлімі және белгілері ZDB 6

ZDB және Z2DB қысымды төмендететін клапан түрлері пилоттық басқарылады және сэндвич пластинасының конструкциясы болып табылады.

Олар негізінен бір немесе екі қысымды түсіретін клапан картридждерімен бірге корпустан (7) тұрады.

Жүйедегі қысым реттеу элементі (4) арқылы орнатылады.

Тыныштық жағдайында клапан жабылады. А портындағы қысым катушкаға (1) әсер етеді. Бұл кезде қысым саңылау (2) арқылы катушканың (1) серіппелі жағына және саңылау (3) арқылы ұшқыш қалқанға (6) өтеді. А портындағы қысым серіппеде (5) орнатылған мәннен жоғары көтерілсе, пилоттық қалқа (6) ашылады. Сұйықтық енді золотниктің (1), тесіктің (3) және арнаның (8) серіппелі жағынан T портына ағуы мүмкін. Нәтижесінде қысымның төмендеуі катушканы (1) жылжытады, бұл А мен T қосылымын ашуға әкеледі. серіппеде (5) орнатылған қысым сақталады.

Екі серіппелі камерадан алынған пилоттық май сырттан Т порты арқылы резервуарға қайтарылады.

ZDB 6 қысымды түсіру клапанының құрылымы мен белгілері

Ескерту

1.Сұйықтықты сүзу керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.

3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер, қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.

5. Клапанмен байланыстырылған беттің кедір-бұдырлығы қажет беттің кедір-бұдырлығы 0,8.

6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
