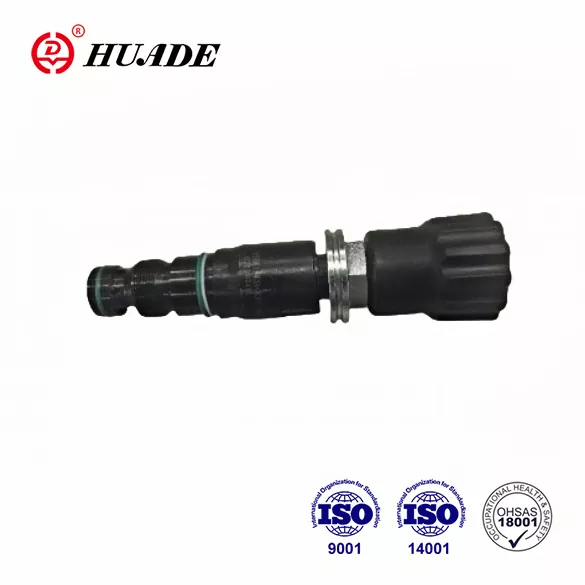

Қысымды төмендету клапандары DB.K

Rexroth компаниясының озық технологиясын енгізу арқылы Huade Hydraulic дизайнда, гидравликалық компоненттер мен біріктірілген жабдықты өндіруде айтарлықтай прогреске қол жеткізді. Huade® DB.K қысымды төмендету клапандары басқа ұқсас өнімдермен салыстырғанда берік. Олар сол сериядағы Rexroth ұсынған өнімдерді алмастыра алады. Қолжетімді өнімдермен қамтамасыз ету үшін зауыт сапаны қамтамасыз ету үшін әлемнің түкпір-түкпірінен 750-ден астам озық өндірістік жабдықты енгізе отырып, практикалықлыққа көбірек көңіл бөледі. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® гидравликалық қысым клапандары нарықта кеңінен танымал болды. Сенімді сапа мен тұрақты өнімділікке байланысты олар құрылыс машиналары мен теңіз гидравликалық жүйесі сияқты әртүрлі өнеркәсіптік ортада кеңінен қолданылады.

Қысымды төмендету клапандарының өнім параметрі DB.K

Өнімнің ерекшелігі және қысымды төмендету клапандарының қолданылуы DB.K

Ерекше өзгешеліктері:

▶ Картридж клапаны

▶ 4 қысым диапазоны

▶ 4 реттеу элементтері

. Айналмалы тұтқа

. Алты қырлы жең және қорғаныс қалпақшасы

. Шкаласы бар құлыпталатын айналмалы тұтқа

. Шкаласы бар айналмалы тұтқа

Қолдану:

DB..K.. типті қысымды түсіру клапандары картриджге орнатуға арналған пилоттық басқарылатын қысымды түсіру клапандары болып табылады. Олар гидравликалық жүйедегі қысымды шектеу үшін қолданылады.

Қысымды түсіру клапандарының қызметі, бөлімі және таңбалары DB.K

Жүйедегі қысымды орнату реттеу элементі (4) арқылы жүзеге асырылады. Тыныштық жағдайында клапандар жабылады. А портындағы қысым катушкаға (1) әсер етеді. Бұл ретте қысым саңылау (2) арқылы катушканың (1) серіппелі жағына және тесік (3) арқылы ұшқыш қалқаға (6) беріледі. Қысым болса

портта Серіппеде (5) орнатылған мәннен жоғары көтерілсе, пилоттық қалқыма (6) ашылады. Сұйықтық енді катушканың (1), тесіктің (3) және арнаның (8) серіппелі жағынан Y портына ағуы мүмкін. Алынған қысымның төмендеуі катушканы (1) жылжытады, бұл А-дан В-ге қосылымды ашады, ал серіппеде (5) орнатылған қысым сақталады.

Екі серіппелі камерадан ұшқыш майдың қайтарылуы Y порты арқылы сыртқа алынады.

DB 10 K2-40B құрылымы

Таңба

Ескерту

1.Сұйықтықты сүзу керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.

3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер, қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.

5. Клапанмен байланыстырылған беттің кедір-бұдырлығы қажет беттің кедір-бұдырлығы 0,8.

6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
