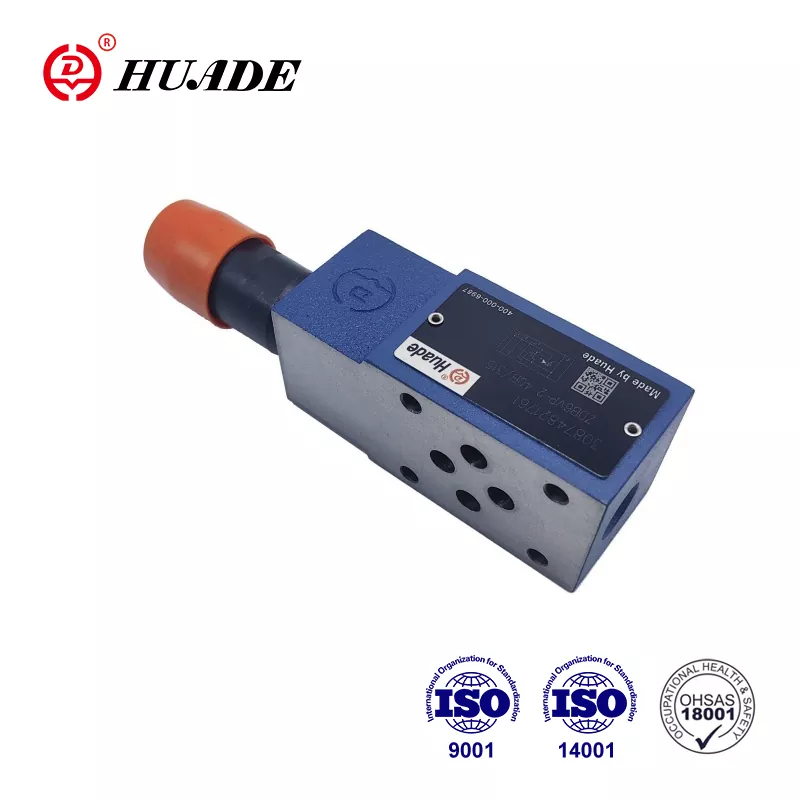

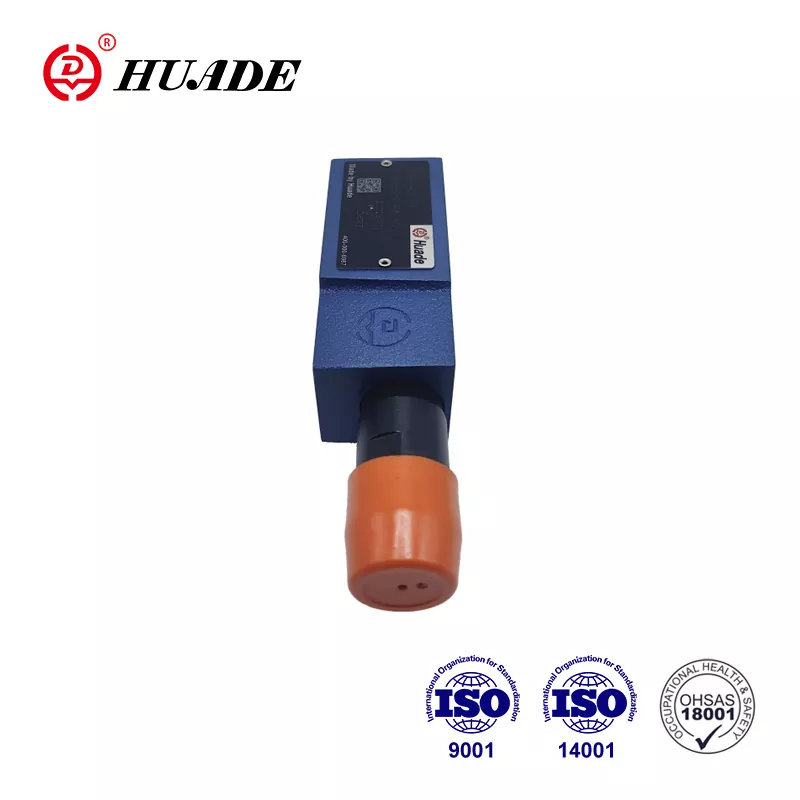

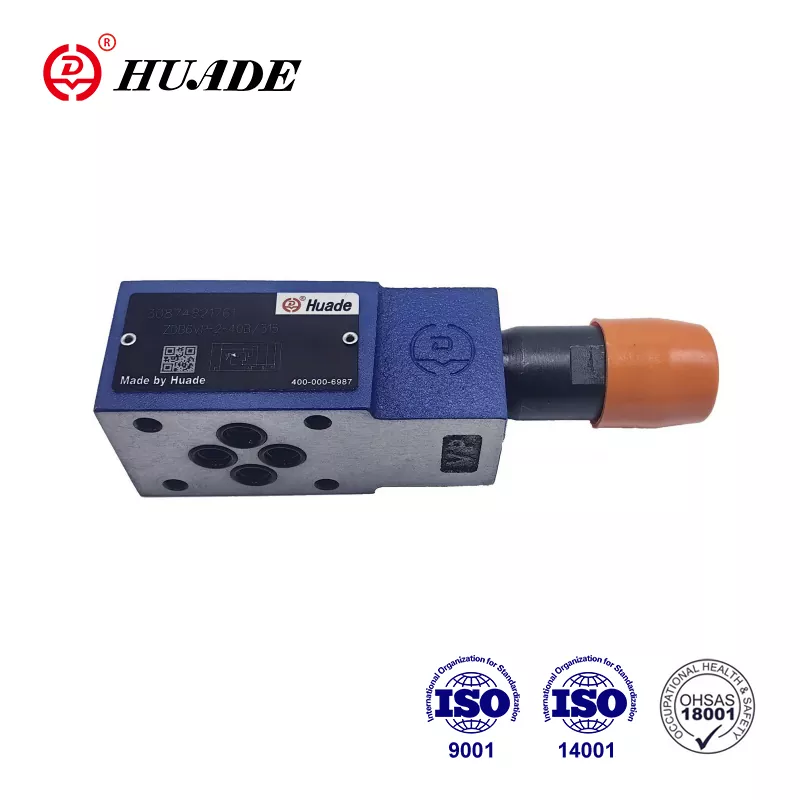

1979 жылы құрылғаннан бері Huade Hydraulic қазір өндірістің айтарлықтай ауқымына дейін өсті. Z2DB 6 қысымды түсіру клапаны басқа халықаралық танымал брендпен салыстырғанда салыстырмалы түрде төмен бағаға ие. Зауыт практикалық және үнемділікке көбірек көңіл бөледі. Арзан өніммен қамтамасыз ету үшін фабрика ішкі ресурстарды толықтай пайдалануда. Сонымен қатар, сапаны қамтамасыз ету мақсатында әлемнің түкпір-түкпірінен 750-ден астам озық өндіріс құрал-жабдықтарын енгізді. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Басқа ұқсас гидравликалық клапандармен салыстырғанда, Huade® қысымды төмендету клапандары технологияда анағұрлым жетілдірілген және осы салада берік. Олар сенімді сапа мен тұрақты өнімділікке байланысты әскери өнеркәсіпте кеңінен қолданылады.
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
|
Қысым сұйықтығы - температура диапазоны (℃) |
-30～+80 |
|
|
Тұтқырлық диапазоны (мм/с) |
10～800 |
|
|
Сұйықтықтың ластану дәрежесі |
Ең жоғары рұқсат етілген ластану дәрежесі |
|
|
Жұмыс қысымы, макс. (МПа) |
31,5 дейін |
|
|
Қысым реттелетін, макс. параметр (МПа) |
5-тен 10-ға дейін, 20-дан 31,5-ке дейін |
|
|
Ағын, макс. (л/мин) |
60-қа дейін |
|
|
Салмағы |
ZDB 6 түрі (Кг) |
шамамен. 1 |
|
Z2DB түрі 6 (Кг) |
шамамен. 1.2 |
|
Ерекше өзгешеліктері:
▶ Сэндвич пластинасының клапаны
▶ 4 қысым диапазоны
▶ 5 тізбек опциясы
▶ Бір немесе екі қысым түсіретін картридждермен

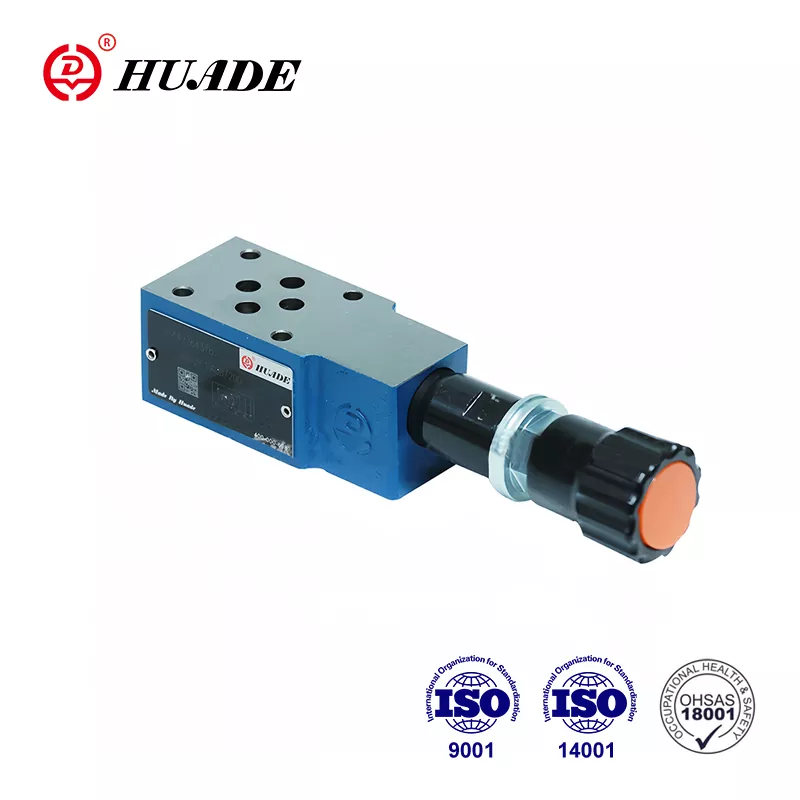

▶ 4 реттеу элементтері.
· Айналмалы тұтқа
·Алты қырлы жең және қорғаныс қалпақшасы
· Шкаласы бар құлыпталатын айналмалы тұтқа
· Құлыпталатын айналмалы тұтқа
Қолдану:
Z2DB 6 қысымды төмендету клапанының негізгі функциясы гидравликалық жүйедегі қысымды шектеу болып табылады.
ZDB және Z2DB қысымды төмендететін клапан түрлері пилоттық басқарылады және сэндвич пластинасының дизайны болып табылады.
Олар негізінен бір немесе екі қысымды түсіретін клапан картридждерімен бірге корпустан (7) тұрады.
Жүйедегі қысым реттеу элементі (4) арқылы орнатылады.
Тыныштық жағдайында клапан жабылады. А портындағы қысым катушкаға (1) әсер етеді. Бұл кезде қысым саңылау (2) арқылы катушканың (1) серіппелі жағына және саңылау (3) арқылы ұшқыш қалқанға (6) өтеді. А портындағы қысым серіппеде (5) орнатылған мәннен жоғары көтерілсе, пилоттық қалқа (6) ашылады. Сұйықтық енді катушканың (1), саңылаудың (3) және арнаның (8) серіппелі жағынан T портына ағуы мүмкін. Нәтижесінде қысымның төмендеуі катушканы (1) жылжытады, бұл А мен T қосылымын ашады. серіппеде (5) орнатылған қысым сақталады.
Екі серіппелі камерадан алынған пилоттық май сырттан Т порты арқылы резервуарға қайтарылады.
Z2DB 6 символы
1.Сұйықтықты сүзу керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер, қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.
5. Клапанмен байланыстырылған беттің кедір-бұдырлығы қажет беттің кедір-бұдырлығы 0,8.
6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
