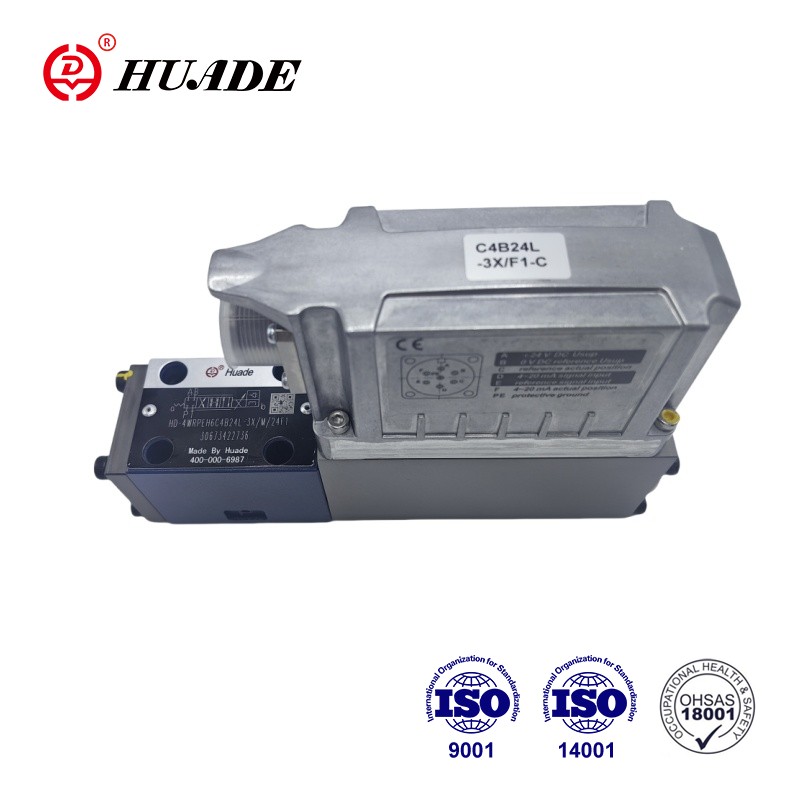

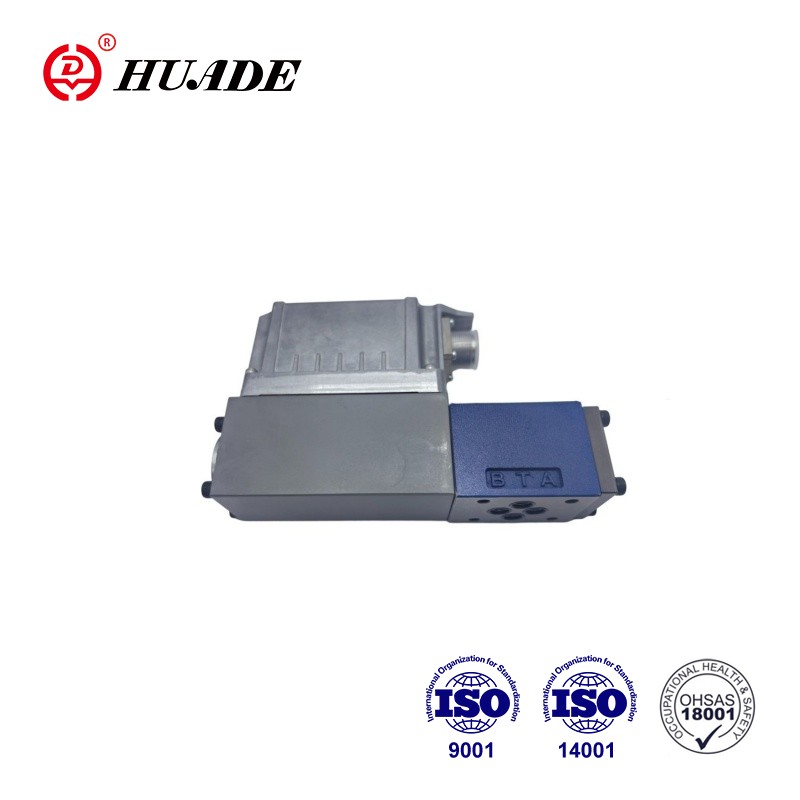

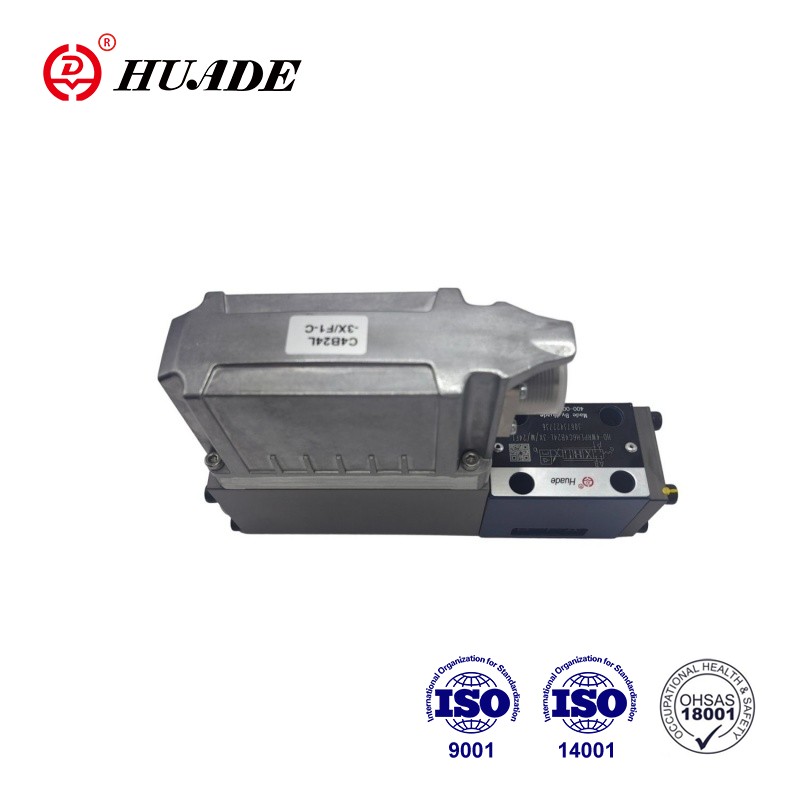

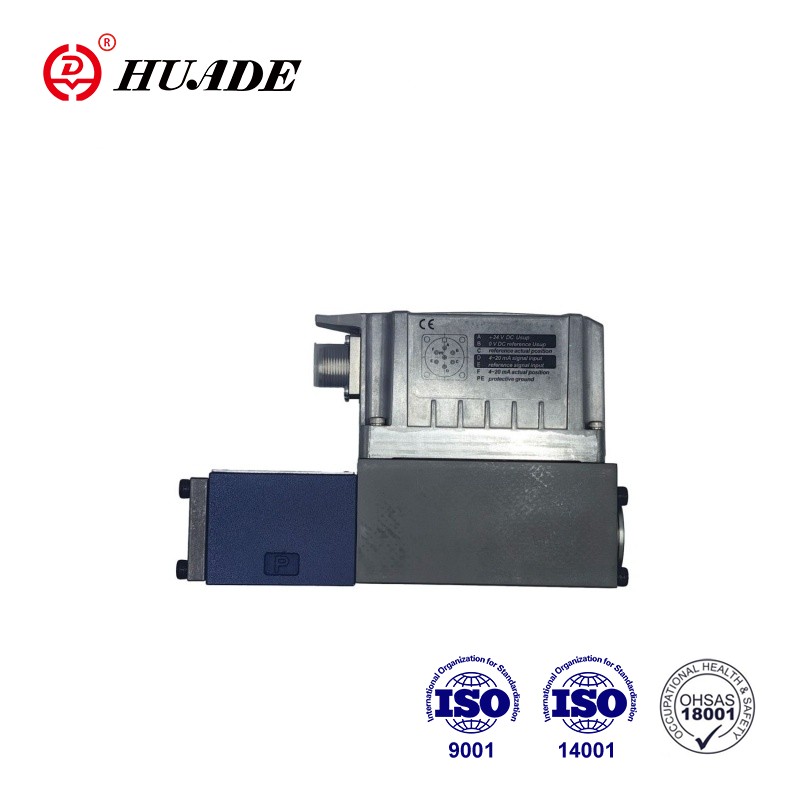

4WRPEH 6-3X типті клапандар - электр позициясы кері байланысы және біріктірілген электроникасы (OBE) бар тікелей басқарылатын бағытты басқару клапандары. Пропорционалды бағытталған сервоклапан 4WRPEH 6-3X - пропорционалды технологияны сервотехнологиямен біріктіретін жоғары дәлдіктегі басқару клапаны. 4WRPEH 6-3X әртүрлі технологиялық ағындар мен жабдық операцияларын басқару үшін мұнай, химия, металлургия және басқа салалардағы гидравликалық жүйелер сияқты әртүрлі технологиялық ағындар мен жабдық операцияларында кеңінен қолданылады.
| Техникалық деректер | ||
| Жалпы | ||
| Қосылым түрі | Қосалқы пластинаны орнату | |
| Тасымалдау үлгісі | ISO 4401-03-02-0-05 | |
| Салмағы (кг) | 2.9 | |
| Орнату орны | Кез келген | |
| Қоршаған орта температурасының диапазоны (°C) | –20 … +60 | |
| Тасымалдау температурасы (°C) | –30 … +80 | |
| Максималды сақтау уақыты (жыл) | 1 | |
| Максималды салыстырмалы ылғалдылық (конденсациясыз) (%) | 95 | |
| EN 60529 сәйкес қорғаныс класы | IP65 (егер сәйкес және дұрыс орнатылған қосқыш қосқыштар пайдаланылса) | |
| Максималды бет температурасы (°C) | 150 | |
| EN ISO 13849 (жылдар) бойынша MTTFD мәні | 150 (толығырақ ақпаратты 08012 деректер парағын қараңыз) | |
| Оның сынақтары DIN EN 60068-2-6 сәйкес | ▶ Амортизаторсыз | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ось |
| ▶ Амортизатормен 1) | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ось | |
| DIN EN 60068-2-64 бойынша шу сынағы | ▶Демферлік тақтасыз | 20 … 2000 Гц / 10 гRMS / 30 г шыңы / 30 мин. / 3 ось |
| ▶ Амортизатормен 1) | 20 ... 2000 Гц / 10 гRMS / 30 г шың / 24 сағ / 3 ось | |
| DIN EN 60068-2-27 бойынша тасымалдау соққысы | ▶ Амортизаторсыз | 15 г / 11 мс / 3 соққы / 3 ось |
| ▶ Амортизатормен 1) | 15 г / 11 мс / 3 соққы / 3 ось | |
| DIN EN 60068-2-27 бойынша соққы | ▶ Амортизатормен 1) | 35 г / 6 мс / 1000 соққы / 3 ось |
| Сәйкестік | ▶ CE EMC директивасына сәйкес 2014/30/EU, сәйкес сыналған | EN 61000-6-2 және EN 61000-6-3 |
| ▶ RoHS директивасы | 2011/65/ЕО | |
| Гидравликалық | ||||||
| Максималды жұмыс қысымы | ▶ A, B, P порттары (бар) | 350 | ||||
| ▶ T порты (бар) | 250 | |||||
| Гидравликалық сұйықтық | 7-беттегі кестені қараңыз | |||||
| Тұтқырлық диапазоны | ▶ Ұсынылған (мм2/с) | 20 … 100 | ||||
| ▶ Максималды рұқсат етілген (мм2/с) | 10 … 800 | |||||
| Гидравликалық сұйықтықтың температура диапазоны (өткізу) (°C) | -20 … +70 | |||||
| Гидравликалық сұйықтықтың ластануының рұқсат етілген шекті дәрежесі; ISO 4406 (c) стандартына сәйкес тазалық класы | Сынып 18/16/13 3) | |||||
| Номиналды ағын (∆p = 35 бар бақылау жиегі үшін) 4) (L/мин) | 4 | 12 | 15 | 24/25 | 40 | |
| Қауіпсіз күйге көшуге қатысты пайдалануды шектеу (∆p) (мәндер жинақталған жиекке қолданылады) | ▶ C3, C5, C таңбалары (жолақ) | 350 | 350 | 350 | 350 | 160 |
| ▶ C1, C4 таңбалары (жолақ) | 350 | 350 | 280 | 250 | 100 | |
Ерекше өзгешеліктері:
▶Сенімді - дәлелденген және берік дизайн
▶Қауіпсіз - өшірілген күйдегі басқару катушкасының істен шығуға қауіпсіз күйі
▶Энергияны үнемдейтін – мұнайға тәжірибелік сұраныс жоқ
▶Жоғары сапа - серво сапада бақылау катушкасы мен жең
▶Икемді - позицияны, жылдамдықты және қысымды бақылау үшін қолайлы
▶Дәл – жоғары жауап сезімталдығы және аз гистерезис
▶IO-Link интерфейсі, қосымша. IO-Link бар клапанды EN 13849-1 стандартына сәйкес 3, PL d санатына дейін өшіру элементі ретінде пайдалану.
Қолдану:
Пропорционалды бағытталған сервоклапан 4WRPEH 6-3X өнеркәсіптік автоматтандыру, жел турбиналары, станоктарды басқару, машина жасау, аэроғарыш, кеме жасау және теңіз техникасы саласында кеңінен қолданылады.
Орнату
HD-4WRPEH жоғары жауап беретін клапан негізінен мыналардан тұрады:
▶ Серво сапасында басқару катушкасы мен гильзасы бар клапан корпусы (1)
▶ Позиция түрлендіргіші бар басқару электромагниті (2)
(қосымша электрондық қорғаныс мембранасы бар (5))
▶ Аналогты немесе IO-Link интерфейсі (4) бар борттық электроника (OBE) (3) (қосымша демпферлікпен)
тақта (6))
Функция
Біріктірілген электроника (OBE) көрсетілген пәрмен мәнін позицияның нақты мәнімен салыстырады. Басқару ауытқулары болған жағдайда инсульт электромагниты іске қосылады. Өзгертілген электромагниттік күштің арқасында басқару катушкасы серіппеге қарсы реттеледі. Инсульт/басқару катушкасының көлденең қимасы пәрмен мәніне пропорционалды түрде басқарылады. Пәрмен мәні 0 алдын ала орнатылған жағдайда, электроника серіппеге қарсы басқару катушкасын орталық жағдайға реттейді. Ажыратылған күйде серіппе максимумға дейін тартылады және клапан істен шығуға қауіпсіз күйде болады.
Қауіпсіздік функциясы (IO-Link өшіру)
IO-Link мастерінде (Class B-Port), 2 және 5 түйреуіштеріндегі қуат кернеуін өшіру арқылы IO-Link клапанын қауіпсіз түрде өшіруге болады. Қоректену кернеуін өшіргеннен кейін клапанның басқарушы катушкасы істен шығуға қауіпсіз күйге орнатылады. Қауіпсіздікті өшірудің гидравликалық алғышартына кепілдік беру үшін басқару катушкасының/маңқасының қабаттасуын да ескеру қажет.
Жеткілікті қабаттасуға C3, C5, C4 және C1 таңбалары кепілдік береді.
Қауіпсіз өшіру IO-Link клапанының бөлігі болып табылмайды және құрылғының қауіпсіз дизайны үшін ескерілуі керек.
Соленоидты өшіруді басқару
Келесі қателер болған жағдайда басқару электромагниттері біріктірілген электроникамен (OBE) токтан ажыратылады және басқару катушкасы ақаулық қауіпсіз күйге орнатылады:
▶ Ең төменгі қуат кернеуінен төмен түсу
▶ Тек "F1" интерфейсінде:
– 2 мА ең аз ағымдағы командалық мәннен төмен түсу (командалық мән жолының кабель үзілуін (ағымдық цикл) қамтиды)
▶ Тек "L1" интерфейсінде:
- Белсенді емес, байланыс үзілуін қосыңыз (watchdog)
– Ішкі IO-Link қатесі болған жағдайда
▶ Тек "C6" интерфейсінде:
– Сонымен қатар, белсенді емес шығарыңыз
«D» демпферлік тақта
Демпферлік тақта борттық электроникадағы жеделдету амплитудаларын азайтады (жиіліктер >300 Гц).
Ескерту:
Негізінен төмен жиілікті қоздыру бар қолданбалар үшін демпферлік тақтаны пайдалану ұсынылмайды
Электрондық қорғаныс мембранасы "-967"
Біріктірілген электрониканың (OBE) корпусында конденсаттың пайда болуын болдырмау үшін электрониканы қорғау мембранасын (5) пайдалануға болады.
Қоршаған ортаның ылғалдылығы жоғары және температураның айтарлықтай циклдік өзгерістері бар салалық стандартты жағдайлардан тыс пайдалануға ұсынылады (мысалы, сыртта).
