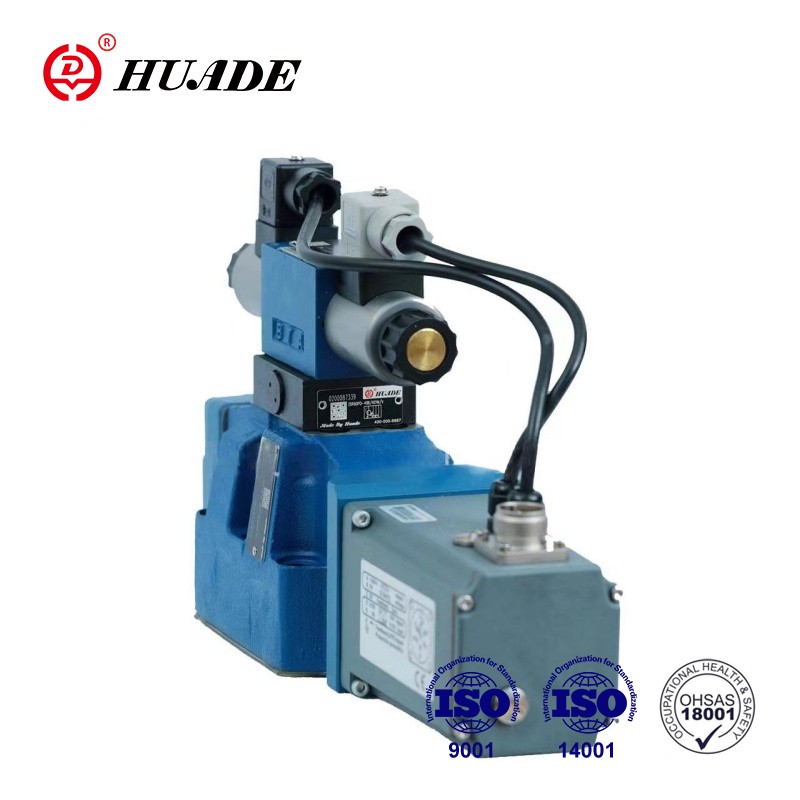

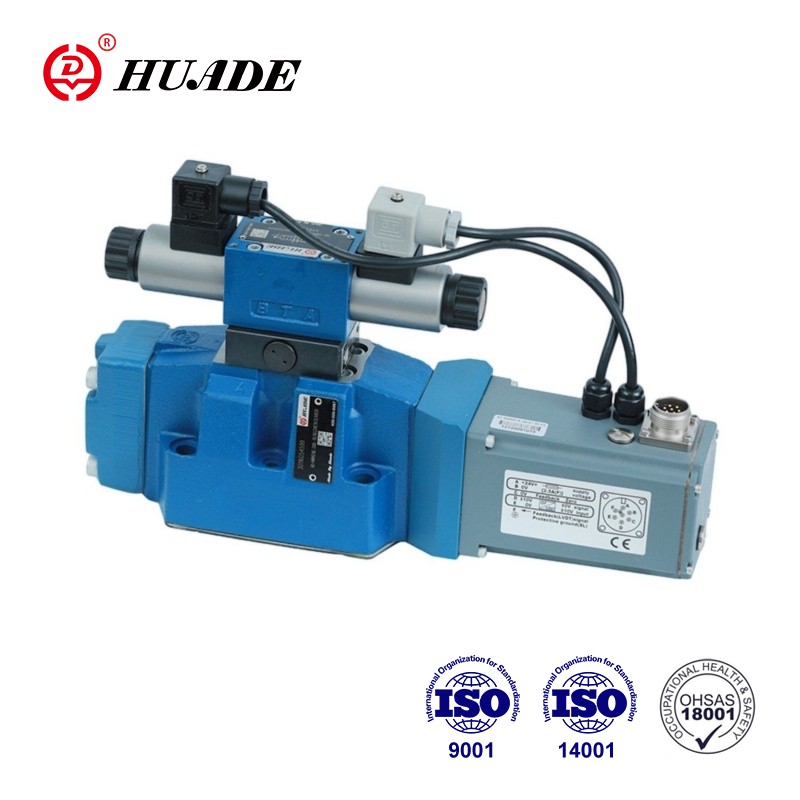

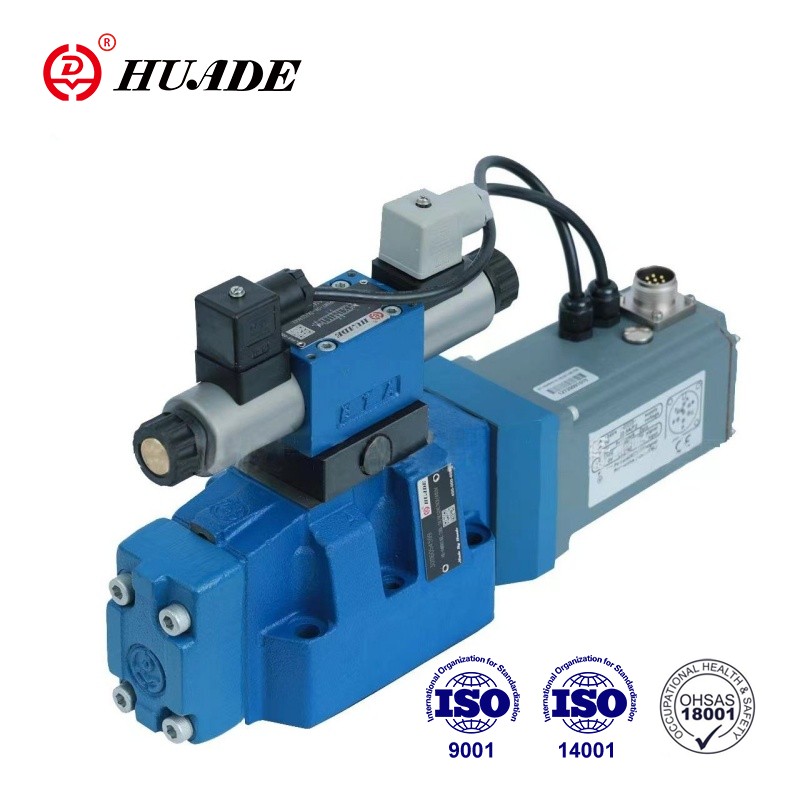

4WRTE түріндегі пропорционалды клапандар - электр позициясының кері байланысы, біріктірілген электроникасы (OBE) және қосымша катушка күйін бақылауы бар ұшқышпен басқарылатын бағытты басқару клапандары. WRTE-4X пропорционалды клапанының жоғары дәлдігі, жылдам әрекеті және тұрақты басқаруы оны көптеген өнеркәсіптік жүйелерде негізгі құрамдас етеді.
| Жалпы | ||||||
| Өлшемдері | 10 | 16 | 25 | 27 | 32 | 35 |
| Салмағы (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Орнату орны және іске қосу туралы ақпарат | Жақсырақ көлденең | |||||
| Қоршаған орта температурасының диапазоны (°C) | -20..+50 | |||||
| Максималды сақтау уақыты (жыл) | 1 *(сақтау шарттары сақталса, 07600-B пайдалану нұсқауларын қараңыз) | |||||
| EN ISO 13849 Years стандартына сәйкес MTTF мәндері | 150 (қосымша ақпаратты 08012 деректер парағын қараңыз) | |||||
| Оның сынақтары DIN EN 60068-2-6 сәйкес | 10.. 2000 Гц /максимум 10 г/10 цикл /3 ось | |||||
| DIN EN 60068-2-64 бойынша шу сынағы | 20... 2000 Гц/10 гС /30 г шың/30 мин. /3 ось | |||||
| DIN EN 60068-2-27 бойынша тасымалдау соққысы | 15 г / 11 мс /3 соққы /3 өгіз | |||||
| Ылғалды жылу, циклдік, DIN EN 60068-2-30 сәйкес | Нұсқа 2 +25°C ... +55C, 90% ... 97% салыстырмалы ылғалдылық, 2 цикл 24 сағат | |||||
Ерекше өзгешеліктері:
▶Сенімділік пен қауіпсіздікті арттыруға арналған дизайн
1.Негізгі сатының басқару камераларындағы қысымды ұшқыш басқару клапаны арқылы автоматты компенсациялау
2.Орталық серіппелі позициядағы және/немесе офсеттік күйдегі негізгі сатының басқару катушкасы
3. Опция бойынша катушка орнын бақылаумен
▶Икемді - позицияны, жылдамдықты және қысымды реттеуге жарамды
▶Дәл – жоғары жауап сезімталдығы және аз гистерезис
Қолдану:
WRTE-4X пропорционалды бағыттаушы клапан мұнай-химия, автомобиль жасау, интеллектуалды жабдық, электр энергиясын өндіру, металлургия өнеркәсібі және басқа салаларда кеңінен қолданылуы мүмкін.
WRTE-4X клапаны негізінен 3 негізгі жинақтан тұрады:
1. Негізгі кезеңді басқару катушкасы (2) және қосымша катушка күйін бақылау (13) бар корпус (1)
2. Негізгі кезеңнің индуктивті позиция түрлендіргіші (3) бар біріктірілген электроника (міндетті емес электрондық қорғаныс мембранасы (14) бар).
3.Басқару катушкасы/розетка блогы (5), индуктивті позиция түрлендіргіші (6) және негізгі кезеңнің басқару катушкасының (2) орталық күйі үшін кері қысымды беруі бар пилоттық басқару клапаны (4).
Токсыздандырылған пропорционалды соленоидтармен (7; 8) орталықтандыру серіппесі (9) және қысымды кері қайтару есебінен негізгі кезеңді басқару катушкасының (2) орталық жағдайы. Негізгі кезеңді басқару катушкасын (2) пилоттық басқару клапаны арқылы басқару (2) 4)→ негізгі кезеңді басқару катушкасы (2) реттелетін түрде орналастырылған. Пропорционал электромагниттердің (7;8) электромагниттік күшін өзгерту арқылы ұшқыш басқару клапанының (4) басқару катушкасын басқару. Пәрменді қосу және Біріктірілген электроникадағы нақты мәндер. Пилоттық майдың ішкі жағынан P порты арқылы немесе X порты арқылы пилоттық басқару клапанына жеткізілуі Пилоттық май ішкі ішіне T порты арқылы немесе сырттан Y арқылы резервуарға қайтарылады. O V пәрмен мәнімен электроника негізгі кезеңді басқару катушкасы (2) орталық күйде.
символы WRTE-4X пропорционалды бағыттаушы клапан
