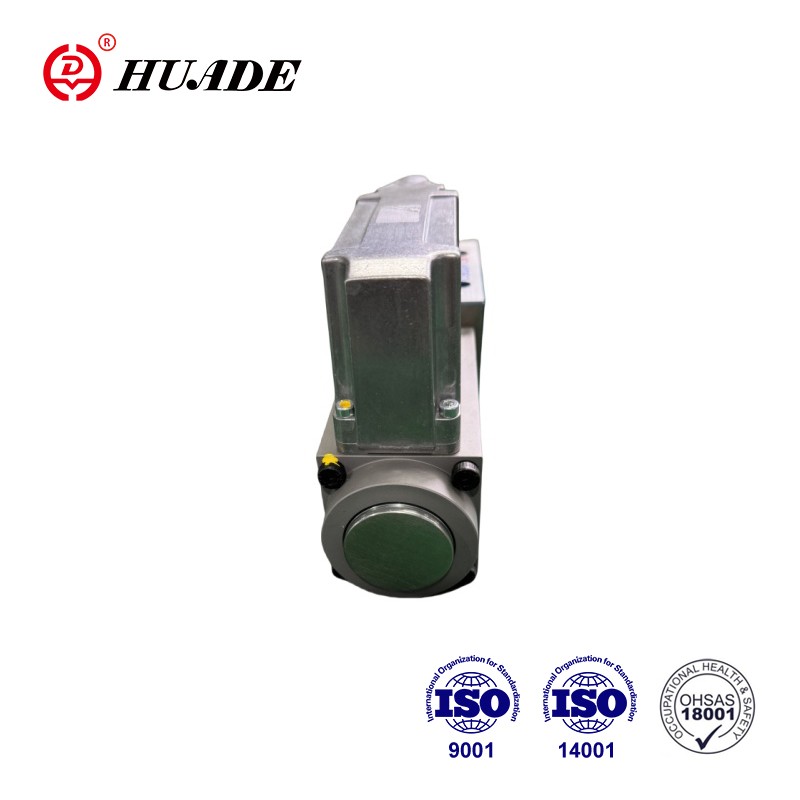

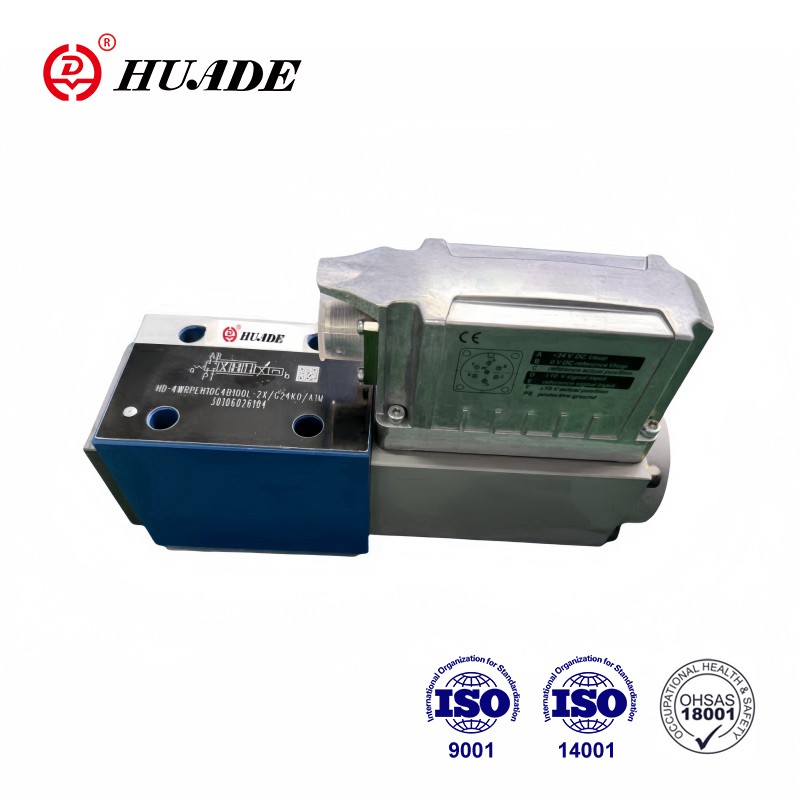

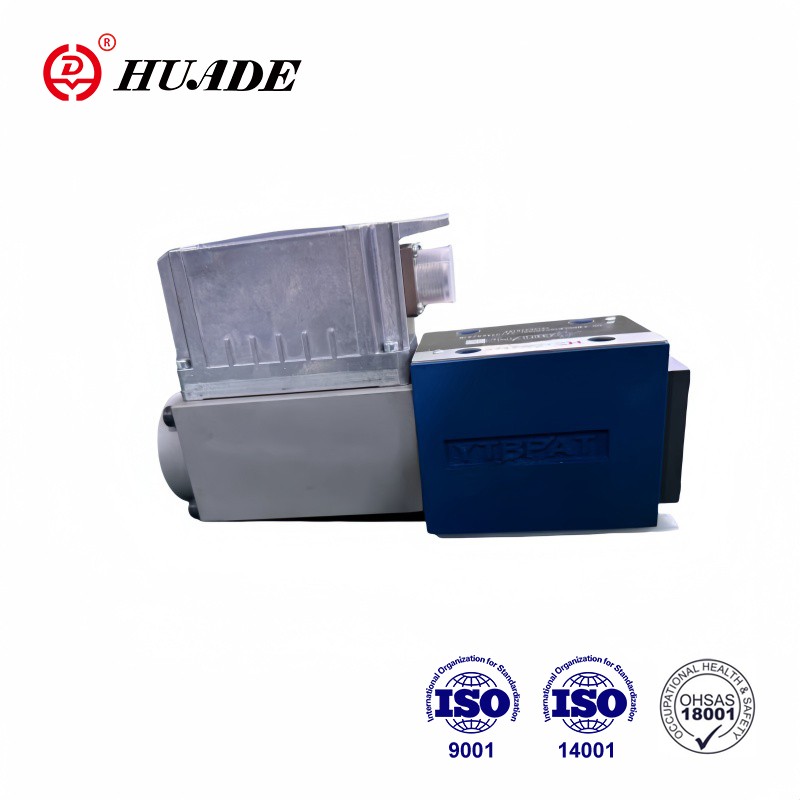

Бұл клапан 4Wrp-2x - бұл біріктірілген сандық осьтік контроллері бар пропорционалды клапан. 4Wrp-2x-тің біріктірілген электрондық компоненттері нақты басқару мәндерін нақты позиция мәндерімен салыстырыңыз. Хуаданың пропорционалды серво клапаны жоғары өнімділік пен төмен бағаға байланысты өз клиенттері арасында үлкен беделге ие болды.
| Техникалық деректер (толығырақ ақпарат алу үшін, мәліметтер парағын қараңыз!) | |||
| Генерал | 6-дан | 10-нан | |
| Insta1lation позициясы | Кез-келген, көлденең орнатуды басымдық беру ұсынылады | ||
| Портинг үлгісі | IS0 4401-03-02-05 | ||
| Жұмыс температурасының диапазоны (℃) | -20 ... + 80 | ||
| Қоршаған орта температурасы диапазоны (℃) | -20 ... + 60 | ||
| Салмақ (кг) | 3 | 7.8 | |
| Гидравликалық (HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Гидравликалық сұйықтық | DIN51524 ... 535 стандартқа сәйкес келеді және сұраныс бойынша басқа бұқаралық ақпарат құралдарын ұсынады | ||
| Тұтқырлық диапазоны | Ұсынылған (MM2 / S) | 20 ... 800 | |
| Максималды рұқсат (мм2 / с) | 10 ... 800 | ||
| Гидравликалық майдың температурасы Rang (℃) | -20 ... + 60 | ||
| Гидравликалық майдың максималды рұқсат етілген деңгейі | Сынып 18/16/13 | ||
| Ағындық бағыт | Күрделі символдар | ||
| Электр | ||
| Циклдік ұзақтық факторы% | 100 (үздіксіз жұмыс) | |
| EN 60529 сәйкес қорғау класы | IP65 (егер қолайлы және дұрыс орнатылған жұптастыру қосқыштары пайдаланылса) | |
| Кернеуі | VDC номиналды мәні | 24 |
| Минималды VDC | 21 | |
| Максималды VDC | 36 | |
| Максималды қалдық шашты VSS | 2 (қуат көзі кернеуі 23 Вт 34 В) | |
| Тұтыну | 6-дан | Макс 40 |
| 10 Вт | Макс 60 | |
Ерекше өзгешеліктері:
▶ Серіктік бақылау поршені мен жеңі бар тікелей басқарылатын Close1 NG6 және NG10 клапандары
▶ Бір жақты операция, 4/4 өшірілген, өшірілген
Жағдайы:
- сандық осьтік интегралды басқару функционалдығы (IAC-R) үшін:
● Дыбыс қаттылығының ағынын басқару
● Орынды басқару
● Қысымды басқару
● P / Q функциясы
● Шығарылым / Қысым және позиция /
Қуат ережелері:
● NC функционалдығы (оқшау жұмыс жасау мүмкіндігі)
Нысаналық және нақты құндылықтарға арналған сандық интерфейстер
● 4 x аналогтық сенсорлар (+/- 10 V немесе 4 ... 4 ...
● 1 x ұзындығы өлшеу жүйесі (1VSS немесе SSI) және 2 аналогты
Сенсорлар:
- нүкте алдын ала орнатылған / нақты мәнді кері байланыс аналогы (ток немесе кернеу) немесе өріс арқылы
- аналогтық / сандық кірістер / шығу үшін конфигурацияланады
- Қосымша Canocen, Modbus, Ethernet, Ethernet, Ethernet, EtherCat және Procinet және басқа автобус және басқа автобус протоколдары, Mainstream Plcs, контроллерлер, компьютерлік байланыста қолдануға болады
Қолдану:
Пропорционалды серво клапанының функциясы 4Wrp-2x - бұл біріктірілген электрондық компоненттері көрсетілген басқару мәндерін нақты позиция мәндерімен салыстырады.
Құрылымы:
Клапандарға негізінен мыналар кіреді:
▷ Тікелей басқарылатын бақылау клапаны, басқару поршені және серво сапалы жеңі бар (1)
Клапанды жылжыту кері байланысы бар пропорционалды электромагнет (2)
▷ Аналогтық және сандық сенсорлық интерфейстер және өріспе қосылымы бар сандық осьтік контроллер (3)
Клапан функциясы:
Бақылаудың ауытқуы жағдайында катушкалар іске қосылды. Катушканың магниттік күштерінің өзгеруіне байланысты. Controw1 клапанының өзегі көктемге қарсы тұру үшін қарсы тұрады. Клапанның қаптамасы және ағымдағы көлденең қимадан. Нұсқаулық сигналына тікелей пропорционалды. Алдын ала орнатылған басқару мәні 0, электронды элемент болған кезде. Басқару клапанының өзегін көктемгі күшке қарсы тұрып, оны орталық күйге жылжытыңыз. Белсенді емес жағдайда, көктемде клапанның өзегін иеленеді
Бұл қауіпсіз жағдайда.
- Қозғалыс осінің контроллері келесі басқару функцияларын орындайды
• Көлем ағынын басқару
• позицияны басқару
• Қысым / күш бақылауы
• позиция / қысым және позиция / күштерді басқару
- Пәрмен мәні аналогтық интерфейс (x1) немесе X4 автобус интерфейсі арқылы енгізу арқылы енгізілуі мүмкін
- Нақты мәнді аналогтық интерфейс (x1) немесе X4 автобус интерфейсі арқылы оқуға болады
- Бақылау параметрлерін автобуспен орнатуға болады
- диагноз қоймасы
Біріктірілген электрондық компоненттерді басқаруды қосу үшін, ақаулардың келесі жағдайларында, катушкалар қуат жоғалтады және басқару клапанының өзегі сәтсіз қауіпсіз күйге қайтарады.
• Электр қуаты
• Клапанның өзегін ауыстыру сенсоры Ашық тізбектің ақаулығы
• Байланыс жеткіліксіздігі
• 4-20 мА командалық сигнал ашық электр тізбегі
• Сыртқы ығыстыру сенсорының ақаулығы
• Сыртқы ығыстыру сенсорының ақаулығы
