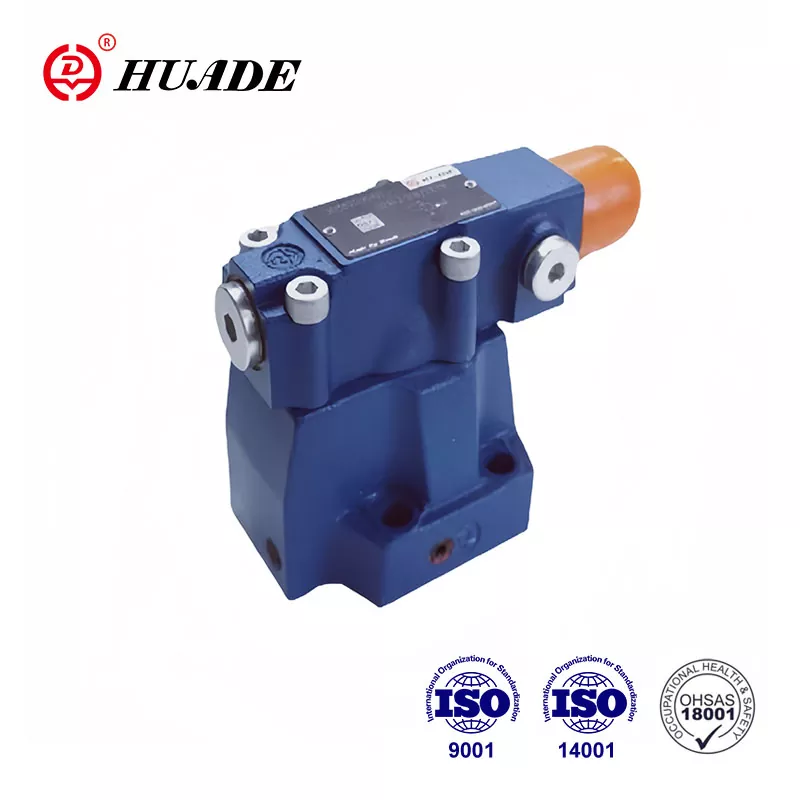

Қысымды реттілік клапан дегеніміз не? (Қарапайым жауап)
Қысым дәйектілік клапаны а сияқтыГидравликалық жүйелерге арналған ақылды бағдаршам. Автомобильдер машиналары жүрген кезде, бұл клапан құрылғының әр түрлі бөліктері жұмыс істей бастағанда басқарады.
Міне, негізгі идея:Қысым белгілі бір деңгейге дейін пайда болғанша жабық (қызыл жарық), содан кейін гидравликалық сұйықтықтың келесі компонентке ағып кетуіне мүмкіндік беру үшін жабық (қызыл шам) қалады. Бұл ешқандай компьютерлерсіз немесе электрлік басқарусыз автоматты реттілікті жасайды.
Мысал:
Жержаңғақ майы сэндвичін жасау туралы ойланыңыз:
1-қадам:Нан дайындау (негізгі әрекет)
Күтім:Нанның дұрыс орналастырылғанына көз жеткізіңіз
2-қадам:Жержаңғақ майы (екінші әрекет)
Қысым реттілік клапаны машиналар үшін бірдей нәрсе жасайды - ол 2-қадам 2-қадам басталғанға дейін толығымен аяқталғанына көз жеткізеді.
Неліктен сіздің машиналарыңыз қысымды реттілікке қажет
Неліктен біз бәрін бірден орындай алмаймыз деп ойлайсыз ба? Неліктен дұрыс реттілік мәселелері:
Бірізділікті бақылаусыз, сізде хаос бар. Егер сіздің көлігіңіздің берілісі қозғалтқыш әлі де басталған кезде берілістерді ауыстыруға тырысса, немесе егер төсек қызар алдында 3D принтері басып шығарыла бастаса. Бұл дәл реттіліксіз гидравликалық жүйелерде дәл осылай болады.
Бизнес ісі (неге инженерлер оларды жақсы көреді):
Нөлдік электр энергиясы қажет- электроника сәтсіз болатын жарылғыш ортада жұмыс істейді
Бұқалар меншікті сенімділік- Аз бөлшектер аздап азаяды (әдеттегі өмір сүруЭптаз: 10+ жыл)
Шығындарды үнемдеу- $ 5,000 PLC жүйелерін 200-ден астам клапанмен алмастыра алады
Техникалық қызмет көрсету қарапайымдылығы- Техниктердің көпшілігі оларға негізгі құралдармен қызмет ете алады
Нақты сұрақ:Компьютерлік бағдарламаға немесе қарапайым механикалық құрылғыға лас, жоғары қысымды ортада сенгіңіз келе ме? Тәжірибелі инженерлердің көпшілігі әрдайым механикалық таңдайды.
Қысымды реттілік клапаны қалай жұмыс істейді?
Жұмыс принципі өте қарапайым:
Негізгі процесс:
Бастапқы әрекет басталады- алғашқы цилиндр немесе мотор жұмыс істей бастайды
Қысым қалыптастырады- Бірінші әрекет аяқталған кезде, сұйықтық қозғалмалы және қысымның жоғарылауын тоқтатады
Клапан ашылады- Қысым белгіленген нүктеге жеткенде (400 PSI сияқты), реттік клапан ашылады
Екінші қосымша әрекет басталады- сұйықтық екінші цилиндрге немесе моторға ағады
Оны өзендегі бөгет сияқты ойлаңыз. Бөгет (реттік клапан) су деңгейі (қысым) жоғары болғанша суды ұстап тұрады. Содан кейін ол су ағып кету үшін қақпаларды ашады.
Кілттердің бөліктері (ішіндегі не):
Клапанның денесі- негізгі тұрғын үй (үй сияқты)
Көктем- «Триггердің қысымын» орнатады (есік құлпы сияқты)
Реттеу бұрандасы- сіздің қысым теруіңіз (термостат сияқты)
Сыртқы су төгу порты- Оқылымдарды дәл сақтайды (қысымның қысымсыз шұңқыры сияқты)
Кеңес үшін:Сыртқы ағызу өте маңызды - онсыз, кері қысым картасын дұрыс емес уақытта ашуға болады. Жүйелік дизайндағы әрдайым сыртқы су төгетінін көрсетіңіз.
Гидравликалық реттілік клапанының түрлері: сізге қайсысы керек?
Таңдау қандай түрді таңдау туралы шатастырады? Міне, сізді шығындардан құтылуға болады:
1. Тікелей актерлік гидравликалық реттік клапандар
Мұны:Көктемгі қарапайым есік
Жауап беру уақыты:Найзағай жылдам (2-10 миллисекунд)
Қысым диапазоны:Әдетте 5000 PSI дейін
Құны:Бюджетке қолайлы ($ 50 - $ 300)
Үздік:Кішкентай мобильді жабдық, жылдам циклді қосымшалар
Төменгі жағы:Жоғары қысымда «секіргіш» болуы мүмкін
2. Пилоттық жұмыс істеп тұрған қысым тізбегі
Мұны:Күрделі екі сатылы жүйе
Жауап беру уақыты:Баяу, бірақ тұрақты (≈100 миллисекунд)
Қысым диапазоны:10 000-ға дейін PSI дейін
Құны:Жоғары инвестициялар (200-ден $ 1500)
Үздік:Ірі өндірістік престелер, дәл өндіріс
Артықшылығы:Түрлі жағдайда рок-қатты тұрақтылық
Сіз қайсысын таңдауыңыз керек?Егер сізге жылдамдық пен қарапайымдылық қажет болса, тікелей әрекет етіңіз. Егер сізге дәлдік қажет болса және жоғары ағындарды өңдеу қажет болса, ұшқыш жұмыс істеп, сіздің жауабыңыз.
Қысым дәйектілік клапанының қосымшалары: олар қайда жұмыс істейтінін білесіз
Бұл клапандар қайда жұмыс істейтінін білесіз бе? Олар барлық жерде - сіз оларды білмей күнделікті кездестірсеңіз.
Өндірістік және өндірістік жабдықтар
CNC өңдеу орталықтары:Қысқыш жұмыс тетігі → Кесуді бастау → Қысқыш құралдары
Инъекциялық қалыптау:Жабу → Пластикалық → шығару бөлігін жабыңыз
Гидравликалық принтер:Позиция материалы → Қысым → Шығару және шығару
Мобильді машиналар қосымшалары
Жүк тасымалы:Тартқыш контейнер → Кеңес және қоқыс → позицияға оралу
Құрылыс техникасы:AutiGergers → Lift жүктемесін орналастыру Жүктеме → Awarlact Boom
Ауылшаруашылық техникасы:Агрегатты көтеру → PTO тартыңыз → Жұмысты бастау
Мамандандырылған жүйелер
Телескопиялық цилиндрді басқару:Бөлімдерді үздіксіз жұмыс істеу үшін дұрыс реттеңіз
Көп сатылы гидравликалық жүйелер:Электрондық басқарусыз бірнеше жетекті үйлестіру
Үлгі?Кез-келген уақытта сіз гидравликалық жабдықтарды барлығын көресіз, олар үшін заттарды жақсы орындау керек, шоуды реттілік клапанының болуы мүмкін.
Қысым дәйектілік клапанының басқа клапандардан қалай ерекшеленеді?
Қысым реттілік клапандарын басқа ұқсас клапандармен шатастыру оңай. Міне, оларға бөлек айту керек:
Рельефті клапан дәйектілік клапаны
| Белгі | Реттік клапан | Рельефтік клапан |
|---|---|---|
| Мақсат | Операциялардың тәртібін басқарады | Жүйені жоғары қысымнан қорғайды |
| Әдепкі күй | Жабық | Жабық |
| Ашылған кезде | Келесі әрекетті бастау үшін қысым орнатыңыз | Қысым тым жоғары болған кезде ғана |
| Сұйықтық қайда кетеді | Келесі қоздырғышыға | Резервуарға оралу |
Реттеу клапанын азайту клапанын азайту
| Белгі | Реттік клапан | Клапанды азайту |
|---|---|---|
| Әдепкі күй | Әдетте жабық | Әдетте ашық |
| Ол не бақылайды | Кіріс қысымы | Шығу қысымы |
| Мақсат | Келесі әрекетті бастаңыз | Төменгі қысымды шектеңіз |
Гидравликалық тізбекті клапандарды таңдау бойынша нұсқаулық: оны бірінші рет алыңыз
Қай клапан жұмыс істейтінін болжаудан шаршадыңыз ба? Міне, қадамдық таңдау процесі:
1-қадам: жүйелік талаптарды біліңіз
Жүйенің максималды қысымы:Клапан ең жоғары қысымнан асып кетуі керек
Қайталама тізбек шығыны:Қажетті GPM есептеңіз (клапан 20% басқа)
Қажетті дәлдік:Жалпы пайдалану үшін ± 50 PSI, дәлдікке арналған ± 10 PSI
Жауап беру уақыты қажет:FAST (<50MS) немесе тұрақты (> 100MS)
2-қадам: Экологиялық шындықты тексеру
Өзіңізге осы сұрақтарды қойыңыз:
Температура қандай? (Стандартты итбалықтар - 10 ° F-қа дейін -10 ° F + 200 ° F дейін)
Дас қаншалықты лас? (Ластануға төзімділікті ескеріңіз)
Гидравликалық сұйықтықтың қандай түрі? (Мұнай, синтетикалық, био негізделген бе?)
Кез-келген жарылғыш атмосфера алаңдаушылық білдіре ме? (Арнайы сертификаттар қажет болуы мүмкін)
3-қадам: клапанның өлшемін есептеңіз
Ағын сыйымдылығының қарапайым формуласы:
Қажетті CV = ағын жылдамдығы (GPM) ÷ √ (клапаннан қысым түсуі)
Мысал:100 PSI-мен бірге 20 GPM қосымша ағыны 100 PSI-ге арналған қысым түсімі CV = 20 ÷ √100 = 2.0
Кеңес үшін:Әрқашан өлшемін әрдайым өлшеңіз, максималды сыйымдылықта жұмыс істемеу үшін есептелгеннен 20-30% үлкен.
Қысымды реттілік клапаны орнату бойынша кеңестер: Қымбат емес қателіктерден аулақ болыңыз
Орнатуға дайын, бірақ оны дұрыс түсінуге алаңдайсыз ба? Осы өрісті сыналған нұсқауларды орындаңыз:
Сыни тұрғыдан орнату параметрлері
Қысымды есептеуді орнатыңыз:Бастапқы жүктеме + 50-100 PSI қауіпсіздік шегі
Рельефтік клапанды үйлестіру:150-200 PSI рельефті клапанын дәйектілік клапанын орнатыңыз
Сыртқы су төгу қосылымы:Әрқашан танкке жалғаңыз (осы портты ешқашан қоспаңыз!)
Бекіту бағыты:Өндірушінің сипаттамаларын орындаңыз (әдетте кез-келген OK)
Орнату реті
Орнатуды алдын ала тексеру:Барлық порттар мен қосылымдарды тексеріңіз
Клапан моторы:Тиісті моментке ие болыңыз (әдетте фитингтерге арналған 15-25 FT-фунт)
Бастапқы қысымды орнатыңыз:Төмен бастаңыз, тестілеу кезінде жоғары қарай реттеңіз
Тест циклы:Соңғы реттеуден бұрын бірнеше толық циклдерді іске қосыңыз
Дәл күйге келтіру:Оңтайлы жұмыс істеу үшін орнатылған қысымды реттеңіз
Жалпы роукки қателігі:Қысымды тым жоғары қою. Әрқашан төмен және жұмыс бастаңыз - зақымдалған жабдыққа қарағанда қысымның жоғарылауы оңайырақ.
Реттік клапанның ақаулықтарын жою: проблемаларды тез бекіту
Жүйе дұрыс реттелмеген бе? Міне, сіздің диагностикалық жол картасы:
№1 мәселе: Екінші әрекет басталмайды
Симптомдар:Бастапқы цилиндр инсульт аяқталды, бірақ екінші реттегіші ешқашан іске қосылмайды
Жылдам диагноз:Бастапқы инсультті аяқтау кезінде жүйелік қысым өлшегішті тексеріңіз
Шешімдер (ықтималдығы бойынша):
Төмен реттік клапан қысым орнатыңыз
Құрсауланған су төгетін сызық
Әлсіз немесе сынған көктемді ауыстырыңыз
Рефлексия клапанын тексеру өте ерте ашылмайды
№2 проблема: Ерте екінші активация
Симптомдар:Екі әрекет бір уақытта болуға тырысады
Тамырдың себептері:Қысымды тым төмен немесе күтпеген қысымды орнатыңыз
Тақтау стратегиясы:Дұрыс реттелгенге дейін PSI қысымын 25 PSI қадамдарына көбейтіңіз
№3 проблема: қате немесе шулы операция
Сіз не естисіз / көресіз:Саттым, діріл, сәйкес келмейтін велосипед
Кәдімгі күдіктілер:Ластанған сұйықтық, жүйедегі ауа, ішкі бөліктері
Іс-шаралар жоспары:
Сұйықтықты тазалықты тексеріңіз (18/16/13 немесе одан да жақсы)
Барлық жоғары нүктелерден қан кетеді
Егер проблемалар шешілмесе, клапанды қалпына келтіріңіз немесе ауыстырыңыз
Жедел диагностикалық кеңес:Егер сіз өндіріс уақытын жоғалтсаңыз, кезектілік клапанын уақытша айналып өтіп, бөлшектерге тапсырыс беру кезінде қолмен жұмыс жасаңыз.
Қысым дәйектілік клапанын күту: инвестицияңызды көбейту
Күтпеген үзілісте ме? Бұл техникалық қызмет көрсету стратегиялары сіздің клапандарыңыз ондаған жылдар бойы жұмыс істейді:
90 күндік тексерулер жоспары
Көрнекі тексеру:Сыртқы ағып кетуді, коррозияны, борпылдақ арматураларды іздеңіз
Қысымды тексеру:Қысымды растау Қысым бұрылмағанын растаңыз (± 25 PSI төзімділік)
Сұйықтық талдау:Ластану деңгейлері мен сұйықтықтың жағдайын тексеріңіз
Циклді санау:Болжалды техникалық қызмет көрсетуді жоспарлау бойынша бақылау
Жылдық қызмет көрсету тапсырмалары
Толық жүйеСүзгілер мен гидравликалық сұйықтықты ауыстырыңыз
Клапанды калибрлеу:Түпнұсқа сипаттамаларға қысымдарды қалпына келтіріңіз
Мөр тексеруі:Аяқталмас бұрын киімді тексеріңіз
Өнімділікті тестілеу:Жауап беру уақыты мен қысымның дәлдігін тексеріңіз
Техникалық қызмет көрсету Бюджет шындық:Алдын ала жөндеу жұмыстарына 200 жыл / жылға жұмсай отырып, әдетте 2000 доллар + шұғыл жөндеуде және жоғалған өндірісте үнемдейді.
Smart Smart Sevens:Қосалқы клапанды теңшеңіз және дайын ұстаңыз. Мәселелер туындаған кезде, клапандарды ауыстырыңыз және сәтсіз бөлімшені қалпына келтіріңіз - ең аз жұмыс уақыты, максималды өнімділік.
Реттік клапанның технологиясы бойынша трендтер: Келесі не пайда болады
Егер реттік клапандар ескірген бе? Міне, инсайдерлер қайсарларын біледі:
Smart Renement клапанын біріктіру
Iot сенсорлары:Монитордың циклдары, температурасы және қысымның дрейфі
Болжалды талдаулар:AI сәтсіздіктерді алдын-ала 30-60 күнді болжайды
Қашықтан диагностика:Телефоннан клапанның денсаулығын тексеріңіз
Шындық:Smart Clvs құны 2-3x-тен тұрады, бірақ техникалық қызмет көрсету шығындарын 40% төмендетуге болады
Жетілдірілген материалдар және дизайн
Нано-жабын технологиясы:Мехемалықтың өмірін 300-500% ұзартады
Композиттік клапанның денелері:Жеңіл салмақ, коррозияға қарсы тұру
Төмен үйкеліс іштер:Энергия шығынын 15-25% төмендетеді
Электрондық VS. механикалық пікірсайыс
Электрондық бақылаудың артықшылықтары:Шексіз бағдарламаланатын, нақты, мәліметтерге бай
Механикалық клапан артықшылықтары:Бағдарламалау қажет емес, қуатсыз жұмыс істейді, қарапайым ақауларды жою
Салалық шындық:Электроника авансты ретінде механикалық реттілік клапандары да мықты нарықтағы үлесті сақтайды:
Шығынға сезімтал қосымшалар
Қауіпті орталар
Сенімді қуатсыз қашықтағы жерлер
Электроника қажет емес қарапайым жүйелер
Төменгі жол:Қысым реттілік клапандары ешқайда бармайды - механикалық тұрғыдан сенімді болу кезінде дамып келеді.
Келесі қадамдарыңыз: бұл білімді жұмысқа қою
Қысым дәйектілік клапанын көрсетуге, орнатуға немесе ақаулықтарды жоюға дайын ба? Міне, сіздің іс-шаралар жоспарыңыз:
Жүйелік дизайнерлер үшін:
Сіздің талаптарыңызды есептеңізБерілген өлшем формулаларын қолдану
Клапан түрін таңдаңызжылдамдыққа негізделген
Сыртқы канализацияны көрсетіңіз- Мердігерлерге бұл туралы арзанға жол бермеңіз
Реттеуге арналған жоспар- Техниктер кейінірек сізге алғыс білдіреді
Техникалық қызмет көрсету топтары үшін:
90 күндік тексерудің жоспарын бастаңызтез
Қордың жалпы қосалқы бөлшектері(серіппелер, тығыздағыштар, түзету бұрандалары)
Құжат ағымдық қысымдарыолар бұрмас бұрын
Пойыз операторларыЕрте ескерту белгілерін тану
Ақаулықтарды жоюшылар үшін:
Әрқашан алдымен негіздерді тексеріңіз- қысым, сұйықтық деңгейі, сүзгі жағдайы
Қысым өлшегішті сақтаңызЖылдам диагностика үшін
Сыртқы су төгетін ережені есте сақтаңыз- реттік клапанның 60% -ын анықтайды
Сіздің нақты өтінішіңіз туралы сұрақтар?Көптеген клапан өндірушілері тегін қосымшаларды ұсынады - олардың сараптамасын пайдаланыңыз.
Қорытынды ой:Ең жақсы реттілік клапаны - дұрыс таңдалған, дұрыс орнатылған және үнемі сақталатын. Осы негіздерді игереден, және сіз ешқашан жұмбақ реттілікке тап болмайсыз.
