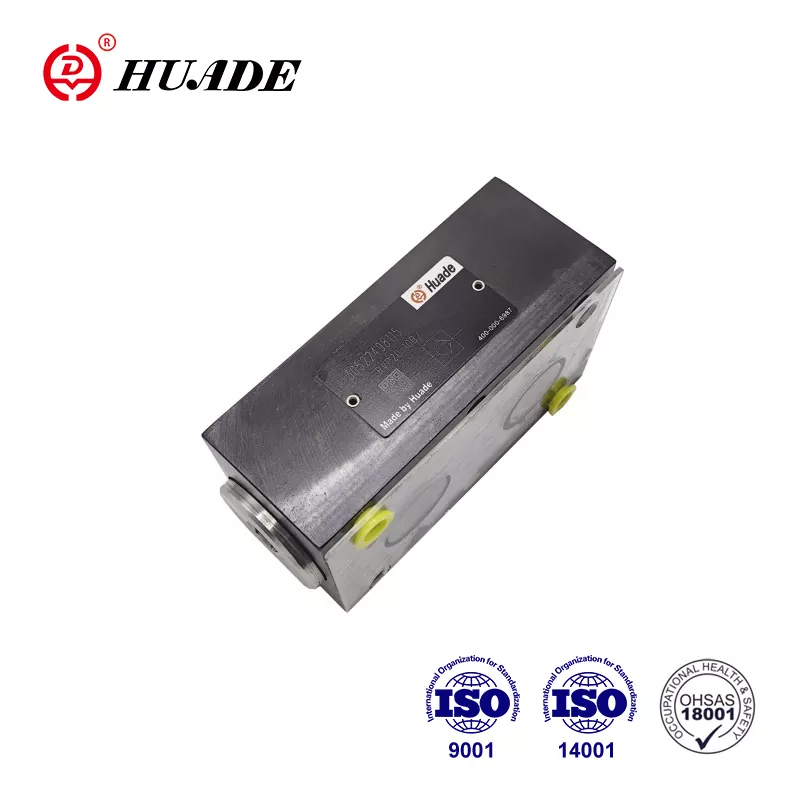

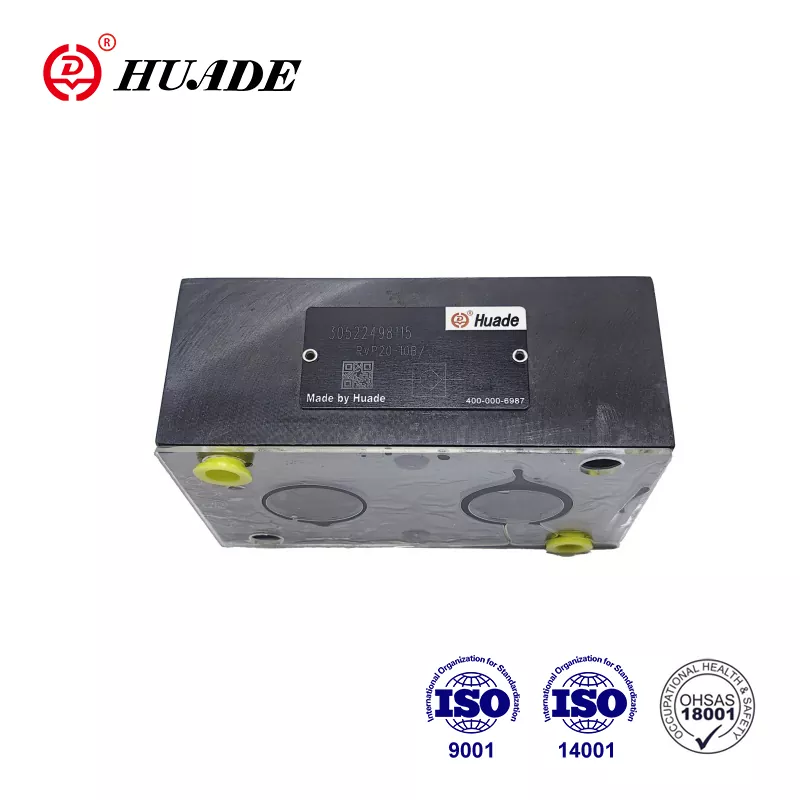

Тексеру клапаны RVP 20

1995 жылы Rexroth-пен екінші рет ынтымақтаса отырып, Huade компаниясының RVP 20 өнімділігі жоғары тексеру клапаны Rexroth ұсынған бірдей типтегі клапанды толығымен алмастыра алады. Бағасы тиімдірек. Барлық Huade® тексеру клапаны RVP 20 бір жылдық кепілдікке ие. Зауыт ISO9001, ISO14001 және ISO45001 стандарттарынан өтті. Huade® кері клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда және т.б. кеңінен қолданылады. Бұл Қытайдағы ескі бренд.

Тексеру клапанының өнім параметрі RVP 20

Өнімнің ерекшелігі және тексеру клапанының қолданылуы RVP 20

Ерекше өзгешеліктері:

▶ Қосалқы пластинаны қосу

▶ Бір бағытта ағып кетпейтін жабу

Қолдану:

Тексеру клапаны RVP 20 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.

Тексеру клапанының өндірістік мәліметтері RVP 20

RVP 20 типті тексеру клапанының міндеті, жақсырақ, бір бағытта ағынсыз ағынды жабу және қарсы бағытта еркін ағынды қамтамасыз ету. Құрылым диаграммасы келесідей. Ол негізінен корпустан (1), қалқаннан (2) қысу серіппесінен (3) және серіппелі орыннан (4) тұрады. Сыртқы диаметрі бойынша бағытталатын қалқанның (2) жүрісі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.

Таңба

Құрылым диаграммасы

①Тұрғын үй  ②Попет  ③Көктем  ④Көктемгі орындық

Тексеру клапаны RVP 20 туралы ескерту

1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.

3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.

5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.

6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
