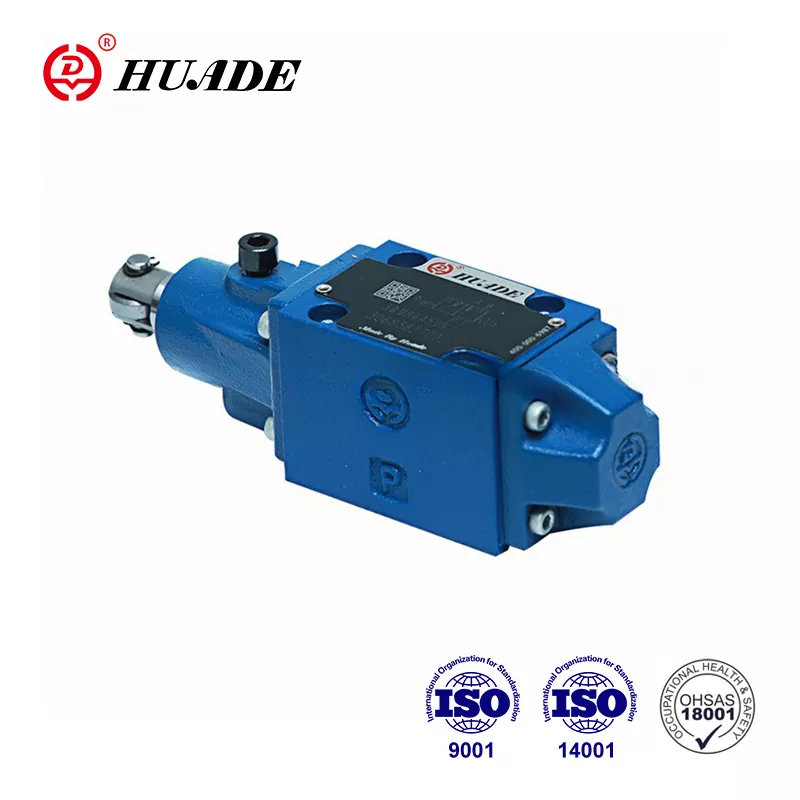

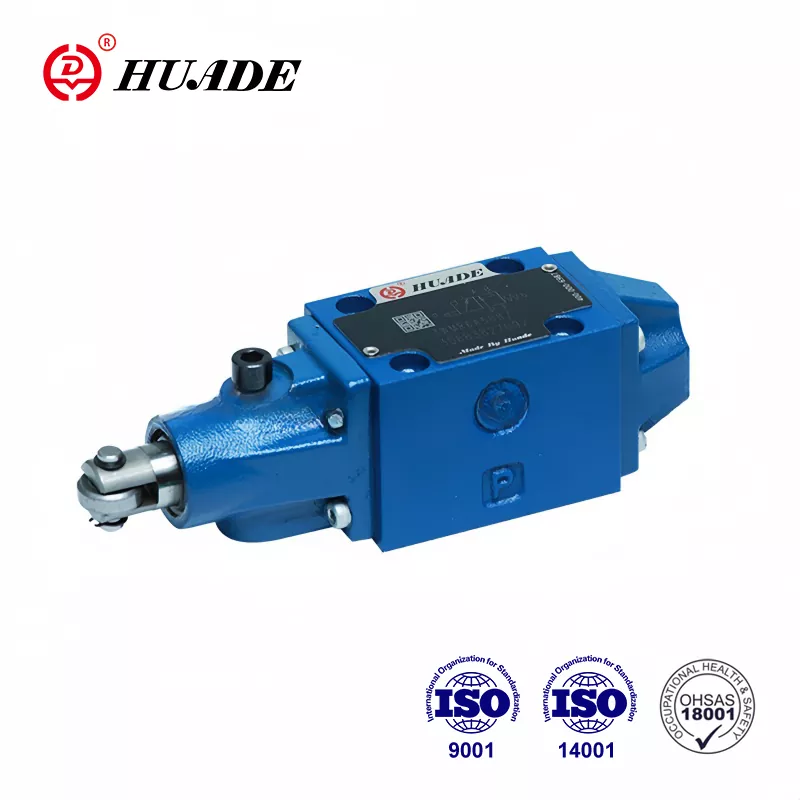

Өнеркәсіптік техника бағытты сенімді түрде өзгертуі керек болған кезде, бағыттаушы клапан WMR сериялары ондаған жылдар бойы сенетін шешімді ұсынады. Бұл механикалық жұмыс істейтін клапивтер өндірістік жүйелердегі гидравликалық сұйықтықтың ағынын, цилиндрлердің созылуын немесе тартылғанын және қозғалтқыштар алға немесе артқа болған кезде анықтайды.
WMR клапаны таза механикалық әсер ету арқылы жұмыс істейді. Шығыршық немесе плунгер камера немесе қозғалатын бөлік итеріп, оның ішкі орамы ауысады және май ағынын қайта бағыттайды. Бұл тікелей физикалық байланыс клапаны электрлік сигналдардан гөрі нақты машинаның жағдайына жауап береді, бұл оны механикалық сенімділік маңызды болған бағдарламаларға өте ыңғайлы.
Негізгі функцияны түсіну
Бағыттағы басқару клапаны WMR диапазонға орнатылған орамалық клапан ретінде жұмыс істейді. Еш нәрсе роликті ештеңе итермесе, бұлақтар ораманы бейтарап күйінде ұстаңыз. Сыртқы камера немесе механикалық компонент роликке қарсы пресстер, қақпағы бар, қақпағы слайдтар және әр түрлі порттарды бірге қосады. Бұл әрекет гидравликалық сұйықтықты жетекті қажетті бағытта жүргізуге бағыттайды.
Бұл дизайн философиясы физикалық жағдай мен гидравликалық әсер арасындағы тікелей байланыс жасайды. Машиналар, крандар және материалдарды өңдеу жабдықтары бұл қағидатты қозғалыстарды дұрыс ретпен қамтамасыз ету үшін пайдаланады. Клапандар көптеген қосымшаларда қауіпсіздікті қамтамасыз ететін роликті физикалық түрде жылжытқанша ауыстыра алмайды.
Маңызды техникалық сипаттамалар
Бағыттағышты клапан WMR сериялары ISO 4401 стандарттарына сәйкес екі негізгі өлшемде келеді. NG6 өлшемді тұтқалары минутына 60 литрге дейін ағып, P, A және B порттарында 315 барға дейін қысым жасайды. NG10 мөлшері жоғары шығын сыйымдылығы бар ұқсас қысым рейтингін ұсынады. Бұл техникалық сипаттамалар клапанға өндірістік ортада жұмыс істеуге мүмкіндік береді.
Жұмыс температурасы теріс 20 градусқа дейін, яғни стандартты NBR пломбалары бар оң 80 градусқа дейін. Клапан екі секундына 3,8 және 500 шаршы миллиметр аралығындағы гидравликалық сұйықтықтарды қабылдайды. ISO 4406 класындағы сұйықтықтың тазалығын сақтау 20/18/15 немесе жақсырақ ішкі тозудың алдын алуға және қызмет көрсету мерзімін ұзартуға көмектеседі.
Бір шектеу жүйелік дизайн кезінде назар аударуды талап етеді. Сұйықтықты резервуидке қайтаратын T портында 60 жолақтың стандартты қысымды шектейді. Негізгі жұмыс порттары 315 жолақты оңай өңдейді, T портында 60 жолақтан асып, 60 жолақтан асып кету тығыздағыштарды зақымдауы немесе ағып кетуі мүмкін. Кейбір жоғары сапалы нұсқалар бұл шектеуді жоғары арқадағы қысым бар қосымшалар үшін 210 барға дейін арттырады.
Әр түрлі қажеттіліктер үшін әртүрлі конфигурациялар
Бағыттағы басқару клапаны WMR сериялары әдетте гидравликалық символдар ретінде көрсетілген бірнеше орамдық конфигурацияларды ұсынады. Төрт портты, үш позициялы клапан барлық порттар бейтарап, немесе белгілі бір порттарды резервуарға байланыстыруы мүмкін. C, E, J, L және M таңба кодтары әр позицияда қай порттар қосылатындығын көрсетеді. Өндірушілер түрлі тізбек талаптарына сәйкес келу үшін шамамен 19 түрлі символдық өзгерістерді ұсынады.
Екі позициялы клапандар жеңілдетілген бақылауды қамтамасыз етеді. Үш орынды клапандар ағынға тосқауыл қоюға, еркін қозғалысқа жол беріп, бос қозғалысқа мүмкіндік беретін бейтарап күйді қосады немесе шыңды дизайнға байланысты басқа жағдай жасайды. Дұрыс конфигурацияны таңдау клапан бейтарап немесе олар еркін жүзу керек болған кезде олардың позициясын ұстап тұру керектігіне байланысты.
Өндірушілер мен модельдердің нұсқалары
Bosch Rexrothoot бастапқы WMR серияларын гидрома өнімдерінің бір бөлігі ретінде шығарады. Олардың NG6 өлшемі 5x сериялары әр түрлі роликті және монтаждау нұсқаларын қамтиды. Кетемдерден кейін стандартталған тіректерден арматуралар ауыстырылады, бұл ауыстыруды жеңілдетеді және әртүрлі өндірушілерден араластыру компоненттеріне мүмкіндік береді.
Hengli Hydraulics NG10 қосымшаларына арналған WMR / U10 серияларын ұсынады. Олардың L3X сериялары R-Type және U-Type Roller конфигурациялары бар 19 символ опциясын ұсынады. Бұл әртүрлілік инженерлерге нақты роликті позицияны және олардың нақты техниканың негізгі орналасуы үшін қажетті нұсқаулық таңдауға көмектеседі.
Ponar Wadhowice және Lead Girdastics сияқты басқа жеткізушілер үйлесімді клапандар шығарады. ISO 4401-ге сәйкес стандарттау осы клапандарды физикалық түрде алмастыра алады, ал дизайнерлер қысымның рейтингтерін, ағынның қуаттылығының және орамалық конфигурациялардың қолданбалы қажеттіліктеріне сәйкес келетіндігін тексеруі керек.
Орнатуға қойылатын талаптар
Бағыттағы басқару клапанын WMR дұрыс орнату бетті дайындаудан басталады. Ішкі пішіндегі монтаж беті 100 миллиметрге 0,01-ге сәйкес теңшелімдерге сәйкес келуі керек. Клапан негізінің айналасында барлық бұзушылықтар ағып кету жолдарын жасай алады.
Төрт м6 40 миллиметр розеткаға розеткаға арналған бұранданың бұрандалары клапанды ішкі табаққа бекітеді. Бұл болттарды 9 Ньютон метріне дейін қатайту плюс немесе минусқа төзімділігі бар 9 Ньютон метріне қатайту клапан денесін бұрмаламай, қысқыш күшпен қамтамасыз етеді. Диагональды өрнектегі кесіп өту тіпті қысымның таралуын қамтамасыз етеді.
Гидравликалық жүйе Дур-бақылау клапанына WMR-ге қосылмас бұрын дұрыс сүзуді қолдануы керек. ISO 4406 класын сақтайтын сүзгілерді орнату 20/18/15 Тазалық, тазалық, орамалар мен дененің тығыздығын қорғайды. Тіпті кішкентай бөлшектер тіпті бұл беттерді тырнап, ішкі ағып кетуді немесе жабысып қалуды тудыруы мүмкін.
Нақты-әлемдік қосымшалар
Станоктар Құралдарды басқарудың бағыттағыш клапанын құралды өзгертіп, қысқыштарды қысып жатқан жұмыстар үшін пайдаланыңыз. Құрылғы шпиндель немесе құралдың өзгеруі белгілі бір позицияларға ауысқан сайын, CAMS роликті қосып, гидравликалық қозғалыстарды іске қосады. Бұл дұрыс реттілікті электронды басқарусыз автоматты түрде қамтамасыз етеді.
Тау-кен металлургиялық жабдықтар конвейердің орналасуы мен қақпаларын бақылау үшін осы клапандарға сүйенеді. Бұл салалардағы қатал орталар механикалық белсенділікті тартымды етеді, өйткені коррозияға немесе сәтсіздікке электр қосылымдары жоқ. Электрондық сенсорларды құрғататын шаң мен ылғал қарапайым ролик пен CAM қызметіне минималды әсер етеді.
Көтергіш платформалар мен қайштардың көтергіштері қауіпсіздік жүйелеріндегі WMR клапандарын қамтиды. Роликтің орналасуы қауіпсіздік жолақтарының немесе платформаның белгілі бір биіктікке жеткенін көрсетуі мүмкін. Бұл физикалық тексеру қауіпсіздік тізбегіне резерв қосады және механикалық орналасуды қажет ететін ережелермен сәйкес келеді.
Техникалық қызмет көрсету және ақаулықтарды жою
Монтаж бетінің айналасындағы сыртқы ағу әдетте бүлінген о-сақиналарды немесе дұрыс емес клапанды көрсетеді. Бекіту тығыздағышты тексеру және ауыстыру сыртқы ағып кету проблемаларын шешеді. Орнату беті тегіс болып қалады және зақымдалмайды, қайталанудың алдын алады.
Ішкі ағып кету суда ағып кетушілерді клапандарды жайып ұстаған кезде баяу ағып кетеді. Бұл көбінесе ластанған сұйықтықтың шыңы мен ұңғымасынан пайда болады. Сұйықтық тазалығы мен алмастырғыш сүзгілерді тексеру түбірдің себебін ескереді. Ауыр жағдайларда клапан ауыстыру қажет болуы мүмкін, егер тозу қолайлы шектерден асып кетсе.
Жабысқақ немесе жалқау операциясы шыңы ұңғыманың ішіне еркін қозғалмаған кезде болады. Ластану қайтадан себептер тізімін алады, бірақ көрсетілген температурадан тыс немесе тұтқырлығы ауқымынан тыс жерде жұмыс істеу қиындықтар туғызады. Гидравликалық сұйықтықтың техникалық сипаттамалары барынша, техникалық сипаттамаларда жұмыс істеуді басқару WMR-ді басқару клапандарымен жұмыс істеуге жол бермейді.
Басқа клапан түрлерімен салыстырғанда
WMM сериялары іске қосу үшін роликтің орнына қол тұтқасын қолданады. Операторлар қолмен тұтқаны қолмен жылжытыңыз, ол адамдар тікелей жұмыс істейтін басқару элементтері үшін жақсы жұмыс істейді. WMD сериялары тұтқаны айналып тұрған тұтқасы бар, қосымша қолмен басқару опциясын ұсынады.
Электрлік жұмыс істейтін соленоидты клапандар қашықтан басқару пульті, бірақ электр қуаты мен басқару сигналдарын қажет етеді. Бұл клапандар механикалық түрлерге қарағанда тез ауысады, бірақ сымдар, соленоидтар және электронды контроллерлер арқылы ықтимал сәтсіздіктерді енгізіңіз. Бағыттағы бақылау клапаны WMR осы алаңдаушылықтарды механикалық іске қосу мағынасы бар қосымшаларда жояды.
Ұшқыштармен жұмыс істейтін клапандар үлкенірек шпалдарды ауысу үшін гидравликалық қысымды қолданады, бұл кішігірім жұмыс күштерімен жоғары ағындарды бақылауға мүмкіндік береді. Бұл клапандар толығырақ бағаланады және тікелей-қатаң WMR дизайнымен салыстырмалы күрделілікті қосады. WMR ағынды және қысым мүмкіндіктері ішіндегі қосымшалар үшін қарапайым дизайн көбінесе сенімді және үнемді дәлелдейді.
Қысымды басқару мәселелері
P, A және B порттары 315 жолақты қауіпсіз ұстайды, ал T портының шектеулері жүйені жобалауды талап етеді. Резервуардағы кез-келген шектеулер немесе қысымдалған резервуарды пайдалану T портында қысымды арттырады. Бір танк сызығын бөлісетін басқа клапандардан кері қысым бұл портқа де әсер етеді.
Қайтар- мыжылған ағынмен клапандарға бөлек ыдысты орнату T порт қысымын басқаруға көмектеседі. Кейбір дизайнерлер минималды шектеулі ыдысқа тікелей қосылатын арналдырылған төмен қысымды қайтару көп мөлшерін пайдаланады. TORT PORT қысымы мүмкін болатын жүйелер үшін, бағыттаушы клапанның жоғары қысымды нұсқаларын көрсете отырып, WMR жоғары қысымды нұсқаларын көрсете отырып, ерте тығыздағыштың алдын алады.
Тексеру клапандары немесе шектеушілер белгілі бір тізбектердегі жерлерде T портында күтпеген жерден қысым жасай алады. Дизайн кезінде мұқият тізбекті талдау осы жағдайларды анықтайды. Пайдалану кезінде портдағы қысым өлшеуіштері нақты жағдайлар нақты шарттардың ішінде қалатынын тексеріңіз.
Ағынды бақылау интеграциясы
Бағыттағы басқару клапаны WMR ағынының бағытын ауыстырады, бірақ ағымды тікелей бақылауға болмайды. Көптеген қосымшалар актератордың жылдамдығын реттеу үшін қосымша ағындарды бақылауды қажет етеді. Инелер клапандары немесе қысыммен өтелетін ағындарды басқару тізбегіне де, тікелей клапан порттарында орнатылады.
Кейбір WMR модельдері PORT-ке тікелей орнатылатын бұрандалы картридждің шектеулерін қабылдайды. Бұл B08, B10 немесе B12 өлшемді штепсельдері қарапайым ағындарды шектеу және қысымның шырынын жеңілдетуді қамтамасыз етеді. Біріктірілген дизайн кеңістікті үнемдейді және гидравликалық көп қырлы бөлшектердің санын азайтады.
Есептегіш ағынын басқару сұйықтықты шектейді Жетекке кіретін сұйықтықты шектейді, метражды басқару. Таңдау жүктеме сипаттамаларына және басқарудың қажетті сапасына байланысты. Бағыттағы басқару клапаны WMR-ді клапанның айналасында тиісті тізбекті дизайн арқылы да қабылдайды.
2025 жылға арналған нарықтық пікірлер
Жеткізу тізбегі бойынша сын-қатерлер гидравликалық компоненттердің болуына әсер етеді. Мамандандырылған WMR конфигурацияларының қорғасын уақыты бірнеше айға созылуы мүмкін, олар бірнеше айға созылуы мүмкін.
Стандартты NG6 конфигурациясы үшін баға ірі өндірушілерден шамамен 800 АҚШ долларын құрайды. Екінші нарық балама нұсқаларды ұсынады, кейде пайдаланылған клапандармен, кейде 150-ден 200 долларлық диапазонда қол жетімді. Алайда, пайдаланылған клапандарды сатып алу ішкі жағдайды тексеру үшін мұқият тексеруді қажет етеді және мерзімінен бұрын сәтсіздікке жол бермейді.
Bosch Rexroot сияқты премиум-брендтерді және өндірушілердің өндірушілерінің үйлесімді баламаларын қамтитын көп мөлшерде стратегиялар және Hengli сияқты өндірушілердің баламалары. ISO 4401 Стандарттау дегеніміз, егер техникалық сипаттамалар сәйкес келсе, брендтер арасында ауысу мүмкін болып қалады. Бірнеше жеткізушілер үшін бекітілген жеткізушілер тізімдерін жүргізу ағымдағы нарықтық ортадағы тәуекелді азайтады.
Қазіргі автоматтандырудағы рөл
Зауыттар қосымша сенсорлар, контроллерлер және желілік қосылымды қосқан сайын, қарапайым механикалық бағыттағыш клапан Стратегиялық артықшылықтарды ұсынады. Оны бұзу мүмкін емес, бағдарламалық жасақтама жаңартулары қажет емес және алдын-ала айтылмайды. Бұл сенімділік механикалық резервтік көшірме қажет ететін қауіпсіздікті қажет ететін функциялар үшін құнды болады.
Еуропалық ережелер «Кибер ырым болу» аккаунты цифрлық өнімнің қауіпсіздігіне бағытталған. WMR клапаны сияқты таза механикалық компоненттер осы талаптардың сыртында, машиналар өндірушілерінің сәйкестікті жеңілдетеді. Клапанды жүйеге киберқауіпсіздік осалдығын енгізбейтін қауіпсіз іргетас қабатын ұсынады.
Энергия тиімділігі гидравликалық жүйелерді оңтайландыруға деген қызығушылықты білдіреді. Бағыттағы бақылау клапаны WMR-дің өзі энергияны үнемдемейді, оның сенімділігі мен ішкі ағуы төмен тиімділігі жалпы жүйенің тиімділігіне ықпал етеді. Тиісті ағынды рейтингі бар мөлшердегі клапандар қысым тамшылары мен ысырап етудің ысыраптығын азайтады.
Дұрыс конфигурацияны таңдау
Бағыттағы басқару клапанын таңдау WMR қосымшаның талаптарын түсінуден басталады. Максималды ағын және қысым NG6 немесе NG10 мөлшері сәйкес келетіндігін анықтайды. Жетек түрі және қалаған бейтарап позициялы мінез-құлық қажет белгішенің конфигурациясын талап етеді.
Роликті орналастыру клапаны механикалық жүйемен қалай біріктіретініне әсер етеді. R-Type Rollers қондырғысы Бір жағынан, U-Type Rollers басқа жағына орнатылады, сонымен қатар, CAM орналастыруға икемділікке мүмкіндік береді. Қажетті және қол жетімді Cam геометриясының қолданылуы осы таңдауға әсер етеді.
Материалдарды таңдау сұйықтықтың түріне және температура шегіне байланысты. Стандартты ҮӨ-дің тығыздағыштары өнеркәсіптік температураның типтік ауқымында мұнай негізіндегі гидравликалық маймен жұмыс істейді. Жоғары температуралы қосымшалар немесе синтетикалық сұйықтықтар әр түрлі жағдайларға төзімді FKM пломбаларын қажет етуі мүмкін. Химиялық үйлесімділікті тексеру тығыздағыштың ісінуі немесе нашарлауының алдын алады.
Құжаттама және қолдау ресурстары
Өндірушілер веб-сайттар арқылы WMR-ді басқару клапанының егжей-тегжейлі техникалық құжаттамасын ұсынады. Деректер парақтарының нақты сипаттамалары, өлшемдері және тапсырыс кодтары. Орнату бойынша нұсқаулықтар орнату процедуралары мен моментті мәндерді егжей-тегжейлі қамтиды.
Әр түрлі форматтағы CAD модельдері машина дизайны мен манифолд қалауы бойынша анықталады. Бұл 3D өкілдіктері физикалық прототиптеуден бұрын кедергілерді тексеруге мүмкіндік беретін дәл клапан конверттері мен порт орындарын көрсетеді. Көптеген өндірушілер жалпы дизайн бағдарламалық жасақтамасына импортталатын қадамдар немесе игес форматтарында модельдерді ұсынады.
Өтініш инженерлік қолдау кешенді аудандық дизайн сұрақтарын шешуге көмектеседі. Өндірушілер ерекше қосымшалар үшін нақты конфигурацияларды ұсына алатын немесе бар жүйелердегі ақауларды жоюға болатын техникалық топтарды жүргізеді. Дизайн кезеңінде осы ресурстарды пайдалана отырып, қымбат қателіктер мен қайта жобаланбайды.
Қорытынды пікірлер
Бағыттағы басқару клапаны WMR механикалық позицияны басқару және сенімді коммутация заты электронды талғаммен салыстырғанда қосымшаларға қызмет етеді. Оның дәлелденген дизайны тау-кен өндірісі, металл өңдеу және электронды басқарудың осалдығынсыз материалдық өңдеудегі жағдайды талап ететін шешімдер. Оның мүмкіндіктері мен шектеулерін түсіну инженерлер инженерлерге тиімді қолдануға мүмкіндік береді.
Сұйықтықты дұрыс басқару клапан өмірін едәуір кеңейтеді. Тазартқыш стандарттарын сақтау, көрсетілген температура мен тұтқырлық ауқымдары бойынша жұмыс істеп, TORT PORT қысымын басқару сәтсіз режимдердің көпшілігінде. Бұл қарапайым сақтық шаралары Бағыттауды басқару клапаны WMR-ді ондаған жылдар бойы қамтамасыз ететін тұрақты компонент жасайды.
Дүниежүзілік сандық түрлендіруге итермелейді, WMR клапаны механикалық шешімдердің әлі де маңызды рөлдері бар екенін дәлелдейді. Оның бұзылуы немесе қашықтан басқару қабілетсіздігі қауіпсіздікті қамтамасыз етеді. Машинаның орналасуы мен гидравликалық әрекеті арасындағы физикалық байланыс қауіпсіздік жүйелері болжауға болатын әрекеттерді жасайды. Осы себептермен WMR бағытын басқару клапаны заманауи өнеркәсіптік гидравликада өзекті болып қала береді.
