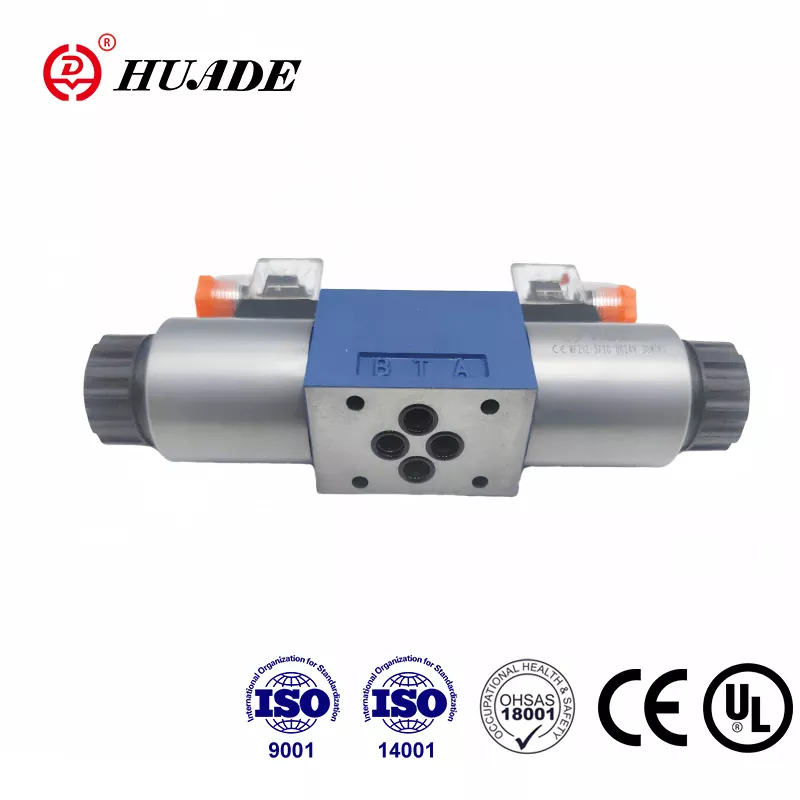

1979 жылдан бастап Rexroth-пен екі рет ынтымақтастық, Huade Hydraulic Қытайдың гидравликалық өнеркәсібінде жетекші өндіруші болды. 4WE 10 D типті Huade® бағыттаушы катушка клапаны Rexroth өнімдерін алмастырады. Соленоидты бағыттаушы клапан сериясы CE және UL сертификаттарынан өтті. Бұл клапандар жақсы сапасы мен бағасы төмен танымал өнімдермен бәсекеге қабілетті. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® - Қытайдың гидравликалық өнеркәсібіндегі көрнекті бренд. Huade® гидравликалық бағыттаушы клапандар қорғаныс жабдықтарын жаңғыртуға жәрдемдесу үшін көптеген ұлттық техникалық және қорғаныс құралдарын түрлендіру жобаларына қатысады.
|
Жұмыс қысымы макс. |
A.B.P порттары (МПа) |
31,5 дейін |
|
Порттар T (МПа) |
16 |
|
|
Максималды ағын (л/мин) |
120 |
|
|
Көлденең қима (0 ауысу орны): |
With symbol Q approx.6 % of the nominal area |
|
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
|
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
|
|
Салмағы (кг) |
1 электромагниттік клапан |
5.1(DC),4.3(AC) |
|
2 электромагниттік клапан |
6,7(тұрақты ток),5,1(AC) |
|
Ерекше өзгешеліктері:
▶ Стандартты нұсқа ретінде тікелей электромагниттік басқарылатын бағыттаушы катушка клапаны
▶ Алынбалы катушкалары бар дымқыл істік тұрақты немесе айнымалы ток соленоидтары
▶ Керемет контур
▶ Орамдарды қысым өткізбейтін камераны ашпай-ақ ауыстыруға болады
▶ Орталық немесе жеке электр қосылымдарын таңдау
▶ Қосымша қолмен жүру
▶ Ұзақ өмір
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
4WE 10 бағыттаушы клапандар негізінен корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Тыныштық күйінде басқару орамасының (3) орталық немесе бастапқы күйінде кері серіппелердің (4) көмегімен ұсталады (импульстік катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш электромагниттермен (2) басқарылады. Соленоидтың (2) күші басқару катушкасына (3) әсер етіп, оны тыныштық күйінен қажетті соңғы орынға жылжытады. Бұл P-ден A-ға және В-дан T-ге немесе P-ден В-ға және А-дан T-ге еркін ағынға мүмкіндік береді.
Электромагнитті (2) токтан ажыратқанда реттеуші катушка (3) кері серіппемен (4) бастапқы күйіне оралады.
Қосымша қолмен жүру (5) басқару катушкасын (3) соленоидтарды қуатсыз жылжытуға мүмкіндік береді.
WE 10 30B сериясының құрылымдық диаграммасы
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер.
4. Клапандарды бекіту бұрандалары үлгі кітабына сәйкес таңдалуы және қолданылуы керек.
5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
