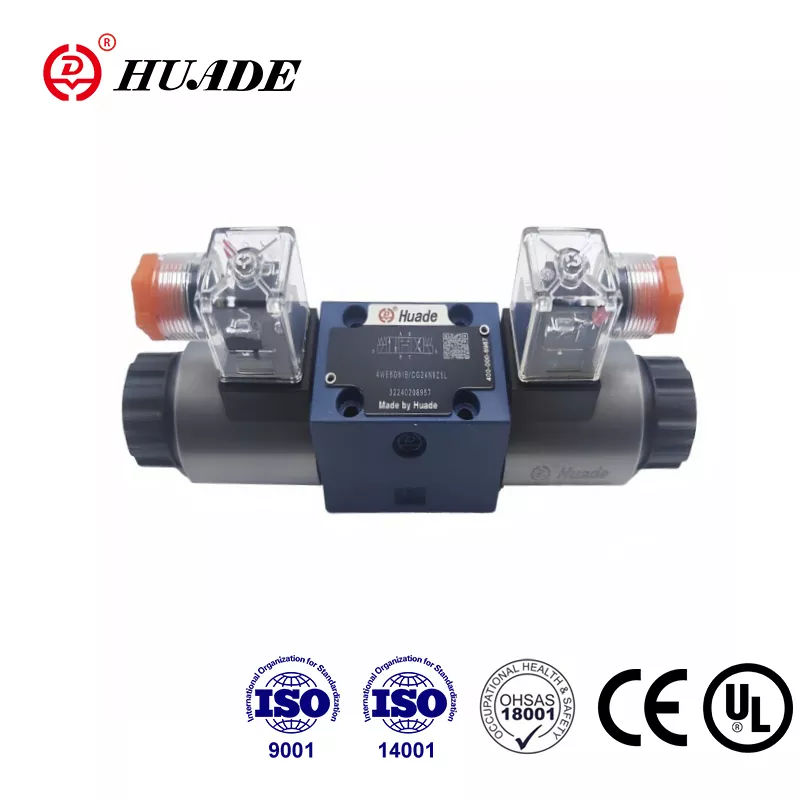

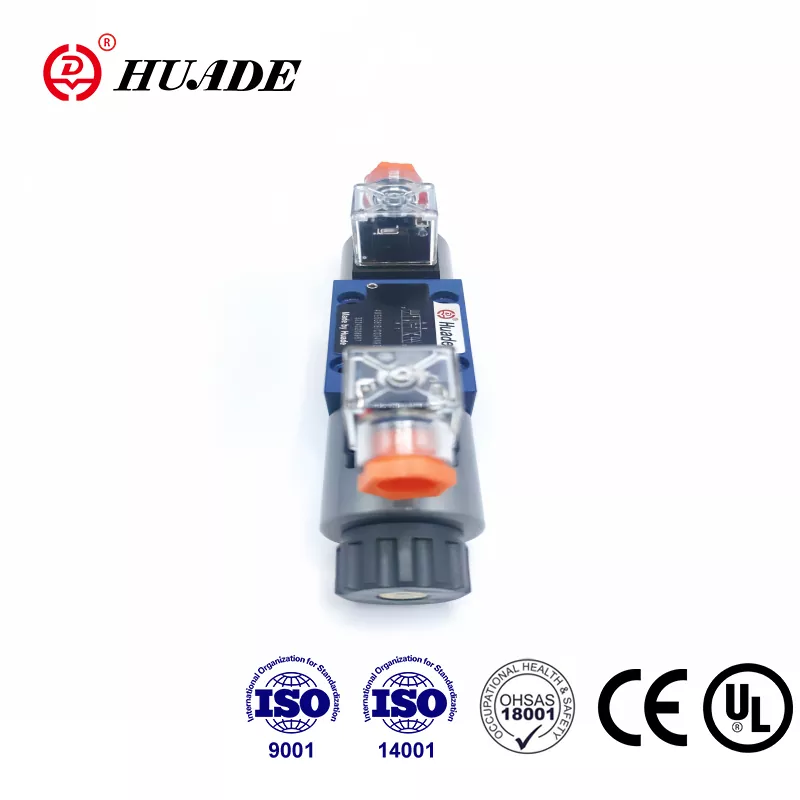

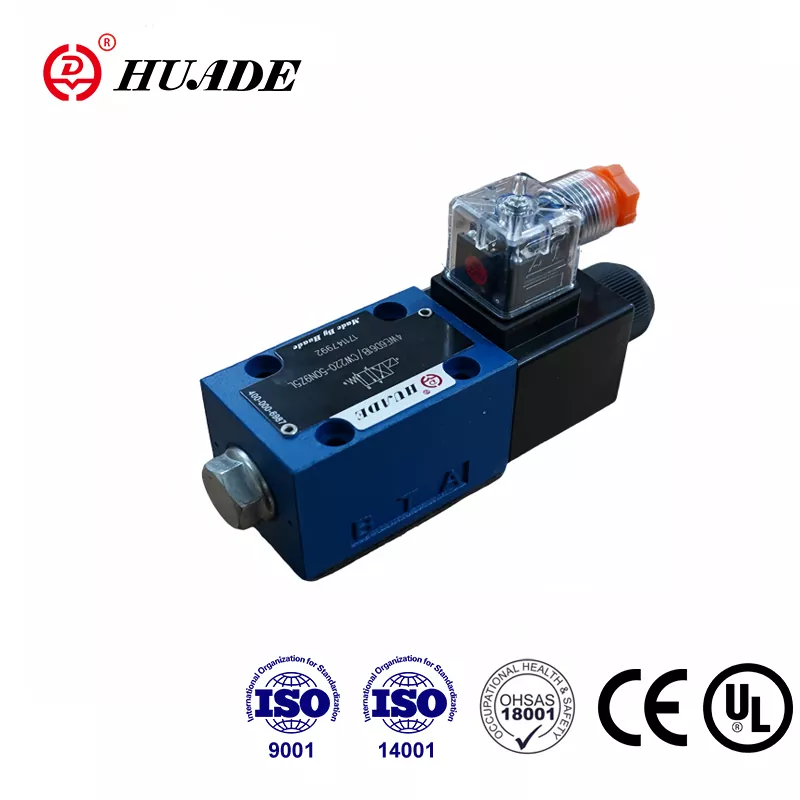

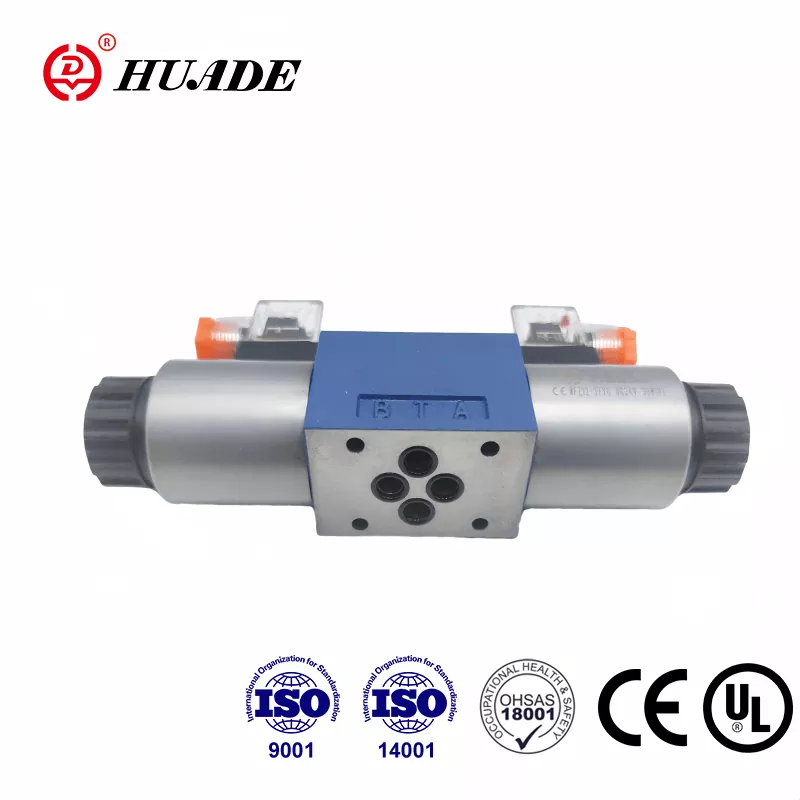

Қытайдың гидравликалық өнеркәсібіндегі жетекші өндіруші ретінде Huade 1979 жылдан бастап Rexroth компаниясымен екі рет ынтымақтасады. Huade® 4WE 6 Y бағыттаушы катушка клапаны әртүрлі өнеркәсіптік орталарда кеңінен қолданылады. Ол Rexroth ұсынған модельді алмастыра алады. Ол Қытайда және шет елдерде жаппай сатылады. Huade әр бағыттаушы клапанның жоғары өнімділігін қамтамасыз ету үшін сапаға үлкен мән береді. Huade-де әлемнің түкпір-түкпірінен әкелінген 750 озық өндіріс жабдығы бар. Соленоидты бағыттаушы клапан сериясы CE сертификатынан өтті. Зауыт ISO9001, ISO14001 және ISO45001 стандарттарынан өтті. Huade® гидравликалық электромагниттік клапандар тұрақты өнімділікке байланысты Қытайдағы әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Гидравликалық |
|||
|
Максималды жұмыс қысымы A,B,P порттары (Мпа) |
35,0 дейін |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A және B таңбалары бар T порты су төгетін порт ретінде пайдаланылуы керек |
|||
|
Максималды ағын (л/мин) |
80(-);60(～) |
||
|
Қысымды сұйықтық |
Минералды майлар немесе фосфат эфирлері |
||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
||
|
Ластану дәрежесі |
NAS 1638 сыныбына сәйкес гидравликалық сұйықтықтың рұқсат етілген ең жоғары ластану дәрежесі9. |
||
|
Электрлік |
|||
|
Кернеу түрі |
DC |
Айнымалы ток 50/60 Гц |
|
|
Қолжетімді кернеулер (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Қуатты тұтыну (Вт) |
30 |
||
|
Ұстау қуаты (VA) |
- |
50 |
|
|
Қосылу қуаты (VA) |
- |
220 |
|
|
Міндет |
үздіксіз |
||
|
IS0 6403-ке ауысу уақыты |
ҚОСУЛЫ (мс) |
25-тен 45-ке дейін |
10-20 |
|
ӨШІРУ (мс) |
10-нан 25-ке дейін |
15-тен 40-қа дейін |
|
|
DIN бойынша қорғаныс |
IP 65 |
||
|
Ауыстыру жиілігі (цикл/сағ) |
15000 дейін |
7200 дейін |
|
|
Электр қосылымдарымен қорғаныс өткізгіші (PE) |
|||
Ерекше өзгешеліктері:
▶ Тікелей соленоидты жетекті бағыттаушы золотник клапанының жоғары өнімді нұсқасы
▶ Алынбалы катушкасы бар дымқыл істік тұрақты немесе айнымалы ток соленоидтары
▶ Соленоидты катушканы 90° бұруға болады
▶ Жеке немесе орталық қосылымдар ретінде электр қосылымдары
▶ Орамды ауыстырған кезде қысымды өткізбейтін камераны ашу қажет емес
▶ Қолмен қайта анықтау, қосымша
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
4WE 6 Y типті бағыттаушы клапандар электромагниттік басқарылатын бағыттаушы катушкалар болып табылады. Олар сұйықтықтың басталуын, тоқтауын және бағытын басқарады.
Негізінде бағытты басқару клапандары 4WE 6 корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Токсыз күйде реттегіш золотник (3) кері серіппелердің (4) көмегімен бейтарап немесе бастапқы күйде ұсталады (импульстік катушкалардан басқа). . Соленоидтардың (2) күші басқару катушкасындағы (3) плунжер (5) арқылы әрекет етеді және оны бейтарап күйден қажетті соңғы күйге дейін итереді. Бұл P-ден A-ға және В-дан T немесе P-ге еркін ағын береді. В-ға және А-дан Т.
Электромагнитті (2) қуатсыздандырған кезде, реттеуші катушка (3) кері серіппелердің (4) көмегімен бейтарап күйіне оралады.
Қосымша қолмен ауыстыру (6), соленоидты қуатсыз басқару катушкасын (3) жылжытуға мүмкіндік береді.
WE 6 61B құрылымдық диаграммасы
