Қысымды жеңілдету клапандары(PRVS) маңызды Өнеркәсіптік жүйелердегі қауіпсіздік құрылғылары. Олар автоматты түрде артық шығады Жабдықтың зақымдануын, жүйенің бұзылуын немесе қауіпті жарылыстардың алдын алу үшін қысым. Бұл клапандар қалай жұмыс істейтінін және олардың жұмыс күйі қаншалықты маңызды екенін түсіну қауіпсіз және тиімді өндірістік операцияларды жүргізу.
Бұл жан-жақты талдау Негізгі принциптерден қысымның пайда болу клапандары туралы білуіңіз керек бақылаудың жетілдірілген әдістері. Біз әр түрлі клапандарды зерттейміз, Жалпы проблемалар, техникалық қызмет көрсету стратегиясы және оларды сақтайтын салалық стандарттар Қауіпсіз қауіпсіздік құрылғылары дұрыс жұмыс істейді.
Қысымды жеңілдететін клапан қауіпсіздік сияқты қысымдалған жүйелер үшін күзет. Оны автоматты түрде шығару түймесі деп ойлаңыз Қысым тым жоғары болған кезде ашылады. Жүйе ішіндегі қысым а-ға жеткенде Қауіпті деңгей, клапан қысымдалған сұйықтықтың кейбіріне (газ немесе сұйық) қашу. Қысым қауіпсіз деңгейге түскеннен кейін, клапан жабылады қайтадан.
Клапан қарапайым, бірақ Тиімді механизм. Көктемгі немесе пилоттық жүйе қысым көрсетіп отырады. Қысым серіппелі күш-жігерді жеңуге жеткілікті күшті болған кезде, клапан ашылады. Бұл автоматты түрде адамның бақылауынсыз, оны жасайды Қысыммен байланысты апаттардан сенімді соңғы қорғаныс желісі.
Артық қысымға қатысты өндірістік авариялар апатты болуы мүмкін. Әйгілі үш миль аралының ядролық апаты атап өтті Бұл клапандар қаншалықты маңызды. Тиісті қысымын жеңілдетпестен, Жабдық жарылып, тудыруы мүмкін:
PRVS соңғы қауіпсіздік тосқауылы ретінде қызмет етеді, Басқа басқару жүйелері істен шыққан кезде адамдар мен жабдықты қорғау.
Негізгі компоненттерді түсіну көмектеседі Бұл клапандардың қалай жұмыс істейтінін түсіндіріңіз:
Клапан элементтері: Дискіні, оның ішінде негізгі қозғалмалы бөліктер (ашылатын бөлігі және Жабық болған кезде ағып кетпейтін тығыздағыштарды жабады).
Сезім элементтері: Бұл анықталған қысым өзгереді. Олар диафрагмалар болуы мүмкін (үшін) төмен қысым, жоғары дәлдікті қосымшалар) немесе поршеньдер (жоғары қысым үшін) ауыр пайдалану).
Анықтама күші элементтері: Әдетте, әдетте қысым деңгейін орнататын реттелетін бұлақтар Клапан ашылады. Саңылаулар мен қысым камералары сияқты қосымша бөлшектер дәл баптайды клапанның жауабы.
Материалдар: Жалпы материалдарға жалпы пайдалану және тот баспайтын болаттан жасалған жезден тұрады (303-сыныптар, Коррозиялық орталар үшін 304 немесе 316). Таңдау қандай түріне байланысты сұйықтық клапан тұтқалары және жұмыс жағдайлары.
Эмерсонның j-series пайдалану сияқты заманауи клапандар Төменгі қысымның әсерін төмендететін теңгерімді белгілер, жасау олар дәлірек және сенімді.
Өнеркәсіптік қосымшалар
PRVS көптеген салаларда кездеседі:
Мұнай және газ: Құбырларды және технологиялық жабдықтарды қауіпті қысымның арқасынан қорғау.
Химиялық өңдеу: Реакторлардың жарылыстарының алдын алу және қашып кетуден қорғау реакциялар.
Бу жүйелері: Қазандықтарды қорғау және бу тарату желілері Өсімдіктер және өндірістік нысандар.
Суды тазарту: Суды өңдеуде және таратуда қауіпсіз қысымдарды сақтау Жүйелер.
Фармацевтикалық өндіріс: Стерильді контейнерлер мен өңдеу жабдықтарын қорғау.
HVAC жүйелері: Ғимараттардағы жылыту және салқындату жүйелерінің қауіпсіз жұмысын қамтамасыз ету.
Жалпы қысымдар
Бірнеше жағдай қауіпті болуы мүмкін Қысым жинау:
Екі түрге де қарсы болса да Артық қысым, олар басқаша жұмыс істейді:
Қысымды жеңілдету клапандары (PRV): Біртіндеп ашылады және әдетте сұйықтықтармен қолданылады. Олар бастайды Қысымдағы қысым кезінде 3-5% -дан жоғары және толығымен жабыңыз белгіленген нүктеден 2-4% төмен түседі.
Қауіпсіздікті жеңілдету клапандары (SRV): «Поп» акциясы арқылы тез ашыңыз және газдармен бірге қолданылады немесе бу. Олар қысым қысымынан 10-20% -дан жоғары қысымды көтере алады.
Аралас клапандар: Сұйықтықты да, газдарды да, біртіндеп және Сұйықтық түріне байланысты поп әрекеті.
Көктемгі жүктелген клапандар
Бұл ең көп таралған түрі, a көмегімен Клапанды жабық ұстау үшін көктем.
Артықшылықтары:
Кемшіліктері:
Үздік қолданылады: Бу қазандары, жалпы технологиялық қосымшалар
Теңгерілген белгілер / поршеньдер клапандары
Бұл клапандар кері қысымның орнын толтырады әсер немесе поршень жүйесін пайдаланып әсері.
Артықшылықтары:
Кемшіліктері:
Үздік қолданылады: Айнымалы қысым, лас немесе коррозиялық қызметтері бар жүйелер

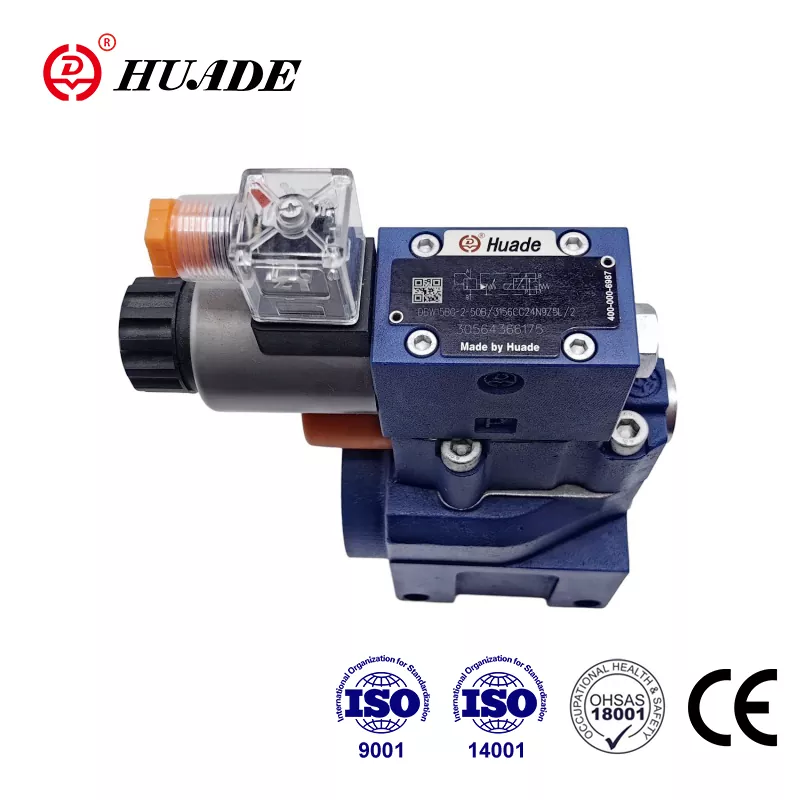

Пилоттық жұмыс істеп тұрған клапандар
Оларды басқару үшін кішкене пилоттық клапанды қолданады үлкенірек негізгі клапан.
Артықшылықтары:
Кемшіліктері:
Үздік қолданылады: Үлкен сыйымдылығы, жоғары қысымды қосымшалар
Дискілер
Бұл жіңішке металл дискілері, олар қашан жараланады қысым тым жоғары болады.
Артықшылықтары:
Кемшіліктері:
Үздік қолданылады: Сирек кездесетін оқиғалар, коррозиялық орта
Арналған рельефті клапандар
Бұл арнайы клапандар ішінде ашық Миллисекундтар кенеттен қысымға қарсы тұрудан қорғайды.
Артықшылықтары:
Кемшіліктері:
Үздік қолданылады: Құбырлардағы жылдам қысымның өзгеруінен қорғау
Қысымды орнатыңыз
Бұл клапанның қысымы аша бастайды. Мұны мұқият калибрлеу керек, әдетте үш рет тексеріледі ± 3% немесе 0,1 бардың дәлдігін қамтамасыз етіңіз. Қалыпты жұмыс қысымы болуы керек Жуудың алдын алу үшін белгіленген қысымның кем дегенде 20% -дан төмен (кем дегенде 10%).
Жеңілдететін қысым және қысым
Рельеф қысымы Set Resculs Plus Артық қысымға жатқызу. Әр түрлі қосымшалар әр түрлі қысымға мүмкіндік береді Деңгейлері:
ASME стандарттары қысқартудың 10% дейін шектеледі Көптеген кемелер үшін ең көп рұқсат етілетін жұмыс қысымы (мав) немесе өрт кезінде 21% Төтенше жағдайлар.
Қысым және үрлеу
Қысым клапан толығымен болған кезде қайтадан жабылады. Соққы - бұл қысым мен қысымның арасындағы айырмашылық қысым, әдетте 4-20%. 3-5% маржасы шашыраудың алдын алады.
Максималды рұқсат етілген жұмыс қысымы (Mawp)
Бұл қорғалған ең жоғары қысым жабдық қауіпсіз ұстай алады. Қысым клапанның қысымы MAWP-ден аспауы керек және Рельефтің қысымы максималды жинақталған жинақталған қысымнан аспауы керек (Maap).
Әдеттегі сәтсіздік режимдерін түсіну көмектеседі Ақаулықтарды жою және алдын-алу:
Қысымда клапан ашылмайды
Себептері:
Зардаптар: Жүйелік қысым, ықтимал жабдықтың зақымдануы немесе жарылуы
Жүйе көбейту (клапан сәтсіз) Ашық)
Себептері:
Зардаптар: Апаттық сәтсіздік, қауіпсіздік инциденттері (үш миль арал сияқты)
Клапанның ағуы
Себептері:
Зардаптар: Энергия жоғалту, қоршаған ортаны шығару, жүйенің тиімсіздігі
Шұңқырлар мен діріл
Себептері:
Зардаптар: Клапанның тез тозуы, құбырлардың зақымдануы, шуыл
Жабысып, кию және коррозия
Себептері:
Зардаптар: Клапанды сәтсіздік, күтпеген жерден ағып кету, қауіпсіздік жүйесі ымыраға келу
Проблемалардың көпшілігі жүйелік мәселелерден туындайды клапан ақаулары емес, дұрыс таңдаудың маңыздылығын атап көрсете отырып, Орнату және техникалық қызмет көрсету.
Техникалық қызмет көрсету стратегиясы
Профилактикалық қызмет көрсету: Тұрақты тексеру, тазарту, майлау және тестілеу. Тәуекел Бағдарламалар жылдық техникалық қызмет көрсетуді қажет етуі мүмкін.
Негізгі күрделі жөндеулер: Бөлшектеу, бұзбайтын тестілеу, компонент ауыстыру және толық тестілеуге қызметке оралғанға дейін.
Диагностикалық әдістер
Негізгі тексеру: Көрнекі тексеру және ағып кету сынақтары айқын проблемаларды анықтай алады.
Жетілдірілген бұзбайтын тестілеу (NDT):
Бұл жетілдірілген әдістер анықтай алады Ертерек проблемалар, шығындарды азайту және сәтсіздіктердің алдын алу.
Ақылды бақылау және болжамды Қолдау
Қазіргі заманғы технологиялар күрделі ұсынады Мониторинг жүйелері:
Сымсыз акустикалық бақылау: RoseMount 708 сияқты жүйелер клапан жұмысынсыз анықтай алады физикалық байланыс.
Позиция таратқыштары: Fisher 4400 монитор клапаны сияқты құрылғылар үздіксіз.
Жасанды интеллект: AI және машинаны оқыту Болжамдарды бақылауды талдау олар болғанға дейін сәтсіздіктер.
Осы технологиялар туралы есепті пайдаланатын компаниялар жоспарланбаған өшірулердің 50% -ға дейін төмендеуі. Shell компаниясының жетістіктері, генерал Моторлар және фрито-лайм, миллиондаған доллардан үнемдеуді болжайды Техникалық қызмет көрсету бағдарламалары.
Тәуекелге негізделген тексеру (RBI) және Сенімділікке негізделген техникалық қызмет көрсету (RCM)
Rbi: Техникалық қызмет көрсетуге мүмкіндік беретін сәтсіздік пен салдардың ықтималдығын анықтайды тәуекелге бағытталған ресурстар.
Rcm: А алады Функционалдық бағытталған тәсіл, техникалық қызмет көрсетудің тиімді міндеттерін анықтау әр компонент.
Бұл тәсілдер оңтайландыру үшін бірге жұмыс істейді техникалық қызмет көрсету кестелері және жүйенің жалпы сенімділігін арттыру.
Салалық стандарттардың сақталуы Қауіпсіздік және заңды пайдалану үшін қажет:
ASME қазандықтары және қысым коды коды
API стандарттары
ISO 4126 сериясы
Қауіпсіздікті қамтитын халықаралық стандарттар клапанға қойылатын талаптар, соның ішінде пилоттық-пайдаланылған клапандар мен жарқыл дискілер.
Қысым жабдықтары директивасы (пед) 2014/68 / ЕО
CE таңбалауды талап ететін еуропалық ережелер Қысым жабдықтарына сәйкестігін бағалау.
OSHA талаптары
АҚШ-тың жұмыс орнындағы қауіпсіздік ережелері тыйым салады Клапанның оқшаулануы және тәуелсіз қысымын реттеу жүйесін қажет етеді.
Технология тенденциялары және болашақ Әзірлеу
Сандық интеграция
Қазіргі PRV-ді үнемі қосады Сандық бақылау және басқару жүйелері. Смарт-клапандар оларды жеткізе алады Күй, техникалық қызмет көрсету қажеттіліктерін болжау және өнімділікті автоматты түрде оңтайландыру.
Жетілдірілген материалдар
Жаңа материалдар коррозияға қарсы тұрады және қатал ортада ұзаққа созылады. Бұл материалдар техникалық қызмет көрсетуді азайтады Талаптар және сенімділікті арттыру.
Модельдеу және модельдеу
Компьютерлік модельдеулер инженерлердің дизайнына көмектеседі жақсырақ клапан жүйелері және әртүрлі жағдайларда қойылымдар. Осы Қымбат физикалық тестілеу қажеттілігін төмендетеді.
Экологиялық мәселелер
Жаңа клапандар шығарындыларды азайтады және қауіпсіздікті сақтау кезінде қоршаған ортаға әсері. Бұл әсіресе Химиялық өңдеу және мұнай өңдеу қосымшалары маңызды.
Қысымды жеңілдету клапаны тұрақты параметрлерді де қамтиды (қысым мен ағынның қуаты сияқты) және Өтпелі жауап сипаттамалары (уақыт пен кернеудің ашылуы сияқты). Сенімділік стандарттардың сәйкестігіне, тұрақты техникалық қызмет көрсетуге және Көру, ақылды бақылау жүйелері.
Соңғы зерттеулерден маңызды жаңалықтар:
Дизайн және таңдау үшін:
Пайдалану және техникалық қызмет көрсету үшін:
Нормативтік сәйкестік үшін:
Бизнесті қолдау үшін:
Осы ұсыныстарды орындау арқылы және Қысымды реттелетін клапанды басқаруға жан-жақты көзқарасты сақтау, Ұйымдар қауіпсіз, сенімді және үнемді операцияларды қамтамасыз ете алады Барлық нормативтік талаптарға сай.
Қысымды жеңілдету клапанының болашағы Технология ақылды болып табылады, ақылды бақылау, болжамды техникалық қызмет көрсету және қауіпсіздікті және сенімділікті арттыруды жалғастыра отырып, алдыңғы қатарлы материалдар. Қалу Осы оқиғалар туралы хабардар етті және озық тәжірибені енгізу болады ең жоғары деңгейге жеткенде бәсекелестік артықшылықты сақтау үшін қажет қауіпсіздік деңгейлері.
