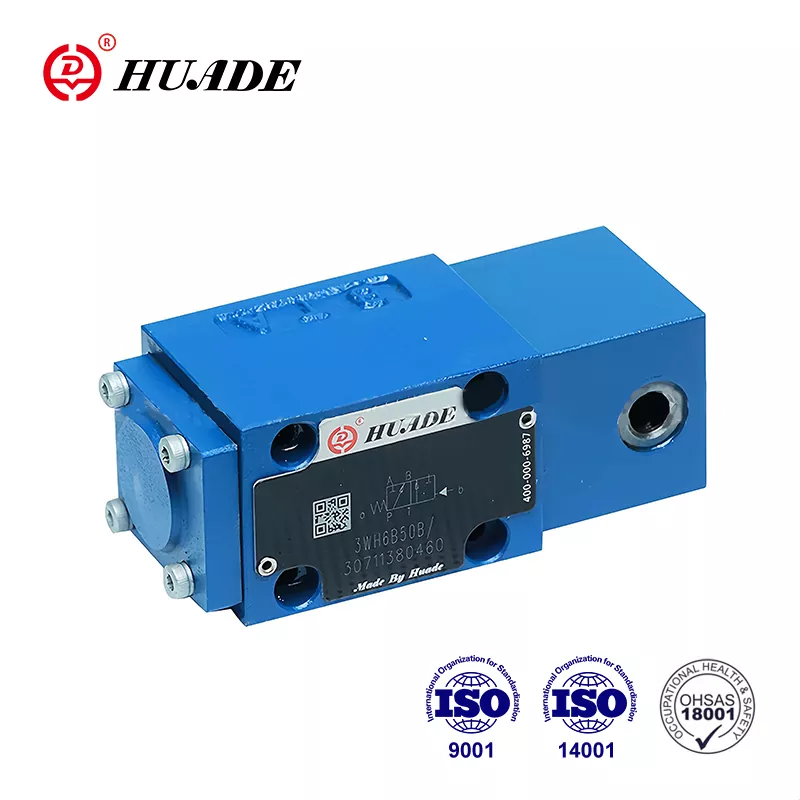

Қытайдың гидравликалық өнеркәсібіндегі жетекші өндіруші ретінде Huade Hydraulic Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастық тәжірибесіне ие болды. WH типті Huade® бағытты басқару клапаны осы желідегі ұқсас өнімдерге қарағанда технологияда жетілдірілген және берік. Huade гидравликалық өнімдердің жоғары сапасын қамтамасыз ету үшін әлемнің түкпір-түкпірінен әкелінген 750-ден астам озық өндірістік жабдықты басқарады. Ол осы желідегі ұқсас өнімдерге қарағанда технология жағынан озық және берік. Зауыт халықаралық стандарттарға сәйкес келеді, атап айтқанда, ISO9001, ISO14001 және OH SAS18001. Huade Hydraulic шығарған бағыттаушы клапандар сериясы теңіз гидравликалық жүйесінде кеңінен қолданылады. Huade теңіз өнеркәсібінде үлкен тұтынушылар тобына ие.
|
Өлшем |
6 |
10 |
|
|
Максималды жұмыс қысымы |
A, B,P порттары(МПа) |
31,5 дейін |
|
|
T порты (МПа) |
16 дейін |
||
|
A және B таңбалары бар T портын ағып кету порты ретінде пайдалану керек |
|||
|
Максималды ағын (л/мин) |
60-қа дейін |
120-ға дейін |
|
|
Ағын үшін жұмыс істейді |
Таңба Q6% номиналды көлденең қима ауданы |
||
|
Таңбасы W, номиналды көлденең қиманың 3% |
|||
|
Сұйықтық |
Минералды мұнай немесе фосфатты эфир |
||
|
Қысым сұйықтығының температура диапазоны （℃） |
-20～+80 |
||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||
|
Салмағы (кг) |
1 жұмыс цилиндрі |
шамамен 2 |
шамамен 3,5 |
|
2 жұмыс цилиндрі |
шамамен 2,2 |
шамамен 4,5 |
|
|
Сюжеттік қысым (МПа) |
мин |
0,6 - 1> резервуардағы қысым |
0.5 |
|
макс |
20 |
6 |
|
Ерекше өзгешеліктері:
▶ Тікелей басқарылатын бағыттаушы катушка клапаны
▶ Инсульт шектеуі бар екі позициялық клапан қосымша
▶ Қосалқы пластинаны орнату
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне орнату үлгісі
Қолдану:
WH клапандары гидравликалық басқарылатын бағыттаушы катушкалар болып табылады. Олар ағынның тоқтауын, іске қосылуын және бағытын басқару үшін қолданылады.
Бағытталған клапандар негізінен корпустан (1), бір немесе екі жұмыс элементінен (2) (гидравликалық, пневматикалық жұмыс істейтін цилиндр), басқару катушкасынан (3), сондай-ақ бір немесе екі кері серіппеден (4) тұрады.
Тыныштық күйінде басқару золотник (3) орталықта немесе бастапқы күйде кері серіппелермен (3) ұсталады (импульстік клапаннан басқа).
Басқару золотник (3) жұмыс элементтері арқылы қажетті ауыстырып-қосқыш күйге итеріледі.
Бекіткішпен ..OF/ теріңіз.
Гидравликалық немесе пневматикалық басқарылатын бағыттаушы клапандар бекіткіші (5) бар 2 позициялы клапандар ретінде де қол жетімді. Бекіткіштері бар жұмыс элементтерін пайдаланған кезде әрбір ауыстырып-қосқыш позициясы құлыпталуы мүмкін.
Кері серіппесіз, бекітпесіз, теріңіз..О/.
Жұмыс элементтерін кері серіппесіз және бекітпесіз пайдаланған кезде, тыныштықта анықталған ауыстырып-қосқыш жағдайы жоқ.
Құрылым диаграммасы
Картридж дроссельі
Одан кейін патронды дроссельді пайдалану, коммутация процедуралары кезінде берілген жұмыс жағдайында клапанның өнімділік шегінен асатын ағындар пайда болған кезде қажет.
Ол бағыттаушы клапанның P-каналына қосылған.
