Ауыр өндірістік техникамен жұмыс істеген кезде, сіздің жүйеңіз арқылы сұйықтықтың қуаттылығы қаншалықты маңызды екенін түсіну өте маңызды. Көптеген жоғары ағынды гидравликалық жүйелердің жүрегінде бағытталған компонентті, бұрмалық бақылау клапаны, атап айтқанда, Bosch Rexroth-тен сер байланыстырады. Бұл клапандар бір қарағанда әсерлі көрінбеуі мүмкін, бірақ олар бүкіл әлемдегі зауыттар мен өндірістік параметрлерде ауыр ауыр көтеруді жүзеге асырады.
Бағытталған бақылау клапандары соншалықты маңызды
Гидравликалық сұйықтықтың трафикті жүргізуші клапаны деп санаңыз. Оның негізгі жұмысы - сұйықтықтың қайда кететінін шешу, бұл сіздің машиналарыңыздың қалай қозғалғанын тікелей басқарады. Сіз гидравликалық цилиндрдің бағытын іске қосып, тоқтап, тоқтап, бұралсаңыз да, бағыттаушы клапан жасауға болады.
WH типі негізгі ағынды бақылау үшін гидравликалық қысым қолданатын ұшқыштармен басқарылатын бағыттағыш клапандарға қатысты. Бұл сіз ойлағаннан да көп. Жоғары ағындармен және сұйықтықтың үлкен көлемдерімен және үлкен көлемдермен айналысқан кезде, қарапайым тікелей жұмыс істейтін клапан жұмысты орындау үшін бұлшықет жеткіліксіз. Үлкен клапандармен әрекет ететін күштер өте үлкен, ал ұшқыш операциясы қажет болатын.
Bosch Rexrotht өздерінің көптеген талап етілетін жағдайларды өңдеуге арналған. Бұл клапандар қысымын 350 барға дейін және ағымдық 1100 литрге дейін басқара алады. Осыны тұрғыдан айту үшін біз электрлік үрмелі престелерге, ауыр қалыптау жабдықтарына және үлкен материалдық өңдеу жүйелеріне гидравликалық сұйықтықты жылжыту туралы айтамыз.
Серіктің бағыты бойынша бақылау клапандары қалай жұмыс істейді
Бағыттағы бақылау клапанының сұлулығы оның екі сатылы дизайнында жатыр. Үлкен, ауыр орамалды тікелей жылжытудың орнына, жүйе үлкенірек негізгі клапанды басқару үшін кішкентай ұшқыш клапанын қолданады. Бұл әрекеттегі қуатты күшейту.
Мұнда ол іс жүзінде қалай жұмыс істейді. Пилоттық кезең кішкентай клапанның шыңын жылжыту үшін гидравликалық қысымның аз мөлшерін пайдаланады. Бұл үлкенірек негізгі орамның ұштарында әрекет ететін қысым айырмасын жасайды. Бұл қысым айырмашылығы сұйықтықты және үйкелісті жеңуге жеткілікті күш тудырады, бұл негізгі орауыштың орналасуына және жүйенің толық ағынын қайта бағыттауға мүмкіндік береді.
Қайталау сізге бұл тек гидравликалық ұшқышты басқару екенін айтады. Барлық басқару сигналдары электрлі соленоид емес, гидравликалық қысым көздерінен шыққан. Бұл электр жүйелері су астындағы қосымшалар, экстремалды температура немесе жарылғыш атмосфералар сияқты проблемалық болуы мүмкін орталарда ерекше құнды етеді.
Клапанның корпусының ішінде сіз қатаң болат орамы артқа және артқа бұралған дәл өңделген ұңғыларды таба аласыз. Қайықшасы клапан корпусындағы порттарға сәйкес келетін жерлер мен ойықтарды мұқият ойластырды. Қаптама қозғалатын сайын, ол осы ағындарды ашады және жабады, сұйықтықты әр түрлі жетектерге немесе резервуарға бағыттайды.
Әр түрлі қажеттіліктер үшін әртүрлі конфигурациялар
Бағыттағы бақылау клапандары әртүрлі конфигурацияларда пайда болады және терминологияны түсіну дұрыс клапанды таңдағанда көмектеседі. Клапанның сипаттамаларынан көрген сандар порттар мен позициялардың санын қараңыз.
Төрт жақты, үш позициялы клапан (4/3 ретінде жазылған) төрт сұйық қосылым және үш нақты жұмыс орны бар. Төрт портта, әдетте, сорғы беру, резервуармен қайтару және актераторға қосылатын екі жұмыс порты кіреді. Үш позицияға әдетте цилиндрді немесе қозғалтқышты екі бағытта жылжыту үшін екі белсенді позиция, сонымен қатар орталық күйде жылжытылады.
Бұл орталықтың позициясы көптеген адамдар түсінеді. Жабық орталық конфигурациясында клапан орталыққа оралған кезде барлық ағындар тоқтайды. Бұл белгіленген ығысу сорғыларымен және сізге нақты позиция керек болған кезде жақсы жұмыс істейді. Ашық орталығы сорғы ағынына резервуарға бейтарап қалыпқа оралуға, жылу өндіруді азайтуға мүмкіндік береді, бірақ актуатордың жүктеме астында жүруге мүмкіндік береді. Tandem Center конфигурациясы актератор порттарын бұғаттау кезінде сорғыны түсіру, сорғыны түсіруді ұсынады.
WA сериялары осы орталықтың барлық жағдайларын және басқаларын ұсынады. Сіз көктемгі орталыққа қарай клапандарға тапсырыс бере аласыз, онда серіппелер SPOOLE-ді бейтарап немесе қысымға итермелейді, онда гидравликалық қысым SPOOL-ді сақтайды. Кейбір қосымшаларға көктем офсеттік конфигурациялары немесе ең жақсы гидравликалық конфигурациялар немесе оны соңғы ретпен ұстайтын гидравликалық конфигурациялар қажет.
Маңызды техникалық сипаттамалар
Бағытталған бақылау клапандарын салыстырып келе жатқанда, белгілі бір сипаттамалар сіздің жүйеңізде клапанның не істей алатындығын айтады. WA сериялары NG10-дан NG32-ден номиналды өлшемдерді қамтиды. Бұл атаулы мөлшер клапанның қанша ағып кетуіне байланысты болады.
NG10 клапаны минутына 200-ден 300 литрге дейін көтерілуі мүмкін, бұл орташа техникаларға сәйкес келеді. NG32-ге көтеріліп, сіз минутына 1100 литр, максималды шығын сыйымдылығына қарайсыз. Бұл үлкенірек мөлшер - бұл ең үлкен өндірістік престелер немесе жоғары жылдамдықты өндірістік жабдықтар үшін анықталған нәрсе.
Жұмыс қысымының максималды максималды рейтингі жоғары сапалы санаттағы клапандарды қояды. Көптеген өндірістік жүйелер 200-ден 250-ге дейін, сондықтан қосымша қысым сыйымдылығы қауіпсіздік маржасын қамтамасыз етеді және клапанды талап ететін тізбектерде жұмыс істеуге мүмкіндік береді.
Бағыттағыштарды басқару клапандары ISO 4401 стандарттарына сәйкес орнатылады. Бұл халықаралық стандарт порттардың қай жерде орналасқанын және монтаж бетінің қалай өңделетінін анықтайды. Неліктен бұл мәселе? Себебі, бұл сіздің коллектор немесе сантехникаңызды өзгертпестен Parker немесе eAton quess үшін Bosch Rexroth клапанын ауыстырып-салыстыруға болатындығын білдіреді. Бұл стандарттау жүйелік дизайн мен техникалық қызмет көрсетудегі көп уақыт пен ақшаны үнемдейді.
Клапандар минералды маймен немесе фосфат эфирлі гидравликалық сұйықтықтармен температурасы 30-дан оң 80 градусқа дейін. Бұл кең жұмыс терезесі өндірістік ортада көптеген өндірістік ортаны жабады.
В клапандары Excels
Кез-келген ауыр өндірістік қондырғыға кіріп, сіз жұмыстағы сериялы бағыттағыш клапандарын таба аласыз. Болат диірмендері оларды массивті түрде қалыптастыру үшін пайдаланады. Инъекциялық қалыптау қондырғылары оларға қатты қысыммен жабылған қалыптарды ұстайтын жоғары күшейтілген қысқыш жүйелер үшін оларға сүйенеді.
Үлкен станоктар басқа жалпы қолданбаны ұсынады. Егер CNC өңдеу орталығы қатты үстелді тез орналастырған кезде немесе дайындаманы тез ұстану керек, ол бұрылыс клапаны шешуші, қуатты коммутациялау әрекетін қамтамасыз етеді. Клапанның жоғары ағын-мөлшерлемені шеше алатындығы бұл қозғалыстар тез, цикл уақытын азайтып, өнімділікті арттырады.
Гидравликалық лифтілер мен лифтингтік платформалар сияқты материалдармен жабдықтау жабдықтары да WH технологияларынан пайда көреді. Бұл қосымшалар дерлік дерлік дерлік дерлік дерлік, ал ұшқыштармен басқарылатын бағыттағыш клапанның қарапайым, сенімді дизайны дәл осылай жеткізеді.
Бұл қосымшалар үшін өте қолайлы клапандар не үшін жарамды болып табылады - бұл кемелсіз жұмыс жағдайлары үшін олардың төзімділігі. Өнеркәсіптік гидравликалық жүйелер көбінесе егжей-тегжейлі пропорционалды клапандар қажет ететін ультра таза сұйықтық жағдайларын сақтай алмайды. Клапандар Ыстық сұйықтықтың тазалығы ИСО 4406 20/18 айналасында сенімді жұмыс істейді, ал пропорционалды клапандарға пропорционалды клапандар 19/16/13 немесе одан да жақсы болуы мүмкін. Фильтрация талаптарындағы айырмашылық тікелей операциялық шығындар мен қызмет көрсетудің ұзақ уақыт аралығына тікелей аударылады.
Клапандарды бәсекелестікке салыстыру
Өндірістік бағыттаушы клапан нарығында Bosch Rexroth-тен бірнеше ірі ойыншылар кіреді. ЖЭТОН виксерлері дивизионы гидравликалық пилоттық жұмыс істеуге арналған DG3V-10 сериясын және соленоидты пилоттық жұмыс үшін DG5V-10 ұсынады. Бұл да осындай ағынның қуаттылығы мен қысым рейтингін ұсынатын WH және WEH клапандарымен тікелей бақ сынайды.
Parker Hannifin D81VW сериялары мен кеңейтілген D-Series кеңейтілген құрамында үлкен ұшқыштарды шығарады. Басқалары сияқты, бұл клапандар ISO 4401 стандарттарына сәйкес келеді және салыстырмалы өнімділікті жеткізеді.
Осы бәсекелі ландшафт туралы қызықты нәрсе - бұл ең жақсы сипаттамалардың қаншалықты ұқсас болатындығы. Барлық үш ірі өндіруші 350 бар, 350 бар, минутына 1100 литр клапандарды ұсынады. Олардың барлығы бірдей монтаж стандарттарын ұстанады. Бұл конвергенция өзара алмасудың нарықтық талаптарын көрсетеді және бәсекелестік жеткізу уақыты, техникалық қолдау және нақты конфигурация сияқты екінші факторлар туралы көбірек орын алған жағдайда, бұл таза өнімділік шектеулері емес, жағдай туғызды.

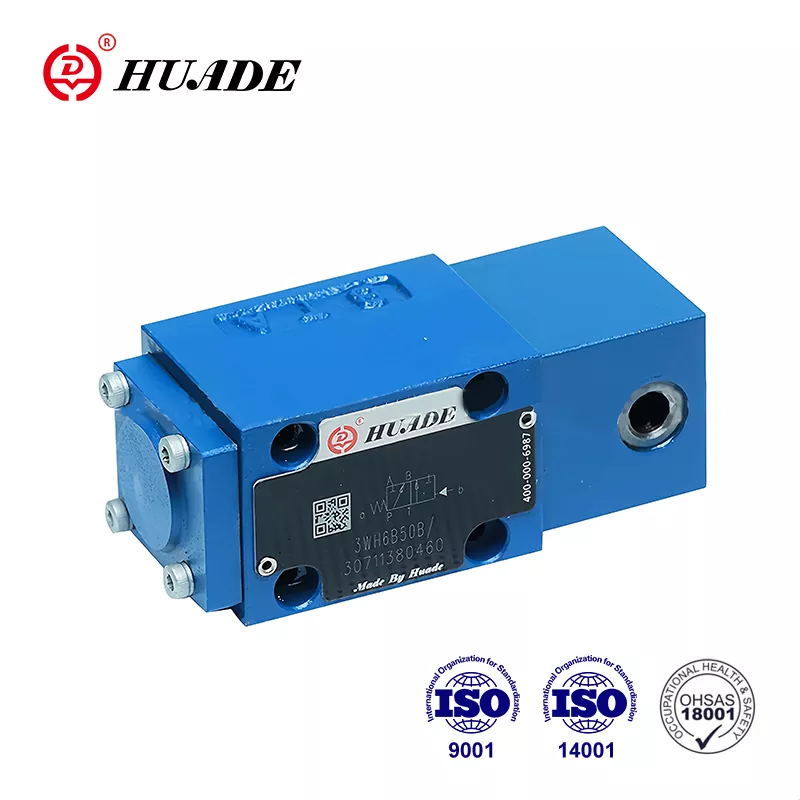

Азиялық өндірушілер сонымен қатар нарыққа ISO 4401 үйлесімді клапандарымен кірді. Хуадс және Шанхай Ливин сияқты компаниялар, әсіресе конкурстық бағамен, әсіресе индустриалды индустриалды аймақтардағы сатып алушыларға тартымды. Бұл баламалар брендті танудың бірдей болуы мүмкін болған кезде, олар жобалаудың негізгі принциптері мен бекіту стандарттарын ұстанады.
Техникалық қызмет көрсету және жалпы мәселелер
Сериялы бағытты бақылау клапандарының бір маңызды артықшылығы - олардың салыстырмалы түрде қарапайым техникалық қызмет көрсету профилі. Олардың тығыз толеранттары мен күрделі кері байланыс жүйелері бар күрделі пропорционалды клапандардан айырмашылығы, дәстүрлі ұшқыштармен жұмыс істейтін клапандар өте кешірімді.
Ең көп таралған қателік режимі - әдетте гидравликалық сұйықтықта ластанудан туындаған шпауыз. Кішкентай бөлшектер шағын тазартуларда жинақталуы мүмкін, бұл тегіс, тегіс қозғалысқа кедергі келтіреді. Түрлі сұйықтықтың өзгеруі және тиісті сүзу осы мәселелердің көпшілігіне жол бермейді.
Уақыт өте келе ішкі ағып кету пайда болады, өйткені қалыпты тозу, кері және ұңғыма арасындағы тазартуды жоғарылатады. Бұл баяу жетектің жылдамдығы, күші төмендеуі және жылу өндірісі сияқты көрсетеді. Ішкі ағып кету шамадан тыс болған кезде, жалғыз нақты түзету - бұл клапанды ауыстыру. Қайта құру құны әдетте көптеген өлшемдер үшін жаңа клапанның құнынан асып түседі.
Тығыздағыштардан немесе фитинг байланыстарынан сыртқы ағып кетуі әдетте оңай. Көптеген пломбаларды мамандандырылған құралдарсыз ауыстыруға болады. Алайда, егер шыңның өзі герметикалық аймақта зақымдалған болса, ауыстыру қажет болады.
Пилоттық жеткізудің қысымы В клапандарына ерекше назар аударуға тұрарлық. Пилоттық тізбек негізгі орамдық жағдайын басқарғандықтан, пилоттық қысыммен кез-келген проблемалар клапан функциясына тікелей әсер етеді. Негізгі сорғыдан немесе сыртқы көзді беруден ішкі пилоттық жеткізуді жеке көзден беру, бұл қысым тұрақты және сенімді ауысу үшін жеткілікті болуы керек.
Сапаны бағыттаушы клапанның бастапқы құны айтарлықтай болып көрінуі мүмкін. Ортаңғы ауқымды Bosch Rexroth қондырғылары шамамен 450 долларды, үлкен немесе одан да көп күрделі конфигурациялары бар. Алайда меншіктің жалпы құны сенімділік пен қызмет көрсету мерзіміне байланысты. Клапандар ең аз назар аударумен байланысты жылдар бойы өздерін сақтайды.
Бағыттағы бақылау технологиясының болашағы
Гидравликалық клапан саласы тұрмайды. Екі негізгі үрдіс ландшафтты қайта қарауда, бірақ ол стиль клапандарын әлі ескірген жоқ.
Пропорционалды бағытты басқару клапандары қарапайым өшірулі емес, тұрақты өзгермелі ағындарды ұсынады. Кіріс сигналын өзгерту арқылы сіз жоғары жылдамдықты және күш-жігерді басқаруға болады. Бұл тегіс қозғалысты немесе нақты позицияны қажет ететін қосымшалар үшін айтарлықтай артықшылықтар әкеледі. Алайда, пропорционалды клапандар көп тазалағыш гидравликалық сұйықтықты қажет етеді, үнемі калибрлеуді қажет етеді, ал әдетте сатып алу және қолдау үшін көп шығындар қажет.
Сандық гидравлика жақындаудың түбегейлі ауысуын білдіреді. Аналогтық клапандарды пайдаланудың орнына, вальпативті клапандар сияқты, сандық гидравликалық жүйелер тез қосылатын клапандар массивтерін пайдаланады. Бұл клапандарды тез арада итермелеу арқылы жүйе жұмыстан тыс компоненттердің қарапайымдылығы мен беріктігін сақтау кезінде пропорционалды клапандардан асып кетсе немесе одан асып кетеді.
Сандық гидравлика дәстүрлі жүйелерге тән көптеген дүрбелең шығындарын жою арқылы ірі энергия үнемдеуді уәде етеді. Технологиялар сонымен қатар бірнеше шағын клапандар сәтсіз болғандықтан, қосымша мөлшерлемені ұсынады. Өндіріс шығындары көлем артты болғаннан кейін едәуір төмендеді, өйткені сандық клапандар дәл пропорционалды клапандарға қарағанда қарапайым болып табылады.
Осы жетістіктерге қарамастан, дәстүрлі вагондар клапандары маңызды артықшылықтарды сақтайды. Олар аз күрделі бақылауды қажет етеді, пропорционалды клапандарға қарағанда ластанудан әлдеқайда жақсы, және ISO 4401 стандарттарының айналасында салынған қолданыстағы жүйелерге үздіксіз интеграциялау қажет. Мықты, жоғары ағынды қосатын қосымшалар үшін, үздіксіз бақылаусыз, ал клапандар ең үнемді шешім болып қала береді.
Bosch Rexroth бұл бәсекелес қысымдарды таниды және олардың қосылған гидравлика стратегиясын әзірледі. Бұл тәсіл дәстүрлі гидравликалық компоненттерге датчиктер мен сандық интерфейстер қосады, оларды 4,0 орта құруға, оларды 4,0 ортаға жеткізе отырып, толық жүйелік қайта құруды қажет етеді. Біріктірілген қысым датчигі бар және позиция мониторингі бар в клапанын алдын-ала күтіп ұстау үшін маңызды деректерді бере алады.
Оң жақ қақпақты таңдау
Дәстүрлі бақылау клапаны мен жаңа технологиялар арасында таңдау сіздің нақты өтініштеріңізге байланысты. Нақты жылдамдықты бақылауды немесе күрделі қозғалыс профильдерін, пропорционалды клапандар немесе сандық гидравлика қажет жаңа жүйелер үшін пропорционалды клапандар немесе цифрлық гидравлика олардың жоғары шығындары мен техникалық қызмет көрсетуіне байланысты мағынасы бар.
Қолданыстағы жүйелердегі бөлшектерді ауыстыру үшін, WH клапандары әдетте ең практикалық таңдауды білдіреді. Олар ISO 4401 стандартын бекіту, монтаждау үлгілеріне, қолданыстағы пилоттық тізбектермен жұмыс жасайды және дәлелденген сенімділікті қамтамасыз етеді. Жеткізушіні таңдауды жақсы техникалық қолдауды ұсынатын компанияларда және сізге қажет арнайы конфигурация опцияларын ұсынатын компанияларда, сіз реттелетін уақыт немесе қысымды орталықтандырыңыз.
Ластануды бақылау қиын немесе мүмкін емес болған кезде, ұшқыштармен жұмыс істейтін дәстүрлі жұмыс істейтін бағыттағыш клапандар пропорционалды баламаларды нақты итермелейді. Тау-кен өндірісі, орман шаруашылығы және бұзу сияқты салалар көбінесе осы санатқа түседі. Клапанның үлкен ішкі тазартулары және қарапайым дизайн неғұрлым күрделі басқару элементтерін тез бұзатын жағдайларға толы.
Кілт клапан технологиясы жаңа опцияны автоматты түрде таңдаудан гөрі, жүйенің нақты қажеттіліктеріне сәйкес келеді. WA сериялы бағыттағыш клапандары өндірісте ондаған жылдар бойы жұмыс істеді, өйткені олар нақты мәселелерді тиімді шешеді. Олар индустриалды жүйелерге қызмет көрсетуді жалғастырады, өйткені қосымшалар бар, олар қарапайымдылық, берік және жоғары ағынды басқару қабілеті бойынша тұрақты айнымалы бақылауды қажет етеді.
Бұл клапандар қалай жұмыс істейтінін түсіну, олар не істейтіні және басқа гидравликалық жүйелер үшін ақпараттық-садақалар жасауға болатындығын түсініңіз. Сіз қолданыстағы жабдықты жүргізіп немесе жаңа қондырғыларды жобаласаңыз да, бұрмалау клапаны жоғары қуатты сұйықтықты бақылау бағдарламаларына дәлелденген, сенімді шешім деп санайды.
