Өндірістік параметрлерде гидравликалық жүйелермен жұмыс істеген кезде, бағыттағыш клапаны сіздің сұйықтық күші үшін жол қозғалысын бақылаушы болып табылады. Bosch Rexroth 4we 10 J Бағыттағышты басқару клапаны - бұл дүниежүзіндегі зауыттарда жұмыс істейтін өндірістік желілерді үнемдейтін жұмысшылардың бірі. Бұл нақты клапан ондаған жылдар бойы болды, және инженерлердің оны өз жобаларына көрсетпеуінің жақсы себебі бар.
4we 10 J бағыты бойынша басқару клапанын басқаша етеді

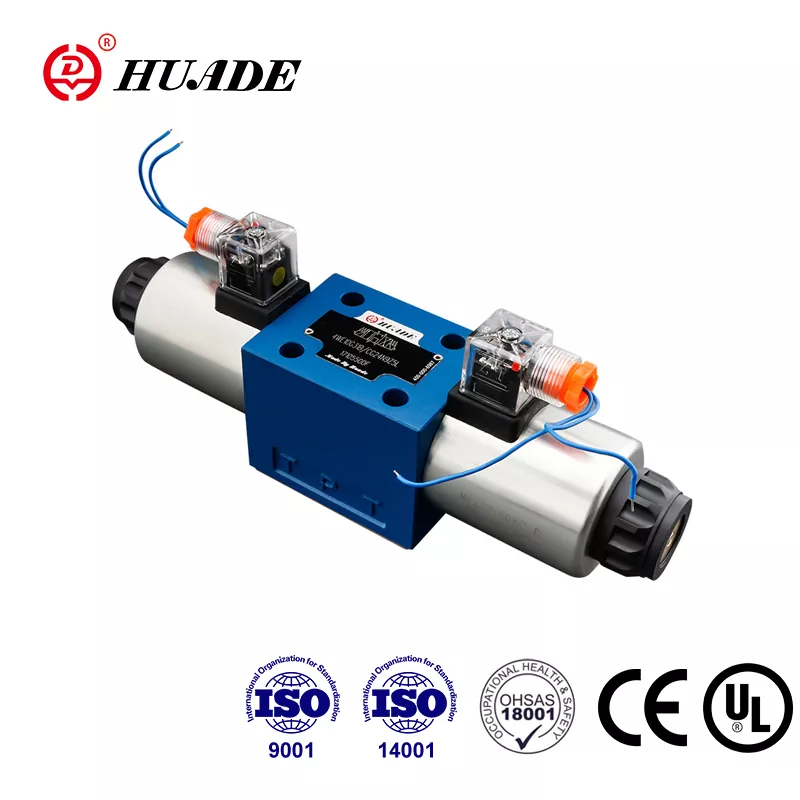

Rexroth 4we 10 J - біз соленоидпен басқарылатын бағытты қабықша клапанын деп атаймыз. Мұны электрмен басқарылатын қосқыш ретінде ойлаңыз, ол гидравликалық майды жібереді, ол оны жібереді. «4Біз» бөлімінде оның төрт негізгі порты бар және ол электрмен жұмыс істейтінін айтады. «10» оның сандық 5 стандартына сәйкес келетін NG10 өлшемін білдіреді. «J» аяғында бұл өте маңызды, өйткені ол оның ортасында отырғанда, клапанның қалай әрекет ететінін анықтайды.
Бұл клапанды қандай клапанға қойған нәрсе - бұл үлкен қысым мен ағынмен айналысу мүмкіндігі. Біз 350-ге дейін бармалық қысым туралы айтамыз, ол шаршы дюйміне шамамен 5000 фунт аударады. Кернеудің кернеу нұсқалары минутына 160 литрден арыла алады, ал айнымалы ток нұсқалары минутына 120 литр ұстайды. Бұл сандар ауыр жүктемелерді жылжытқанда немесе үлкен цилиндрлермен айналысуға тырысқанда.
J-Үлгіні орталық қалай жұмыс істейді
J SPOOL конфигурациясы - бұл бағытталған басқару клапанының ең ерекше мүмкіндігі. Клапаншы соленоидтермен қатар тұрған кезде барлық негізгі порттар бұғатталған кезде. Сорғы порты (P), жұмыс порттары (A және B), және танк қайтару порты (T) бір-бірінен мүлдем оқшауланған.
Бұл блокталған орталық дизайны белгілі бір мақсатқа қызмет етеді. Сізде гидравликалық цилиндр болған кезде, ауыр жүктемені ұстап тұрып, сіз оны белсенді түрде басқармаған кезде жүктеме құлағанын қаламайсыз. 4we 10 J Барлығын орнында ұстайды. Сорғы кез-келген жерге май жібермейді, ал цилиндр ыдысқа қайта оралмайды. Бұл оны әсіресе, инъекциялық қалыптау машиналары сияқты пайдалы етеді, онда сіз қалыптау циклінің әртүрлі кезеңдері кезінде нақты позиция ұстауды қажет етеді.
Соленоидтардың бірін қуаттаған кезде, шпоул сорғыны бір жұмыс портына қосу үшін, басқа жұмыс порты резервуарға ашылады. Басқа соленоидты және қосылыстарды қуаттаңыз. Бұл тікелей гидравлика, бірақ блокталған орталық сізге басқа да шыңдар ұсынылмайтын статикалық ұстауға мүмкіндік береді.
Маңызды мәліметтер
4we 10 J ISO 4401-05-05-04-04-0-05-05-0-05-тен кейін оны орнату интерфейсі үшін стандартты. Бұл стандарттау қажет болған жағдайда әр түрлі өндірушілерден басқа NG10 клапандарымен ауысуға болатындығын білдіреді, дегенмен әрдайым тексеру үшін мәліметтер бар. Монтажда төрт м6 x 50 болтты 15 Ньютон-метрге дейін жеткізеді. Сізге жеке монтаждау қажет, ол Rexroth G 66/01 сияқты нәрсе ретінде белгіленеді.
Соленоидтар - бұл рекровканың «дымқыл түйін» дизайнын шақырады. Электр катушкасы гидравликалық майға ұшырайтын тұрғын үйге отырады, бұл салқындатуға көмектеседі және құрғақ соленоидтармен салыстырғанда шуды азайтады. Бұл катушкаларды алып тастауға және 90 градусқа шығарып, бүкіл клапанды бөлшектемей бұруға болады, бұл сіз кеңістікті байлаңыз немесе электрлік қосылыстарды қайта бағыттау қажет болған кезде ыңғайлы. Кернеудің жалпы опцияларына 24 VDC және 120 VAC кіреді, бірақ басқа кернеулер бар.
Жауап беру уақыты бағыттауды бақылау клапанының осы түріне құрметке ие. Қуатты қолданған кезде, шпамус шамамен 45-тен 70 миллисекундқа ауысады. Қуатты кескенде, көктем оны 35-тен 45 миллисекундқа қайтарады. Бұл Servo клапанының жылдамдығы емес, бірақ олар өндірістік техниканың көпшілігіне сәйкес келеді.
Бұл клапанды қай клапаншаны таба аласыз
4we 10 J 10 J әр түрлі өнеркәсіптік жабдықтарда көрсетіледі. Ауыр станок құралдары оны жұмыс үстелдері мен шпиндельдерді басқару үшін пайдаланады. Гидравликалық принтер бұл цилиндрді бақылау үшін оған сенеді. Инъекциялық қалыптау машиналары, әсіресе жиі кездесетін қосымшалардың бірі, әсіресе көгерген қысқыштар тізбектерінде, онда сіз тонна қысқышты ұстап тұру керек, онда сіз кез-келген дрейфсіз.
Әдеттегі инъекцияны қалыптастыру кезінде бағыттаушы клапан қалыптың ашылуын және жабылуын өңдейді. Инъекция кезінде J-Үлгі орталығының орналасуы сорғыш басқа жұмыстарды жүргізуі мүмкін, тіпті тұрақты қысқыш цилиндрдегі гидравликалық майды құлыптайды. Бұл жыпылықтайды (пластиктен асып кетпеді) және біріктің сапасын қамтамасыз етеді. Қалыпты ашатын уақыт болған кезде, бір соленоидты өрттер мен клапан ауыстырады, майды қысқыш механизмін шығару үшін бағыттайды.
Клапан сонымен қатар мобильді жабдықтарда, құрылыс техникасында және материалдық өңдеу жүйелерінде де пайда болады. Кез-келген жерде сізге жақсы ұстау мүмкіндігі және ақылға қонымды ағындармен, 4w 10 J қарау керек.
Тапсырыс кодын түсіну
Rexrothrooth олардың бағыты бойынша бақылау жүйесін қолданады және оларды басқару клапандары үшін және оны түсіну сізге қажет нәрсені алуға көмектеседі. Толық модель нөмірі 4we 10 J3x / cg24n9k4, R900589888 рекровкасы бар.
Мұны төмендету: «4» төрт негізгі портты растайды. «Біз» - бұл электрмен басқарылатын бағытты қабықша клапанын білдіреді. «10» - бұл NG10 өлшемінің рейтингі. «J» - блокталған орталықпен қапталған үлгіні анықтайды. «3x» немесе «5x» сериясын білдіреді, ал 5x ағымдағы өндірістік сериялы. Слазаннан кейінгі әріптер мен сандар соленоид кернеуі сияқты егжей-тегжейлер (G24 24 VDC), тығыздағыш материал және түрлі параметрлер.
Егер сіз суффиксте «v» деп көрсеңіз, бұл NBR стандартты стандартты орнына FKM пломбаларын көрсетеді. Егер сіз фосфат эфир сұйықтықтарын қолдансаңыз немесе жоғары температурада жұмыс жасасаңыз, сіз fkm алғыңыз келеді. NBR стандартты тығыздағыштары минералды гидравликалық майлармен жақсы өнеркәсіптік температура диапазонында жақсы жұмыс істейді.
Сұйықтық талаптары және сүзу
4we 10 J, ең алдымен, минералды гидравликалық майлар үшін жасалған, бірақ ол фосфат эфирлерін дұрыс тығыздағышпен өңдей алады. Тұтқырлық диапазоны кең, шамамен 2,8-ден 380 шаршы миллиметрден, ал 37-ге жуық тұтқырлығы бойынша 37-ге дейін, 55 градусқа дейін. Жұмыс температурасы қоршаған ортаға минус 20 және одан 50 градус арасында қалуы керек.
Міне, техникалық қызмет көрсетудің көп бөлігі басталған жерде: сұйықтықтың тазалығы. Бағыттағыш клапан ішіндегі рұқсаттер микрондармен өлшенеді. Біз сыни аймақтардағы үш және он үш микрон арасындағы олқылықтар туралы сөйлесіп жатырмыз. Адамның шашы салыстыру үшін шамамен 70 микрон құрайды. Егер сіз ластануды гілдәлім майға түсірсеңіз, онда бөлшектер осы тазартуларда жиналып, орамның жабысып қалуына әкелуі мүмкін.
Рекровкалар сүзгілеуді 10 мкм немесе одан жақсы деңгейде ұсынады. Бұл сіз ескермеуіңіз керек ұсыныс емес. Қойма сіздің қақпағыңыз сіздің клапаныңыз өзгермейді немесе нашар, ол ауыспайды және оралмауы мүмкін. Айнымалы ток соленоидтерімен, әсіресе, қапталған шпауыз катушканы күйдіруге әкелуі мүмкін, өйткені соленоид үздіксіз емес, үзіліссіз баж салығын өткізеді. NAS 1638 класындағы 9-класс сияқты бір нәрседен кейін тазалық стандарттары сізді жолдан құтқарады.
Жалпы мәселелер және ақаулықтарды жою
4WE 10 J-дегі проблемалар үш бағытқа оралыңыз: ластану, электрлік ақаулар немесе механикалық зақым. Жақсы жаңалық, рекровкалар сізге диагностикалық құрал беретін осы клапандарда қолмен ауыстыруды қамтиды.
Егер сіз соленоидты қуаттаған кезде бағыттағышыңыз өзгермесе, алдымен қолмен ауыстырылып көріңіз. Алдын ала алмаған PIN кодын итеріп, клапанның механикалық әсер етпейтінін көріңіз. Егер ол қолмен ауыстырылса, бірақ электрлік емес болса, сіз электр мәселесін қарастырасыз. Соленоид қосқышындағы кернеуді тексеріп, сымдарды тексеріп, катушкаларына төзімділікті тексеріңіз. Егер клапан тіпті қолмен ауыспаса, шыңы жабысып қалады, әдетте ластанудан.
Ластану проблемалары өздерін әр түрлі жолмен жариялайды. Кейде клапан ауыстырады, бірақ орталыққа дұрыс оралмайды. Басқа уақытта ол баяу жылжуы немесе мүлдем болмауы мүмкін. Ішкі ағып кету - бұл басқа симптом, онда сіз қысымын жоғалтасыз немесе Цилиндрдің дрейфі, тіпті құлыпталған орталық күйінде клапанмен де дрейфті көресіз. Әдетте бұл мәселелер ластанудың ластануы, ағып кетпейтін жолдарды құрып, қақпан немесе клапан денесін соқты.
Электрлік есептер әдетте қарапайым. Кернеу дегеніміз, сымдар мен басқару жүйесін тексеріңіз. Қате кернеу немесе полярлық (DC соленоидтары үшін) клапан сенімді түрде өзгермеуі мүмкін. Жарылған катушкалар ашық тізбектер немесе өте төмен қарсылық ретінде көрсетеді. Катушыларды ауыстыру қарапайым, өйткені олар клапан денесінен жыпылықтайды.
Механикалық залал азырақ жиі кездеседі, бірақ болуы мүмкін. Сынған қайтарымдық бұлақтар ораманың ортасынан бас тартуға жол бермейді. Зақымдалған соленоидтық түйреуіштер ораманы дұрыс итермейді. Олар әдетте қарапайым түзетулерден гөрі клапандарды ауыстыруды немесе қалпына келтіруді қажет етеді.
Орнату туралы пікірлер

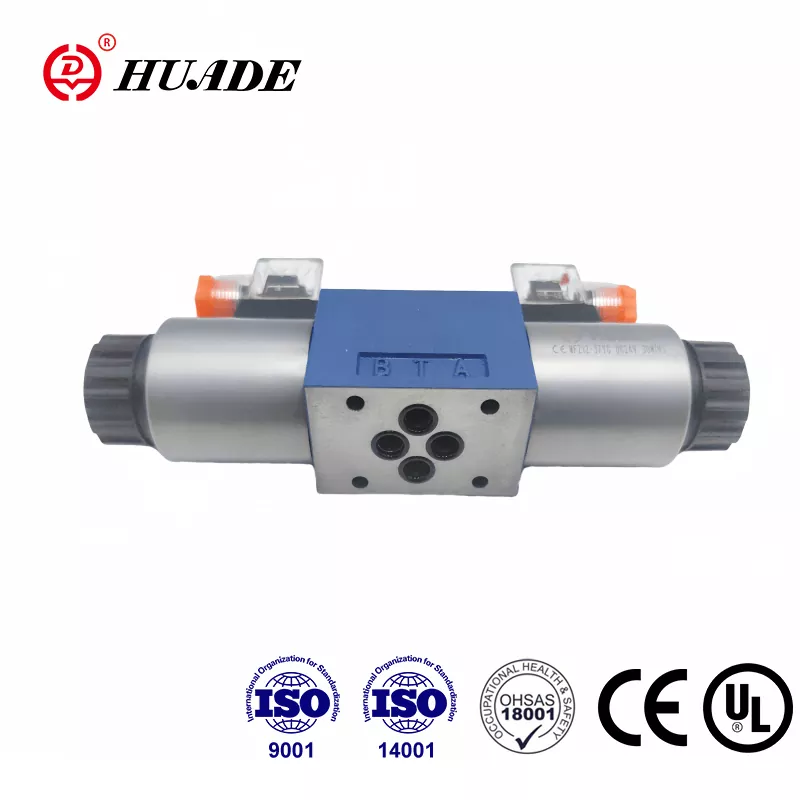

4we 10 J, тегіс, тегіс монтаж бетінен дұрыс басталады. Клапан біз айтқан төрт м6 болтпен ішкі табаққа немесе коллекторға болдық. Беткі жазықтық, өйткені әр портты тығыздағыш сақиналар біркелкі қысып тұруы керек. Кез-келген ескерту немесе қоқыс ағып кету жолдарын жасай алады.
Бұл қондырғыларға арналған момент болттарды 15 Ньютон-метрге, бұдан артық, кем емес. Тым аз, сіз сыртқы ағып кетуіңіз мүмкін. Тым көп және сіз қақпақты байлауға әкелуі мүмкін клапан корпусын бұрмалай аласыз. Болжам емес, момент кілтін қолданыңыз.
Электрлік қосылыстарға да назар аудару қажет. Дұрыс кернеу терминалдарына қосылғаныңызға көз жеткізіңіз. Клапанның әдетте әрбір соленоид үшін терминал жолағы немесе коннекторы бар, сонымен қатар жерге қосу. Бұл жердегі байланыс қауіпсіздік үшін міндетті болып табылады және сіздің басқару жүйеңіздегі электр шуын азайтуға болады.
Бағыттағыш клапаны мүмкін болған кезде көрсететін соленоидтерге бағытталуы керек. Бұл электр қосылымдарында ылғал жинауға жол бермейді. Егер сіз оны басқаша бекіту керек болса, электрлік терминалдарды қорғау үшін етік немесе қақпақтарды қосуды қарастырыңыз.
Баламаларды салыстыру
4we 10 J 10 Бағыттауды басқарудың жалғыз клапаны емес. Паркер D3W сериясын жасайды, олар ұқсас сипаттамаларды ұсынады. ЖЭС викерлерінде DG4V-5 сериясы бар. Hydac көптеген қосымшаларда алмастыра алатын NG10 клапандарын шығарады. Неліктен сіз әлі де рекровканы таңдайсыз?
Ағын сыйымдылығы - бір фактор. Тұрақты нұсқаларында 4-ші Дж-10-дың 160 литрі біртіндеп бәсекелестер шалады. Жауап беру уақыты қуаттандыратын 45-тен 70 миллисекундқа бәсекеге қабілетті. Алынбалы, айналмалы катушкалармен дымқыл түйінделі дизайн практикалық техникалық қызмет көрсетудің артықшылықтарын ұсынады. Rexroth сонымен қатар, сіздердің 4We 10 сериясындағы ең көп қабықшалар мен опцияларды ұсынады, бұл сізге нақты қажеттіліктеріңізге сәйкес келеді.
Баға-дана, бұл клапандар бірдей шарикте орналасқан. Сіз ортақ конфигурация үшін 950-ден 1050 долларға дейін төлем жасай аласыз. Бұл баға, бұл бағаның сапалы және инженерлік сапасы мен инженерлік, олар қатаң және сенімді орындауға мүмкіндік береді.
Нағыз саралау көбінесе сіздің жүйеңізде қолданатын нәрсеге түседі. Егер сіздің жабдықтары рекротот компоненттерінің айналасында тұрса, 4we 10 j-мен жабысып, бөлшектерді түгендеу және техниктік танысу. Егер сіз Паркермен немесе тамсон жүйелерімен жұмыс жасасаңыз, олардың баламалары біртіндеп біртіндеп біріктірілуі мүмкін.
Суреттер және қол жетімділік
4we 10 J табу, әдетте, түзу. R900589988 (24 VDC нұсқасы) сияқты жалпы конфигурациялар әдетте өнеркәсіптік дистрибьюторларда орналасқан. Rexroth-тің ресми онлайн-дүкені бар, онда сіз тікелей сатып ала аласыз. Alibaba сияқты өнеркәсіптік жеткізілім платформалары шынайы рекровкалар да, үйлесімді балама нұсқаларды ұсынады, дегенмен, сіз өзіңізді тексеруіңіз керек.
Қорғасын уақыты конфигурацияға байланысты өзгереді. Қорлар бірнеше күн ішінде жеткізілуі мүмкін. Ерекше нұсқалары бар арнайы өтінімдер бірнеше аптаға созылуы мүмкін. Егер сіз сыни жабдықтарды сақтасаңыз, қолыңызда қосалқы қақпақшаны ұстау мағынасы төмендеумен салыстырғанда аз шығындарды ескереді.
3X сияқты ескі сериялар тоқтатылғанын біліңіз. Егер сіз 3x сериялы клапанды ауыстырсаңыз, сіз ағымдағы өндіріс нұсқасы болып табылатын 5x серияларына жаңарта аласыз. Монтаждық интерфейс және негізгі операция бірдей болып қалады, бірақ опцияларда немесе өнімділік сипаттамаларында шамалы айырмашылықтар болуы мүмкін.
Оны соңғы рет жасау
Бағыттауды басқару клапанынан максималды өмір сүру бірнеше негізгі тәжірибеге түседі. Бірінші және ең бастысы: таза гидравликалық сұйықтықты сақтау. Егер сіз сенімді қызмет алғыңыз келсе, біз бұдан бұрын сөйлестік, бұл міндетті емес, бұл міндетті емес. Сүзгілерді үнемі өзгертіңіз және сүзгі элементі арқылы қысымның төмендеуін қараңыз.
Екіншіден, J шыңның үлгісі сіздің өтінішіңізге сәйкес келетіндігін тексеріңіз. Егер сіз белгіленген қондырғы сорғысын жүк тиеуіш клапансыз қолдансаңыз, бұғатталған орталық проблемаларға әкелуі мүмкін. Сорғы блокталған порттарға қарсы тұрып, жылу және ысырап ету энергиясын жасайды. J SPOOL ауыспалы ағынды сорғылармен немесе бөлек түсіру мүмкіндігі бар жүйелермен жақсы жұмыс істейді.
Үшіншіден, диагностика кезінде қолмен ауыстыру кезінде жүйелі түрде жұмыс істемейді. Бұл алдын-ала түйреуіштер күнделікті өндірісті қолданбай, ақаулықтарды жою және техникалық қызмет көрсету үшін бар. Қайта анықталған кезде бірнеше рет соққы беру механизмді уақыт өте келе зақымдауы мүмкін.
Төртіншіден, сіздің жүйеңіздің жұмыс қысымы мен ағынына назар аударыңыз. 4We 10 J, өйткені 450 жолақты және минутына 160 литр ұстай алатындықтан, сіз оны тұрақты түрде іске қосуыңыз керек дегенді білдірмейді. Өнімділіктің ортасында жұмыс істейтін конверттің аясында, экстремалға емес, қызмет көрсету мерзімін ұзартады.
Ақырында, сіз сәтсіздікке ұшыраған кезде, жаңа соленоидты катушканы жай ғана жасамай, оны неге тергеусіз лақтырмаңыз. Катушкалар әдетте өздігінен сәтсіздікке ұшырамайды. Олар сәтсіздікке ұшырайды, өйткені шыңы жабысып, катушкалар сізді қатты қызып кетеді немесе сіздің басқару жүйеңіздегі электрлік мәселелерге байланысты. Симптомға ғана емес, түпкі себебін бекітіңіз.
Төменгі сызық
Рексрот 4we 10 J Бағыттағышты басқару клапаны ондаған жылдар бойы өнеркәсіптік гидравликаның эволюциясын білдіреді. Бұл бүгінгі стандарттар бойынша қиял емес, бірақ ол дұрыс қолданған кезде оның жұмысын сенімді түрде орындайды. Бітелген орталықпен J-дің үлгісі сізге жағымды жүктемені береді. NG10 мөлшері айтарлықтай ағып, қысыммен айналады. Ылғалды түйреуіш соленоидты дизайн практикалық техникалық қызмет көрсетумен жұмыс істейді.
Егер сіз жаңа гидравликалық жүйені жасасаңыз, онда басқару қабілеті бар бағытты басқаруды қажет ететін немесе егер сіз қолданыстағы жабдықтарға тозған клапанды ауыстырсаңыз, 4we 10 J, қарастыруға лайықты. Тек дұрыс серияларды (ағымдағы өндіріс үшін 5x), дұрыс соленоидты кернеуді және сұйықтыққа арналған тығыздағыш материалын көрсеткеніңізге көз жеткізіңіз. Бірінші күннен бастап сүзгілеуге назар аударыңыз, сонда сіз осы клапандардан сенімді қызмет көрсетесіз.
Бағыттағы бақылау клапаны қалай жұмыс істейтінін және денсаулықты сақтаудың не қажет екенін түсіну қиын емес. Бұл жай ғана маңызды емес, мұқият, дұрыс кернеу, дұрыс қосымшалар және тұрақты техникалық қызмет көрсетуге назар аударуды талап етеді. Сол құқықты алыңыз, ал 4we 10 J гидравликаңызға барып, сол жерге бару керек болған кезде ағып кетеді.
