Гидравликалық жүйелер - бұл сансыз өнеркәсіптік қосымшалардың, құрылыс техникасы мен өндірістік техникалардан аэроғарыштық жүйелер мен автомобиль компоненттеріне арналған жабдықтардан жасалған бұйымдар. Бұл жүйелердің негізінде гидравликалық сұйықтықтың ағын, қысымы және бағытын басқаратын клапандар желісі жатыр. Осы маңызды компоненттердің ішінде 2-ші клапан гидравликалық тізбектегі ең маңызды элементтердің бірі болып табылады.

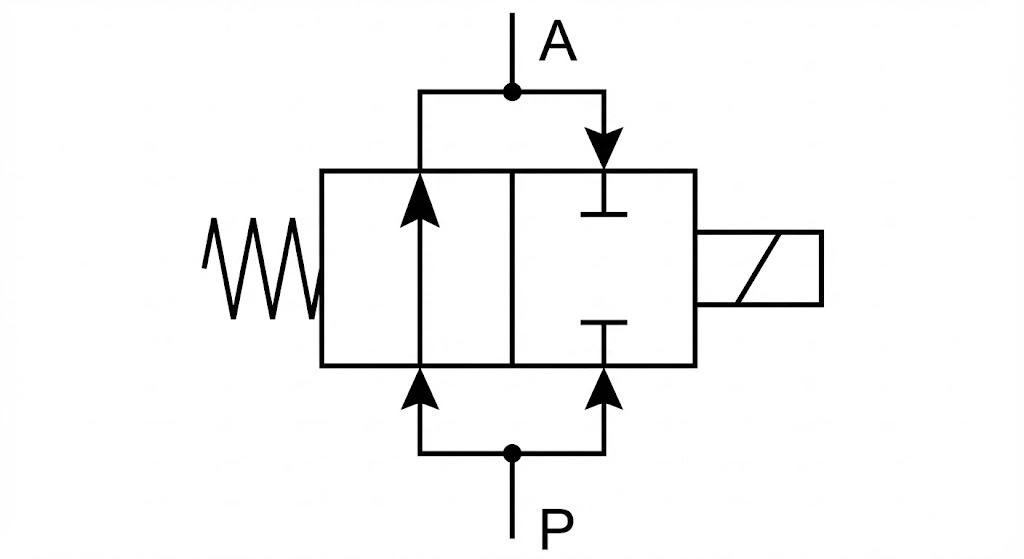

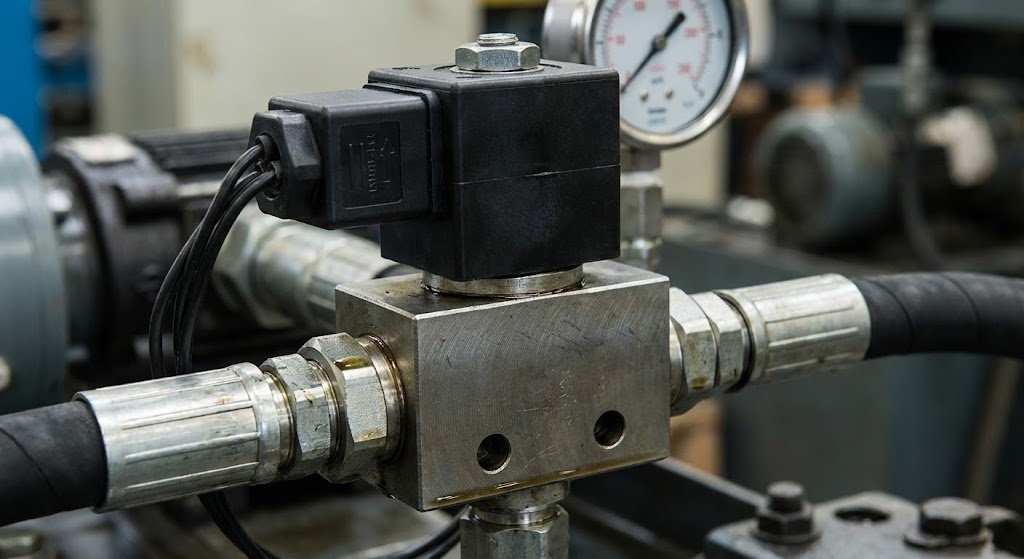

Екі порттық клапан деп те аталатын 2-жолдық клапан, сонымен қатар сұйықтықтың ағынын бір ағын арқылы басқаратын қарапайым, бірақ шешуші гидравликалық компонент. Көп күрделі көп порттық клапандардан айырмашылығы, 2-ші жақты клапанға екі байланыс нүктесі бар: кіріс порты және шығыс порты. Бұл түзу дизайн оны ағынды басқарудың негізгі қосымшалары үшін керемет шешім етеді, онда сіз сұйықтықты толығымен жіберіңіз немесе бұғаттаңыз.
2-жақты клапанның негізгі қағидасы екілік жұмыс болып табылады - ол толығымен ашық немесе толығымен жабық. Ашылған кезде гидравликалық сұйықтық кірістіргіштен розеткаға дейін еркін ағуы мүмкін. Жабылған кезде клапан жүйе арқылы сұйықтықтың кез-келген сұйықтығының алдын алатын пломбаны жасайды. Бұл қосу / өшіру функционалдығы ағымдық ағындарды бақылауды және жүйені оқшаулауды қажет ететін қосымшалар үшін 2-жолдық клапандарды құрайды.

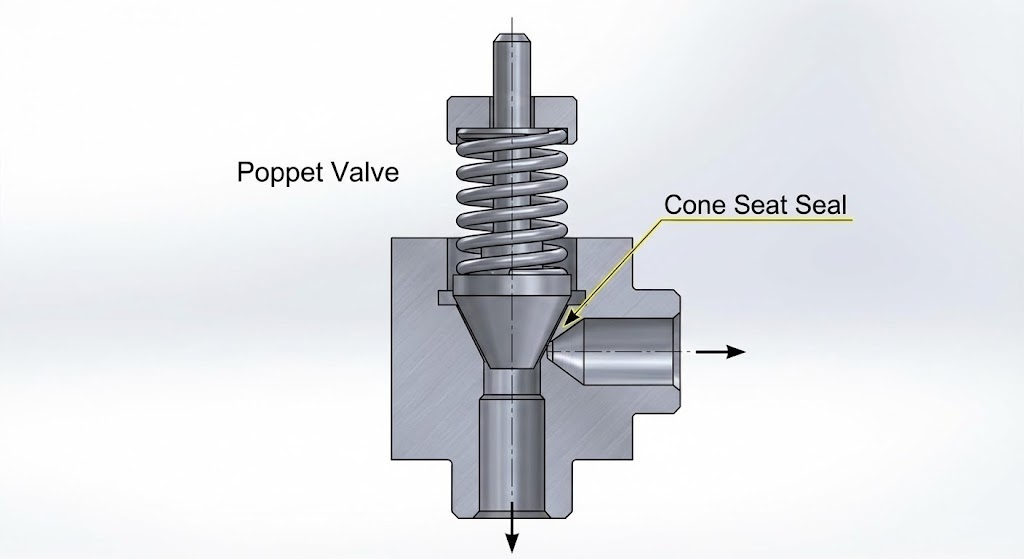

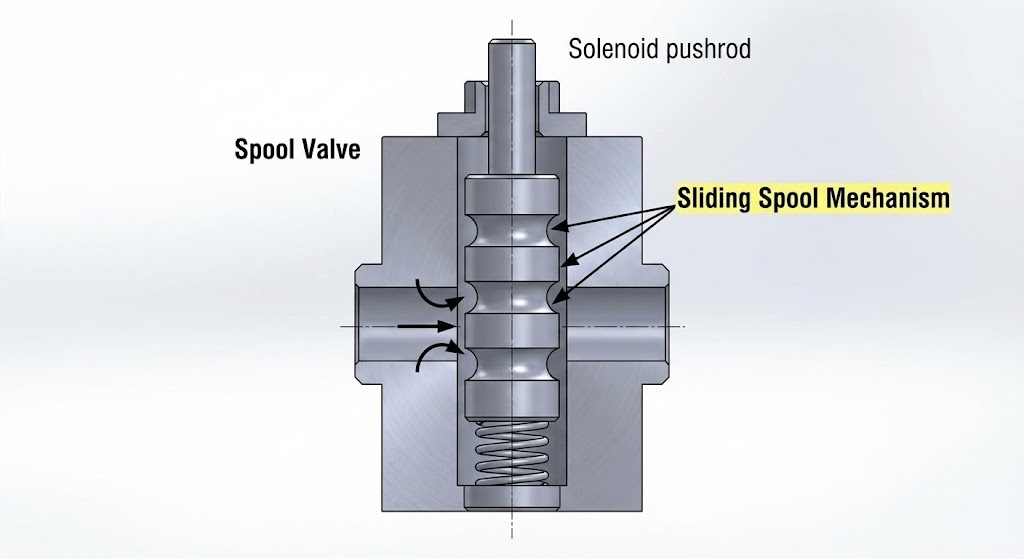

2-ші клапанның жұмысы оның ішкі механизміне байланысты, ол әдетте поппеттік, доп немесе орамалар сияқты жылжымалы элементті қамтиды. Егер клапан іске қосылған кезде - қолмен, пневматикалық, гидравликалық немесе электрлік - электр - бұл ішкі элемент ашуға немесе ағын жолын жабуға ауысады.
Жабық позицияда клапан элементі сұйықтық ағынын тиімді бұғаттайтын клапан орнынан тығыз тығыздағыш тудырады. Мөрді ағып кетпестен жүйенің жұмыс қысымына төтеп беру үшін жеткілікті сенімді болуы керек. Ашық позицияға қосылған кезде, клапан элементі от жағынан алыстап, гидравликалық сұйықтықтың ағып кетуі үшін айқын үзінді жасайды.
Жүйенің жұмыс уақыты мен ағынының сипаттамалары жүйенің жұмысындағы маңызды факторлар болып табылады. Заманауи гидравликалық 2-клапандар ашық қысымның төмендеуі бар жылдам коммутациялау мүмкіндіктерін, ашық болған кезде, тиімді жүйенің жұмысын және нақты бақылауды қамтамасыз етуге арналған.

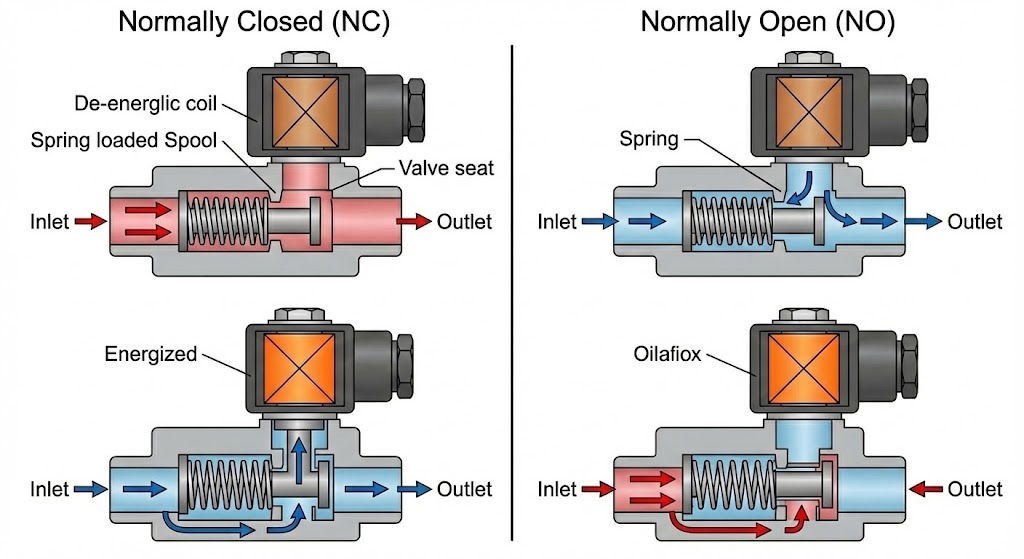

Әдетте ашық, әдетте жабық
2-ЖОЛДАРЫ КЛАСЗДЕРДЕГІ САҚТАНДЫРЫЛҒАН КЛАССИЯЛАР БОЛМАЙДЫ. Әдетте жабық (NC) клапандары іске қосылғанға дейін жабық болып қалады, оларды әдепкі бойынша ағындар бұғатталуы керек. Әдетте ашық (NO) клапандары демалуға және іске қосылған кезде жабылып, үздіксіз ағынның норма болған кезде жарамды болған кезде жабылады.
Асертау әдістері
Қолмен 2-ЖОЛДАРЫ: Тұтқалар, тұтқалар немесе түймелер арқылы қолмен жұмыс істейді. Олар көбінесе жүйені басқару үшін адамның араласуы қажет болған бағдарламаларда қолданылады.
Соленоидпен басқарылатын клапандар: Клапан элементін іске қосу үшін электромагниттік күш қолданатын электрмен басқарылатын клапандар. Олар тез жауап беру уақытын ұсынады және оны автоматтандырылған басқару жүйелеріне оңай біріктіруге болады.
Ұшқыштармен жұмыс істейтін клапандар: Бұл клапандар Гидравликалық қысымның негізгі клапан элементін іске қосу үшін гидравликалық қысымды қолданады, оларды жоғары қысымды қосымшалар үшін жарамды, олар тікелей солененоидты жұмыс істемеуі мүмкін.
Пневматикалық клапандар: сығылған ауамен іске қосылған, бұл клапандар көбінесе электрлік компоненттер қауіпсіздікке төтеп беруі мүмкін орталарда қолданылады.

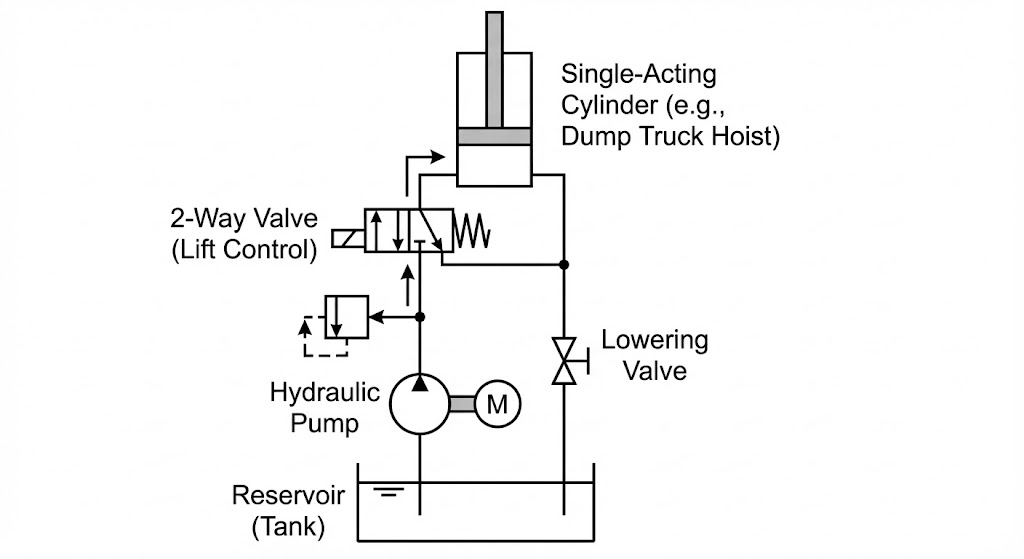

Гидравликалық жүйелердегі қосымшалар
2-Жол клапандары түрлі гидротехникалық қосымшалар бойынша көптеген сыни функцияларға қызмет етеді:
2-ші клапандарды бастапқы пайдаланудың бірі - жүйелік оқшаулау. Олар техникалық қызмет көрсетуді немесе апаттық өшіру процедураларын қолдайтын белгілі бір тізбектердегі гидравликалық ағындарды толығымен тоқтата алады. Экскаваторлар немесе крандар сияқты мобильді гидравликалық жабдықтарда, 2-жақты клапандар операторлар техникалық қызмет көрсету кезінде қауіпті қозғалыстарды оқшаулау арқылы шешуші функцияларды қамтамасыз етеді.
2-ЖАҢА КЛУМДАР КӨМЕКТЕСІНДЕГІ КӨМЕКТЕМЕСІ, ең алдымен, ағындарды бақылау стратегиясында маңызды рөл атқарады. Ашық және жабық позициялардың арасында тез велосипедпен велосипедпен, олар импульстік модуляцияның (PWM) басқару жүйелеріндегі орташа шығын мөлшерлемесін тиімді реттей алады. Бұл әдіс қазіргі заманғы гидравликалық жүйелерде тиімділік пен нақты бақылауды талап ететін заманауи гидравликалық жүйелерде жиі кездеседі.
Бағыттағы бақылау қолдауы
Басқа клапандармен бірге 2 жақты клапандар күрделі бағытты бақылау схемаларына ықпал етеді. Олар белгілі бір жетектерді немесе аудандық клапандарды тиімді және қауіпсіз жұмыс істеуге мүмкіндік беретін нақты жетектерді оқшаулай алады.
Мамандандырылған 2 жақты қысымды рельефті клапандар гидравликалық жүйелерді артық қысымнан қорғайды. Бұл клапандар қалыпты жұмыс қысымының астында жабық күйде қалады, бірақ жүйелік қысым қауіпсіз шектеулерден асып кетсе, артық сұйықтықты резервуарға бағыттайды.
2-жақты клапандардың қарапайымдылығы гидравликалық жүйені жобалауға бірнеше маңызды артықшылықтар әкеледі:
Сенімділік: Көп порттық клапандарға қарағанда аз қозғалатын бөліктері бар, 2-жақты клапандар, әдетте, керемет сенімділік пен ұзақ өмір сүруді ұсынады. Олардың қарапайым дизайны механикалық істен шығу ықтималдығын азайтады және техникалық қызмет көрсетеді.
Шығындар тиімділігі: негізгі дизайн және өңдеудің негізгі қарқындылығы күрделі клапан түрлерімен салыстырғанда оларды жоғары үнемдейді. Бұл қол жетімділік оларды бюджеттік шектеулер маңызды болған өтініштер үшін тартымды етеді.
Жауап беру: көптеген 2-жайт клапандар, әсіресе соленоидты басқарылатын нұсқалар, тез ауысатын уақытты ұсынады. Бұл тез жауап алу қабілеті нақты уақыт пен бақылауды қажет ететін қосымшаларда өте маңызды.
Қатты өшіру: дұрыс жасалған және сақталған кезде, 2-жолдық клапандар жүйенің тиімділігіне немесе қауіпсіздігінің бұзылуына жол бермейтін ішкі ағып кетудің керемет мүмкіндіктерін береді.
Әдеттегіділігімен: Қарапайымдылығына қарамастан, 2-жақты клапандарды әр түрлі іске қосу әдістері, материалдар және конфигурациялар арқылы көптеген қосымшаларға бейімдеуге болады.
Гидравликалық қолданбаның оң жақтағы клапанын таңдау бірнеше факторларды мұқият қарауды қажет етеді:
Қысым рейтингі: клапан жүйенің барабар жұмыс қысымын қауіпсіздік шеттерімен өңдеуге қабілетті болуы керек. Станция астында клапанның істен шығуына және ықтимал қауіпсіздікке әкелуі мүмкін.
Ағын сыйымдылығы: клапанның ағындық коэффициенті (түйіндеме) шамадан тыс қысымның төмендеуінсіз қажетті ағын жылдамдығын өңдеуге жеткілікті болуы керек. Төменгі клапандар жүйелік бостандық жасай алады және тиімділікті азайта алады.
Жауап беру уақыты: жылдам коммутацияны қажет ететін қосымшалар жылдам жауап сипаттамалары бар клапандарды қажет етеді. Акталу әдісі жауап беру уақытына айтарлықтай әсер етеді.
Жұмыс ортасы: температура, ластану деңгейі және діріл сияқты факторлар клапанды таңдауға әсер етеді. Қатаң ортада арнайы материалдар немесе қорғаныс мүмкіндіктері қажет болуы мүмкін.
Бақылау интеграциясы: клапанды іске қосу әдісі жүйенің басқару архитектурасына сәйкес болуы керек. Қазіргі заманғы жүйелер көбінесе электронды кері байланыс мүмкіндіктері бар клапандарды қажет етеді.
