Гидравликалық жүйелер ағып кетпестен қысым жасауы керек болған кезде, Z2S 10 тексеру клапанының сэндвич тақтасы маңызды компонентке айналады. Бұл пилоттық пайдалану клапаны Bosch Rexroth-тен бірнеше жылдар бойы өндірістік гидравликада сенімді таңдау болды және оның қалай жұмыс істейтінін түсіну сіздің жабдықтарыңызға жақсы шешім қабылдауға көмектеседі.
Z2 10-ны әр түрлі етеді
Z2S 10 қарапайым тексеру клапаны ғана емес. Бұл гидравликалық компоненттердің арасындағы гидравликалық компоненттер арасында сэндвич тақтайшасын конфигурация деп атайтын пилотты дизайн. Бұл сіз оны басқа клапандар арасында немесе акуаторлар арасында қосымша құбырлар немесе монтажша қажетсіз ете аласыз. Қажет болған кезде бақылауға рұқсат беру кезінде клапан бір бағытта ағып жатыр.
Дизайн бірлесіп жұмыс істейтін екі негізгі бөлікті пайдаланады. Басқару орамасы пилоттық қысымға жауап береді, ал допқа арналған клапан нақты блоктау функциясын ұсынады. Пилоттық қысым x немесе Y портына жеткенде, шпамурлар серпіліп, допты ауыстырады, сұйықтықты артта қалдыруға мүмкіндік береді. Бұл ұшқыш сигнал болмаса, Check клапанының сэндвич тақтасы Z2S 10 Старалы схеманы нөлдік ағып кетеді.
Маңызды техникалық сипаттамалар
Z2S-тің санын түсіну сіздің жүйеңізге сәйкес келетіндігін білуге көмектеседі. Бұл клапан 315-ке дейін қысымға ие, ол ең индустриалды қосымшаларды қамтиды. Ағын сыйымдылығы минутына 120 литрге жетеді, ортада үлкен акуаторларға жарамды. Еркін ағын бағытта крекинг қысымы төрт нұсқада келеді: 1,5, 3, 6 немесе 10 бар. Сіз өзіңіздің жүйеңіздің қаншалықты қажеті бар екеніне байланысты нұсқаны таңдайсыз.
Температура диапазоны да маңызды. NBR стандартты тығыздағыштары -30 ° C-тан + 80 ° C-қа дейін жұмыс істейді, ал FKM пломбалары -20 ° C-қа дейін -20 ° C-қа дейін -20 ° C-қа + 80 ° C-қа дейін, бірақ биологиялық ыдырайтын гидравликалық сұйықтықтармен үйлесімділікті ұсынады. Клапанның салмағы шамамен 3 килограмға жуық және кез-келген позицияда орнатылады, бірақ тік жинақтау көптеген қондырғылар үшін жақсы жұмыс істейді.
Сұйықтықтың тазалығы Check клапан клапанының сэндвич-сэндвич тақтасымен өте маңызды. Өндіруші 20/18/15 немесе одан жақсы деңгейге сәйкес келеді. Лас май ішкі бөлшектердің жабысып қалуына әкеледі, ақаулыққа әкеледі. Дұрыс сүзуді орнату осы мәселелердің алдын алады және клапан өмірін ұзартады.
Ұшқыш операциясы қалай жұмыс істейді
Ұшқыш жұмыс істейтін мүмкіндік негізгі тексеру клапандарынан басқа осы клапанды орнатады. Әдеттегі параметрлерде сіз A1 портын ATuator және A2-ге бағыттаңыз, бұру клапанына қосасыз. Қысым крекинг қысымының параметрін жеңе отырып, ағын A1-ден A2-ге еркін қозғалады. Бірақ сіз сұйықтықты A2-ден A1-ге дейін итеруге тырысқан кезде, допқа арналған орын оны толығымен блоктайды.
Қысқартылған қысымды босату үшін сіз порттың қысымын X-ге қолданасыз. Бұл пилоттық қысым өте төмен болуы мүмкін, көбінесе конфигурацияңызға байланысты 1,5-тен 10-ға дейін бар. Бақылау орамасы, доптық тұрақ клапанын механикалық түрде ашады. Енді сұйықтық актуатор жағынан артқы жағынан қайтара алады. Бұл бақыланатын шығарылым сіздің гидравликалық тізбегіңізде соққы мен шудың алдын алады.
Стандартты нұсқадағы алдын-ала ашылатын функция клапан сәл ашыла бастайс бұрын, аздап ашыла бастайды. Бұл біртіндеп әрекет қысымды ауысуды тегістейді. SO41 сияқты кейбір нұсқалар Sharper Control ұсынған қосымшалар үшін алдын-ала ашылатындығын жояды, бірақ бұл коммутация кезінде көбірек шу шығарады.
Орнату және монтаждау
Тексеру клапанын орнату Z2S 10 Сэндвич тақтасын орнату 05 клапан өлшемі үшін ISO 4401 стандартына сәйкес келеді. Орнату үлгісі 15,5 Ньютон-метрге дейін төрт м6 бұранданы қолданады. Монтаж тақтайшаңыздағы бетті әрлеу RZ 4 микрет немесе тегіс болуы керек, бұл сақиналардың ағып кетуіне жол бермейді.
Компоненттерді жинағанда, болт ұзындығын мұқият есептеңіз. Сіз барлық сэндвич тақталарынан өтіп, негізгі клапан немесе көп қырлы. Z2S 10 стандартты конфигурациядағы биіктікке 50 миллиметр қосылады. Порт қосылымдары стандартты ISO үлгілеріне сәйкес келеді, оны көп өндірістік гидравликалық компоненттермен үйлеседі.
O-сақиналар Барлық порт қосылымдарын жабыңыз. Олар сіздің гидравликалық сұйықтығымен үйлесімді болуы керек. Минералды май жүйелері NBL тығыздағыштарын пайдаланады, ал HETG немесе басқа да биологиялық ыдырайтын сұйықтықтарды іске қосатын жүйелер FKM тығыздағыштары қажет. Зақымдалған немесе дұрыс емес тығыздағыштарды орнату ағып кету және ластану проблемаларын тудырады.
Өнеркәсіптегі ортақ өтініштер
Станоктар Құралдардың өзгеруі кезінде жұмыс бөлігінің позицияларын ұстап тұру үшін Check клапанының сэндвич тақтасын пайдаланыңыз. Бұл клапансыз гидравликалық цилиндрдің дәлдігі, дәлдікті жойып, мұнайдың ағып кетуінен түсіп кетеді. Пилоттық шығарылым машина циклі қайта басталған кезде бақыланатын қозғалысқа мүмкіндік береді.
Инъекциялық қалыптау машиналары салқындату кезеңінде қалыптасқан қысқыш қысымын сақтау үшін осы клапандарға сүйенеді. Қысымның кез келген төмендеуі ақаулы бөліктерді құрайтын еді. Z2S 10 Қысқыш цилиндрін аздап құлыптайды, ал циклдар арасындағы босату үшін минималды пилоттық қысымды пайдалану кезінде қатты бекітіледі.
Гидравликалық престер көп сатылы қалыптастыру кезінде нақты позиция ұстауды қажет етеді. Тексеру клапанының сэндвич тақтайшасы Z2S 10 Қоштаманың баспасөз соққыларының артуына жол бермейді. Бұл күтпеген қозғалысты жою арқылы бұл сапа мен оператордың қауіпсіздігін жақсартады.
Ақшалар сияқты материалдарды өңдеу жабдықтары гидравликалық сызықтар істен шыққан кезде жүктемелерді болдырмас үшін осы клапандарды қолданады. Ұшқыштармен жабдықталған дизайн жүктерді ұстау бағытында қауіпсіздікті оқшаулау кезінде қалыпты көтеруге және төмендетуге мүмкіндік береді.
Кодтар мен нұсқалар
Bosch Rexrooth Z2S 10 сериялары үшін белгілі бір код жүйесін қолданады. Негізгі формат Z2S 10, содан кейін белгілі бір мүмкіндіктерді көрсететін әріптер мен сандар. Бос орын дегеніміз - A және B порттарының екеуі де блоктау функциясы бар. A Әріп тек блоктар портты білдіреді, ал B тек B б блогын білдіреді.
Осыдан кейін сан крекинг қысымын көрсетеді: 1,5 бар үшін 1, 3 бар, 2 бар, 6 бар, 6 бар, және 4 бар. Содан кейін компонент сериясын көрсететін 3x келеді. V әрпі FKM пломбалары NBR пломбаларын ауыстырған кезде пайда болады. SO14, SO40, SO41, SO41 немесе SO60 сияқты қосымша кодтар, мысалы, инсульт шектеу немесе сыртқы басқару порттары сияқты арнайы мүмкіндіктерді көрсетеді.
Жалпы бөлігінің нөмірі - бұл R900407394, стандартты екі порттық нұсқасы үшін R900407394, 1,5 бар крекинг қысымы бар. Бір порт нөмірі R900407424 нөмірін тасымалдайды. Сізге Biediograzable майы үшін FKM пломбалары қажет болған кезде, R900407439 сияқты бөліктерді іздеңіз.
Сұйықтық үйлесімділік және техникалық қызмет көрсету
Тексеру клапанының сэндвич тақтасы Z2S 10 Ең гидравликалық сұйықтықтармен жұмыс істейді. Стандартты нұсқалар HL, HLP және HVLP сияқты минералды майларды проблемасыз өңдейді. Тұтқырлығы диапазоны секундына 2,8 ден 500 шаршы миллиметрден тұрады, жұқа гидравликалық сұйықтықтардан бастап, суық жағдайда қалың майларға дейін.
Биологиялық ыдырайтын сұйықтықтар тығыздағыш материалға назар аударуды қажет етеді. HFC сұйықтықтары NBL пломбаларымен жұмыс істейді, бірақ HFDG және HFDU майлары нашарлаудың алдын алу үшін FKM пломбалары қажет. Қате тығыздағыш материалын пайдалану ағып кетуді және ластануды тудыратын ісіну, қатаю немесе крекингке әкеледі.
Тұрақты техникалық қызмет көрсету гидравликалық сұйықтықты тазалығын тексеруді және оларды айналып өтпес бұрын ауыстыруды қамтиды. Ластану ұшқыш қысымы қолданылған кезде жалқау клапанның жауабы немесе босатылмайтындығы көрсетілген. Мұнай үлгілерін алып, ISO 4406 стандарттарына сәйкес оларды талдау ертерек проблемаларды шешеді.
Мөрді ауыстырудың аралықтары жұмыс жағдайына байланысты. Жоғары температуралы жұмыс немесе агрессивті сұйықтықтар мөрді қысқартады. Клапанды қайта құрған кезде, тығыздағыш материалын сұйықтық түріне сәйкестендіріп, барлық ішкі бөліктерді тозу немесе зақымдау үшін тексеріңіз.
Балама шешімдерді салыстыру
Басқа өндірушілер ұшқыштарды тексеру клапандарын ұсынады, бірақ Z2S 10 сэндвич тақтайшасының дизайнының артықшылықтары бар. Паркердің түйіндеме сериялары минутына 150 литрге дейін, бірақ Z2S 10-дегі қысыммен 150 литрге дейін ұқсас функцияны ұсынады, бірақ Z2S 10-де қысымның ауысуын жоққа шығарады. Eaton's PVG сериялары тығыз өлшемдерді қолданады, бірақ крекингке қысымның аздығын ұсынады.

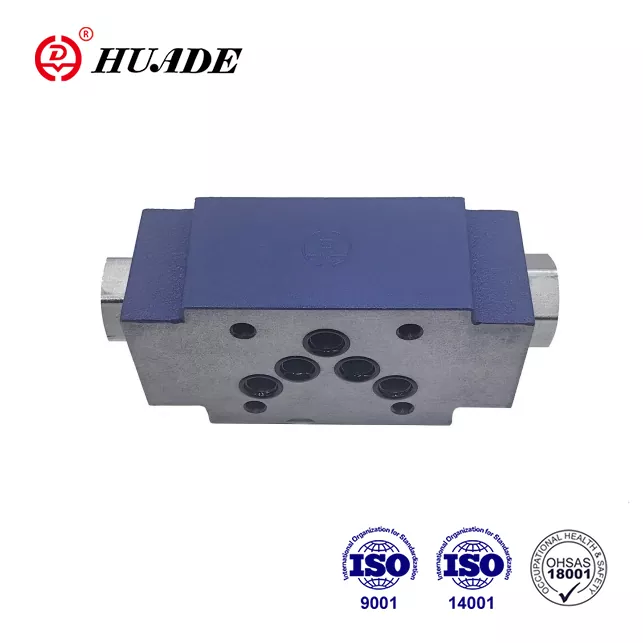

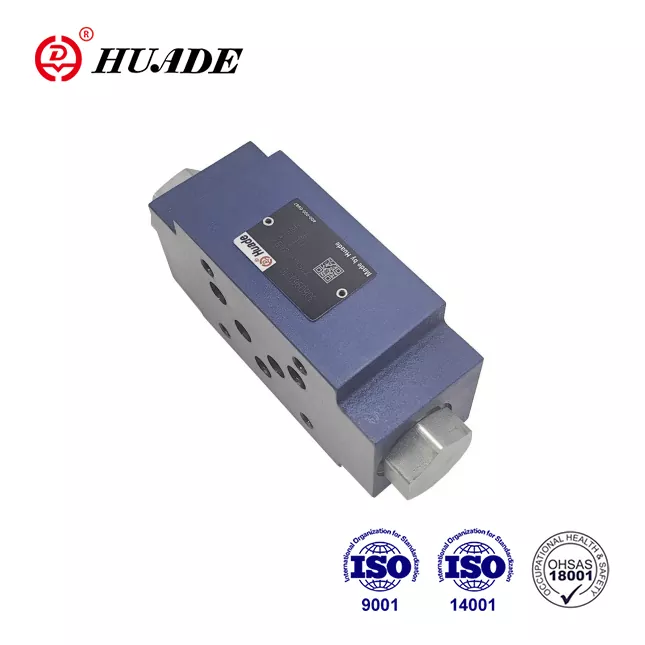

Кейбір азиялық өндірушілер Хюре сияқты Z2S 10 үйлесімді клапандарды төмен бағамен шығарады. Бұл аз талап етілетін қосымшаларда, бірақ Bosch Rexroth-тің қатал ортада немесе ластанған маймен берілуіне сәйкес келмеуі мүмкін. Бастапқы жабдықтың металлургиясы және тығыздағыштары ұзақ қызмет ету мерзімінен бұрын жақсы.
Пилоттық операциясыз қарапайым тексеру клапандары аз тұрады және одан да көп жиналады. Дегенмен, олар қысылған қысымның бақыланатын шығарылымын қамтамасыз ете алмайды. Бұл шектеу оларды бақылау кезінде екі бағытта екі бағытта жылжыту керек қосымшаларға жарамсыз етеді.
Пилоттық қысым талаптары
Пилоттық қысым қажеттіліктері сізге сенімді тізбектерді жобалауға көмектеседі. Тексеру клапанының сэндвич тақтасы Z2S 10-да 10-ға жуық, пилоттық портта шамамен 1,5-тен 10-ға дейін бар, негізгі қысым мен ағынға байланысты толық ашылады. Бұл төмен талап дегеніміз, сіз басқармалық тізбектерді қоспай, қолданыстағы басқару клапандарынан ұшқыш қысымын жиі басуыңыз мүмкін.
Пилоттық аймақ пен магистральдық поппеттік аймақ арасында шамамен 1-ден 11.5-ке дейінгі бақылау коэффициенті осы қолайлы қысым көбейеді. Кішкентай ұшқыш күштер допқа арналған үлкен ашылатын күштер жасайды. Бұл тиімділік сіздің жүйеңізде энергия тұтынуды және жылу өндірісін азайтады.
Пилоттық қысым шекті мәннен төмен болған кезде, клапан дереу жабылады. Көктемгі күш шарды өз орнына мықтап отырады. Бұл жылдам жабу кері ағынға жол бермейді, бірақ егер тізбек дұрыс соққы сіңірмесе, қысым жұтылады. Шағын аккумуляторлар немесе шектеуші клапандар қосу Бұл өтпелі кезеңдерді қопсытады.
Жүйені біріктіру туралы пікірлер
Z2S 10 сэндвич-сэндвич тақтасын Z2S 10-ді біріктіру Гидравликалық тізбекке жоспарлау қажет. Клапанның бағыттағыш клапаны мен құлыптағыңыз келетін порттағы жетектер арасында отыруы керек. Пилоттық сызықтар бағытты клапанға қарсы жұмыс портына қосылыңыз, сондықтан пилоттық қысым сіз бағытты кері бағытта түседі.
Бақылаудың шыңы үшін резервуар қосылыстары маңызды. SO60 нұсқасы Pilot бөлімін резервуарға ағызу үшін бөлек T портын ұсынады, бұл клапан жұмысына кедергі келтіруі мүмкін қысымды қалыптастыруды болдырмайды. Стандартты нұсқалар ішкі тізбек арқылы ағып кетеді, бұл көптеген қосымшаларда жақсы жұмыс істейді, бірақ мамандандырылған тізбектерде проблемалар тудыруы мүмкін.
Бір жүйеде бірнеше Z2S 10 клапандарын қолданған кезде, олардың әрқайсысына өзінің ұшқыш сигналы қажет. Кросс-қосқыш пилоттық порттары бір клапанның ашылуы басқасына әсер ететін күтпеген әрекеттерді жасай алады. Егер сіз біріктірілген жұмыс үшін арнайы дизайн жасамасаңыз, пилоттық тізбектерді тәуелсіз болыңыз.
Жалпы проблемаларды жою
Тексеру клапанының сэндвич тақтасы Z2S 10 дұрыс бұғатталмаған кезде, ластану әдеттегі кінәлі. Кір бөлшектері доп пен орынның арасына, ағып кету жолын жасайды. Жүйені жуу және фильтрацияны жақсарту Көптеген жағдайларды түзету. Егер тазалағаннан кейін ағып кету сақталмаса, орын ауыстыруды қажет ететін зақым болуы мүмкін.
Пилоттық қысыммен ашылмаса, көбінесе бақылау орамы жабысып қалады дегенді білдіреді. Бұл лак қатты қызып кеткен кезде немесе судың ластануы коррозияға әкелген кезде болады. Кламды қалпына келтіру функциясын бөлшектеу және тазалау функциясын бөлшектеу және тазалау, бірақ сіз өзіңіздің гидравликалық сұйықтығыңыздың жай-күйіңізде, себебін шешіңіз.
Ашу кезіндегі шамадан тыс шу, әдетте, кавитация немесе жылдам қысымның өзгеруіне нұсқайды. Алдын ала ашылатын функция әдетте бұған жол бермейді, сондықтан шу алдын-ала ашылмаған нұсқасын немесе ашылатын ішкі бөліктерді ашады. Нұсқаны тексеру және тозуды тексеру қажет түзетуді анықтауға көмектеседі.
Пилоттық сигналдарға баяу жауаб, бұл төмен пилоттық қысымды немесе басқару орамасының айналасындағы ішкі ағып кетуі мүмкін. Клапанның кірісінің өлшеуішін өлшеу Егер сіздің тізбегіңіз жеткілікті сигнал берсе, растайды. Ішкі ағып кетуді жаңа итбалықтармен қайта құруды және шыңға қойылған жағдайды тексеруді қажет етеді.
Құны және қол жетімділігі
Тексеру клапанының сэндвич тақтайшысына баға Z2S 10 Аймақ пен жеткізушіге байланысты. Ұлыбританиядағы уәкілетті дистрибьюторлар арқылы Bosch Rexroth бастапқы клапандары стандартты нұсқалар үшін ҚҚС есебінен 605 фунт стерлингке жуық. Басқа аймақтардағы бағалар жергілікті тарату желілері мен импорттық баждар негізінде ерекшеленеді.
Балама жеткізушілер және үйлесімді өнімдер аз. Азиялық өндірілген эквиваленттер аз сыни қосымшалар үшін жеткілікті сапаны сақтау кезінде Bosch бағасынан 30-дан 50 пайызға дейін орындалуы мүмкін. ЭБЖ сияқты іскерлік жеткізілім платформалары арқылы сатып алу кейде жеңілдіктер береді, алайда түпнұсқалығын тексеру маңызды бола бастайды.
Қорғасын уақыты дистрибьюторлар сізге қажет нұсқаны қорғалмағанына байланысты. Екі портты қос пішінді екі портты, 1,5 жолақ нұсқасы, түгендеуден тез. Арнайы нұсқалары бар ерекше конфигурациялар бірнеше апта сайын жеткізілім уақыты бар зауыттық тапсырыстарды қажет етуі мүмкін. Алдын ала жоспарлау және сыни машиналарға арналған сабақтарды сақтау қымбатқа түсудің алдын алады.
Экологиялық және болашақ тенденциялар
Гидравликалық жабдық төгілу мен ағып кетулерден қоршаған ортаға әсерді азайту үшін биологиялық ыдырайтын сұйықтықтарды көбірек қолданады. Тексеру клапанының сэндвич тақтасы Z2S 10 HETG және басқа да био негізіндегі сұйықтықтармен үйлесімді FKM тығыздағыштары арқылы осы трендке бейім. Бұл үйлесімділік барлық клапандарды алмастырмай-ақ экологиялық таза гидравликаны жаңартуға мүмкіндік береді.
Шығарындылардың нормативтері гидравликалық жүйелерде жақсы герметизациялау үшін итермелейді. Z2S 10-да нөлдік ағып кетулер бұғатталуы осы стандарттарға сәйкес келетін машиналарға көмектеседі. Сезімтал ортада жұмыс істейтін жабдық тамақ өңдейтін немесе таза бөлмелер сияқты, әсіресе осы клапанның сенімді тығыздауынан пайда көреді.
Болашақ дамулар гидравликалық клапандарға электронды мониторинг әкелуі мүмкін. Датчиктер пилоттық қысымды, ағындық мөлшерлемені немесе клапанның позициясын анықтайтын датчиктер машинаны басқару жүйелерімен біріктірілуі мүмкін. Basic Z2S 10 дизайны таза механикалық болып қалады, ал олар қосулар болжалды техникалық қызмет көрсетуді және тиімді жүйені оңтайландыруға мүмкіндік береді.
Дұрыс таңдау жасау
Тексеру клапанының сэндвич тақтасын таңдау Z2S 10 ҚАТЫСТЫ ҚҰРЫЛҒАН ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚҰРЫЛЫС ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚАЗАҚША ҚҰРАСТЫРУ қажет болған кезде мағынасы бар. Сэндвич тақтайшасы кеңістікті үнемдейді және кірістірілген клапан қондырғыларымен салыстырғанда су ағу нүктелерін азайтады. Пилоттық операция сізге қосымша қосымша схемасыз бақыланатын шығарылым береді.
Тапсырыс беру кезінде сіздің қысымыңыздың деңгейі, ағындық талаптары және сұйықтық түрі. Крекинг қысымын жүйелік қажеттіліктерге сәйкестендіріңіз, еркін ағындағы төмен қарсылық пен қатаң отыру үшін жеткілікті алдын-ала жүктеу. Егер сіз ұзақ плиталық өмірді қамтамасыз етсеңіз, минералды майдан басқа нәрсені қаласаңыз, FKM мөрлерін таңдаңыз.
Z2S 10 жақсы сұйықтық тазалығы және тұрақты техникалық қызмет көрсетуі бар жүйелерде жақсы жұмыс істейді. Егер сіздің операцияңыз қараусыз немесе өте лас жағдайларға ұмтылса, клапан сенімділік мәселелерін сезінуі мүмкін. Мұндай жағдайларда үлкенірек сазгерлермен сенімді дизайн олардың ағып кету тарифтеріне қарамастан жақсы қызмет етуі мүмкін.
Позиция ұстап тұруды қажет ететін өндірістік гидравликалық қосымшалар үшін, бақылауды қажет ететін, тексеру клапанының клапанының сэндвич тақтасы Z2S 10 жеткілікті құны бойынша сенімді өнімділікті жеткізеді. Оның ұзаққа созылуы және кең қол жетімділігі оны жаңа дизайн мен ауыстыру үшін қауіпсіз таңдау жасайды.
