ZDC клапанының жұмыс принципі дүрбелшектеу механизміне және қысымды өтеу механизміне негізделген. Есептегіш қысымның өтемақысы ZDC әдетте пропорционалды бағытты ВРВ-ты пропорционалды бағытты клапанмен бірге дроссельдік порттың ашылуын бақылау арқылы, егер дроссельдік порттың тұрғысынан және одан кейін, сол арқылы жүктеме өтеміне қол жеткізіңіз. Бұл жүктеме өзгерістері, жүйенің тұрақтылығы мен бақылау дәлдігін жақсарту үшін әсер етпейтін актуатордың жылдамдығын жасайды.
| Мөлшер | 10 | 16 | 25 |
| Ағын (л / мин) | 85 | 150 | 325 |
| Салмақ (кг) | 3 | 3.5 | 8.9 |
| Жұмыс қысымы (MPA) Pmax | А, В, б | 35 | |
| T | 25 | ||
| X | 3-тен 10-ға дейін | ||
| Y | 3-ке дейін (Портталған пропорционалды бағыттағыш клапанмен, бір-бірімен бірге қолданылуы мүмкін, ол | ||
| Құрамында | ≤20 (10 ұсыну) | ||
Ерекше өзгешеліктері:
▶ P портына PORT PORT-ге B-ден a немесе p-ден В-дан В-ге дейін
▶ «P» нұсқасы
▶ «P T» нұсқасы (NS10-25)
▶ пропорционалды бағытты клапанмен бірге жұмыс жасағанда ағынмен бақылау
Қолдану:
Здук-қысымның есептегіштігі здемі металлургиялық машиналарда, металлургия машиналарында, металлургиялық техникада кеңінен қолданылады.

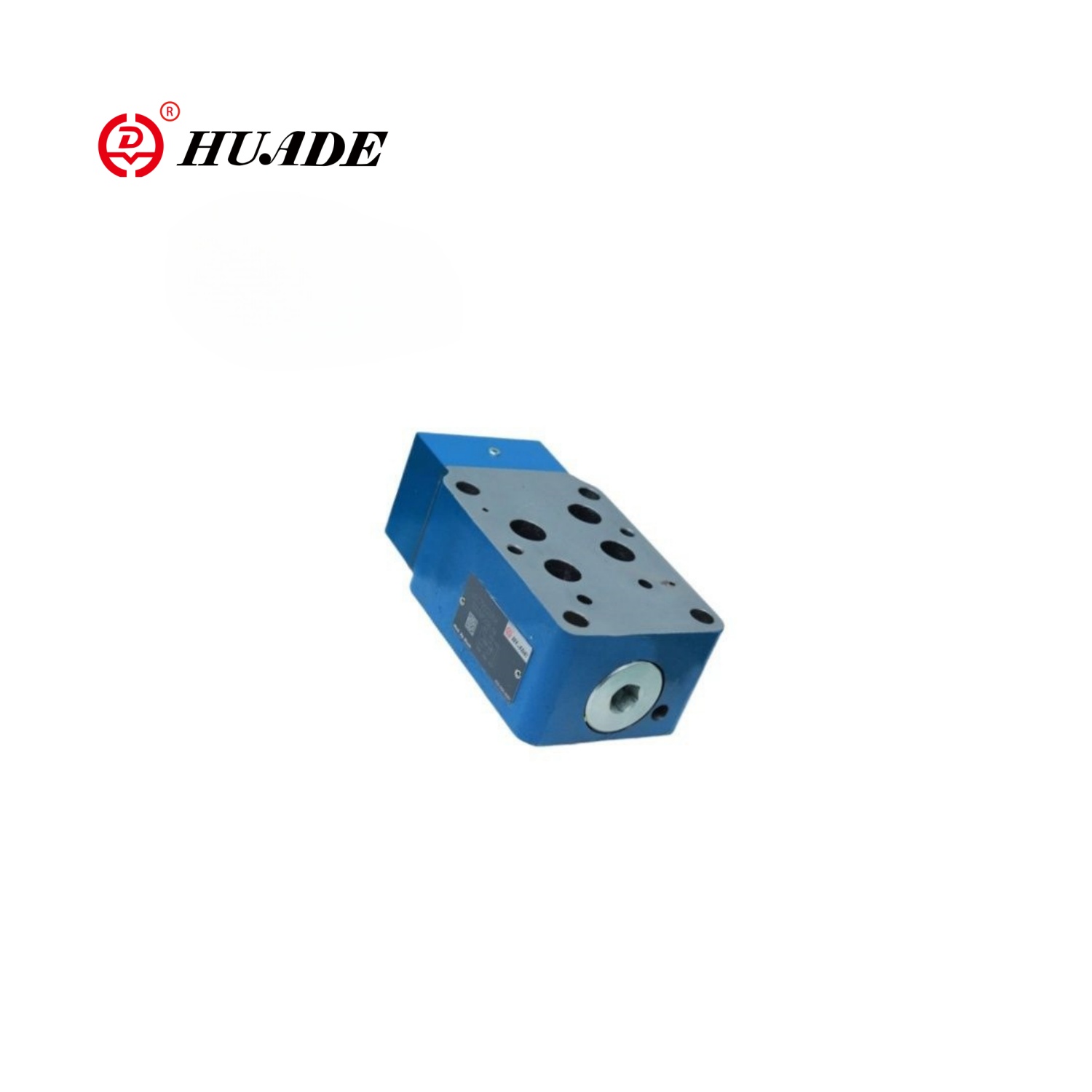

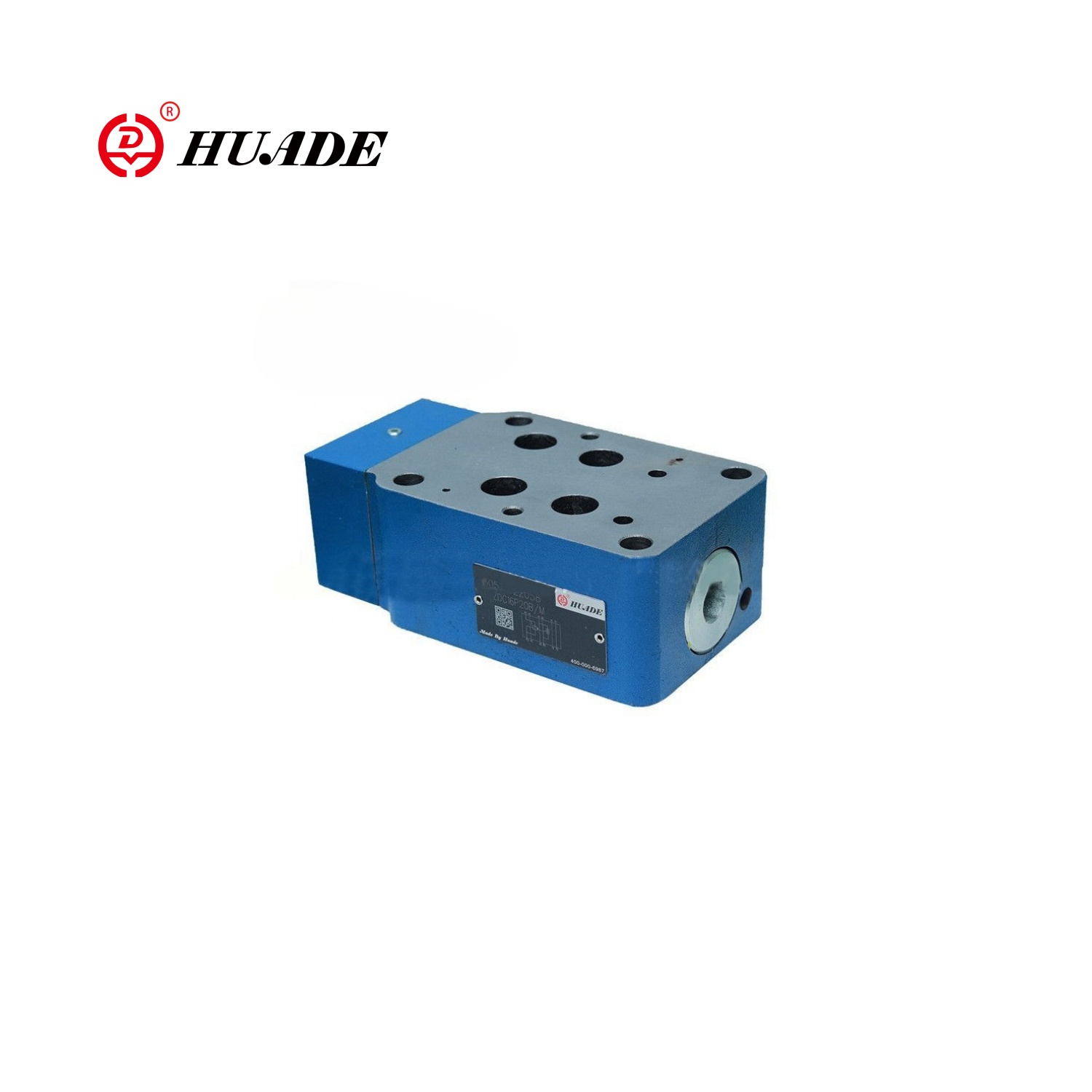

Есептегіш қысымның өтемақысы ZDC клапандары - 2 немесе 3-жақты дизайндағы тұрақты жұмыс істейтін есептегіш есептеледі.
Олар жүктеме бойынша өтемақы үшін пайдаланылады, П.

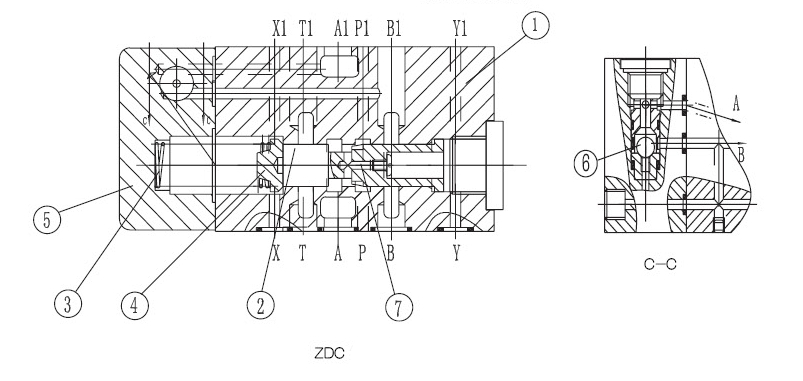

Бұл клапандар негізінен корпуста (1), бақылау орамасынан (2), сығымдалған көктем (3), көктемгі шайба (4) және біріктірілген кабель (6) бар қақпақ (5).
Сығымдау көктемі (3) Басқару орамасын (2) ашық позицияда P1-ден P-ге дейін, қысым дифференциалды P1 немесе P1-ден В1-ге дейін ұстайды.
Егер қысым дифференциалы 1.O MPA-дан асып кетсе, онда басқару орамасы (2) қысым дифференциал қалпына келтірілгенге дейін солға жылжытылады.
Құрылымы ZDC есептегіш қысымы
ZDC есептегіш қысымының символдары
