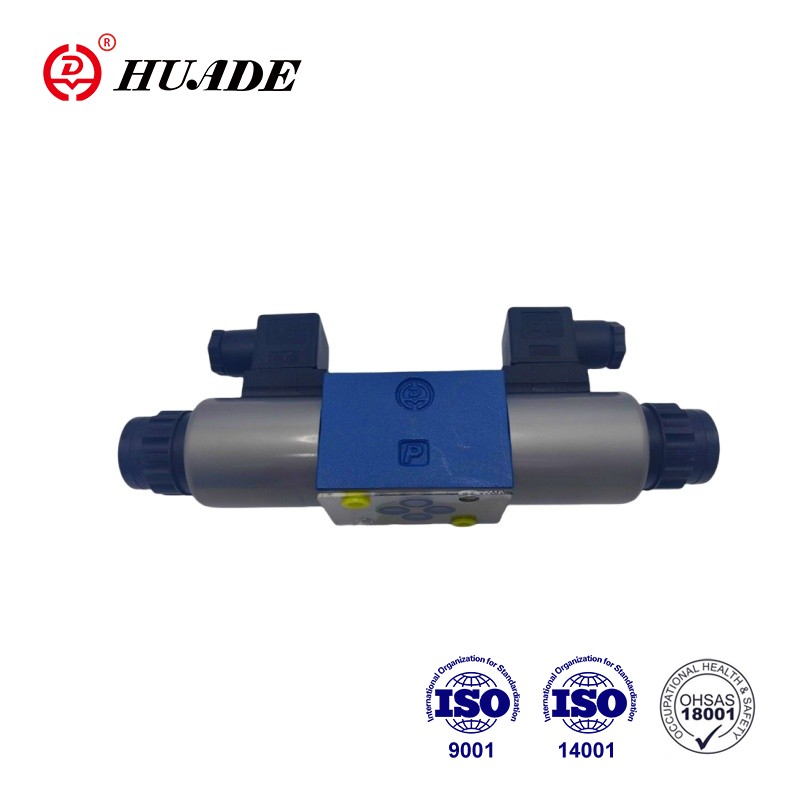

Үш жақты пропорционалды қысымды төмендету клапаны 3DREP 6A өндіріс процесіндегі қысым талаптарын қанағаттандыру үшін кіріс сигналындағы өзгерістерге сәйкес шығыс қысымын дәл реттей алады. Сонымен қатар, 3DREP 6A тұрақты өнімділігі де өндіріс процесінің үздіксіздігі мен қауіпсіздігін қамтамасыз етеді.
| Гидравликалық | ||
| Жұмыс қысымы (МПа) | Порт P | 10, егер 10 артық болса, онда клапанды орнатыңыз, ZDR6DP..-30B/...кіріс портына теріңіз. |
| Порт Т | 3 | |
| Максималды ағын (л/мин) | 15(∆p=5МПа) | |
| Ластану дәрежесі (um) | Ең аз ұстау жылдамдығы β10≥ 75 болатын сүзгі ұсынысы | |
| Гистерезис (%) | ≤3 | |
| Қайталану дәлдігі (%) | ≤1 | |
| Жауап сезімталдығы (%) | ≤1 | |
| Кері айналу аралығы (%) | ≤1 | |
| Қысымды сұйықтық | Минералды май (NBR тығыздағыш үшін), Фосфатты эфир (FPM тығыздағыш үшін) | |
| Тұтқырлық диапазоны (мм2/s) | 2,8-ден 380-ге дейін | |
| Қысым сұйықтығының температура диапазоны (°C) | -20-дан +70-ке дейін | |
| Орнату | қосымша, жақсырақ көлденең | |
| Салмағы (кг) | С типі:2.6;А.В түрі:1.5 | |
| Электрлік, электромагниттік | ||
| Қоректендіру кернеуі | DC24V | |
| Соленоидтағы номиналды ток (A) | 0.8 | |
| Соленоидқа максималды ток (A) | ≤0,02 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20°C | 19.5 |
| Макс. жылы мән | 28.8 | |
| Жұмыс күйі | үздіксіз | |
| Жағдай температурасы (°C) | ~+50 | |
| Катушка температурасы (°C) | ~+150 | |
| DIN40 050 бойынша қорғаныс | IP65 | |
| Электр қосылымдары | 3DREP | құрамдас ашасы бар DIN43650-AM2 қосылатын қосқыш DIN 43 650-AF2/Pg11 |
| 3DREPE | E DIN43563-AM6-3 қосылатын қосқышқа E DIN43563-BF6-3/Pg11 құрамдас ашасы бар | |
Ерекше өзгешеліктері:
▶Ағынның қысымы мен бағытын басқаруға арналған тікелей басқарылатын пропорционалды клапандар
▶Орталық жіппен және алынбалы орамдағы пропорционалды соленоидтар арқылы іске қосылады
▶Орталық серіппелі басқару катушкасы
Қолдану:
Үш жақты пропорционалды қысымды төмендететін клапан 3DREP 6A өнеркәсіптік өрістерде, жылжымалы механикалық гидравликалық жүйелерде, жұмыс үстелдерінде және басқа жоғары сапалы жабдықтарда кеңінен қолданылады.
3DREP 6. типті 3 жақты қысымды төмендететін клапан пропорционалды соленоидтармен тікелей іске қосылады. Олар электрлік кіріс сигналын пропорционалды қысымның шығыс сигналына түрлендіреді.
Пропорционалды соленоидтар орталық жіппен және алынбалы катушкасы бар бақыланатын ылғалды істікшелі тұрақты ток соленоидтары болып табылады. Соленоидтар қосымша түрде сыртқы басқару электроникасы арқылы басқарылады.
◆Дизайн:
Клапан негізінен мыналардан тұрады:
◆Функция:
Электромагниттердің (1 және 2) кернеуі сөнген кезде басқару катушкасы (5) қысу серіппелері арқылы орталық күйінде ұсталады.
Басқару катушкасы (2) соленоидтардың біреуіне қуат берілгенде тікелей іске қосылады.
Мысалы, «a» соленоидты қуаттандыру арқылы (1)
→Қысым өлшейтін катушка (5) және басқару шпуласы (4) электрлік кіріс сигналына пропорционалды оңға қарай жылжиды.
→Р-ден В-ға және А-дан Т-ге қосылу прогрессивті ағын сипаттамалары бар саңылау пішінінің көлденең қималары арқылы жүзеге асырылады.
◆Соленоидты токсыздандыру (1)
→Басқару катушкасы (4) қысу серіппелері арқылы ортаңғы күйіне қайтарылады
Ортаңғы позицияда A және B - T қосылымдары ашық, сондықтан қысымды сұйықтық резервуарға еркін ағып кетуі мүмкін. Қосымша қолмен қайта анықтау электромагнитті қуатсыз басқару катушкасын (4) жылжытуға мүмкіндік береді.
●Назар аударыңыз!
Қолмен басып шығаруды мақсатсыз пайдалану машинаның бақыланбайтын қозғалысына әкелуі мүмкін!
3DREP 6A пропорционалды қысымды төмендететін клапанның нышандары
