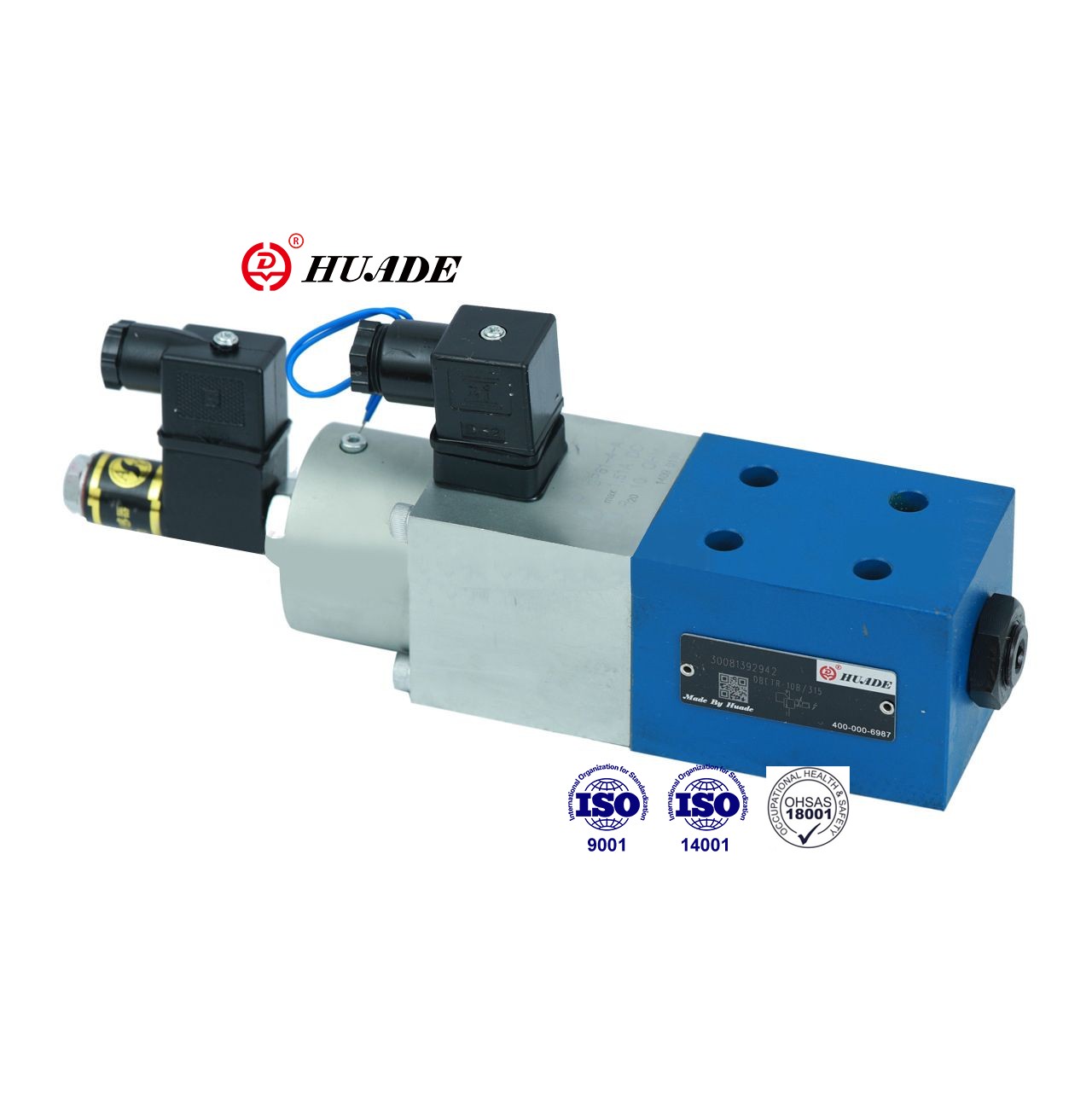

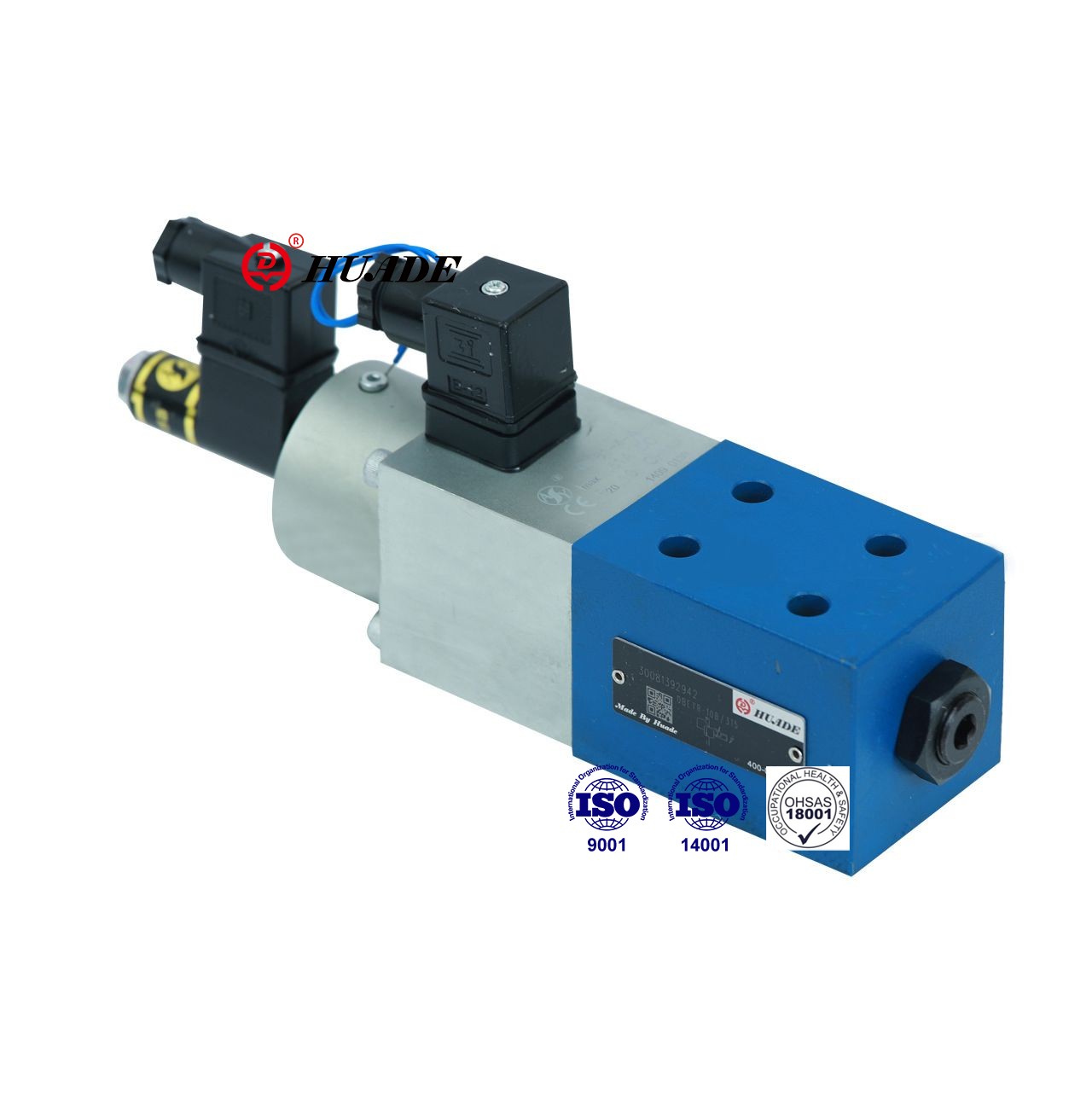

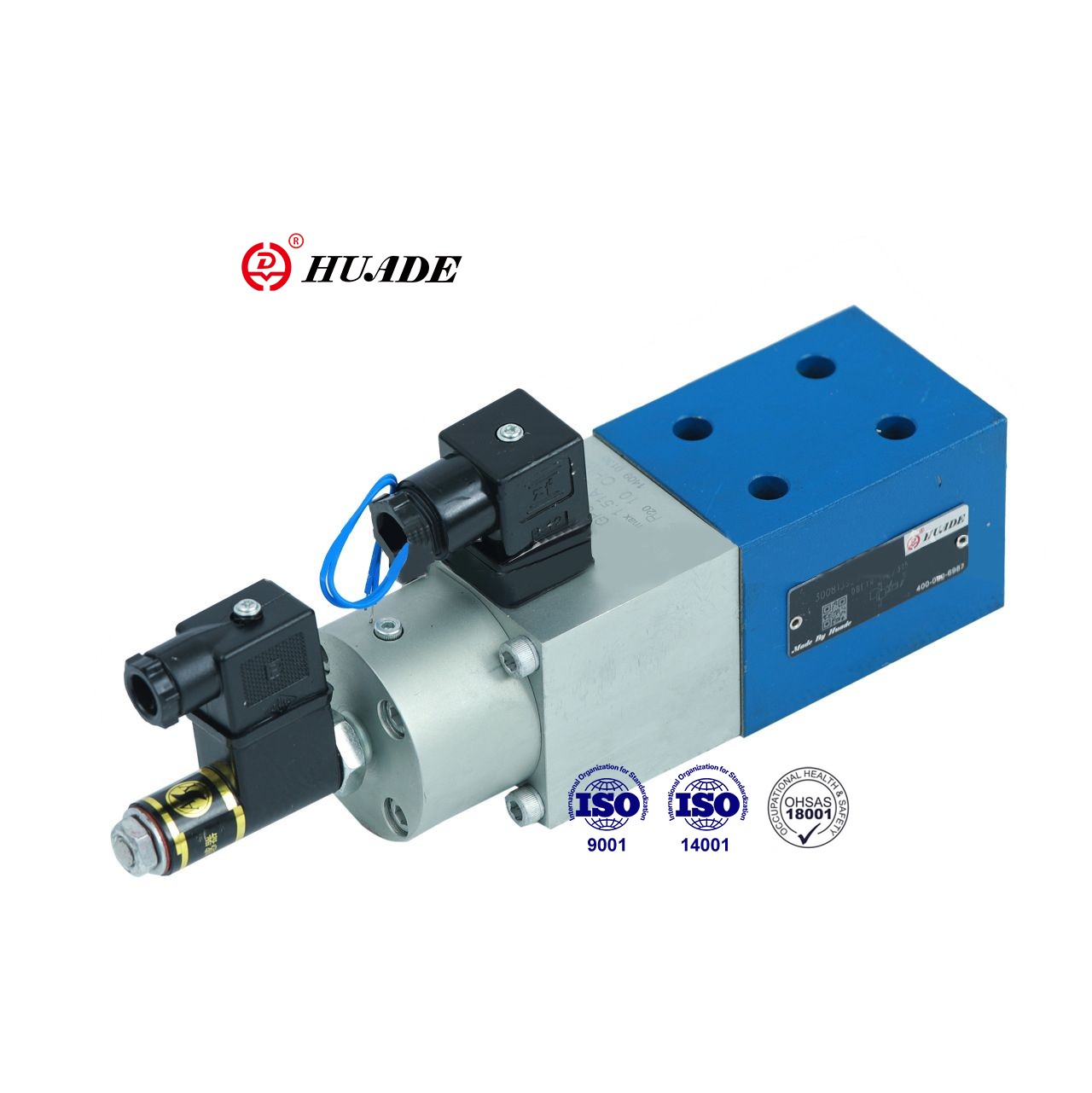

Бұл пропорционалды қысымды төмендету клапаны DBETR қысымды электрлік пәрмен мәніне пропорционалды түрде реттейді. DBTR клапаны қашықтан басқару жүйесінің қысымы бар жабық жүйелерде кеңінен қолданылады. Huade DBETR клапандары Rexroth өнімдерімен бірдей стандарттарды пайдаланады. Бұл пропорционалды қысым клапаны DBETR бірдей сериядағы өнімдерді алмастыра алады және бағасы салыстырмалы түрде қолжетімді.
| Гидравликалық | |||
| Макс. реттелетін қысым (МПа) | Қысым сатысы 2,5 МПа | 2.5 | |
| Қысым сатысы 8,0 МПа | 8 | ||
| Қысым сатысы 18,0 МПа | 18 | ||
| Қысым сатысы 31,5 МПа | 31.5 | ||
| Мин. реттелетін қысым (МПа) | (сипатты қисықтарды қараңыз) | ||
| Максималды жұмыс қысымы (МПа) | T порты (қысымды реттейтін) | 0.2 | |
| T порты (қысым реттеусіз) | 10 | ||
| P порты | 31.5 | ||
| Максималды ағын (л/мин) | Қысым кезеңі 25 | 10 | |
| Қысым сатысы 80 | 3 | ||
| Қысым сатысы 180 | 3 | ||
| Қысым сатысы 315 | 2 | ||
| Ластану дәрежесі (мкм) | ≤20 (ұсыныс 10) | ||
| Гистерезис (%) | < 1 макс. реттелетін қысым | ||
| Қайталану мүмкіндігі (%) | Максималды реттелетін қысымның < 0,5 | ||
| Сызықтық (%) | 180; Қысым сатысы 3-тен 18 МПа-ға дейін | ≤ 1,5 максималды орнатылған қысым | |
| 315; Қысым сатысы 6-дан 31,5 МПа-ға дейін | |||
| Типтік вариация (%) | Клапан | ± 3 макс. реттелетін қысым | |
| Электрлік бақылау | ＜0,5 | ||
| Қадамдық жауап 0-100% (мс) | Жауап беру уақыты (Pmin-Pmax) | Жауап беру уақыты (Pmax-Pmin) | |
| Қысым сатысы 2,5 және 18МПа 0-ден 100-ге дейін | 100 | 50 | |
| Қысым сатысы 31,5МПа 0-ден 100-ге дейін | 150 | 100 | |
| Қысымды сұйықтық | Минералды май (NBR тығыздағыш үшін), Фосфатты эфир (FPM тығыздағыш үшін) | ||
| Тұтқырлық диапазоны (мм2/s) | 2,8-ден 380-ге дейін | ||
| Қысым сұйықтығының температура диапазоны (°C) | -20 және +70 | ||
| Орнату орны | міндетті емес | ||
| Салмағы (кг) | 4 | ||
| Электрлік | ||||
| Күшейткіш байланысты | VT-5003S30 | |||
| Қоректендіру кернеуі | DC | |||
| Катушка кедергісі (Ω) | Суық мәні 20 °C | 10 | ||
| Макс. жылы мән | 13.9 | |||
| (Жұмыс жағдайы) Міндеттеме | Үздіксіз | |||
| Қысым сұйықтығының температурасы (°C) | +50 | |||
| Күшейткіш кернеуі | толығымен жүру | 24±10% | ||
| үш электр көзін ауыстырыңыз | 24-35 | |||
| Макс. қуат тұтыну (VA) | 50 | |||
| 20°C (Ω) кезінде катушка кедергісі | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктивтік (түрлендіргіш) (mH) | 6-дан 8-ге дейін | |||
| Осциллятор жиілігі (түрлендіргіш) (КГц) | 2.5 | |||
| DIN 40 050 бойынша қорғаныс | IP65 | |||
Ерекше өзгешеліктері:
▶Төмен гистерезис
▶Жақсы қайталану мүмкіндігі,
▶Серіппенің алдын ала тартылуының электрлік жабық контур күйін басқару
▶Индуктивті позиция түрлендіргішімен пропорционалды электромагниттік іске қосу (қысым теңестірілген)
▶Бір көзден клапан және электронды басқару
Қолдану:
DBETR пропорционалды қысымды төмендету клапаны жеңіл өнеркәсіп, станоктар, металлургия және т.б. сияқты әртүрлі салаларда кеңінен қолданылады.
Клапан негізінен корпустан (1), индуктивті позициялық түрлендіргіші (3) бар пропорционалды электромагниттік (2), клапан орны (4) және клапан қалқасынан (5) тұрады.
Қысым потенциометрдің командалық мәнін (0-ден 9 В-қа дейін) реттеу арқылы орнатылады. Командалық мәнді реттеу электронды басқару элементтері мен пропорционалды электромагниттік (2) арқылы қысу серіппесінің тартылуын тудырады. Сығымдау серіппесінің (6) керілуі, яғни серіппелі пластинаның (7) орны индуктивті позициялық түрлендіргішпен (3) анықталады. Командалық мәннен кез келген ауытқулар тұйық циклдің позициялық басқаруымен түзетіледі.
Бұл принципті пайдалану электромагниттік үйкеліс әсерін жояды.
Артықшылықтары:
- Төмен гистерезис
- Жақсы қайталану мүмкіндігі
DBETR пропорционалды қысымды түсіру клапанының нышандары
