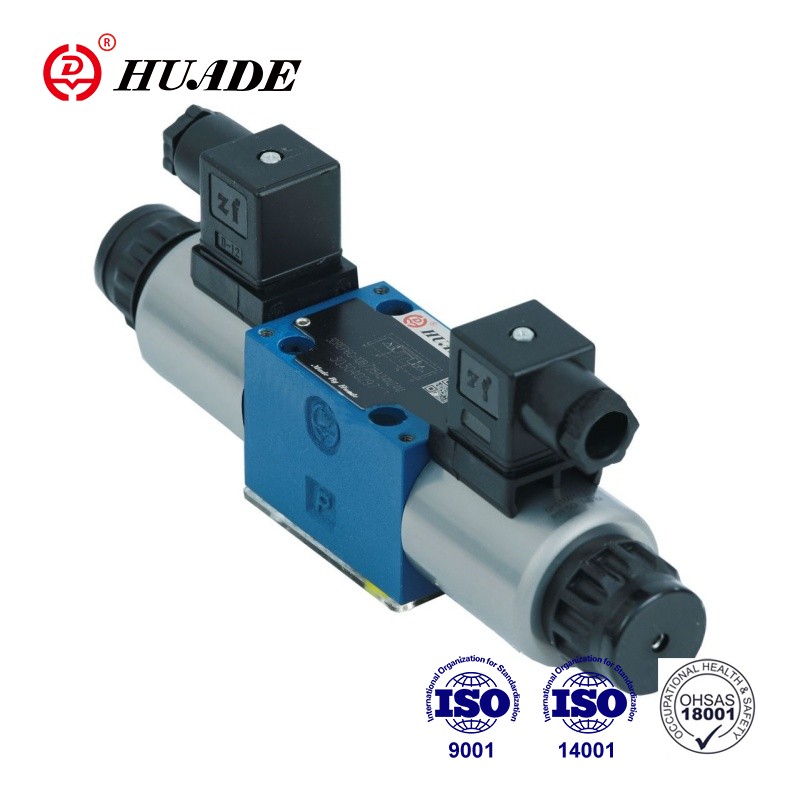

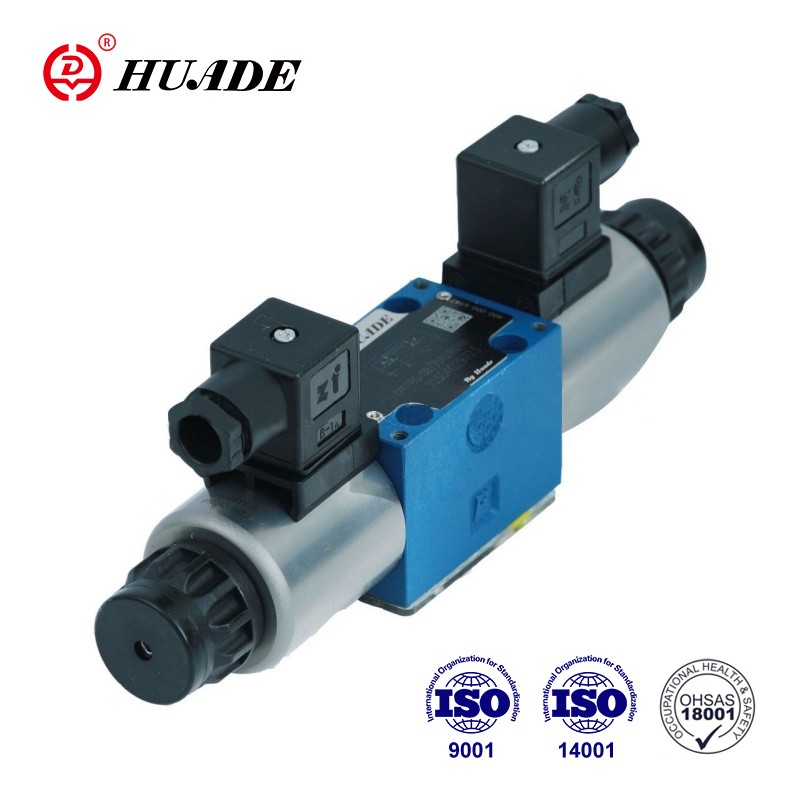

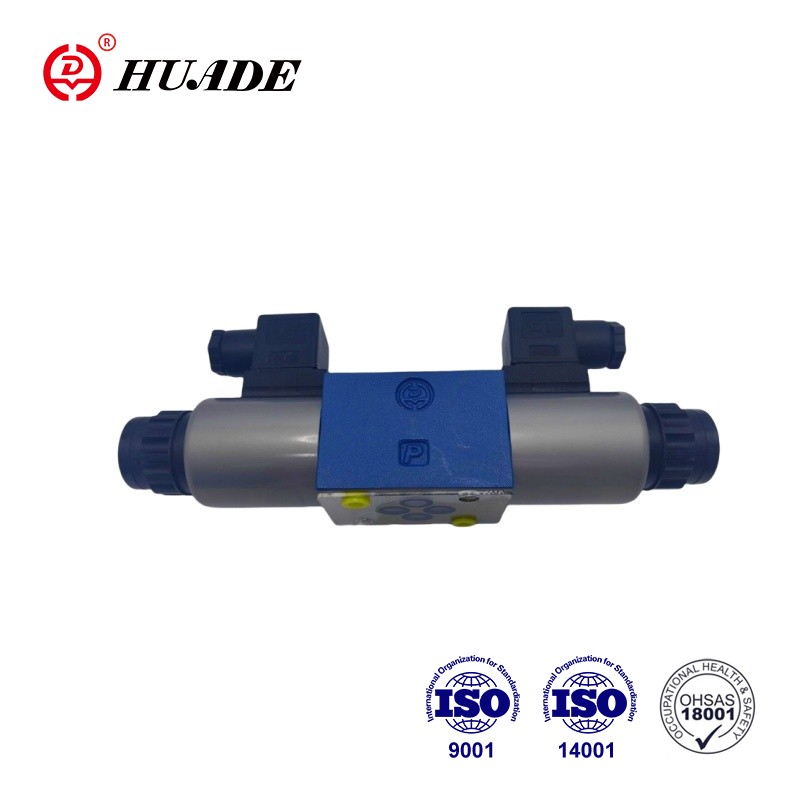

Үш жақты пропорционалды қысымды төмендететін клапан 3DREP 6C жылдам жауап беру жылдамдығы, жоғары басқару дәлдігі және жақсы тұрақтылық артықшылықтарына ие. Сонымен қатар, ол ықшам құрылымға ие және орнатуға және жөндеуге оңай. Пайдалану кезінде қысымды төмендететін клапанның қалыпты жұмысын қамтамасыз ету және қызмет ету мерзімін ұзарту үшін жүйелі түрде тексеріліп, техникалық қызмет көрсету қажет.
| Гидравликалық | ||
| Жұмыс қысымы (МПа) | Порт P | 10, егер 10 артық болса, онда клапанды орнатыңыз, ZDR6DP..-30B/... кіріс портына теріңіз. |
| Порт Т | 3 | |
| Максималды ағын (л/мин) | 15(∆p=5МПа) | |
| Ластану дәрежесі (um) | Ең аз ұстау жылдамдығы β10≥ 75 болатын сүзгі ұсынысы | |
| Гистерезис (%) | ≤3 | |
| Қайталану дәлдігі (%) | ≤1 | |
| Жауап сезімталдығы (%) | ≤1 | |
| Кері айналу аралығы (%) | ≤1 | |
| Қысымды сұйықтық | Минералды май (NBR тығыздағыш үшін), Фосфатты эфир (FPM тығыздағыш үшін) | |
| Тұтқырлық диапазоны (мм2/s) | 2,8-ден 380-ге дейін | |
| Қысым сұйықтығының температура диапазоны (°C) | -20-дан +70-ке дейін | |
| Орнату | қосымша, жақсырақ көлденең | |
| Салмағы (кг) | С типі:2,6;А.В түрі:1,5 | |
| Электрлік, электромагниттік | ||
| Қоректендіру кернеуі | DC24V | |
| Соленоидтағы номиналды ток (A) | 0.8 | |
| Соленоидқа максималды ток (A) | ≤0,02 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20°C | 19.5 |
| Макс. жылы мән | 28.8 | |
| Жұмыс күйі | үздіксіз | |
| Жағдай температурасы (°C) | ~+50 | |
| Катушка температурасы (°C) | ~+150 | |
| DIN40 050 бойынша қорғаныс | IP65 | |
| Электр қосылымдары | 3DREP | құрамдас штепсельмен DIN43650-AM2 қосылатын қосқышы DIN 43 650-AF2/Pg11 |
| 3DREPE | E DIN43563-AM6-3 қосылатын қосқышқа E DIN43563-BF6-3/Pg11 құрамдас ашасы бар | |
Ерекше өзгешеліктері:
▶Ағынның қысымы мен бағытын басқаруға арналған тікелей басқарылатын пропорционалды клапандар
▶Орталық жіп пен алынбалы катушкасы бар пропорционалды соленоидтар арқылы іске қосылады
▶Орталық серіппелі басқару катушкасы
Қолдану:
Үш жақты пропорционалды қысымды төмендету клапандары 3DREP 6C өртке қарсы сумен жабдықтауда, автоматты спринкерлік өрт сөндіру жүйелерінде және әртүрлі гидравликалық жабдықтарда, гидравликалық жүйелерде және гидравликалық машиналарда кеңінен қолданылады.
◆Дизайн:
Клапан негізінен мыналардан тұрады:
◆Функция:
Электромагниттердің (1 және 2) кернеуі сөнген кезде басқару катушкасы (5) қысу серіппелері арқылы орталық күйінде ұсталады.
Басқару катушкасы (2) соленоидтардың біреуіне қуат берілгенде тікелей іске қосылады.
Мысалы, «a» соленоидты қуаттандыру арқылы (1)
→Қысым өлшейтін катушка (5) және басқару шпульсі (4) электрлік кіріс сигналына пропорционалды оңға қарай жылжиды.
→Р-ден В-ға және А-дан Т-ге қосылу прогрессивті ағын сипаттамалары бар саңылау пішінінің көлденең қималары арқылы жүзеге асырылады.
◆Соленоидты токсыздандыру (1)
→Басқару катушкасы (4) қысу серіппелері арқылы ортаңғы орнына қайтарылады
Ортаңғы позицияда A және B - T қосылымдары ашық, сондықтан қысымды сұйықтық резервуарға еркін ағып кетуі мүмкін. Қосымша қолмен қайта анықтау электромагнитті қуатсыз басқару катушкасын (4) жылжытуға мүмкіндік береді.
●Назар аударыңыз!
Қолмен басып шығаруды мақсатсыз пайдалану машинаның бақыланбайтын қозғалысына әкелуі мүмкін!
3DREP 6C пропорционалды қысымды төмендететін клапанның құрылымы
3DREP 6C пропорционалды қысымды төмендететін клапанның нышандары
