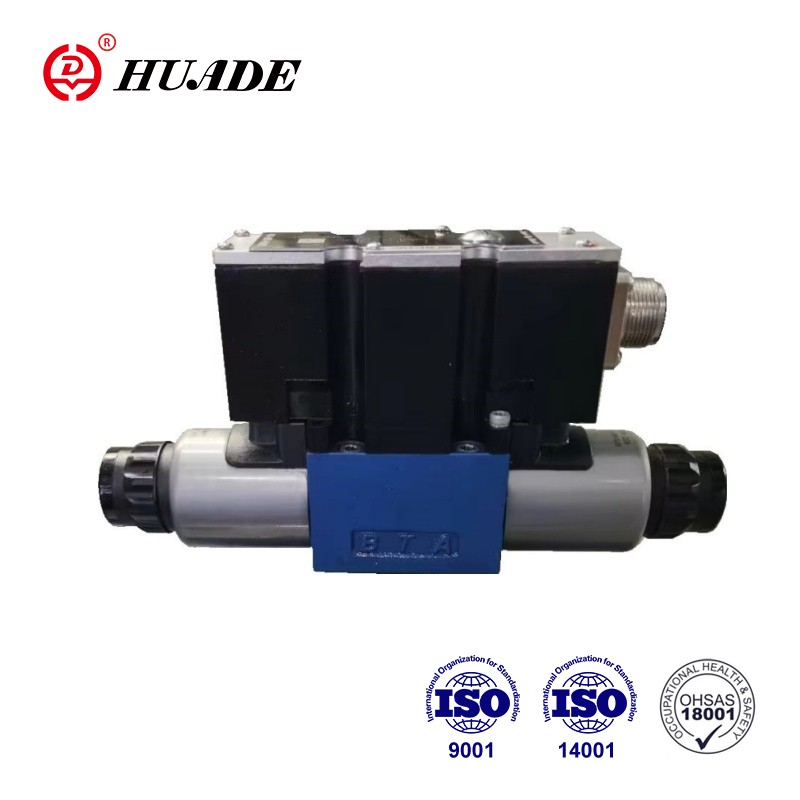

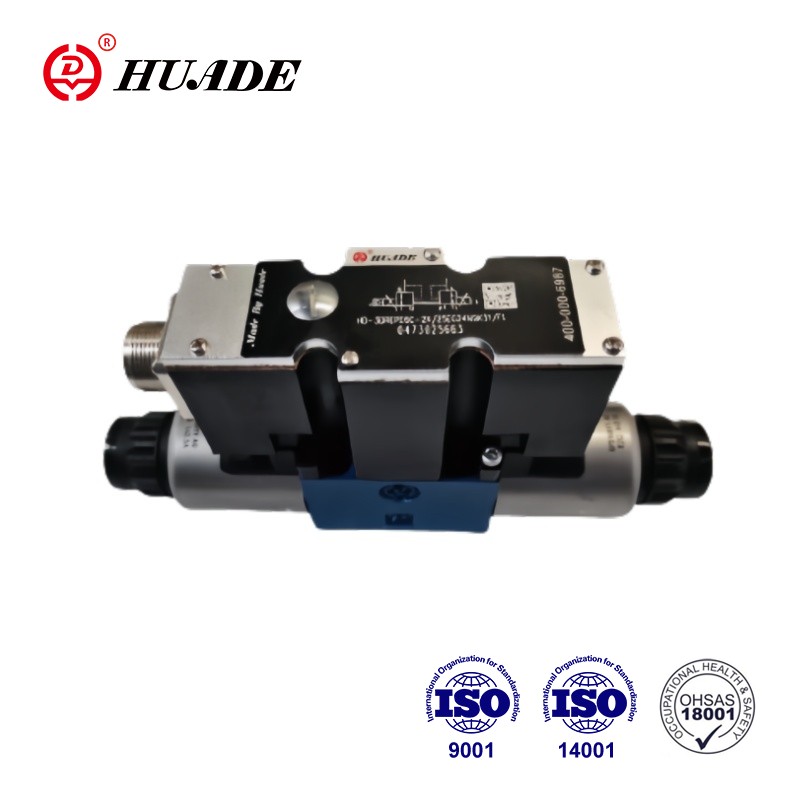

3DREPE6-2X пропорционалды төмендету клапанымен салыстырғанда, 3DREPE6E-2X пропорционалды төмендету клапаны сыртқы түрі мен принципіне ұқсас, бірақ айырмашылығы оның кірістірілген күшейткіші мен интерфейсі A1 болуы. Соленоидтар міндетті түрде біріктірілген басқару электроникасы арқылы басқарылады. Huade 3DREPE6E-2X және Rexroth бірдей сапа стандарттарын пайдаланады. Өнімділік Рексротқа сәйкес келуі мүмкін.
| Гидравликалық | |||
| Клапан түрі | HD-3DREP | HD-3DREPE | |
| Жұмыс қысымының диапазоны МПа | Порт P | 1.6 қысым кезеңі үшін 2-ден 10-ға дейін | |
| 2.5 қысым кезеңі үшін 3-тен 10-ға дейін | |||
| 4.5 қысым кезеңі үшін 5-тен 10-ға дейін | |||
| Порт Т | 0-ден 3-ке дейін | ||
| Максималды ағын L/мин | 15(△p=5МПа) | ||
| Сүзгі жұқалығы (мкм) | ≤20(дұрысы≤10) | ||
| Гистерезис (%) | ≤5 | ||
| Қайталану дәлдігі (%) | ≤1 | ||
| Жауап сезімталдығы (%) | ≤0,5 | ||
| Қысымды сұйықтық | Минералды май немесе фосфатты эфир | ||
| Тұтқырлық диапазоны мм2/с | 20~ 380 | ||
| Қысым сұйықтығының температура диапазоны (℃) | -20~+80 | ||
| Салмағы (Кг) | 2 | 2.2 | |
| Электрлік | |||
| Электрлік деректер, соленоид | |||
| Клапан түрі | HD-3DREP | HD-3DREPE | |
| Кернеу түрі | DC | DC | |
| Номиналды кернеу (V) | 24 | ||
| Максималды ток (A) | 1.5 | 2.5 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20℃ | 4.8 | 2 |
| Max.warm мәні | 7.2 | 3 | |
| Салық (%) | 100 | ||
| Катушка температурасы ℃ | 150-ге дейін | ||
| Қорғау | IP65 | ||
| Электр, басқару электроникасы | |||
| Күшейткіш | HD-VT-VSPA2-50-1X/T1 (1 рампа уақытымен) | біріктірілген басқару электроникасы | |
| HD-VT-VSPA2-50-1X/T5 (5 рейс уақытымен) | |||
| Қоректендіру кернеуі | Номиналды кернеу VDC | 24 | |
| Төменгі шекті мән V | 19 | ||
| Жоғарғы шекті мән V | 35 | ||
| ағымдағы тұтыну | Imax A | 1.8 | |
| Импульстік ток А | 4 | ||
Ерекше өзгешеліктері:
▶ Қысымды және ағын бағытын басқаруға арналған тікелей басқарылатын пропорционалды клапандар
▶Орталық жіп пен алынбалы катушкасы бар пропорционалды соленоидтар арқылы іске қосылады
▶Қолмен қайта анықтау, қосымша
▶Орталы серіппелі басқару катушкасы
▶Кіріктірілген электроникасы бар HD-3DREPE түрі, интерфейс A1
▶HD-3DREP түріне арналған сыртқы басқару электроникасы:
▶HD-VT-VSPA2-50-1X/... Eurocard пішіміндегі аналогты күшейткіш
▶HD-VT-VSPD-1-1X/ типті сандық күшейткіш. ..Eurocard пішімінде
▶Модульдік конструкцияның HD-VT-11118 типті электр күшейткіші
▶ Бір көзден клапан және пропорционалды басқару электроникасы
Қолдану:
Пропорционалды қысымды төмендету клапаны 3DREP6E-2X станоктар, жеңіл өнеркәсіп, металлургия және т.б. сияқты әртүрлі салаларда гидравликалық жүйелерді автоматты басқаруда кеңінен қолданылады.
3DREP6-2X типті 3 жақты қысымды төмендететін клапан... пропорционалды соленоидтармен тікелей іске қосылады. Олар электрлік кіріс сигналын пропорционалды қысымның шығыс сигналына түрлендіреді. Пропорционалды соленоидтар орталық жіппен және алынбалы катушкасы бар басқарылатын ылғалды істікшелі тұрақты ток соленоидтары болып табылады. Соленоидтар қосымша түрде сыртқы басқару электроникасы (3DREP-2X түрі) немесе біріктірілген басқару электроникасы (3DREPE-2X түрі) арқылы басқарылады.
Клапан негізінен мыналардан тұрады: соленоидтар (5 және 6), корпус (1), қысымды өлшейтін катушкалар (3 және 4) бар басқару катушкасы (2) және қосымша біріктірілген клапан электроникасы (7).
Электромагниттердің (5 және 6) кернеуі сөнген кезде басқару катушкасы (2) қысу серіппелері арқылы орталық күйінде ұсталады. Басқару катушкасы (2) соленоидтардың біреуіне қуат берілгенде тікелей іске қосылады.
Мысалы, соленоидты (5) қуаттандыру арқылы: қысымды өлшейтін катушка (3) және басқару катушкасы (2) электрлік кіріс сигналына пропорционалды оңға жылжиды. Р-ден В-ға және А-дан Т-ге қосылу прогрессивті ағын сипаттамалары бар саңылау пішінінің көлденең қималары арқылы жүзеге асырылады.
Соленоидты (5) токтан ажырату: басқару золотник (2) қысу серіппелері арқылы ортаңғы орнына қайтарылады. Ортаңғы позицияда A және B - T қосылымдары ашылады, сондықтан қысымды сұйықтық резервуарға еркін ағып кетуі мүмкін. Қосымша қол (9 немесе 10) ауыстырады, соленоидты қуатсыз басқару катушкасын (2) жылжытуға мүмкіндік береді.
2 позициялық клапанның бұл нұсқасының функциясы негізінен 3 ауысу позициясы бар клапанмен бірдей.
Алайда 2 позициялық клапандар тек 5 немесе 6 электромагнитімен жабдықталған. Екінші соленоидтың орнына тығын (11) орнатылған.
3DREP6E-2X пропорционалды қысымды төмендететін пропорционалды клапанның таңбалары
Басқа пропорционалды клапандармен бірге қолданылады
Аралас клапанның пакеті
