Сіздің гидравликалық жабдықтарыңызды кенеттен тексеріп көрдіңіз бе? Немесе сіздің су жүйесінің қысымы қызық екенін байқадыңыз ба? Тоғыз есе, оннан тыс, кінәлі - бұл біршама назарға мұқтаж ағынды бақылау клапаны. Егер сіз өзіңіздің басыңызды тырнап жатқан болсаңыз, онда сіз осы маңызды компоненттерді қалай жақсы баптауға болатындығы туралы ойлансаңыз, сіз дұрыс жерде боласыз.
Ағынды басқару клапандары сұйық жүйелердің дыбыс деңгейі сияқты - олар сұйықтықтың немесе газдың құбырлар арқылы қаншалықты жылдам ағатындығын басқарады. Көліктің круиздік бақылауын реттеу сияқты, осы клапандарды дұрыс теру сияқты, дұрыс жұмыс істеу және қымбат бөлшектердің айырмашылығын білдіруі мүмкін.
Сіз гидравликалық жүйелердегі клапандарды жою, өндірістік процестердегі су ағынын немесе вагонның түзулеріне қатысты клапандарды жою мәселелерін шешесіз бе, немесе пневматикалық жабдықтарды басқару, бұл толық нұсқаулықта ағынды бақылау клапандарын қауіпсіз және тиімді реттеу туралы білу керек.
- 01Ағынды басқару клапаны дегеніміз не?
- 02Ағынды бақылау клапандарының түрлері
- 03Салалық стандарттар мен сәйкестік
- 04Сізге қажет құралдар
- 05Реттеу үшін қадамдық нұсқаулық
- 06Нақты клапан түрлерін реттеу
- 07Жалпы проблемалар мен шешімдер
- 08Кавитацияны түсіну
- 09Техникалық қызмет көрсету және озық тәжірибелер

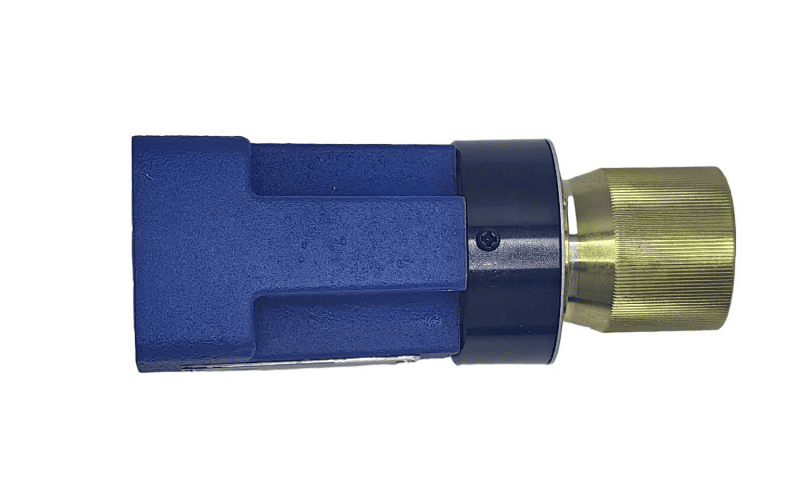

Ағынды басқару клапаны дегеніміз не?
Ағынды басқару клапаны - бұл сұйықтықтың немесе газдың (сұйық немесе газ) құбырдан немесе жүйеден қанша өтуін басқаратын құрылғы. Оны ас үйдегі кран сияқты ойлаңыз - сіз оны көбірек немесе аз су ағып кетуіне қоса аласыз. Бірақ ағындарды басқару клапандары әлдеқайда дәл және өндірістік жүйелерде, машиналарда және жабдықта қолданылады.
Халықаралық Автоматтандыру (ISA), ағынды бақылау клапандары - бұл өндірістік процестерді басқарудың негізгі компоненттері болып табылады, бұл өндірістік процестерді басқарудың негізгі компоненттері болып табылады, бұл жүйенің қажетті өнімділігін реттейтін қорытынды бақылау элементтері болып табылады.[2]
Неліктен ағындарды бақылау клапандары маңызды
Бұл клапандар өте маңызды, өйткені олар:
- Гидравликалық цилиндрлер мен қозғалтқыштардың жылдамдығын бақылау
- Жүйенің тым көп қысымын болдырмаңыз
- Ағын ставкаларын оңтайландыру арқылы энергия үнемдеңіз
- Техниканың үздіксіз жұмысын қамтамасыз ету
- Техниканың үздіксіз жұмысын қамтамасыз ету
Ағынды басқару клапаны дұрыс реттелмеген кезде, сіз мыналарды байқай аласыз:
- Жабдық тым тез немесе тым баяу жұмыс істейді
- Гидравликалық жүйелердегі дөрекі немесе өрескел қозғалыстар
- Энергия мен шығындар
- Жүйе компоненттері бойынша ерте тозу
Ағынды бақылау клапандарының түрлері
Реттеуден бұрын, сіз кездесетін негізгі түрлерге назар аударайық:
Инелер клапандары
Олар кішкене саңылау арқылы ағынды басқару үшін көрсетілген инені қолданады. Олар нақты бақылау үшін өте жақсы, бірақ қысымның төмендеуіне көбірек түседі.
Үздік: шағын жүйелерде, жанармай қоспаларында немесе нәзік қосымшаларда дәлдеу ағыны.
Глобус клапандары
Олардың ағынын бақылау үшін жоғары және төмен жылжитын диск бар. Олар дүрбелшелер үшін өте жақсы (біртіндеп ағындарды бақылау), бірақ үлкен болуы мүмкін.
Үздік: су жүйелері, бу қолданбалары және сізге жақсы сөндіру мүмкіндігі қажет болатын жағдайлар.
هنگامی که یکی از شیر برقی ها را برق می اندازید، قرقره برای اتصال پمپ به یک درگاه کاری تغییر می کند در حالی که درگاه کار دیگر به مخزن باز می شود. شیر برقی دیگر را برق دهید و اتصالات معکوس شوند. این هیدرولیک ساده است، اما مرکز مسدود شده آن قابلیت نگه داشتن ثابتی را به شما می دهد که برخی از الگوهای دیگر قرقره ارائه نمی کنند.
Бұл ағын басқару үшін айналмалы дискіні пайдаланыңыз. Олар тез жұмыс істейді, бірақ жақсы түзетулер үшін дәл емес.
Үздік: үлкен құбыр жүйелері, жылдам сөндіру қосымшалары және бос орын шектеулі жүйелер.
420 бара
Реттелетін саңылау арқылы ағынды шектейтін қарапайым клапандар. Пневматикалық (әуе) жүйелерде жиі кездеседі.
Үздік: әуе жүйелеріндегі негізгі ағынды бақылау және қарапайым гидравликалық тізбектер.
Қысыммен өтелмеген және өтелмеген клапандар
Бұл сіздің клапаныңызды қалай реттеуге әсер ететін маңызды айырмашылық:
- Олар қалай жұмыс істейді:Жүйе қысымы өзгерген кезде ағын өзгереді
- Мамандық:Қарапайым, сенімді және үнемді
- Жаман тұстары:Ағын қысымның ауытқуымен өзгереді
- Үздік:Тұрақты қысымы бар жүйелер
- Олар қалай жұмыс істейді:Қысым өзгерген кезде де тұрақты ағынды ұстаңыз
- Мамандық:Қысымның өзгеруіне қарамастан, дәйекті орындау
- Жаман тұстары:Неғұрлым күрделі және қымбат
- Үздік:Әр түрлі жүктемелермен немесе қысыммен жүйелер
Журналда жарияланған зерттеулерМашинаҚысыммен өтелетін ағындарды бақылау клапандары ішкі компенсаторлық механизмдерді қысымның өзгеруіне автоматты түрде реттеу үшін, яғни динамикалық жүктеме жағдайларында тұрақты ағындар мөлшерлемесін сақтайтындығын көрсетеді.[2]
Салалық стандарттар мен сәйкестік
Ағынды реттеу клапандарын реттеу кезінде, саланың белгіленген стандарттарын сақтау қажет. Клапанды жобалау мен тестілеуді реттейтін негізгі стандарттар мыналарды қамтиды:[3] [4] [4]
-
ANSI / ISA стандарттары:Халықаралық Автоматтандыру қоғамы басқарылатын ISA-75 стандарттарын шығарады, олар бақылау клапанын жобалау, тестілеу және орындау үшін жан-жақты нұсқаулар береді. Негізгі стандарттарға мыналар кіреді:
- ANSI / ISA-75.01.01 (ағынды қуаттылықтағы теңдеулер)
- ANSI / ISA-75.05.01 (бақылау клапанының терминологиясы)
- ANSI / ISA-75.11.01 (Ағынның тән сипаттамалары және бұрмалануы)
-
ISO стандарттары:Халықаралық стандарттау ұйымы ғаламдық түрде танылған стандарттарды ұсынады, мысалы:
- ANSI / ISA-75.05.01 (бақылау клапанының терминологиясы)
- ISO 6263 (шығынға арналған ағынды клапандарды бекіту)
- ISO 6403 (ағынды бақылау және қысымды тексеру әдістері)
- API стандарттары:Американдық Мұнай институты стандарттарды, әсіресе мұнай-газды қосымшаларға, соның ішінде API 598 клапандарды тексеру және тестілеу процедураларына қатысты стандарттарды белгілейді.
Бұл стандарттар әр түрлі клапан өндірушілері мен қосымшалары бойынша қауіпсіздік, сенімділік және өзара әрекеттесуді қамтамасыз етеді.
Висока пропускна здатність відносно розміру клапана допомагає розробникам систем мінімізувати обсяг компонентів. Найбільші моделі SL із зворотними клапанами з пілотним управлінням виробляють 550 літрів на хвилину, що достатньо для більшості промислових балонів, зберігаючи при цьому компактні монтажні розміри. Ця здатність до високого потоку супроводжується низьким падінням тиску у напрямку вільного потоку, зазвичай менше 5 бар при номінальних витратах, що означає менше витрачання енергії та нижчі робочі температури.
Клапанды түзетуді бастамас бұрын, осы маңызды құралдарды жинаңыз:
| Аспап | Мақсат |
|---|---|
| Ағын есептегіш | Сұйықтықтың нақты ағымының мөлшерлемесі |
| Қысым өлшегіш | Жүйе қысымын бақылайды |
| Реттелетін кілт | Клапанға түзетулер енгізеді |
| Құлыптар немесе клиптер | Параметрлерді қамтамасыз етеді |
| Қауіпсіздік техникасы | Сізді жұмыс кезінде қорғайды |
⚠️ Алдымен қауіпсіздік: маңызды сақтық шаралары
Ешқашан қауіпсіздік қадамдарын өткізіп жібермеңіз! Қысымдағы жүйелермен жұмыс қауіпті болуы мүмкін. Міне, не істеу керек:
Бастаудан бұрын:
- Жүйені өшіріп, барлық қысымды босатыңыз
- Егер ол ыстық болса, жүйенің суытып алуын күтіңіз
- Қауіпсіздік көзілдірігі мен қолғап киіңіз
- Төтенше жағдай кезінде жақын жерде әріптесіңіз бар
- Нақты қауіпсіздік нұсқаулары үшін жүйелік нұсқаулықты оқыңыз
Құлыптау / Tagout процедуралары:
- Кездейсоқ іске қосудың алдын алу үшін қуат көздерін құлыптаңыз және бекітіңіз
- Барлық қысымның шығарылғанын тексеріңіз
- Техникалық қызмет көрсету туралы басқа жұмысшыларға хабарлаңыз

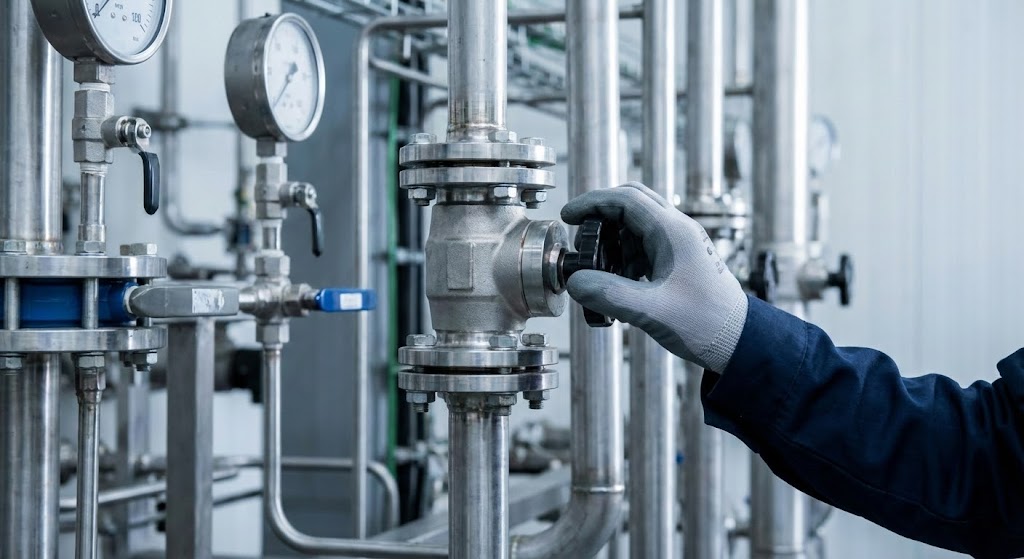

Ағынды басқару клапандарын реттеуге арналған қадамдық нұсқаулық
1-қадам: Реттеуге дайындал
- Қысымның өзгеруіне қарамастан, дәйекті орындау
- Жүйе техникалық сипаттамасынан мақсатты ағынның жылдамдығын анықтаңыз
- Клапанның ағымдағы орнын және бар параметрлерді ескеріңіз
- Егер сізде жоқ болса, ағын өлшегішті және қысым өлшегіштерін орнатыңыз
2-қадам: негізгі түзету процесі
Шағын түзетулерден бастаңыз - ешқашан бірден үлкен өзгерістер жасамаңыз.
- Реттеу бұрандасын немесе тұтқаны баяу бұраңыз:
- Сағат тілі бағытымен (қатайту)= Аз ағын
- Сағат тіліне қарсы (босату)= Көп ағын
- Бір уақытта 1/8 1/4 бұрылыстарды жасаңыз
- Калибрлеу жүйесі: үш сатылы вакуумды салқындату және аудандастырылған температураны бақылау құбырдың соғуын болдырмас үшін ± 3 ° C дәлдікке қол жеткізіңіз.
3-қадам: монитор және дәл баптау
- Жүйені оттан өткізіп, ағын өлшегішті оқыңыз
- Өзіңіз қалаған нәрсені салыстырыңыз, сіз өзіңіз қалағаныңызды салыстырасыз - сіз нысанаға тиесіз бе?
- Қажет болса, кішкене твиттер жасаңыз - мұнда шыдамдылық
- Бұл қысым өлшегіштеріне қауіпсіз шектеулер шегінде ұстаңыз
- Әр түзетуден кейін жүйеге жүйеңізді бір минут беріңіз - оны асықпаңыз!
Гидравликалық ағындардың соңғы зерттеулері туралы соңғы зерттеулер дұрыс түзету мерзімдері өте маңызды болып табылатындығын көрсетеді - жүйелер дәл ағындарды өлшеуге арналған түзетулер арасында тұрақтандыру кезеңдерін қажет етеді.[5]
4-қадам: Параметрлеріңізді құлыптаңыз және бәрін құжаттаңыз
Керемет ағынды тырнап алғаннан кейін, бұл түзетуді қамтамасыз ететін кез келді.
- Параметрді ағызудың алдын алу үшін құлыптарды немесе клиптерді қолданыңыз
- Қалыпты жұмыс жағдайында бәрін сынап көріңіз - жай ғана жұмыс істемейді
- Параметрлеріңізді жазыңыз - маған сеніңіз, сіз кейінірек алғыс айтасыз
Не жазуға болады:
- Алғашқы қақпағы (жабық күйден тұрады)
- Жетістікке қол жеткізілді
- Жұмыс кезінде жүйелік қысым
- Реттеу күні
- Кез-келген ерекше бақылаулар
Нақты клапан түрлерін реттеу
Инелер клапанын реттеу
Ине клапандары қосымша күтімді қажет етеді, өйткені олар өте сезімтал:
- Клапанды сағат тілімен бұраңыз (тозағыңыз келмейінше!)
- Бақылау клапандарындағы кавитация - Техникалық шолу
- Ағынды басқару клапандарын реттеуге арналған қадамдық нұсқаулық
- Өзгерістер тез болатындай, ағын өлшегішті мұқият бақылаңыз
Кеңес үшін:Егер сіз жанармай қоспасын инен клапанын түзетіп жатсаңыз, сүйеніңіз (жанармайға), біртіндеп жұмыс істеп, біртіндеп қосу. Бұл су тасқыны мен ықтимал шығынға жол бермейді.
МАҢЫЗДЫ ЕСКЕРТПЕ: Бастапқы реттеуден кейін жүйе толығымен жүктелгеннен кейін біраз уақыт жұмыс істегеннен кейін тағы бір рет баптау қажет болуы мүмкін. Егер істердің алғашқы бірнеше сағатында аздап ағып кетсе, таң қалмаңыз.
Глобус клапанының дұрыстығы
Глобус клапандары түзетулерді кешірімді:
- Клапанды толығымен жабыңыз
- Бастапқы нүкте ретінде бір толық бұрылуды ашыңыз
- Қажетті ағынға жеткенше біртіндеп реттеңіз
Бұл клапандар итере клапандардан гөрі үлкенірек түзетулерді шешеді.
Қысыммен өтелетін клапанды реттеу
Бұл клапандарды реттеу оңайырақ, өйткені олар дәйекті ағынды сақтайды:
- Егер оның құлып болса, реттеу механизмінің құлпын ашыңыз
- Реттеу тұтқасын бұраңыз.
Маңызды: Клапан жапсырмасын тексеріңіз. Әдетте сағат тілінің бағытымен = аз ағын, бірақ кейбір өндірушілер керісінше. - Ішкі компенсатордың қысымның өзгеруі автоматты түрде
- Ағынды қанағаттандырған кезде параметрді құлыптаңыз
Гидравликалық жүйені зерттеуде айтылғандай, қысыммен өтелетін клапандар қысымның өзгеруін автоматты түрде реттеу арқылы тұрақты ағындарды пайдаланады, олар қысымның өзгеруіне автоматты түрде реттеледі, бұл сорғы мен клапан арасында аң аулаудың алдын алу үшін демпфир механизмдері.[6]
Өтелмеген клапанды реттеу
Бұл жүйелік қысымға көбірек көңіл бөлуді талап етеді:
- Реттеу кезінде ағынды да, қысымын да бақылаңыз
- Параметрлерді ағымдық мөлшерлемелермен байланыстыру үшін өндірушінің диаграммаларын қолданыңыз
- Қысымның өзгеруі сіздің ағыныңызға әсер ететінін ескеріңіз
- Егер жүйелік қысым жұмыс кезінде өзгерсе, түзетуді қажет етуі мүмкін
Жалпы проблемалар мен шешімдер
Мүмкін себептер: кір, коррозия немесе майлаудың болмауы
Шешім: түзету механизмін тазалаңыз және майлаңыз
Мүмкін себептер: Борпылдақ бұрандалар, тозған компоненттер, жүйелік қысымның өзгеруі
Шешім: Барлық құлыптарды екі рет тексеріңіз, қажет болған жағдайда тозған бөлшектерді ауыстырыңыз, тұрақсыз жүйелер үшін қысыммен өтелетін клапандарға жаңартуды қарастырыңыз
Мүмкін себептері: кавитация, турбулентті ағын, клапанның шамасы
Шешім: Клапанның қолданылуын тексеру, қысымның төмендеуі, қысымның төмендеуін азайту немесе кавитацияға қарсы туралғанын тексеріңіз
Мүмкін себептер: тозған тығыздағыштар, зақымдалған клапан денесі
Шешім: егер дене зақымдалған болса, тығыздағыштарды немесе бүкіл клапанды ауыстырыңыз
Мүмкін себептер: бітелген үзінділер, ішкі бөліктер тозған
Шешім: таза клапанды іштей, тозған компоненттерді ауыстырыңыз

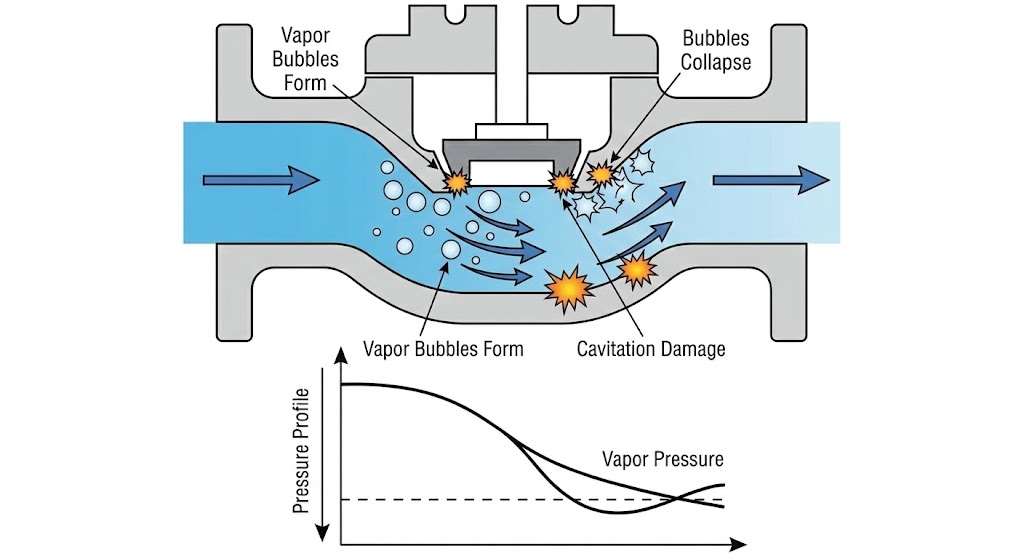

Бақылау клапандарындағы кавитацияны түсіну
Кавитация - бұл бақылау клапандарына әсер ететін ең жойқын құбылыстардың бірі. Бұл клапандағы жергілікті қысым сұйықтықтың бу қысымынан төмен түсіп, бу көпіршігі пайда болады. Осы көпіршіктер кейіннен жоғары қысымды аймақтарда құлап кетсе, олар валве іштейінің қатты зақымдалуы мүмкін соққылар тудырады.[7]
Эмерсонның зерттеуіне сәйкес, кавитация төрт негізгі теріс әсермен сипатталады: шу деңгейі жоғары деңгейлермен сипатталады[8]Зақым әдетте клапан компоненттеріндегі өрескел, кедергі келтіретін беті ретінде пайда болады.
Алдын-алу стратегиясы
Кавитацияның алдын-алу клапанның ұзақ өмір сүруі үшін өте маңызды. Салалық сарапшылар бірнеше тәсілдерді ұсынады:[9] [9] [10]
- Дұрыс клапан өлшемі:Клапанның шамадан тыс қысымның төмендеуіне жол бермеу үшін клапанның тиісті түрде өлшенгеніне көз жеткізіңіз
- Қысым төмендеуі:Қысымның төмендеуі біртіндеп тарату үшін сериялы немесе көп сатылы трекеттерге бірнеше клапандарды қолданыңыз
- Кавитацияға қарсы трим:Кавитация коэффициентін жоғарылататын бірнеше ағындық жолдармен мамандандырылған триметті орнатыңыз (xfz)
- API стандарттары:Төменгі қысымға немесе салқындатуға арналған карталарды салыңыз
- Материалды таңдау:Кавитацияға ұшыраған клапан компоненттері үшін қатайтылған материалдарды қолданыңыз
Халықаралық электротехникалық комиссия IEC 60534-8-4 стандарты бақылау клапандарында кавитация мен шу ұрпақтарын болжаудың егжей-тегжейлі әдістерін ұсынады.[11]
Клапанның жұмысына әсер ететін факторлар
Осы факторларды түсіну сізге жақсы түзетулер енгізуге көмектеседі:
-
Сұйық қасиеттері:Қалың сұйықтықтар (жоғары тұтқырлық) ағыны жұқа сұйықтықтарға қарағанда баяу; Температураның өзгеруі сұйықтықтың қалыңдығын әсер етеді; Коррозиялық сұйықтықтар арнайы клапан материалдарын қажет етуі мүмкін.
Зерттеу көрсеткіші, мысалы, ядро диаметрі, көктемгі қаттылық және демпфинг диаметрі сияқты клапан параметрлері ағынның динамикалық нәтижелеріне айтарлықтай әсер етеді.[12] - API стандарттары:Құбырдың мөлшері мен орналасуы қысымның төмендеуіне әсер етеді; Тиісті клапан мөлшері жақсы бақылау үшін өте маңызды; Қолдау және туралау механикалық кернеуді болдырмаңыз.
- Cavitație (aer în fluid) sau pompă uzată.Қысымның ауытқулары өтелмейтін клапандарға көбірек әсер етеді; Температура экстремалары клапанның құрамдас бөліктерін зақымдауы мүмкін; Сұйықтықтағы ластану клапанның өтуі мүмкін.
Оңтайлы жұмыс істеуге арналған техникалық қызмет көрсету
Тұрақты техникалық тапсырмалар:
- Клапанды және айналасындағы ай сайын
- Күнделікті тексеру кезінде ағып кетуді тексеріңіз
- Өндірушінің ұсыныстарына сәйкес қозғалмалы бөлшектерді майлаңыз
- Сұйықтықты таза ұстау үшін сүзгілерді ауыстырыңыз
- Жыл сайын немесе көрсетілгендей ағын параметрлерін тексеріңіз
Клапанға назар аударады:
- Реттеу қиын
- Сәйкес келмейтін ағындар
- Жұмыс кезінде ерекше шулар
- Көрінетін ағып кетулер немесе коррозия
- Қате жүйелік мінез-құлық
Нақты-әлемдік қосымшалар сценарийлері
Өндірістік жабдықтар
Мәселе:Сіздің CNC машинаңыздың гидравликалық берілісі сәйкес келмейді, бұл бетті нашарлауды тудырады
Шешімі:Тұрақты кесу жылдамдығын сақтау, өнімнің сапасы мен құралын жақсарту үшін ағын басқару клапанын реттеңіз
HVAC жүйелері
Мәселе:Кейбір бөлмелер тым ыстық, ал басқалары қатып тұрған
Шешімі:Аймақты бақылау клапандарын реттеу арқылы жылыту / салқындату тізбегілері арқылы су ағыны
Гидравликалық лифтілер мен престер
Мәселе:Ыбырлау немесе баяу жұмыс істеген өнімділікке әсер етеді
Шешімі:Процесс талаптарына сәйкес келетін тегіс, дәйекті жылдамдықтарға қол жеткізу үшін винити-ағынмен басқару
Көптеген клапаны реттеушілерді операторлар жасауы мүмкін, қашан кәсіби көмек көрсетуі мүмкін, қашан: клапан сыни қауіпсіздік жүйесінің бөлігі болып табылады, жүйеде қауіпті сұйықтықтарды қолданасыз, бірнеше клапандар қажет немесе сіз түзету кезінде күтпеген мәселелерге тап боласыз.
Қорытынды
Ағынды басқару клапандарын дұрыс дұрыс реттеу - бұл практикамен жақсартатын шеберлік. Шағын түзетулерден бастаңыз, қауіпсіздікті алдын-ала бастаңыз және процесті асықпаңыз. Есіңізде болсын, әрбір жүйе әр түрлі, сондықтан бір қосымшаның жұмыс істеуі басқасына өзгертулер қажет болуы мүмкін.
Табысқа жетудің кілті - сіздің қауіпсіздігі және салалық стандарттарды сақтау және жүйенің жұмысын бақылау кезінде біртіндеп түзетулер енгізу. Тақтығына және егжей-тегжейге назар аудара отырып, жүйенің жұмысын оңтайландырып, жабдықтың қызмет ету мерзімін ұзартуға болады.
Осы нұсқаулықты анықтамалыққа сақтаңыз, және сіздің жүйеңіздің нұсқаулығыңызбен кеңесу немесе кез-келген процедуралар туралы сенімді болмасаңыз, кәсіби маманмен байланысыңыз. Тиісті клапанды түзету сіздің жүйеңіздің сенімділігі мен тиімділігіндегі инвестиция.
Жылдам анықтамалық тексеру парағы
Бастамас бұрын:
- ☑ Жүйе жабылып, депрессияға ұшырады
- Глобус клапанының дұрыстығы
- ☑ Жиналған құралдар
- ☑ Мақсатты ағынның мөлшері анықталды
Реттеу кезінде:
- ☑ Тек қосымша өсім өзгереді
- ☑ Монитор ағындары мен қысымы
- ☑ жүйе тұрақтандыруға рұқсат ету
- ☑ Параметрлерді жазу
Реттеуден кейін:
- ☑ Параметрлер орнында бекітілген
- Жабдық тым тез немесе тым баяу жұмыс істейді
- ☑ өнімділік құжатталған
- ☑ Техникалық қызмет көрсету жоспарланған
Есіңізде болсын: Күмәнданған кезде, сіздің жүйеңізге тән жетекшілік үшін тәжірибелі техник немесе клапан өндірушісімен кеңесіңіз. Әрқашан арнайы клапан түріне және қолдануға арналған ANSI, ISA және ISO стандарттарына жүгініңіз.
Сілтемелер
- Халықаралық Автоматтандыру қоғамы (ISA). ISA 75.05.01-2016: бақылау клапанының терминологиясы.
- Жаңа жоғары қысымды судың гидравликалық ағындарының динамикалық сипаттамаларына қатысты тергеуДұрыс клапан өлшемі:
- Клапанның стандарттары - Американдық ұлттық стандарттар институты (ANSI), Халықаралық стандарттау ұйымы (ISO), және Халықаралық Автоматтандыру қоғамы (ISA).
- Басқару клапандары үшін ISA-75 сериялары. Халықаралық Автоматтандыру қоғамы.
- Сандық гидравликалық клапандар: зерттеудегі жетістіктер, ХЕЛО, 2024,
- Гидравликалық ағындарды басқару клапаныҚысым өлшегіш
- Бақылау клапандарындағы кавитация - Техникалық шолу. CLA-VL, 2020.
- Бақылау клапандарындағы кавитация. Эмерсонды автоматтандыру шешімдері.
- Бақылау клапаны кавитация және шудың алдын алу. Valin корпорациясы.
- Қысыммен өтелмеген және өтелмеген клапандар. ИСА блогы, Ханс Д. Бауманн, т.ғ.к., PE, 2021.
- Бауманн, Х.Д. & Monsen, j.f. «Кавитацияның кавитацияны бақылау клапанын құртуды тоқтату.» Valve World журналы, 2018 ж. IEC стандартына сілтеме 60534-8-4.
- Микрог ағынын басқару клапанын жақсарту және параметрлерді оңтайландыру. Ғылыми есептер, 2023 ж.
