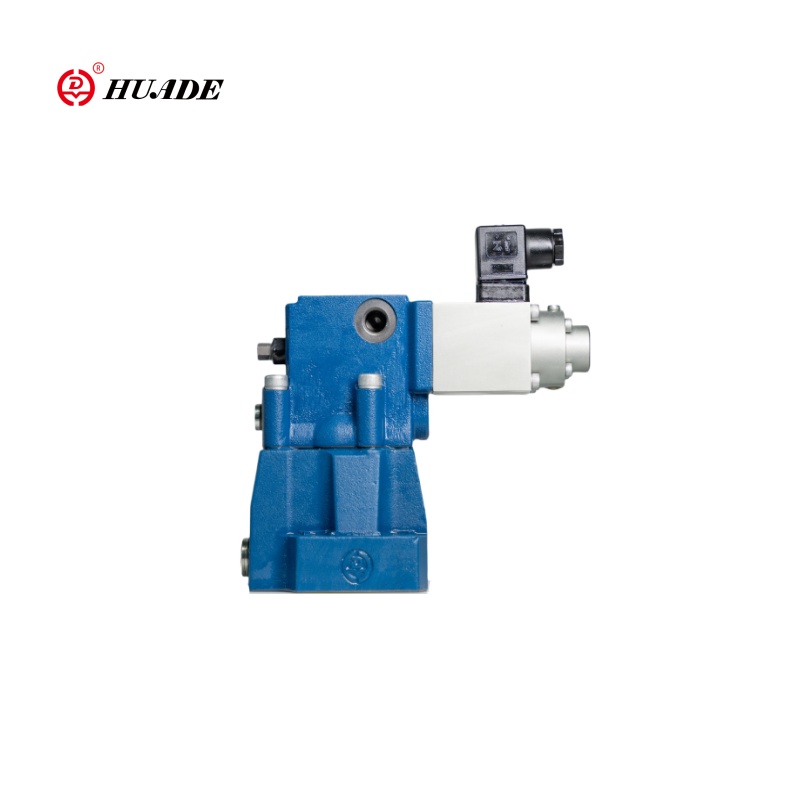

Хуаданың драм түріндегі пилоттық жұмыс істейтін электромагниттік пропорционалды қысыммен қысылатын клапан конустың клапанының құрылымымен ерекшеленеді, бұл электрлік сигналға негізделген белгілі бір тізбектің қысымын төмендетеді. Бұған қоса, бұл пропорционалды қысымның төмендеуі клапан драмы максималды қысымды қорғаныс құралымен жабдықталған, жүйені күтпеген жоғары қысыммен туындаған зияннан қорғайтын қамтамасыз етілген.
| Гидравликалық | ||
| Max.Setting қысымы (MPA) | А және В порттары | 31.5 |
| Порт y | танкке барыңыз .no қысымы | |
| A (MPA) портына арналған Max.Setting қысымы | Қысым рейтингісімен бірдей | |
| Min.Enting Practing Practing. Port A (MPA) үшін | «Q» -ге қатысты болыңыз. (Қисықтарды қараңыз) | |
| Сызықтық (%) | ± 3.5 | |
| Қайталану (%) | <± 2 | |
| Гинтац | Ықшаммен ± 2,5% pmax.without ± ± 4,5% PMAX | |
| Сұйықтықтар | Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін) | |
| Тұтқырлығы диапазоны (мм2/ с) | 2.8 to380 | |
| Сұйықтық температурасы (℃) | -20 - +70 дейін | |
| Электр | ||
| Кернеуі | Б | |
| Min.control ток (A) | 0.1 | |
| Max.control ток (A) | 0.8 | |
| Катушкалар (ω) | 20 ℃ ескі клапан 19.5 құрайды, max.warm клапан 28,8 құрайды | |
| Баж | үздіксіз | |
| Max.Condition температурасы (℃) | 50 | |
| Дин 40 050-ге оқшаулау | IP65 | |
| Байланысты күшейткіш | Қосылатын модуль | |
| Электрлік тұжырым-файл | Vt_2000: 40 (бірге) | |
Ерекше өзгешеліктері:
▶ қосымша Max.Pressure қорғау
▶ A және B арасындағы қосымша тексеру клапаны
▶ жұмыс қысымын азайту үшін пайдаланылатын клапан
▶ Табылды орнату үшін
▶ Кряд және электроника Бір скриннен
Қолдану:
Пропорционалды қысымды төмендететін клапан драмы мұнай өнеркәсібі, химия өнеркәсібі, машина жасау, аэроғаралар, аэроғаралар, аэроғарыштар, аэроғарыштар, аэроғарыштар және жеңіл өнеркәсіп, кеме жасау және тау-кен өндірісі сияқты кеңінен қолданылады.
DRE және Dre клапан түрлері ұшқыш жұмыс істеп тұрған қысымды төмендетеді. Олар жұмыс қысымын қысқарту үшін қолданылады.

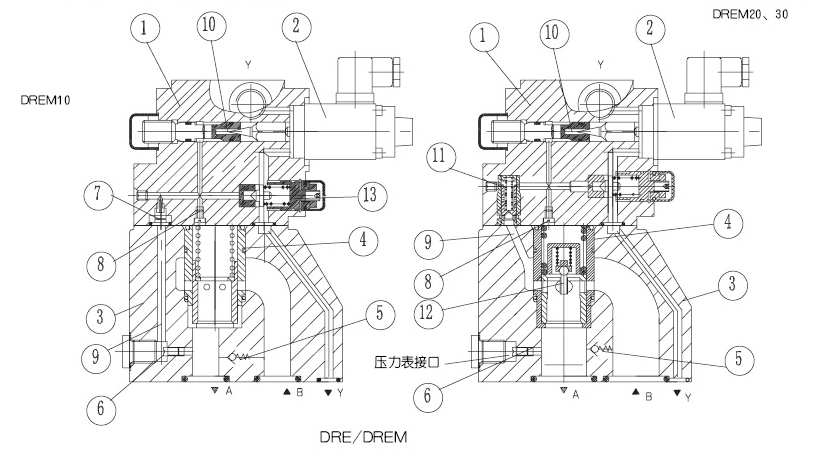

Клапандар негізінен пилоттық клапаннан тұрады (1), пропорционалды соленоидпен (2) негізгі қақпағы бар (2), негізгі қаптамамен (4), сондай-ақ қосымша тексеру клапаны (5).
Дремді теріңіз.
Автоматты түрде пайда болатын пропорционалды соленоид бойынша біліксіз жоғары бақылаудың арқасында шамадан тыс гидравликалық қысым (гидравликалық қауіпсіздік) болмау үшін
Қажет болса, а, а портындағы ең жоғары қысым, максималды қысымды рельефті клапан, қажет болған жағдайда максималды қысым үшін, қажет болған жағдайда орнатылуы мүмкін.
Ескерту: Қысым сұйықтығы A порты В портынан В портынан В портына дейін ағып тұрған кезде, y-y арқылы шығатын май құйыңыз, егер вагон арқылы параллель ағын а, егер бұл портқа бекітілген акуатордың баяулау процесіне әсер етеді
В портындағы дроссельдік клапанмен келісілуде (г. г. пропорционалды бағытты клапан). Мұндай жағдайларда, а-ға арналған үшінші ағын бағыты A үшін үшінші ағынның бағыты A портындағы максималды қысымды шектеуге жарамайды.

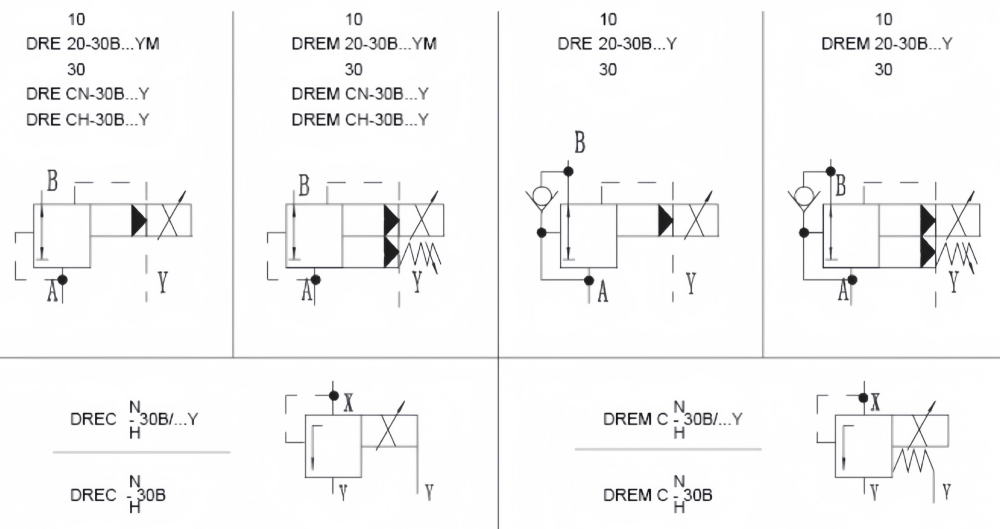

Пропорционалды қысымды төмендететін клапан драмдарының белгілері
