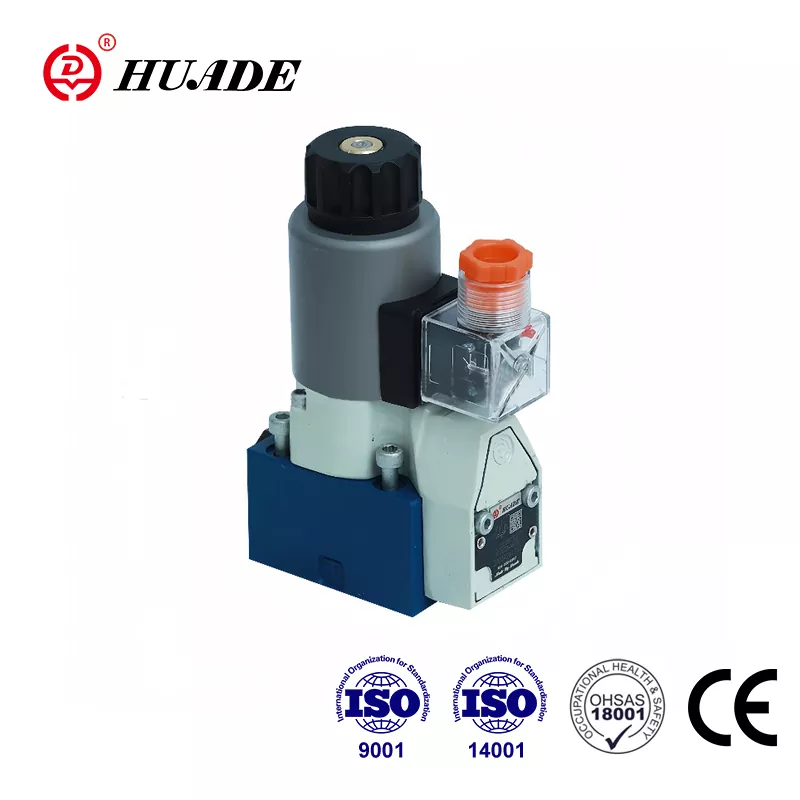

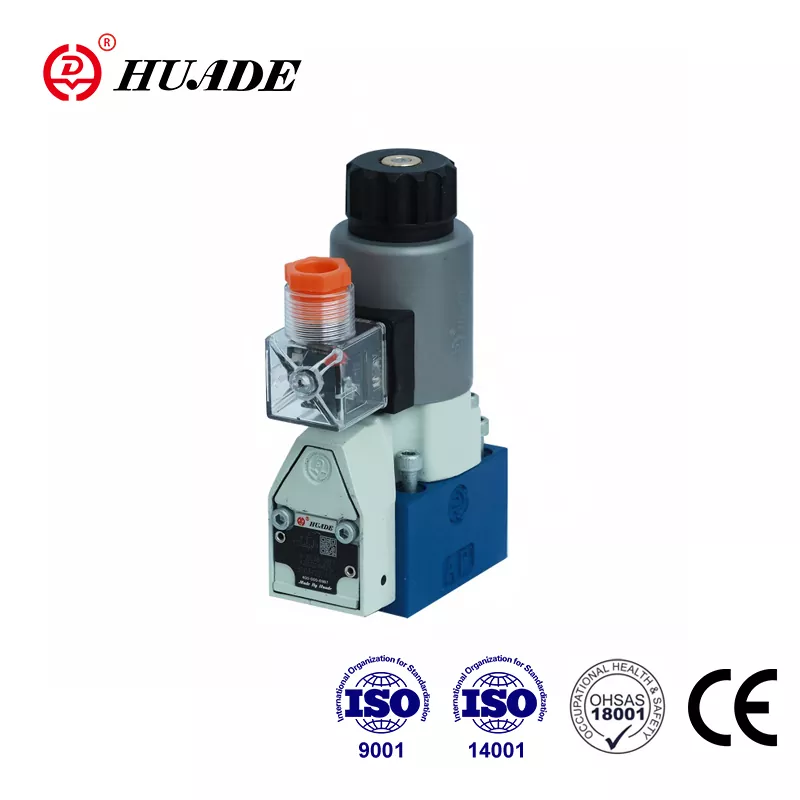

Huade Hydraulic Қытайдың гидравликалық өнеркәсібіндегі жетекші өндіруші болып табылады және оның 1979 жылдан бастап Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастық тәжірибесі бар. M-SEW 6 типті Huade® бағыттаушы орындық клапандары Rexroth® M-SEW 6 құрамдас сериясы 3X үшін қолжетімді алмастырғыш болып табылады. . Бұл жақсы сапамен және төмен бағамен бәсекеге қабілетті. Гидравликалық өнімдердің жоғары сапасын қамтамасыз ету үшін Huade Hydraulic әлемнің түкпір-түкпірінен әкелінген 750-ден астам озық өндірістік жабдықты басқарады. Бұл электромагниттік клапанның сапасы тұтынушылардың талаптарына толығымен сәйкес келеді. Зауыт халықаралық стандарттардан өтті, атап айтқанда, ISO9001, ISO14001 және OH SAS18001. Бағытталған клапандардың сериясы әртүрлі өнеркәсіптік ортада кеңінен қолданылады.
|
Техникалық деректер (Осы параметрлерден тыс қолданбалар үшін бізбен кеңесіңіз!) |
|||
|
Жалпы |
|||
|
Орнату |
міндетті емес |
||
|
Макс. қоршаған орта температурасы (℃) |
50 |
||
|
Салмағы |
2/2 жақты қалқымалы клапан (кг) |
1.5 |
|
|
3/2 жақты қалқымалы клапан (кг) |
1.5 |
||
|
4/2 жақты қалқымалы клапан (кг) |
2.3 |
||
|
Гидравликалық деректер |
|||
|
Макс. жұмыс қысымы (МПа) |
140-беттегі кестені қараңыз |
||
|
Макс. ағын (л/мин) |
25 |
||
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
||
|
Қысым сұйықтығының температура диапазоны (℃) |
- 30-дан + 80-ге дейін |
||
|
Тұтқырлық диапазоны (мм²/с) |
2,8-ден 500-ге дейін |
||
|
Ластану дәрежесі мкм |
NAS 1638 9 сыныбына сәйкес гидравликалық сұйықтықтың рұқсат етілген ластану дәрежесі. Сондықтан β10≥ 75 ең аз ұстау жылдамдығы бар сүзгіні ұсынамыз. |
||
|
Электрлік деректер |
|||
|
Кернеу түрі |
DC |
AC |
|
|
Қолжетімді кернеулер (V) |
12、24、42、96、110、205、220 |
түзеткіш арқылы ғана мүмкін |
|
|
Кернеуге төзімділік (номиналды кернеу) (%) |
±10 |
||
|
Қуат тұтыну (Вт) |
30 |
||
|
Міндет |
100% |
||
|
ISO 6403 стандартына ауысу уақыты |
төмендегі кестені қараңыз |
||
|
Ауысу жиілігі (цикл с/сағ) |
15000 |
||
|
DIN 40 050 бойынша қорғаныс |
IP65 |
||
|
Макс. катушка температурасы (℃) |
150-ге дейін |
||
Ерекше өзгешеліктері:
▶ Тікелей іске қосылатын бағыттаушы қалқымалы клапан, соленоидты іске қосу
▶ Жабық порт ағып кетпейді
▶ Ауыстыру ұзақ уақыт қысымда болғаннан кейін де қамтамасыз етіледі
▶ Соленоидты катушканы 90° бұруға болады
▶ Жеке электр қосылымы
▶ Қорғалған қолмен, қосымша
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
2 типті M-SEW бағыттаушы клапан соленоидты іске қосылған бағыттаушы қалқымалы клапан болып табылады. Олар ағынның басталуын, тоқтауын және бағытын басқарады.
1. Функциялар, M-SEW 6 қалқымалы бағыттаушы клапанның бөлімі
M-SEW 6 негізінен корпустан (1), электромагниттерден (2), қатайтылған клапан жүйесінен (3) және жабу элементі ретінде шариктен(лерден) (4) тұрады.
Негізгі принцип:
Бастапқы күйде доп (4) серіппемен (9) орындыққа басылады, ал ауыспалы күйде соленоидпен (2) басылады. Соленоидтық (2) күш екі жағынан тығыздалған жетектің (8) рычаг (6) мен шар (7) арқылы әсер етеді. Екі тығыздағыш элементтер арасындағы камера P портымен қосылған. Осылайша клапан жүйесі (3) қозғаушы күштерге (соленоид немесе кері серіппе) қатысты қысым теңестіріледі. Сондықтан клапандарды 63 МПа қысымға дейін пайдалануға болады.
M-2SEW6N түрінің кесінді көрінісі
M-3SEW6U түрінің кесінді көрінісі
