Егер сіз гидравликалық жүйелермен жұмыс жасасаңыз, сіз рекарот 4we 6 J бағыты бойынша басқару клапаны туралы естіген шығарсыз. Бұл клапан өндірістік гидравликадағы ең сенімді компоненттердің бірі болып табылады және ол сіздің жабдықтарыңызға жақсы шешім қабылдауға көмектеседі.
4жақты 6 Дж Bosch Rexroth-тің, сапалы гидравликалық бөлшектерге танымал. Бұл нақты клапан гидравликалық жүйелердегі сұйықтық ағынының бағытын басқарады. Мұны гидравликалық майға арналған қозғалыс бақылаушысы сияқты ойлаңыз, оны машиналар дұрыс жұмыс істеуге бағыттау керек жерге бағыттаңыз.
4WE 6 J арнайы етеді

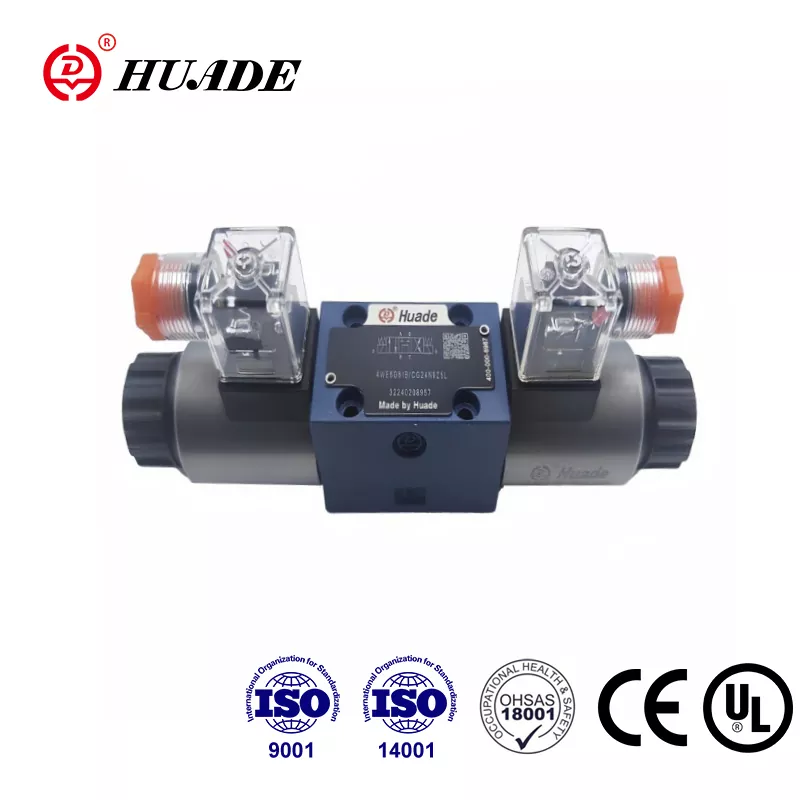

Бағыттағыш клапан 4we 6 J 6 Дж Рексроб үшін оның дизайнына байланысты ерекшеленеді. Бұл соланоидпен басқарылатын клапан, яғни ол позицияларды ауыстыру үшін электромагниттерді қолданады. Клапанға электрлік сигнал жіберген кезде, ол майдың ағып жатқан жерін өзгертетін ішкі бөліктерді қозғалады.
Бұл клапанның 4/3 конфигурациясы бар. «4» дегеніміз - гидравликалық желілер қосылған төрт порты бар. «3» дегеніміз оның үш позициясы бар екенін білдіреді. Орталық позициясында барлық порттар жабық. Бұл қауіпсіздік үшін маңызды, себебі клапан не істеу керектігі туралы айтылмаған кезде, ол барлық ағынды блоктайды және бәрін орнында ұстайды.
Клапан бұл серіппелерді осы орталыққа автоматты түрде оралу үшін пайдаланады. Электрлік сигналды өшірген кезде, бұлақтар ішкі шполаны ортасына қарай итереді. Бұл көктемгі орталық дизайн сенімді және көптеген жылдар бойы мыңдаған машиналарда сыналды.
«J» орамасы қалай жұмыс істейді
Атаудағы «J» әрпі сізге клапанның ішіндегі ең орамдық түрі туралы айтады. Әр түрлі әріптер әр түрлі ағынның үлгілері, ал J орамасы белгілі бір мақсатқа ие. Орталықта барлық төрт порттар бұғатталған. Ештеңе ағып кетпейді немесе жоқ. Бұл жабық орталық конфигурациясы деп аталады.
Бір соленоидты қуаттаған кезде, клапан басқаларды бұғаттау кезінде бір жұмыс портына қысым жасау үшін ауысады. Басқа соленоидқа ауысыңыз, ал қосылыстар кері. Бұл сізге гидравликалық цилиндр немесе мотордың қай бағытын дәл бақылау береді.
Жабық орталық Жабық орталық дизайны 4we 6 j Rexroth үшін 6 J Машиналар, инъекцияларды инъекциялау машиналары және осы мүмкіндіктен барлық пайда әкеледі. Клапан бейтарап күйде болған кезде, сіздің жетек құралыңыз дәл қай жерде тұрмайды.
Сіз білуіңіз керек техникалық сипаттамалар

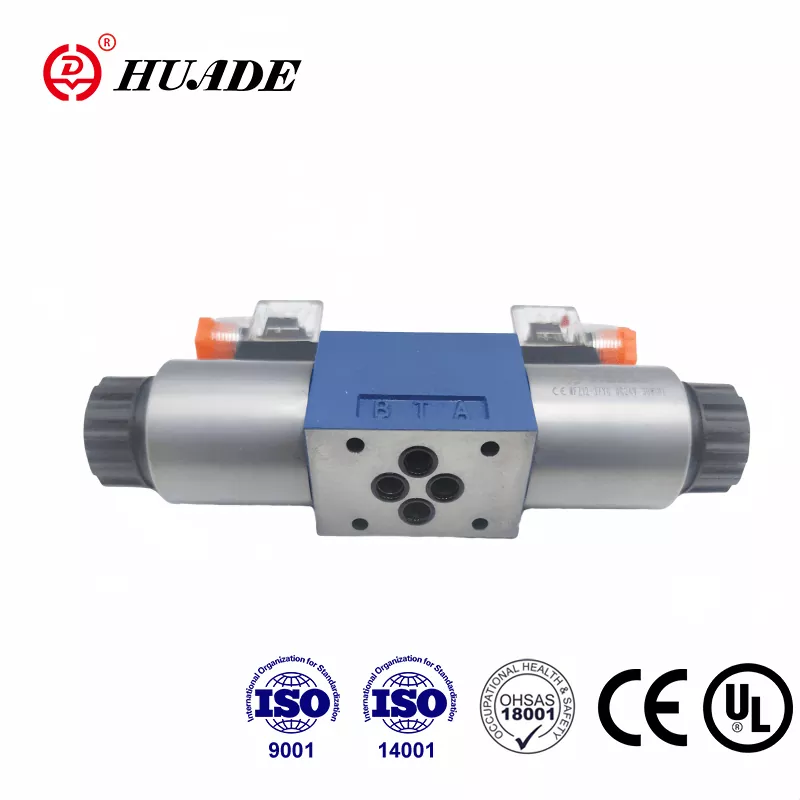

4WE J 6 J Стандартты NG6 стандартты модельін қолданады, сонымен қатар Cetop 03 деп те аталады. Бұл стандарттау қажет болған жағдайда оны басқа NG6 клапандарымен алмастыра аласыз. Бекіткіш тесіктер дәл кеңейіп, салалық стандарттарға сәйкес келетін белгілі бір үлгідегі төрт м5 жіппен бөлінген.
Бұл клапан негізгі порттарға 350-ге дейін қысым жасай алады. DC соленоидтарын пайдалану кезінде максималды шығын мөлшерлемесі минутына 80 литр. Клапан 10-нан 500 мм-ге дейін тұтқырлығы бар гидравликалық маймен жұмыс істейді және температурада -20 ° C-тан + 80 ° C-қа дейін жұмыс істей алады.
Гидравликалық жүйелердегі жауап уақыты маңызды. 4we 6 j-ны қосқан кезде шамамен 20-дан 70 миллисекундқа, ал сіз оны өшірген кезде 10-нан 60 миллисекундқа дейін 10-дан 60 миллисекундқа салыңыз. Бұл жылдам жауап машиналарға кідірістерсіз үздіксіз жұмыс істеуге көмектеседі.
Соленоидтар түрлі кернеудің нұсқаларында келеді. Жалпы таңдауларға тәулік бойы, өндірістік параметрлерде ең танымал болып табылады. Сондай-ақ, сіз 12V DC, 110V AC немесе 230V айнымалы нұсқаларын ала аласыз. DC нұсқалары шамамен 30 ватт күш-қуатымен айналысады және үнемі қызып кетпестен үздіксіз жұмыс істей алады.
Бұл клапандар қайда қолданылады
Өндірістік қондырғылар көптеген қолданбаларда рекарот үшін 4WE 6 J-дің бағытын басқару клапанын пайдаланады. Машина дүкендерінде бұл клапандар кескіш құралдар мен дайындама ұстағыштарының қозғалысын басқарады. Жабық орталық мүмкіндігі құрылғы бос тұрғанда, қажетсіз қозғалысқа жол бермейді, бұл қауіпсіздік пен дәлдікті жақсартады.
Инъекциялық қалыптау машиналары, қалыптардың ашылуын және жабылуын бақылау үшін осы клапандарға сүйенеді. Жылдам коммутация жылдамдығы өндіріс қарқынын жүргізуге көмектеседі, ал сенімді орталыққа сәйкес келеді. Кейбір қалыптау машиналары күніне мың рет циклді, ал 4we 6 J сағатына 15000 циклге дейін игере алады.
Қозғалтқыштарды RAM қозғалысын бақылау үшін пайдаланыңыз. Ортаңғы болған кезде қысым көрсету мүмкіндігі жұмыс барысында өңдеу кезінде жұмыс істеуі керек пайдалану үшін қажет. Клапанның 350 бардан жоғары қысым рейтингі өтінімдерді талап ету үшін көптеген мүмкіндіктерді ұсынады.
Автоматтандырылған өндірістік желілерде көбінесе бірнеше 4WE 6 J клапандары бар. Әрбір клапан басқа цилиндрді немесе қозғалтқышты басқарады, олардың барлығы өнімдерді әртүрлі станциялар арқылы жылжыту үшін үйлестіреді. Стандартталған монтаж бүкіл жүйеде орнатуды және техникалық қызмет көрсетуді жеңілдетеді.
Модель нөмірін оқу
Rexrotht олардың клапандары үшін егжей-тегжейлі кодтау жүйесін қолданады. Толық толық модель нөмірі 4WE 6 J6x / EG24N9K4 болуы мүмкін. Осы кодтың әр бөлігі сізге клапан туралы нақты нәрсе айтады.
«4Біз» басталған кезде бұл сізге төрт жақты, соленоидпен басқарылатын бағытты клапан деп айтады. «6» дегеніміз, бұл NG6 өлшемі. «J» - бұл біз бұрын талқылаған орамдық түрі. «6x», жұмыс сипаттамаларына қатысты компонент сериясына жатады.
Суреттен кейін «E» оның гидравликалық майда отыратын дымқыл түйіршіктер бар екенін көрсетеді. «G24» дегеніміз тәуліктің тәуліктік қуатын пайдаланады. «N» сізге мөрді материалдар туралы айтады, NBR резеңке тығыздағыштары бар. «9к4» бөлімінде қолмен ауыстырылатын мүмкіндіктер мен қосқыш түрлері сияқты қосымша опциялар бар.
Бұл кодтауды түсіну ауыстыру клапандарын немесе әртүрлі модельдерді салыстыру кезінде көмектеседі. Бағыттағышты клапан 4we 6 J REXROTH үшін 6 J, rexroth үшін белгілі бір өзгерістерге ие болуы мүмкін, сонымен қатар сіздің модель нөмірі осы барлық мәліметтерді түсіреді.
Жалпы проблемалар мен шешімдер
Кез-келген механикалық компонент сияқты, бұл клапандар уақыт өте келе мәселелерді дамыта алады. Ең көп кездесетін мәселе - жабысқақ, онда қақпағы клапан денесінде біршама қозғалмайды. Бұл әдетте гидравликалық майда ластануға байланысты болады.
4жақта 6 Дж-де ішкі рәсімдеу өте кішкентай, 3 және 13 микрометр. Бұл адамның шашынан кіші. Кірдің бөлшектері майға түскенде, олар осы тығыз кеңістіктерге кептеліп, орамның қозғалуына жол бермейді. Бұл Crilt-Lock деп аталады және егер ол шешілмесе, клапанды зақымдауы мүмкін.
Гидравликалық майыңызды таза ұстау көптеген мәселелердің алдын алады. ISO 4406 4406 тазалық стандарттарына сәйкес келетін сүзгілерді қолданыңыз, олар 20/18/15 немесе одан жоғары. Сүзгілерді үнемі өзгертіп, жүйеден бұлтты май немесе ерекше шу сияқты ластану белгілерін қараңыз.
Катушканы өртеу - бұл туындауы мүмкін тағы бір мәселе. Егер шпатура жабысып, қозғала алмаса, соленоид оны итеруге тырысады. Бұл қосымша ток жылуды жасайды, олар катушкалар желісін зақымдауы мүмкін. Клапанның айнымалы нұсқалары DC нұсқаларына қарағанда бұл проблемаға көбірек сезімтал.
Электрмен жабдықтау катушкалардың алдын алуға көмектеседі. Кернеудің номиналды кернеудің 10% -ында тұрғанына көз жеткізіңіз. Қосылымдар таза және тығыз болуы керек, олар ылғалдан тығыз жабылған болуы керек. Клапанның нұсқасы нұсқаға байланысты IP65 немесе IP67 рейтингі бар қосқыштарды пайдаланады, сондықтан осы пломбаларды дұрыс сақтаңыз.
Ішкі ағып кету клапан жасына қарай жоғарылайды. Бұл қалыпты тозу, бірақ шамадан тыс ағу жүйенің жұмысына әсер етеді. Егер сіз баяу жетектің баяу жылдамдығын байқасаңыз немесе ұстап тұрсаңыз, ішкі ағып кету себеп болуы мүмкін. Сынақ клапаны арқылы сынау бұл мәселені диагностикалауға көмектеседі.
Техникалық қызмет көрсету бойынша кеңестер
Тұрақты техникалық қызмет көрсету сіздің бағытталған бақылау клапанын 4WE 4 j Rexroth үшін сенімді жұмыс істейді. Клапанның өзі көп көңіл бөлмейді, бірақ оның айналасындағы гидравликалық жүйе. Бірнеше қарапайым тәжірибені ұстану клапан өмірін айтарлықтай кеңейтеді.
Мұнай сапасы көп. «Таза, салқын және құрғақ» қағидатты ұстаныңыз. Таза май ластанудың алдын алады. Салқын май тозуды азайтады және компоненттерді ұзартады. Құрғақ май коррозияға жол бермейді және тиісті тұтқырлықты сақтайды. Майыңызды мезгіл-мезгіл тексеріп, оны өндірушінің ұсыныстарына сәйкес өзгертіңіз.
Температураны басқару да көмектеседі. Клапан 80 ° C дейін жұмыс істей алады, бірақ салқындатқыш ұзақ өмір сүру үшін жақсы. Егер сіздің жүйеңіз ыстық болса, жылу алмастырғышты қосуды қарастырыңыз. Соленоидты катушкалар олардың бетіне 150 ° C-қа жетуі мүмкін, бірақ салқындатқыш электр кернеулерін азайтады.
Көптеген 4WE 6 J клапандарына қолмен ауыстырылған опциялар кіреді. Бұл құрылғы сөніп тұрғанда немесе ақаулықтарды жою кезінде клапанды қолмен жылжытыңыз. Қолмен ауыстырылған кезде, шамадан тыс күш алмау үшін жүйелік қысым 50 жолдан төмен сақтаңыз. Ешқашан қолмен екіге де бір-бірден бас тартпаңыз.
Орнату орны клапанды шектемейді. Сіз оны кез-келген бағдардан орната аласыз, бірақ көлденең монтаждау жылуды тарату үшін жиі жақсы жұмыс істейді. Ауаны салқындату үшін соленоидтардың айналасында жеткілікті орын бар екеніне көз жеткізіңіз.
Балама және үйлесімділік
Рексрот сапалы клапандар шығарған кезде, басқа өндірушілер үйлесімді балама ұсынады. Сіздің параметрлеріңізді түсіну құнды және шығындарды басқаруға көмектеседі. NG6 орнату үлгісі бар кез-келген клапан 4we 6 J қондырғысы болса, физикалық тұрғыдан сәйкес келуі мүмкін.
Юкиен DSG-01-3C3 жасайды, ол жабық орталықпен бірдей функционалды қамтамасыз етеді. Паркер D1VW сериясын салыстырмалы ағымы көрсетілген. ЖЭС викерлерінде DG4V-3-6C моделі бар. Бұл баламалар әдетте бастапқы рекровкалардан 20% -дан 30% -ға аз болады.
Баламаларды қарау кезінде қысым рейтингін, ағынның сыйымдылығын және электр сипаттамаларын мұқият сәйкестендіріңіз. NG6 клапандарының бәрі бірдей тең емес. Кейбіреулерде әр түрлі жауап беру уақыты немесе қосалқы ауысу сипаттамалары болуы мүмкін.
Бағыттағышты клапан 4we 4we 6 J REXROTH үшін бірнеше жылдар бойы өлшенетін сәтсіздіктер арасында дәлелденген трек бар. Кейбір балама брендтер бұл сенімділікке сәйкес келмеуі мүмкін. Сындарлы қосымшалар үшін шынайы рекровкалардың қосымша құны көбінесе мағынасы бар.
Қайта құру қызметтері тағы бір нұсқаны ұсынады. Бірнеше компания гидравликалық клапандарды жөндеуге мамандандырылған. Олар бөлшектемейді, тазартады, тозған бөлшектерді ауыстырады және клапанды жаңа күйге келтіріңіз. Клапандардың құнын қалпына келтіретін клапандар жаңадан, аз талап етілетін қосымшалар үшін жақсы жұмыс істей алады.
Қайда сатып алу керек
4we 6 J үшін жеткізушісін табу қиын болмауы керек. Bosch Rexrothoth-та [store.boschrexroth.com] (http://store.boschrexroth.com/) мекен-жайы бойынша ресми онлайн дүкені бар (http://store.boschrexroth.com/), онда сіз тікелей тапсырыс бере аласыз. Бұл шынайы бөлімдер мен тиісті кепілдікке кепілдік береді.
Өнеркәсіптік дистрибьюторлар бұл клапандарды аймақтағы орналастырады. Компаниялар қозғалыс индустриясы, қолданбалы өнеркәсіптік технологиялар және басқа гидравликалық мамандар сияқты, басқа гидравликалық мамандар рекроот өнімдерін тасымалдайды. Жергілікті дистрибьютормен жұмыс сізге техникалық қолдау және шұғыл қажеттіліктерге тезірек жеткізуді ұсынады.
EBay сияқты онлайн-базарларда жаңа және пайдаланылған клапандар бар. Жаңа қондырғылардың бағасы, әдетте, 300-ден 500 доллардан 500 доллардан 500 доллардан 500 доллардан 500 долларға дейін. Пайдаланылған клапандар $ 100-ден 250 долларға дейін сатылады, дегенмен сіз аз шығындарды өтейсеңіз.
Шебер немесе алибаба сияқты платформалардағы азиялық жеткізушілер төмен бағамен, кейде шамамен 150 долларға сәйкес келеді. Сапасы осы көздерге байланысты өзгереді, сондықтан егер сіз осы бағытты таңдасаңыз, сатушыны мұқият зерттеңіз. Сындарлы қосымшалар үшін белгілі жеткізушілермен жабысыңыз.
Тапсырыс беру кезінде сіздің толық модель нөміріңізді дайындаңыз. Бағыттағышты клапан 4WE 4WE 6 J REXROTH үшін көптеген конфигурациялар үшін келеді және қате кернеуді немесе коннектордың түрін алу қиындықтар туғызады. Сатып алудан бұрын электрлік сипаттамалары мен қондырғыларын екі рет тексеріңіз.
Орнату туралы пікірлер
4we 4we орнату Жақсы және ұзақ өмір сүруді қамтамасыз етеді. Таза бекіту бетінен бастаңыз. Клапан бұл жерге қарсы тығыздайды, ал сызаттар немесе кір де, ағып кетуі мүмкін. Клапанның денесін бұрмалау үшін бекіту бұрандаларындағы дұрыс болт моментін қолданыңыз.
Порт қосылымдары таза және дұрыс мөлшерде болуы керек. Клапан NG6 портының стандартты өлшемдерін пайдаланады, ал гидравликалық желілер сәйкес келуі керек. Төменгі сызықтарды пайдалану ағындарды шектейді және қысымның төмендеуін арттырады. Габаритті желілер бос орын, бірақ өнімділікке зиян тигізбеңіз.
Электр қуатын қосқан кезде нақты модель үшін сымдар диаграммасын орындаңыз. Соленоидтар әдетте контроллерге немесе тиісті кернеуге мүмкіндік беретін қосқышқа қосылады. Кейбір модельдерде соленоидты қуатталғанын көрсету үшін индикатор шамдары кіреді, бұл ақаулықтарды жоюға көмектеседі.
Сіздің жүйеңіздегі негізгі нүктелерде қысым өлшегіштерді қосуды қарастырыңыз. Клапан порттарындағы мониторингтің қысымы проблемаларды диагностикалауға және өнімділікті оңтайландыруға көмектеседі. Қысымдық қосқыштар қауіпсіз параметрлерден тыс жұмыс істемеу үшін қауіпсіздікке кедергі келтіруі мүмкін.
Әр түрлі сұйықтықтармен жұмыс
Көптеген гидравликалық жүйелер минералды майды пайдаланады, ал 4we 6 J 6 J, осы сұйықтықтармен жақсы жұмыс істейді. NBR стандартты тығыздағыштары мұнайға негізделген майларды кең температуралық диапазонда өңдейді. Бұл өндірістік қосымшалардың көпшілігін қамтиды.
Кейбір жүйелер HFC (су гликолы) немесе HFD (Синтетикалық эфир) сияқты экологиялық таза сұйықтықтарды қажет етеді. Бағыттағышты клапан 4we 4we 6 j Rexroth үшін осы сұйықтықтармен жұмыс істей алады, бірақ сізге дұрыс тығыздағыш материал қажет. «N» орнына «v» -мен көрсетілген Fkm (Vidon) пломбаланған клапанға тапсырыс беріңіз.
Су негізіндегі сұйықтықтар минералды маймен салыстырғанда қызмет ету мерзімін қысқартады. Рексрот HFC сұйықтықтарын пайдалану кезінде шамамен 30% қысқа болады. Тозудың жоғарылауы әртүрлі майлау қасиеттері мен ықтимал кавитациядан келеді. Егер сіз осы сұйықтықтарды пайдалануыңыз керек болса, өтеу үшін аздап габаритті компоненттерді қарастырыңыз.
Жұмыс температурасының шегі әртүрлі сұйықтықтармен өзгереді. HFC сұйықтықтары минералды маймен 80 ° C-тің орнына максималды температураны 50 ° C-қа дейін шектейді. Егер сіз балама гидравликалық сұйықтықтарды қолдансаңыз, салқындату жүйесін сәйкесінше жоспарлаңыз.
Өнімділік қисықтарын түсіну
Рексрот техникалық нұсқаулықтарда өнімділік туралы мәліметтерді ұсынады, олар клапанның әр түрлі жағдайда қалай әрекет ететінін көрсетеді. Қысымның құлдырауы Қисық сызықтар әр түрлі ағындардағы клапан арқылы майды қанша қысым жасауды қаншалықты жеңілдетеді. JPOON үшін, минутына 20 литрден тұратын 2 бардан күтіңіз.
Бұл қысым төмендеуі сіздің жүйеңізде ысырап энергиясын білдіреді. Жоғары ағын ставкалары қисық қарым-қатынастан кейін көбірек қысым төмендейді. Гидравликалық тізбекті жобалау кезінде, акуаторлар тиісті қысымға ие болу үшін осы шығынды есепке алыңыз.
Бағыттағышты клапанның қуат шегінің нөмірі 4we 4we 6 J Rexroth үшін 8. Бұл rexrooth-тің 8-сі. Бұл ағын, қысымды және жылу өндірісіне майды аз тұтқырлықты байланыстыратын рекровкаға арналған метрика. Осы шектеуден төмен болу үздіксіз жұмыс кезінде қызып кетудің алдын алады.
Ауыстыру жиілігі клапан өміріне әсер етеді. Клапан сағатына 15000 рет механикалық түрде айнала алады, әдеттегі қолданбалар баяу жұмыс істейді. Жоғары велосипед жылдамдығы тығыздағыштар мен соленоид компоненттеріне тозуды тездетеді. Жұмыс жиілігін нақты қажеттіліктеріңізге сәйкестендірудің орнына сәйкестендіріңіз.
Құжаттама және қолдау
Bosch Rexroth олардың клапандары үшін егжей-тегжейлі техникалық құжаттаманы ұсынады. Негізгі каталог парағы өлшемдер, орнату мәліметтері және негізгі сипаттамаларды көрсетеді. Толық нұсқаулар орнату процедураларын, техникалық қызмет көрсетуге қойылатын талаптарды және ақаулықтарды жою қадамдарын түсіндіреді.
Сіз бұл құжаттарды рекерот веб-сайтынан жүктей аласыз немесе оларды дистрибьюторлардан сұрай аласыз. Өзіңіздің нақты моделіңіз үшін техникалық нұсқаулықтың болуы орнату және техникалық қызмет көрсетуге көмектеседі. Құжаттарға гидравликалық символдар кіреді, олар схемалардағы клапанды қалай көрсету керектігін көрсетеді.
Рексроттың техникалық қолдау тобы өтініш сұрақтарына көмектеседі. Егер сіз 4we 6 J сіздің қажеттіліктеріңізге сәйкес келмейтініне сенімді болсаңыз, олар балама немесе өзгертулер енгізуді ұсынуға болады. Бұл қолдау жаңа жүйелерді жобалау немесе қолданыстағы жабдықты жаңарту кезінде құнды.
Интернеттегі таңдау құралдары сіздің талаптарыңызға сәйкес клапандарды конфигурациялауға мүмкіндік береді. Ағару жылдамдығын, қысым, кернеуді және басқа параметрлерді енгізіңіз, сонда құрал қолайлы модельдерді ұсынады. Бұл модель нөмірлерін қолмен шешпей, сізге не қажет екенін қамтамасыз етуге көмектеседі.
Соңғы ойлар
Бағыттағышты клапан 4WE 4WE 6 J REXROTH үшін гидравликалық бақылаудағы дәлелденген технологияны білдіреді. Оның соленоидты басқарылатын, көктемгі-ортаңғы дизайн Оның қалай жұмыс істейтінін түсіну оны тиімді пайдалануға және оны дұрыс ұстауға көмектеседі.
Негізгі артықшылықтарға стандартталған NG6 монтаждау, сенімді жабық орталық функциясы және бөлшектердің кең қол жетімділігі және қолдау кіреді. Клапан жоғары қысымды өңдейді және нақты бақылау үшін жауап береді. Бірнеше кернеудің параметрлері мен конфигурациялары әр түрлі машиналарға бейімделеді.
Тиісті орнату және техникалық қызмет көрсету Осы клапандарды жылдар бойы жұмыс істейді. Таза гидравликалық май - клапанның ұзақ өмір сүруіндегі ең маңызды фактор. Тұрақты сүзгі өзгерістері мен жұмыс температурасына назар аудару олар басталғанға дейін көптеген проблемаларды болдырмаңыз.
Сәтсіз клапанды ауыстыра ма, жаңа машинаны жобалайсыз ба, әлде жаңа құрылғыны түсінуге тырысыңыз ба, жоқ па, 4w 6 J 6 J. Оның болжамды өнеркәсіптік қосымшалардағы дәлелденген қойылымның ондаған жылдарында оның сапасы мен сенімділігімен айтылады. Тиісті күтіммен бұл клапан сіздің гидравликалық жүйеңізге көптеген жылдар бойы жақсы қызмет етеді.
