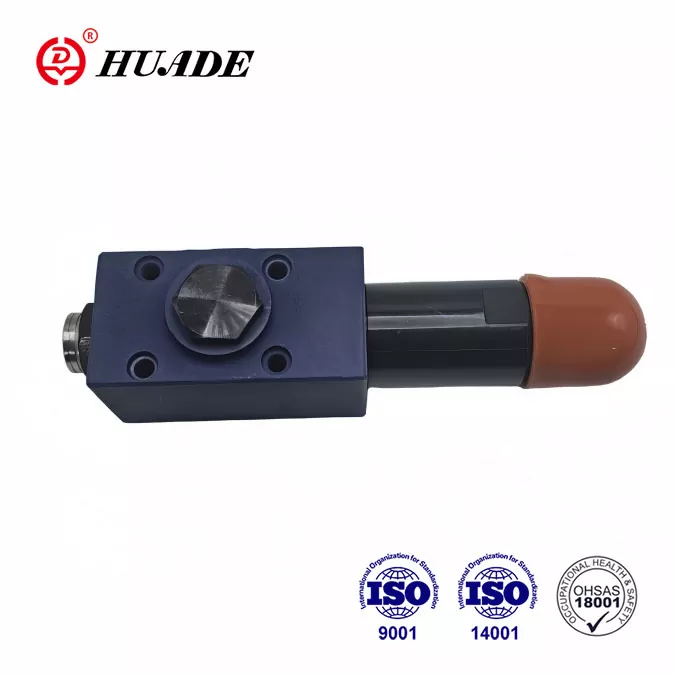

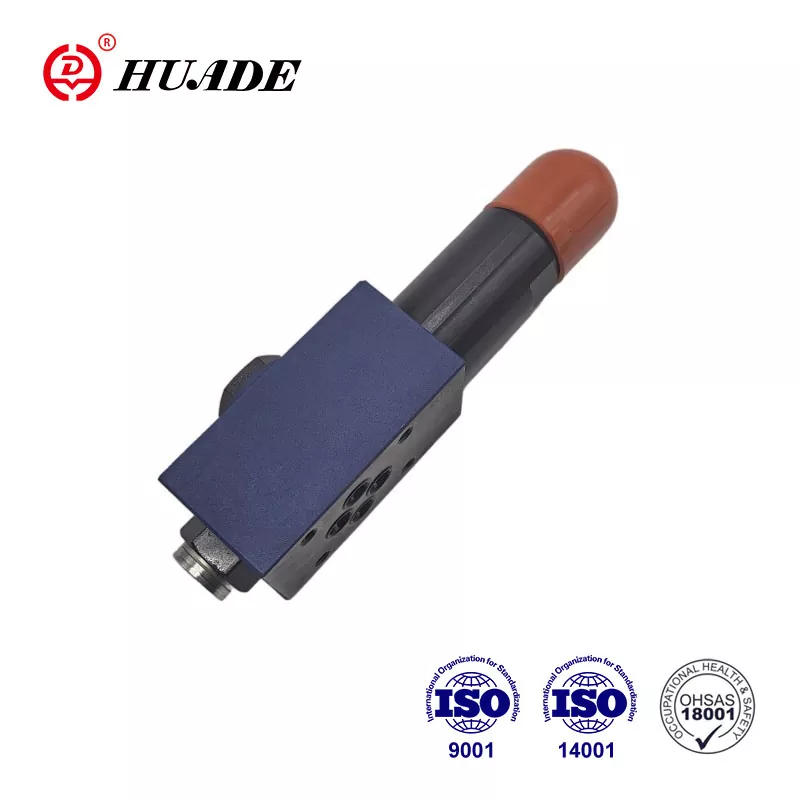

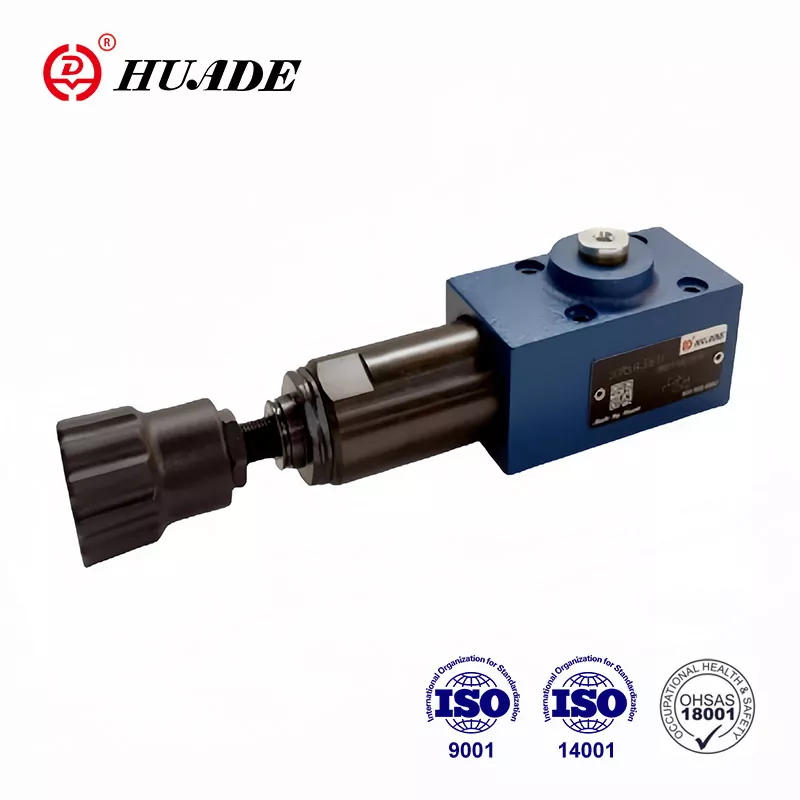

DR 6 DP қысымды төмендету клапанының негізгі функциясы жүйедегі қысымды бақылау болып табылады. Ұзақ мерзімді ынтымақтастықтың арқасында Huade® компаниясының DR 6 DP сериялары Rexroth түрін алмастыра алады. Зауыт ұлттық негізгі кәсіпорын болып табылады және Қытайда бірқатар құрмет грамоталары мен патенттерін алды. Huade Hydraulic өз өнімдерінің сапасын қамтамасыз ете отырып, өз өнімдерінің практикалық болуына назар аударады. Оның қысымды төмендететін клапандарының бағасы салыстырмалы түрде арзан.
|
Максималды жұмыс қысымы (P порты) (МПа) |
31,5 дейін |
|
Макс. қайталама қысым (А порты) (МПа) |
2,5 дейін; 7,5 дейін; 15,0 дейін; 21,0 дейін; 31,5 дейін |
|
Максималды кері қысым ( порттар T(Y)) (МПа) |
16-ға дейін |
|
Максималды ағын (л/мин) |
60-қа дейін |
|
Қысымды сұйықтық Минералды май |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Қысым сұйықтығы-температура диапазоны (℃) |
-30-дан +80-ге дейін |
|
Ластану дәрежесі (um) |
Сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі NAS 1638 9 классқа сәйкес келеді. |
|
Салмағы (кг) |
шамамен 1,2 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнату
▶ 5 қысым рейтингі
▶ 4 реттеу элементі:
. Айналмалы тұтқа
. Алтыбұрышты және қорғаныс қақпағы бар бұранданы орнатыңыз
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ Тексеру клапаны, қосымша
▶ DIN 24 340, D пішіні, ISO 5781 және CETOP - RP 121H бойынша тасымалдау үлгісі
Қолдану:
Жүйедегі қысымды төмендету үшін DR 6 DP типті қысымды төмендететін клапан қолданылады.
DR 6 DP типті клапан екінші жағында қысымды төмендету функциясы бар 3 жақты тікелей басқарылатын қысымды төмендететін клапан болып табылады.
Екінші қысым қысымды реттеу элементімен (4) орнатылады. Тыныштық күйінде клапан әдетте ашық және қысымды сұйықтық P портынан А портына кедергісіз ағып кетуі мүмкін. А портындағы қысым бір уақытта қысуға қарама-қарсы катушка аймағында орналасқан басқару сызығы (6) арқылы болады. көктем(3). А портындағы қысым қысу серіппесінде (3) орнатылған қысым деңгейінен асқанда, басқару катушкасы (2) басқару күйіне өтеді және А портындағы орнатылған қысымды тұрақты ұстайды.
Басқару және пилоттық май басқару желісі (6) арқылы А портынан алынады.
Жетектегі сыртқы күштердің әсерінен А портындағы қысым әлі де арта берсе, басқару золотник (2) сығымдау серіппесіне (3) қарай бұрынғысынша қозғалады.
Бұл резервуарға басқару золотникіндегі (2) басқару жері (8) арқылы А портында ағын жолының ашылуына әкеледі. Содан кейін қысымның одан әрі көтерілуіне жол бермеу үшін резервуарға жеткілікті қысымды сұйықтық ағады.
Серіппелі камера (7) әрқашан T(Y) порты арқылы резервуарға төгіледі.
А портынан P портына еркін қайтару ағыны үшін қосымша тексеру клапаны (5) орнатуға болады.
Манометр қосылымы (1) клапандағы қайталама қысымды бақылауға мүмкіндік береді.
DR 6 DP 1-50B құрылымы
DR 6 DP символдары
