Гидравликалық жүйелермен немесе су құбырларымен жұмыс істеген кезде, дұрыс тексеру клапанын таңдағанда, тегіс операциялар мен қымбат жөндеу арасында айырмашылықты жасай алады. Мырышталған тексеру клапанының s түрі көптеген өнеркәсіптік қосымшалар үшін танымал таңдау болды, бірақ оны басқа опциялардан өзгеше етіп түсіну әрқашан дұрыс емес.
Мырышталған тексеру клапанының түрі дегеніміз не?
Мырышталған тексеру клапаны S дегеніміз - бұл сұйықтықтың ағып кетуіне жол беретін бір жақты ағынның құрылғысы, ол сіздің құбырлар жүйеңіздегі арқа артқа ағып кетуіне жол бермейді. «Мырышталған» бөлігі клапан корпусының ыстық-гальванизациясы немесе электродингі арқылы қолданылатын қорғаныс мырыш жабыны бар. Бұл мырыш қабаты тот пен коррозияға қарсы қалқан ретінде әрекет етеді, сондықтан сіз бұл клапандарды сыртқы қондырғыларда және су жүйелерінде жиі көресіз.
«Tycit» белгісі гидравликалық жабдықтарға немесе стандартты сантехникаға қарап, әр түрлі заттарды білдіруі мүмкін. Гидравликалық қосымшаларда S Tyclics әдетте 450 барға дейін қысыммен жүретін серіппелі поппеттік немесе плунгер дизайнына жатады (шамамен 6500 PSI). Құбырлар жұмысы үшін S сілкінуді тексеру клапаны, розеткаға арналған дәнекерлеу қосылымдары немесе өндірушінің сериялары бар. Бұл ерекшелік, өйткені екі дизайн басқаша жұмыс істейді.
SEECT тінтуірдің механизмі қалай жұмыс істейді?

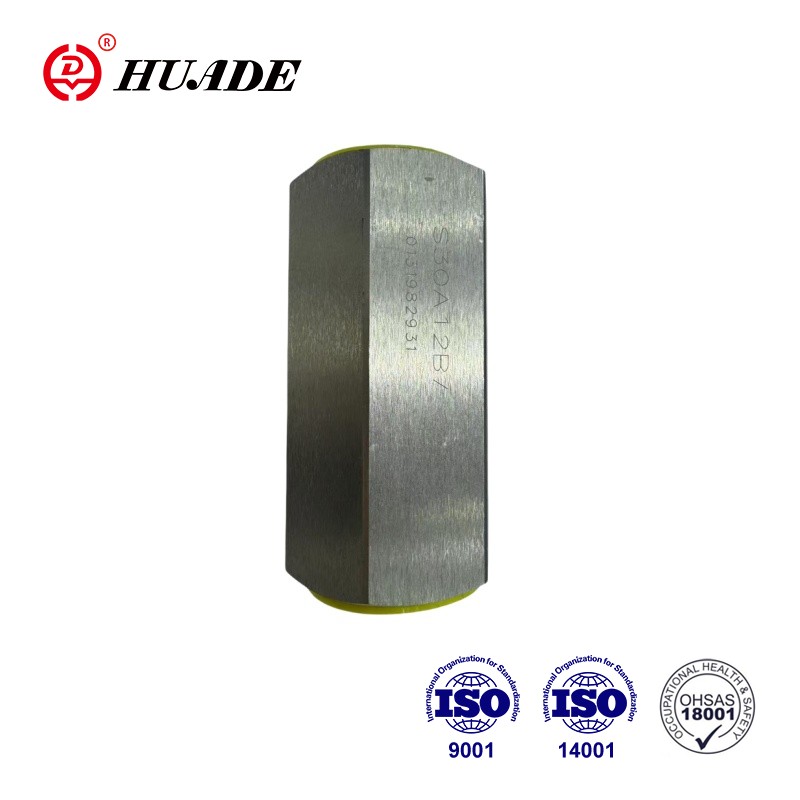

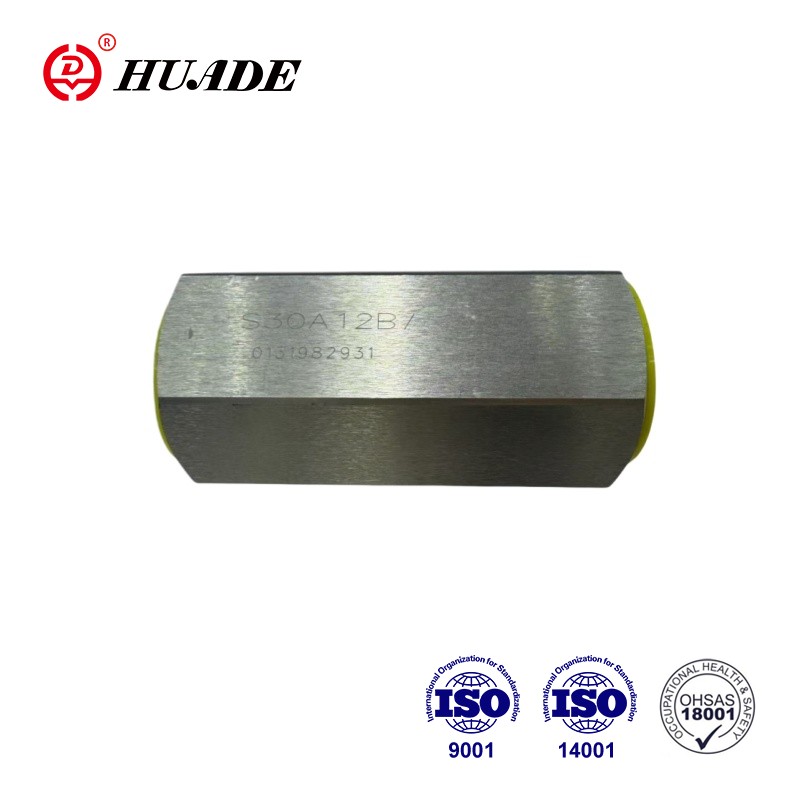

Мырышталған тексеру клапанының гидравликалық нұсқасы S Type Type Speed сызығының бойымен слайдтарды қолданады. Сұйықтықтың қысымы қысылған кезде ол көктемді қысып, клапанды ашады. Қысым түсіп кететін немесе кері әсер ететін сәт, көктемде плунжер қатты пломбаны құрып, орнына түседі. Бұл жылдам болады, бұл су балығының алдын алуға көмектеседі (бұл қатты дыбыс шығады, олар кейде құбырларда естіледі).
Басқа, екінші жағынан, диапазоны немесе топсаға түсетін диск бар. Ауырлық және алға қарай ағын Дискіні ашыңыз, ал ағын тоқтаған кезде диск орнына түседі. Бұл дизайн үлкенірек құбырлардың мөлшерін жақсы өңдейді және судағы қатты бөлшектерді қарсы алмайды, бірақ ол плунгер түріне қарағанда баяу жабылады. Осы екеуінің таңдауы мырышталған тексеру клапанының S түріндегі SIM-дің нақты шарттарымен қалай орындалатынына әсер етеді.
Мырышталған жабын түсіну
Мырыштау процесі металл бөлшектерін балқытылған мырышқа 840 ° F-қа дейін ішуді қамтиды. Бұл бірнеше қабаттарды жасайды: болатқа мықтап және қоршаған ортаға әсер ететін сыртқы таза мырыш қабаты. Осы сыртқы қабат бүлінген кезде, ол шын мәнінде болатты құрбандыққа шалынатын процесс арқылы қорғайды.
Ыстық галванизация әдетте 45-тен 85 микронның қапталуының қалыңдығын шығарады, бұл қалыпты атмосфералық жағдайда 50 жылдан астам уақытқа созылады. Бұл ұзаққа созылған қорғаныс клапанының артықшылықтары, әсіресе ашық ауада немесе жылытылмаған ғимараттардан жасалған бұйымдар. Алайда, мырыш жабыны температуралық шегі бар. Үздіксіз әсер 200 ° C-тан жоғары (392 ° F), қаптаманы зақымдауы және 250 ° C-тан жоғары, мырыш болаттан алшақтай бастайды. Бұл сіздің мырышталған чек клапанының S TLES Supply System Stays Suppling System-де, бумен немесе жоғары температуралы гидравликалық маймен қамтамасыз ететін жүйелерде жақсы жұмыс істейді.
Қысым және ағын сипаттамалары
Әдеттегі гидравликалық гальванизацияланған тексеру клапанының типі порттың мөлшеріне байланысты 35-тен 40 МПа-дан жұмыс істей алады. Кішігірім өлшемдер (6 мм-ден 15 мм) әдетте 40 МПа-ға бағаланады, ал үлкен өлшемдер (20 мм-ден 30 мм) 35 МПа-мен шектелуі мүмкін. Максималды ағындар ставкасы минутына 15-тен 300 литрден 300 литрден тұрады, ол ең мобильді гидравликалық жабдықтар мен өндірістік техниканы қамтиды.
Жарық беру қысымы (клапанды ашу үшін ең аз қысым) басқа маңызды сан болып табылады. Көптеген типтегі дизайндар үшін бұл 0-ден 0,6 МПа-ға дейін. Төменгі крекинг қысымы клапаны оңай ашады, бұл сіздің жүйеңіздегі энергия шығынын азайтады. Алайда, параметр тым төмен параметр клапанның ағып тұрған кезде дірілдеуіне әкелуі мүмкін. Сіздің мырышталған тексеру клапанының s режимі сіздің жүйеңіздің минималды жұмыс қысымына сәйкес келуі керек.
S Tyne Tynes дизайнындағы ағынға төзімділік серпімді тексеру клапанынан жоғары, себебі сұйықтық плунжерді көктемгі шиеленіске қарай итеруі керек. Бұл Globe клапанында көргеніңізге ұқсас қысымның төмендеуі. Қысым төмендететін жоғары ағынды қосымшалар үшін көп нәрсе маңызды болғандықтан, сіз S түрінің дұрыс таңдауы немесе бұрмалануды тексеру жақсы жұмыс істесе, есептегіңіз келуі мүмкін.
Мырышталған клапандарға арналған температура туралы пікірлер
Мырышталған тексеру клапанының температуралық диапазоны SCHION ішіндегі сұйықтық үшін -20 ° C-тан 80 ° C-тан 80 ° C-тан 80 ° C-қа дейін жұмыс істейді. Қоршаған орта температурасы -20 ° C және 50 ° C аралығында қалуы керек. Бұл шектеулер мырыш жабындысынан да, клапан ішінде қолданылатын тығыздағыш материалдардан келеді.
Температура 200 ° C-тан жоғары деңгейге көтерілген кезде, мырыш жабыны бұзыла бастайды. 350 ° C-қа дейінгі қысқа шығындар тез арада сәтсіздікке әкелмеуі мүмкін, бірақ жоғары температурада қайталанған велосипедпен клапанның өмірі сөзсіз. Егер сіздің жүйеңіз ыстық суды 180 ° F-тан жоғары деңгейге бөліп отырса, S. мырышталған тексеру клапанының орнына тот баспайтын болаттан жасалған опцияларға қарауыңыз керек.
Суық температура көбінесе мырышталған жабын үшін проблемалы болып табылады, бірақ сіз су жүйелерінде мұздың пайда болуын бақылауыңыз керек. Салмағы қатып қалса, клапанның денесі жарылып кетуі мүмкін. Дұрыс қыстау немесе гликоль қоспаларын пайдалану бұл мәселенің маусымдық жүйелерде алдын алуға көмектеседі.
Гальванизацияланған тексеру клапанының типі жақсы жұмыс істейді
Өрт қорғау жүйелері - мырышталған тексеру клапандарына арналған негізгі бағдарлама. Өртке қарсы қызметке арналған клапандар үшін қажет ультр және фм сертификаттары көбінесе мырышталған шойын немесе пальто темір құрылысын көрсетеді. Бұл жүйелердегі SIN дизайны өрт сөндіргіштерінен кері ағып кетуіне жол бермейді және қажет болған кезде судың әрқашан қол жетімді болуын қамтамасыз етеді. Мырышталған жабынды дымқыл клапандарда немесе сыртқы қондырғыларда да ондаған жылдар бойы қорғауды қамтамасыз етеді.
Суару жүйелері гальванизацияланған тексеру клапанының қондырғыларынан да пайда көреді. Ауылшаруашылық айдау станциялары, гольф алаңының су жүйелері және муниципалды суару желілері Сорғы желілерінде жай ғана премьерді ұстап, кері ағындарды сақтау үшін барлық қолданады. Мырыш жабыны суармалы суларда тыңайтқыштар мен минералдарға әсер етеді, бірақ ерек болатқа қарағанда, ерлі-зайыптылар да жоқ, бірақ тот баспайтын болаттан жасалған.
Экскаваторлар, крандар және ауылшаруашылық техникалары сияқты мобильді гидравликалық жабдық әдетте мырышталған тексеру клапанының жоғары қысымды гидравликалық нұсқасын пайдаланады. Бұл клапандар машина сөніп тұрған кезде немесе жүк көтерген кезде, кенеттен ауысқан кезде гидравликалық сорғылар мен қозғалтқыштар қорғайды. Шағын дизайн тығыз кеңістіктерге сәйкес келеді, ал мырышталған қабатта жұмыс орындарына жаңбыр мен балшық әсерінен тот басталады.
Қалалық суды тарату жүйелері кейде үлкен мырышталған серпімді тексеру клапандарын (жекелеген өндірушілер деп атауға болады) сорғы станциялары мен қысым аймағында шекараларда. Бұл қондырғылар суды сорғылардан артта қалдыруға, жабылған кезде, жабдықты қорғап, тарату желісіндегі тиісті қысым аймақтарын сақтауға жол бермейді.
Орнату тәжірибесі
Гальванизацияланатын тексеру клапанын орнату S TLE типі ағын бағытын растай бастайды. Әрбір тексеру клапанында жебе бар немесе ағзаға сұйықтық ағып кетуі керек екенін көрсетеді. Оны артқа орнату Клапанның барлық уақытта жабылғандығын, жүйені толығымен жабады.
Клапанды кез-келген бағдарда орнатуға болады (көлденең, тік немесе бұрыш), бірақ жоғары ағынмен тік қондырғы көбінесе типтер дизайны үшін артықшылық беріледі, өйткені гравитация жабылған кезде плунжер отырғышына дұрыс көмектеседі. Көлденең жүгірістерде, клапанның екі жағындағы клапанның екі жағында жеткілікті қолдау бар екеніне көз жеткізіңіз.
Тарау қосылымдары дұрыс герметикті қажет етеді, бірақ ол қозғалмалы бөліктерге кедергі келтіруі мүмкін клапан ішіне лентадан немесе қосылыңыз. Желенген мырышталған тексеру клапанының типтері үшін PTFE таспасын немесе сұйықтықпен үйлесімді құбырларды пайдаланыңыз. Бұрандалы қосылыстарды ұнатпаңыз, себебі бұл клапан денесін, әсіресе шойынның құрылысын сындыруы мүмкін.
Фланеген қосылымдар Тығыздағыштарды дұрыс қамтамасыз ету үшін жұлдыз үлгісінен кейін тіпті болтты момент қажет. Флейзак беттеріндегі мырышталған қабат тығыздағышпен тығыздау керек, бірақ дөрекі мырзадан жасалған, бірақ дөрекі гальванизация құрастырмас бұрын жарық тегістеуі қажет болуы мүмкін. Тығыздағыштың материалын сұйықтықпен де, мырышталған тексеру клапанының жұмыс температурасы S.
Техникалық қызмет көрсету талаптары
Тұрақты тексеру сіздің мырышталған тексеру клапанын сенімді түрде жұмыс істейді. Орнатылғаннан кейінгі алғашқы алты ай ішінде ай сайынғы тексерулер кез-келген орнату мәселелерін ерте ұстауға көмектеседі. Осыдан кейін, тоқсандық тексерулер көбінесе көптеген қосымшалар үшін жеткілікті. Тексерулер кезінде клапан корпусының айналасында ағып кету белгілерін, жұмыс кезінде ерекше шуды немесе клапанның проблемаларын көрсетуі мүмкін жүйелік қысымның өзгеруі белгілерін іздеңіз.
Мырышталған тексеру клапанының ішкі бөліктері S типті S типтері құбырлар жүйесінен қоқыспен айналысуға болады. Штамдарды орнату немесе жоғары ағындарды орнату (15-микронды сүзу гидравликалық қосымшалар үшін ұсынылады) Қатты бөлшектердің плунжерді кептіруге немесе клапан орнында жинауға жол бермейді. Бұл қарапайым қосымша клапан өмірін едәуір ұзарта алады және техникалық қызмет көрсету қажеттіліктерін азайтады.
Егер сіз су балы немесе қатты жабылатын дыбыстарды байқасаңыз, клапан ағынның жылдамдығы үшін габаритті болуы мүмкін немесе крекинг қысымы тым төмен болуы мүмкін. Көктемгі алдын-ала жүктеуді реттеу (егер клапанның дизайны болса) немесе клапанды басқа мөлшері бар клапанды ауыстыру осы мәселелерді шеше алады. Клапанның орнынан тұра отырып, табанды ағып кету, әдетте, қоқыстарды тығыздау бетіне жабысып қалады немесе орындық тозған және ауыстыру қажет.
Сыртқы мырышталған жабынды минималды техникалық қызмет көрсетуді қажет етеді, бірақ егер сіз бетіне ақ тот (дымқыл сақтау дақтары) пайда болса, оны сүртіңіз және қақпақты мұқият құрғатыңыз. Бұл ақ коррозия өнімі мырыш оксиді, ал ол жаман болып, ол шын мәнінде болатты түбегейлі қорғайды. Негізгі металлға дейінгі шын коррозия қызыл немесе қоңыр тот түрінде пайда болады және мырыш жабыны сол жерде болғанын білдіреді.
Материалдық мүмкіндіктерді салыстыру
Сіз мырышталған тексеру клапанының арасында және басқа материалдар арасында шешім қабылдаған кезде, шығындар мен коррозияға төзімділіктің негізгі факторлары. Мырышталған болат орта жердегі отырады: ол тот баспайтын болаттан шамамен 40% аз тұрады, бірақ жалаңаш көміртекті болаттан немесе шойынға қарағанда анағұрлым жақсы коррозиядан қорғайды.
Тот баспайтын болаттан жасалған клапандар (әдетте 316 немесе 304-сынып), әсіресе тұзды немесе химиялық ортада ең жақсы коррозияға төзімділік ұсынады. Олар жоғары температураларды жабындысыз, зақымсыз және қатал жағдайда ұзаққа созыңыз. Алайда, тот баспайтын болаттан 2,5-тен 2,5-тен 5-ке дейін тұрады.
Қола тексеру клапандары тұрғын үй санабында жақсы жұмыс істейді және олар жоғары температура қажет, бірақ олар галванизацияланған тексеру клапанының S. гидравликалық дизайнының 450 штрих-қа қарағанда төменгі қысымдармен шектеледі. Қола сонымен қатар тот баспайтын болаттан жасалған емес, сонымен қатар клапанға көп шығындар бар.
Жалаң болат немесе шойындарды тексеру клапандары азайтылған, бірақ коррозиялық ортада кескіндеме немесе басқа қорғауды қажет етеді. Техникалық қызмет көрсету шығындары және қысқа қызмет мерзімі әдетте кез-келген бастапқы жинақты есепке алады. Мырышталған тексеру клапанының S T түрі көптеген жағдайларда ұзақ мерзімді мән береді, онда төтенше коррозияға төзімділік қажет емес.
Жалпы проблемалар мен шешімдер
Chattering немесе Flutter клапан тез ашылып, крекинг қысымының шекті мәніне жақын қысымның ауытқуына байланысты тез ашылып, жабылған кезде болады. Бұл мәселе көбінесе мырышталған тексеру клапанының S The S The Secring нақты ағынның жылдамдығы үшін габаритті болған кезде пайда болады. Шешім кішігірім клапанды орнатады немесе егер клапан дизайны реттелген болса, крекинг қысымының жоғарылауы. Кейбір жағдайларда кішкене тесік немесе ағынды шектеуді төмендету ағын үлгісін тұрақтандыруы мүмкін.
Су балгүлі клапан кенеттен жабылған кезде қатты дыбыс шығарады. S The Prounge типті дизайнері көбінесе серпінді тексеруден гөрі жақсы өңделеді, өйткені көктемгі жүктелген жабу тез және біркелкі болады. Егер су батуы әлі де пайда болса, сізге баяу жабылатын сипаттамалары бар басқа клапан қажет болуы мүмкін. Тиісті құбырды қолдау сонымен қатар шу мен стрессті азайтуға көмектеседі, қысымның жоғарылауы.
Өткеннен өтіп бара жатқан клапан орындыққа ағып кету кері ағынға мүмкіндік береді, бұл тексеру клапанының барын жеңілдетеді. Аз мөлшерде ағып кету (0,25 см³, мин. Шамадан тыс ағып кету, әдетте, қоқыстар орнында тұрды, герметикалық беттер тозғанын немесе көктем әлсіреді. Ішкі бөліктерді тазалау немесе ауыстыру Көптеген ағып кету проблемаларын шешеді.
Дененің немесе қосылыстардың айналасында сыртқы ағып кету тығыздағыштың істен шығуы немесе жарылған корпусты көрсетеді. Бертулерді қатайту кішкене жылауды тоқтатуы мүмкін, бірақ егер ағып кетсе, клапанды бөлшектеу керек, герметикалық беттерді тексеріп, тығыздағыштарды ауыстырыңыз. Клапанның корпусындағы жарықтар толық клапанды ауыстыруды қажет етеді, өйткені құрылымдық тұтастық бұзылады.
Нарық опциялары және жеткізушілер
Бірнеше ірі өндірушілер әр түрлі нарықтарға арналған гальванизацияланған тексеру клапанының дизайнын шығарады. Bosch Rexroth, Parker Hannifin және Ponar Wadhowice дәл гидравликалық нұсқаларын дәл гидравликалық нұсқалар ұсынады, мобильді жабдықтар мен өндірістік машиналар үшін қажетті жоғары қысымды мүмкіндіктері мен ықшам өлшемдері бар. Бұл компаниялар егжей-тегжейлі техникалық мәліметтерді ұсынады және гидравликалық қосымшаларды талап ету үшін тиісті клапаны таңдауға көмектеседі.
Су және сантехникалық қосымшалар үшін, ватт (соның ішінде AMES BRAND), муеллер және түрлі қытай өндірушілері (FCV, Dervos, Neway) сияқты компаниялар (FCV, Dervos, Neway), S немесе ұқсас сериалдардың кодтары ретінде тағайындалуы мүмкін мырышталған тексеру клапандарын шығарады. Бұл клапандар әдетте суға қызмет көрсету үшін ANSI / AWWA стандарттарына сәйкес келеді және қажет болған жағдайда ауыз суды немесе ауыз суды пайдалану үшін тиісті сертификаттармен келеді.
Баға белгілеу әр түрлі болады, бұл мөлшері, қысым рейтингі және сертификаттарға негізделген. Кішкентай гидравликалық галванизацияланатын клапанның типтері (6 мм-ден 15 мм порттар) 100 долларға, ал 4 дюймдік мөлшерде сертификатталған өртке қызмет көрсету модельдері шамамен 800-ден 900 долларды құрайды. Үлкен 12 дюймдік фланецті бірліктер 5000 доллардан асады, әсіресе ул немесе FM листингтерімен. Сертификаттау шығындары мен тестілеуге қойылатын талаптар сертификатталған өндірістік клапандармен салыстырғанда бағаға айтарлықтай баға береді.
Мырышталған тексеру клапанының клапанын түрткен кезде, сізге жылдам жеткізу үшін жергілікті түгендеулермен дистрибьютор қажет пе, жоқ па, соны ескеріңіз немесе егер сіз өндірушілерден көп мөлшерде баға белгілеу үшін тікелей тапсырыс бере аласыз ба. Техникалық қолдау сапасы, әсіресе, дұрыс таңдау жүйенің өнімділігі мен жабдықтарын қорғауға әсер етеді.
Дұрыс таңдау жасау
Гальванизацияланатын тексеру клапанының таңдауы Select Securse сізге орташа химиялық әсерімен 200 ° C-тан төмен жүйелерде жеткілікті мөлшерде жақсы коррозиядан қорғау қажет. Гидравликалық типтегі дизайнның жоғары қысымды мүмкіндігі мобильді жабдықтар мен өндірістік техникаларға сәйкес келеді, онда кеңістік тығыз және қысым байланысы бар. Су жүйелері үшін мырышталған жабынды өрттен қорғауға дейін суарудан түскен ондаған жылдар бойы қызмет көрсетеді.
Алайда, мырышталған тексеру клапанының S түрі әрқашан жақсы емес. 180 ° F-тан жоғары температуралы жүйелер Тот баспайтын болаттан жасалған үздіксіз жұмыс істеуі керек. Салқын су немесе жоғары коррозияға ұшыраған химиялық қосымшалар сонымен қатар тот баспайтын болаттан жақсарудан неғұрлым көп болса да пайда көреді. Өте үлкен құбырлардың өлшемдері (12 дюймнан асады) гальванизацияланған дизайндан гөрі эпоксидті немесе тот баспайтын болаттан жасалған тербелістермен жақсы жұмыс істеуі мүмкін.
Сіздің шешіміңіздің негізгі факторлары қысым, температура диапазоны, сұйықтықтың үйлесімділігі және қоршаған ортаға әсер етуі керек. Клапанның техникалық сипаттамаларын нақты жүйелік талаптарға сәйкестендіріңіз. Дұрыс таңдалған мырышталған тексеру клапанының S T түрі SLEWINAL қызмет көрсету жылдарында, сіздің жобаңызды бюджет ішінде сақтау кезінде, сорғылар мен жабдықтарды қорғайды.
Өзіңіздің нақты контекстіңізде қандай түрін түсіну (Гидравликалық плунжер VS. құбырларды тербелетін тексеру) сіздің қолданбаңызға дұрыс клапанды алуға көмектеседі. Күмәнданған кезде, жүйелік параметрлерді қарап шығып, тиісті клапан конфигурациясын ұсынатын өндірушімен немесе білікті дистрибьютормен кеңесіңіз. Дұрыс таңдау жасауға уақыт бөлу, қазір қымбат қателіктер мен үзілістерді кейінірек болдырмайды.
