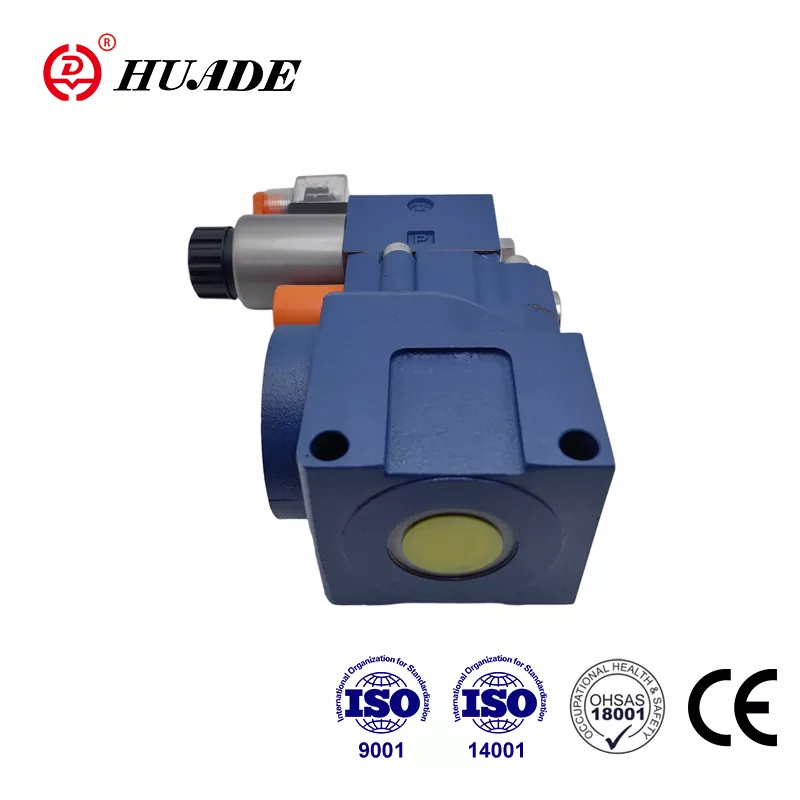

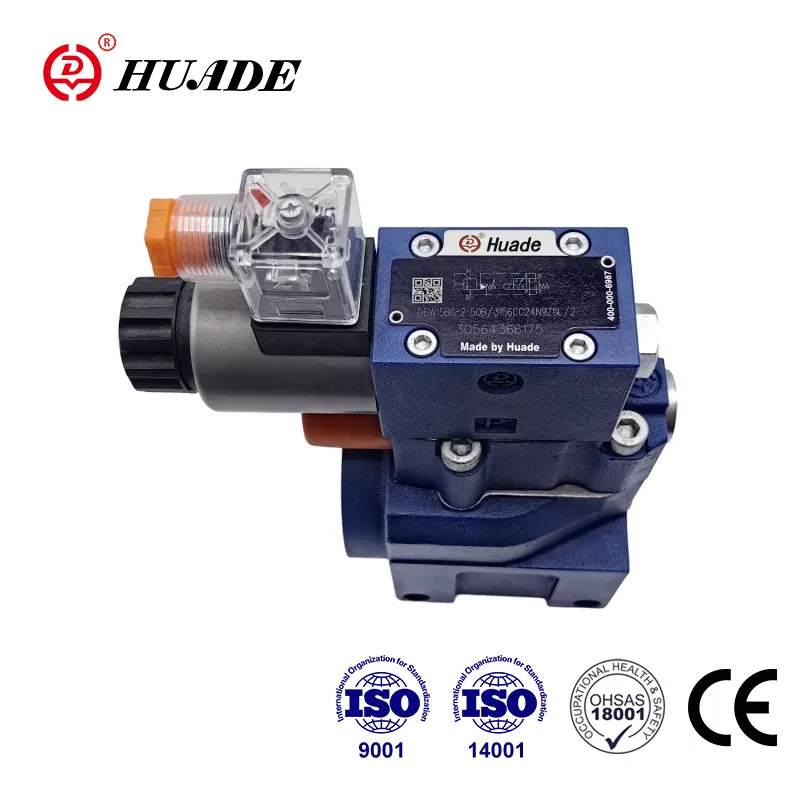

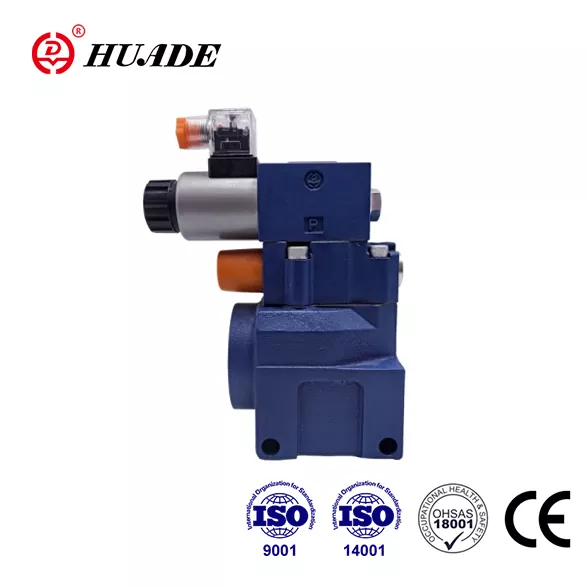

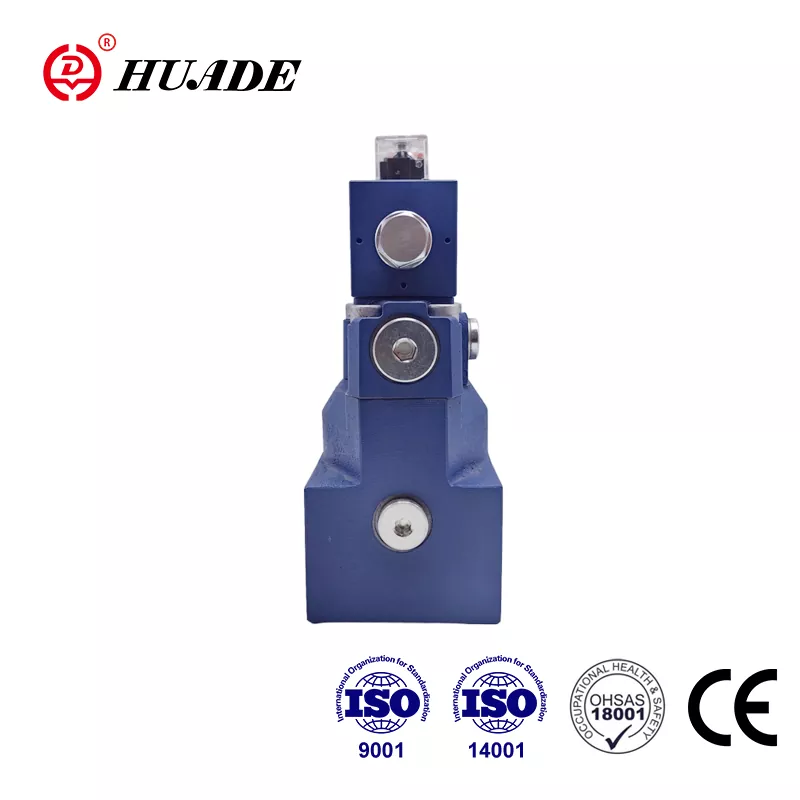

Huade® қысымды төмендету клапаны DBW 10 басқа ұқсас өнімдермен салыстырғанда берік. Себебі Huade Hydraulic Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастықта болды. DBW 10 түрі Rexroth ұсынған бірдей сериялы клапандарды ауыстыра алады. Гидравликалық өнімдермен қамтамасыз ету үшін зауытта әлемнің түкпір-түкпірінен 750 озық өндірістік құрал-жабдықтар енгізілді. Зауыт өнімдердің практикалық мүмкіндіктеріне көбірек көңіл бөледі және тұтынушыларды қол жетімді гидравликалық клапандармен қамтамасыз етуге міндеттенеді. Зауыттың барлық филиалдары ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® бренді Қытайда жоғары беделге ие. Сенімді сапа мен тұрақты өнімділікке байланысты Huade® қысым клапандары инженерлік және құрылыс машиналарында, әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Жалпы |
|||||||
|
Орнату |
міндетті емес |
||||||
|
Салмағы |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Қосымша тақта |
ДБ (Кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Кг) |
1,2 (DBW түрі 1,2 кг қосыңыз |
||||||
|
DBC10 немесе 30 (Кг) |
1,5 (DBWC10 немесе 30 1,2 кг қосыңыз) |
||||||
|
Жіпті |
DB..G. (Кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Бағытталған клапандарға арналған техникалық деректер |
WE6.../... қараңыз. |
||||||
|
Гидравликалық техникалық деректер |
|||||||
|
A.B порттарындағы максималды жұмыс қысымы. X (МПа) |
35,0 дейін |
||||||
|
Максималды кері қысым |
ДБ (МПа) |
31,5 дейін |
|||||
|
DBW.6A.(стандартты соленоидтар) (МПа) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(жоғары қуатты соленоидтар) (МПа) |
AC(DC) 16.0 |
||||||
|
Реттелетін қысым |
Минималды (МПа) |
ағынға тәуелді (сипатты қисықтарды қараңыз) |
|||||
|
Максималды (МПа) |
Ең көбі5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Максималды ағын |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Қосымша пластинаны орнату (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Бұрандалы қосылымдар (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
||||||
|
Қысым сұйықтығының температура диапазоны (℃) |
-30-дан +80-ге дейін |
||||||
|
Тұтқырлық ауқымы (мм ²/с) |
10-нан 800-ге дейін |
||||||
|
Ластану дәрежесі |
NAS 1638 9 сынып. |
||||||
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнату
▶ Тасымалдау үлгісі DIN 24 340, E,ISO 6264 және CETOP - RP 121H пішіні
▶ Құбырды қосу
▶ Қосылымды салыңыз
▶ Үш реттеу элементі:
. Айналмалы тұтқа
. Hex. қорғаныс қақпағы бар бас бұранда
. Шкаласы бар құлыпталатын айналмалы тұтқа
▶ Орнатылған бағыттаушы клапан арқылы соленоидпен жұмыс істейтін түсіру
Қолдану:
DBW 10 қысымды түсіру клапандары реттеу қысымын шектеу және соленоидты іске қосу арқылы түсіру үшін қолданылады.
Жалпы
DBW қысым клапандары пилоттық басқарылатын қысымды түсіру клапандары болып табылады.
Қысымды түсіру клапандары (ҚБ) негізінен негізгі катушка жинағы (3) бар негізгі клапаннан (1) және қысымды реттейтін элементі бар пилоттық клапаннан (2) тұрады.
DB типті қысымды түсіру клапаны
А портындағы қысым негізгі катушкаға (3) әсер етеді. Бұл ретте қысым саңылаулары (4) және (5) орнатылған басқару желілері (6) және (7) арқылы негізгі катушканың (3) серіппелі жағына және шарға (8) түседі. ) пилоттық басқару клапанында (2). А портындағы қысым серіппеде (9) орнатылған клапаннан асып кетсе, шар (8) серіппеге (9) қарсы ашылады.
Бұл үшін сигнал А портынан басқару желілері (10) және (6) арқылы ішкі келеді. Негізгі катушканың (3) серіппелі жағындағы қысым сұйықтығы енді басқару желісі (7), саңылау тесігі (11) арқылы ағып жатыр. ) және шарды (8) серіппелі камераға (12) салыңыз. DB...50B/...түрінде ол басқару сызығы (13) арқылы резервуарға ішке, немесе DB..50/..Y..түрінде басқару желісі (14) арқылы сыртқы ағып кетеді. Саңылаулардың (4) және (5) әсерінен негізгі катушкада (3) қысымның төмендеуі орын алады, А портынан В портына қосылу ашық. Енді қысымды сұйықтық орнатылған жұмыс қысымын сақтай отырып, А портынан В портына ағып кетеді.
Қысымды түсіру клапанын «X» (15) порты арқылы босатуға немесе басқа қысымға (екінші қысым сатысына) ауыстыруға болады.
DBW типті қысымды түсіру клапаны
Бұл клапанның қызметі негізінен DB типті клапанмен бірдей
Негізгі катушкадағы (3) түсіру кірістірілген бағыттаушы клапанды (16) іске қосу арқылы жүзеге асырылады.
DBW құрылымы...50B
DBW символы...50B
1.Сұйықтықты сүзу керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер, қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.
5. Клапанмен байланыстырылған беттің кедір-бұдырлығы қажет беттің кедір-бұдырлығы 0,8.
6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
