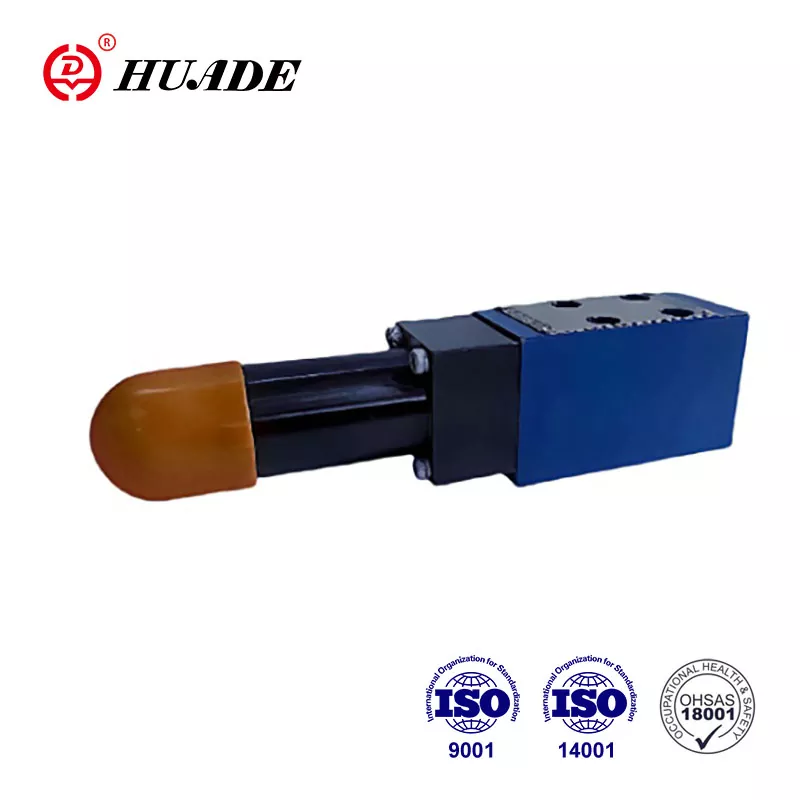

Қысым реттілігі клапаны DZ 5 DP майды белгіленген қысымда екінші жүйеге жіберу үшін қолданылады.
Рексроттың озық технологиясын енгізудің арқасында Huade® гидравликалық клапандар өнімділігі мен сапасы бойынша Rexroth-пен үйлесімді. Бағасы тиімдірек. Зауытта өнімнің жоғары өнімділігін қамтамасыз ету үшін әлемнің түкпір-түкпірінен озық өндірістік жабдықтар мен қатаң сынақ жүйелері бар.
|
Техникалық деректер |
|
|
Кіріс қысымы, P, B порты (X） (МПа) |
210 дейін; кері клапансыз 31,5 дейін |
|
Шығу қысымы, порт A (МПа) |
31,5 дейін |
|
Кері қысым, порт T (МПа) |
6,0 дейін |
|
Максималды рұқсат етілген шығын (л/мин) |
30-ға дейін |
|
Сұйықтықтар |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Сұйықтық температурасының диапазоны (℃) |
-30-дан +80-ге дейін |
|
Сұйықтық тазалығы (мм) |
Сұйықтықтың тазалығы NAS 1638 9-сыныпқа сәйкес сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнатуға арналған
▶ Алдыңғы фланецті бекіту
▶ 5 қысым диапазоны
▶ 4 түрлі орнату элементтері
. Айналмалы тұтқа
. Алты қырлы жең және қорғаныш қалпақ
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ Қосымша кері клапан
▶ Монтаждау үлгісі DIN 24 340, қосалқы тақталар үшін C пішіні
Қолдану:
Бұл DZ 5 DP қысымды реттілік клапаны көтеру және тасымалдау машиналарының, құрылыс машиналарының, өнеркәсіптік көліктердің, станоктардың, кемелердің, металлургияның және басқа жабдықтардың гидравликалық жүйелерінде кеңінен қолданылуы мүмкін.
1. DZ 5 DP Қысым реттілігі клапанының бөлімі мен белгісі
DZ 5 DP типті клапандар тікелей басқарылатын тізбекті клапандар болып табылады. Бұл түрдегі клапандар негізінен корпустан (1), басқару катушкасынан (2), серіппелерден (3) және қысым реттегіш элементтен (4) және қажет болса, қосымша кері клапаннан (5) тұрады.
Клапан майды өткізетін қысым қысымды реттеу элементінде (4) орнатылады. Серіппелер (3) басқару катушкасын (2) бастапқы күйінде ұстайды, ал клапан жабық күйінде қалады. P портындағы қысым бұрғылау (6) және ағын (7) арқылы басқару серіппелеріне (3) қарама-қарсы жақтағы катушканың жұмыс аймағына өтеді.
P портындағы қысым белгіленген мәнге жеткенде, золотник P портын А портына қосу үшін серіппеге қарсы қозғалады.
Бұл үшін сигнал P портынан бұрғылау (6) арқылы ішкі өтеді.
Мұнай енді А портына қосылған жүйеге өтеді, бірақ P портындағы қысым төмендемейді.
Пилоттық май B(X) порты арқылы да сырттан берілуі мүмкін.
Клапанның қолданылуына қарай пилоттық майды қайтару T(Y) порты арқылы сыртқы немесе ішкі болуы мүмкін.
Мұнайдың А портынан P портына еркін қайтарылуын қамтамасыз ету үшін қажет болған жағдайда кері клапан (5) қосылуы мүмкін.
DZ5DP-3-10B құрылымы
DZ 5 DP-10B символдары
