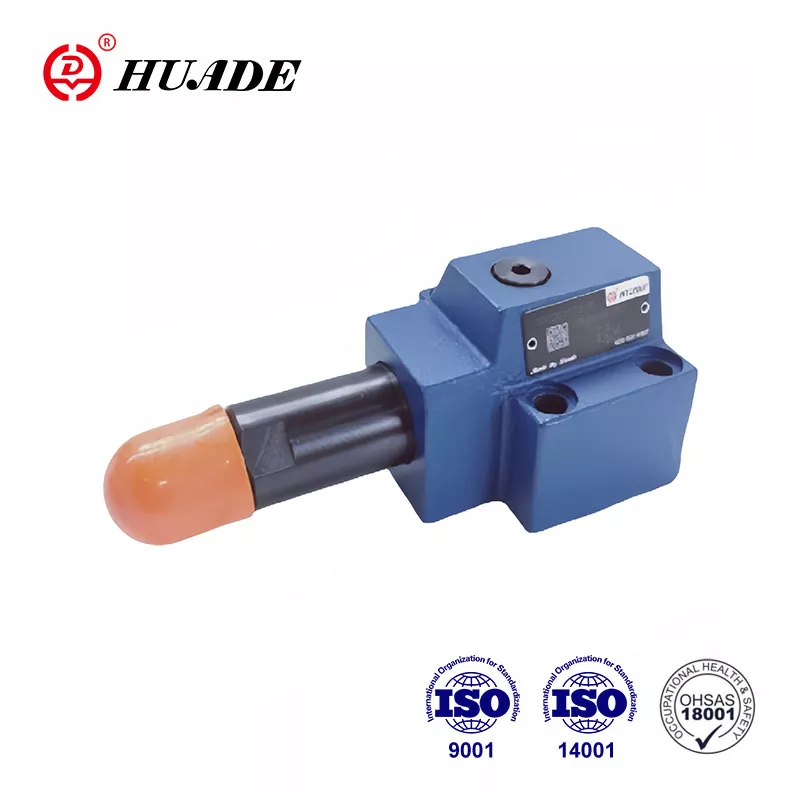

DZ 10 DP типті қысым тізбегі клапаны тікелей басқарылатын қысым реттілігінің клапаны болып табылады. Ол екінші жүйенің қысымға тәуелді реттілігі үшін қолданылады. Ол Қытайда және шет елдерде жоғары сапалы және төмен бағамен сатылады. Huade® қысымды реттейтін клапан гидравликалық өнеркәсіптегі халықаралық стандарттарға толығымен сәйкес келеді. Жетілдірілген Rexroth технологиясын енгізу арқылы Huade® гидравликалық клапандар өнімділігі жағынан Rexroth-пен үйлесімді.
|
Техникалық деректер |
|
|
Кіріс қысымы, P, B порты (X） (МПа) |
31,5 дейін |
|
Шығу қысымы, порт A (МПа) |
21.0 дейін |
|
Кері қысым, порт T (МПа) |
16,0 дейін |
|
Максималды рұқсат етілген шығын (л/мин) |
80-ге дейін |
|
Сұйықтықтар |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Сұйықтық температурасының диапазоны (℃) |
-30-дан +80-ге дейін |
|
Сұйықтық тазалығы (мм) |
Сұйықтықтың тазалығы NAS 1638 9-сыныпқа сәйкес сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі |
|
Максималды ағын (л/мин) |
80-ге дейін |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнатуға арналған
▶ 4 қысым рейтингі
▶ 4 реттеу элементі:
. Айналмалы тұтқа
. Алты қырлы жең және қорғаныш қалпақ
. Шкаласы бар құлыпталатын айналмалы тұтқа
. Шкаласы бар айналмалы тұтқа
▶ Манометр қосылымымен
▶ Тексеру клапаны, қосымша
▶ Монтаждау үлгісі DIN 24 340, D нысаны, ISO 5781 және CETOP - RP 121H
Қолдану:
Бұл DZ 10 DP қысым ретті клапаны көтеру және тасымалдау машиналарының, құрылыс машиналарының, өнеркәсіптік көліктердің, станоктардың, кемелердің, металлургияның және басқа жабдықтардың гидравликалық жүйелерінде кеңінен қолданылуы мүмкін.
Реттік қысым реттеу элементі (1) арқылы орнатылады.
Сығымдау серіппесі (2) басқару катушкасын (3) бастапқы күйінде ұстайды, клапан жабық. А портындағы қысым басқару сызығы (4) арқылы қысу серіппесіне (2) қарама-қарсы басқару катушкасының (3) поршеньдік аймағында болады. Қысым қысқыш серіппеде (2) орнатылған мәнге жеткенде, басқару шпульсі (3) қозғалады және А-В қосылымын ашады. В портына қосылған жүйе А арнасындағы қысымның төмендеуінсіз реттелген.
Басқару сигналы А портының басқару сызығы (4) арқылы немесе сыртқы X қосылымы арқылы алынады.
Клапанның қолданылуына байланысты ағып кететін ағызу майы Y қосылымы арқылы сыртқа немесе В арқылы ішкі арқылы берілуі мүмкін.
DZ 10 DP 1 -40B құрылымы
DZ 10 DP-10B символдары
