Сіз бульдозерді көргенде, пышақты көтеріп, зауыттық роботты дәлдеңіз, дәлдікпен жылжытыңыз, кішкене, бірақ күшті компонент бар, оны барлығын жасау керек: бағыттағыш клапан.
Бұл нұсқаулық сізге осы маңызды бөліктер туралы, өз қажеттіліктеріңіз үшін дұрыс таңдау жасау үшін жұмыс істейтін барлық маңызды бөліктер туралы біледі.

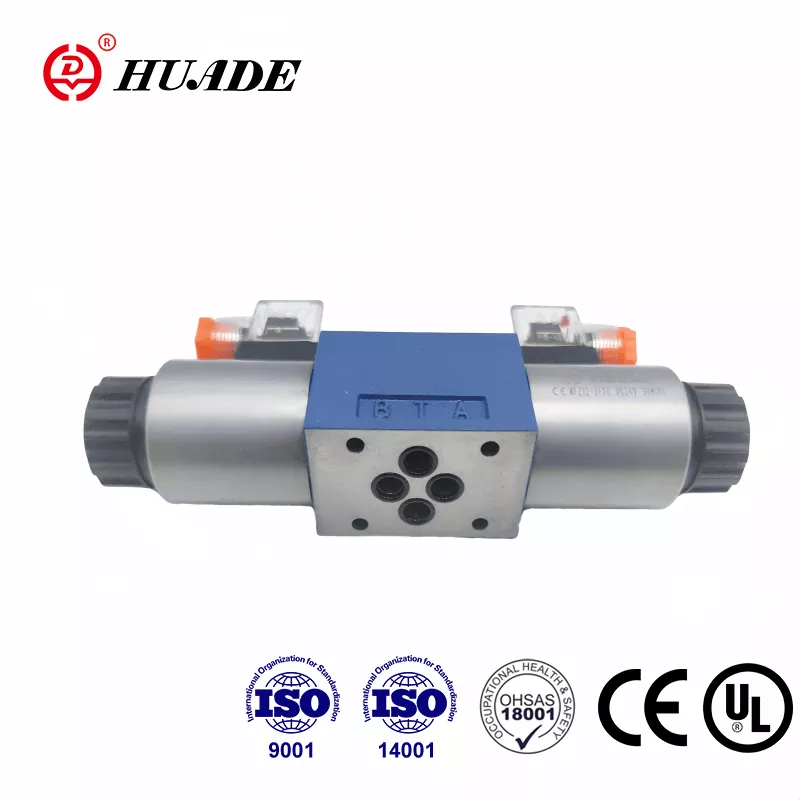

Бағыттағыш клапан дегеніміз не?
Бағыттағы бақылау клапаны (DCV) деп ойлаңызСұйықтықтарға арналған қозғалыс бақылаушысы. Жол бағдаршасы сияқты көліктер қиылыста көліктерді басқарады, DCV машинадағы әр түрлі жолдар арқылы гидравликалық май немесе сығылған ауаны басқарады. Бұл клапандар сұйықтықтың «миы», сұйықтықтың «миы», қашан, қашан және қашан бару керектігін айтады.
Неліктен олар «Банг-Бэнг» клапандарын шақырады?
Көптеген DCVS жеңіл қосқыш сияқты жұмыс істейді - олар толығымен немесе толығымен сөніп тұрады. Міне, олардың арасында ешқандай жағдай жоқ, сондықтан адамдар кейде оларды «Bang-Bang» клапандарын шақырады. Олар ауыстырған кезде, олар оны тез және толығымен жасайды.
Бағыттауды бақылау клапаны қалай жұмыс істейді?
Негізгі бөліктер
Әр DCV-де осы негізгі компоненттер бар:
Клапанның денесі:Бұл бәрін бірге ұстайтын үй сияқты. Оның ішінде сұйықтық ағып кетуі мүмкін каналдар бар.
Орама немесе поппет:Бұл ағынды басқаратын жылжымалы бөлік. Оны әр түрлі жолдарды ашатын және жабатын жылжымалы есік сияқты ойланыңыз.
Порттар:Бұл қосылым нүктелері, онда құбырлар бекітіледі. Олар әдетте белгіленеді:
- P= Қысым (сұйықтық келген жерде)
- T= Резервуар (сұйықтық қайтарылатын жерде)
- А және В= Жетек порттары (сұйықтық жұмыс істейтін жерде)
Жетек:Бұл ораманы жылжытады. Бұл сіз итеріп, электрлік катушкалар немесе сұйықтық қысымы болуы мүмкін.
Ол ағынды қалай басқарады
Жетек ораманы жылжытқан кезде, ол клапан корпусының ішіндегі әр түрлі тесіктер мен арналарды сызады. Бұл сұйықтықтың жаңа жолдарын жасайды. Бұл әр түрлі жолдарды құру үшін жұмбақ бөліктерін қайта құру сияқты.
Бағыттауды бақылау клапандарының түрлері
Олар қалай қозғалады (ішкі дизайн)
Шыбық клапандар
Бұлар Цилиндрлік шығарманы (орамал) артқа және артқа қолданады. Олар бір бөлікті жылжытатын жылжымалы пазл сияқты, олар кейбір жолдарды ашып, басқаларды жабады. Олар жан-жақты, бірақ кішкентай ағып кетуге мүмкіндік береді.
Pop Pop Pop Pop Pop Pop Pop Pops клапандары
Бұл допты, конустарды немесе дискіні ағып кетеді немесе оны тоқтату үшін басады. Бөтелкедегі тығын туралы ойлаңыз - оны алып тастағанда, сұйықтық ағып кетеді. Бұл клапандар ағып кетпеспен қатты тығыз жабылған.
Айналмалы клапандар
Сырғырудың орнына, бұлар әр түрлі үзінділерге айналады. Олар әр түрлі есіктерді ашу үшін құлыпты бұру сияқты.
Олардың қалай жұмыс істегені бойынша
Қолмен клапандар
Сіз оларды қолмен тұтқаны, батырмасын немесе педальды пайдаланып жұмыс жасайсыз. Олар қарапайым және сенімді, қолмен автомобильді беру сияқты.
Соленоидты клапандар
Олар электрмен жұмыс істейді. Электрлік сигнал жіберген кезде, магниттік катушка клапанды жылжытады. Бұл сіздің клапаныңызға қашықтан басқару құралы сияқты.
Пилоттық жұмыс істеп тұрған клапандар
Бұл клапанды жылжыту үшін сұйықтық қысымын қолданады. Көліктегі қуатты басқару сияқты үлкен клапанды жылжыту үшін олар сізге пайдалы.
Позициялар мен порттар бойынша
Атасу жүйесі алдымен шатастыратын болуы мүмкін, бірақ бұл өте қарапайым:
- 2/2 клапан:2 порттар, 2 позиция (қосу / өшіру сияқты)
- 3/2 клапан:3 порттар, 2 позиция (бір жұмыс істейтін цилиндрлерге ортақ)
- 4/2 клапан:4 порттар, 2 позиция (екі жақты актерлік цилиндрлерге арналған стандарт)
- 4/3 клапан:4 порттар, 3 позиция (бейтарап орта позицияны қамтиды)
Орталық позициясы (3 орындық клапандар үшін)
- Ашық орталығы:Барлық порттар бір-біріне қосылады - үйдегі барлық есіктерді ашу сияқты
- Жабық орталық:Барлық порттар бұғатталған - барлық есіктерді жабу сияқты
- Тандем орталығы:Қысым резервуарға қосылады, бірақ акуаторлық порттар бұғатталған
- Қалқымалы орталық:Актуатор порттары резервуарға қосылыңыз, бірақ қысым бұғатталған
Дұрыс клапанды таңдау: негізгі сипаттамалар
Ағындық рейтинг (түйіндеме)
Бұл клапанның қанша сұйықтықты сақтауға болатындығын айтады. Ол минутына галлондармен (GPM) 1 PSI қысымының төмендеуі бойынша өлшенеді. Мұны бақша шлангісінің диаметрі сияқты ойлаңыз - үлкен сандар көбірек ағымды білдіреді.
Қысым рейтингі
Бұл клапанның максималды қысымы қауіпсіз түрде жұмыс істей алады. Ол әдетте Pn (PN350 сияқты) немесе PSI-де белгіленген. Бұл шектеуден асып кетпеңіз немесе клапан сәтсіздікке ұшырауы мүмкін.
Жауап беру уақыты
Соленоидты клапандар үшін олар әдетте, әдетте, әдетте миллисекундта өлшей алатын позицияны ауыстыра алады. Жылдам жауап беру уақыты жылдам қозғалыстар қажет қосымшалар үшін жақсы.
Ағып кету класы
Бұл тарифтер Клапанның тығыздағыштары қаншалықты жақсы?
- IV класс:Кейбір ағып кету (бағаланған ағынның 0,01%)
- V класы:Төмен ағып кету
- VI класы:Көпіршікті тығыз (ағып кетпейді)
Қарапайымнан ақылды: бақылау түрлері
ҚОСУ / ӨШІРУ клапандары (стандартты DCV)
Бұл біз сөйлескен негізгі «банан-жарылыс» клапандары. Олар толығымен ашық немесе толық жабылған. Олар бір бөлігін қысу немесе цилиндрді толығымен ұзарту сияқты қарапайым тапсырмаларға өте ыңғайлы.
Пропорционалды клапандар
Бұлар сұйықтық ағынына арналған күңгірт қосқыштар сияқты. Жай қосу / өшірудің орнына, олар ағын жылдамдығын бақылау үшін ішінара ашық болуы мүмкін. Бұл сізге тегіс, ауыспалы жылдамдықты басқаруға мүмкіндік береді. Олар кранды пайдалану сияқты қосымшалар үшін керемет, онда сіз тегіс қозғалыстар қажет.
Сервсо клапандары
Бұл клапан әлемінің дәлдік құралдары. Олар өте дәл бақылауды қамтамасыз етеді және нақты позицияларды немесе ағындарды сақтау үшін кері байланысқа жауап бере алады. Олар ұшу тренажерлары және CNC машиналары сияқты жоғары қолданбалы қолданылған.
Нақты-әлемдік қосымшалар
Құрылыс жабдықтары
- Экскаваторлар:Бум, қол, шелек және айналуды басқару үшін бірнеше 4/3 клапандарды қолданыңыз. Ұшқышпен жұмыс істейтін пропорционалды клапандар операторға тегіс бақылау береді.
- Бульдозерлер:Пышақ бұрышы мен биіктігін, сонымен қатар трек жетегінің жүйелерін басқару үшін DCVS қолданыңыз.
Өндіріс
- CNC машиналары:Дәл орналасу үшін құралды қысып, пропорционалды клапандар үшін соленоидты DCVS қолданыңыз.
- Жинау бағыттары:Пневматикалық DCVS грипбиндермен, лифттермен және сұрыптау механизмдерін басқарады.
Ауыл шаруашалафы
- Тракторлар:Көп қабатты клапан блоктарын бақылау және шабушылар сияқты бақылау.
- Потенциалдары:DCVS бақылау тақырыбы және желдеткіш жылдамдығы.
Аэроғарыш
- Ұшақтарды қону редукторы:Сервсо клапандары ұзартқышты және қайта алу үшін нақты, сенімді басқаруды қамтамасыз етеді.
- Ұшуды басқару:Жоғары өнімді серво клапандары ұшқыштарды қосады.
Нарықтағы шолу: кім екенін кім жасайды
Әлемдік бағыттағыш клапан нарығы шамамен 8-10 миллиард долларды құрайды және жылына 5-11% -ға өседі. Негізгі ойыншыларға мыналар кіреді:
- Bosch Rexroth:Берілген гидравликалық клапандар мен өнеркәсіпке белгілі 4.0 интеграция
- Паркер Ханнифин:Гидравликалық және пневматикалық қосымшалар үшін кең ауқымдарды ұсынады
- ЖЭТО / ДАНФОСС:Smart клапан технологиялары бар мобильді гидравликадағы күшті
- SMC:Шағын, жоғары ағымды конструкциялары бар пневматикалық клапан өндірушісі
- Мереке:Инновациялық пневматикалық ерітінділер, соның ішінде клапан аралдарының және сандық платформалар
- Моог:Өтінімдерді талап ету үшін жоғары дәлдікті клапандар
Болашақ: ақылды клапандар және өнеркәсіп 4.0
Ақылды мүмкіндіктер
Заманауи клапандар бақылайтын датчиктермен ақылды болып жатыр:
- Температура
- Циклдер саны
- Орналасқан жері кері байланыс
- Ағын ставкалары
- Ластану деңгейі
Сандық интеграция
Жаңа клапандар келесі хаттамаларды қолдана отырып байланыса алады:
- Io-Link
- Ethernet / IP
- Profibius
- Modbus
Бұл оларға диагностикалық деректерді алдын-ала басқару жүйелеріне жіберуге мүмкіндік береді.
Болжалды техникалық қызмет көрсету
Клапандардың сәтсіз болуын күтудің орнына, ақылды жүйелер нақты уақыт режиміндегі мәліметтер негізінде техникалық қызмет көрсету кезінде қажет деп болжайды. Бұл күтпеген уақытты азайтады және ақшаны үнемдейді.
Жалпы проблемаларды жою
Клапан іске қосылмайды
Мүмкін себептер:Электрлік сигнал, өртенген катушкалар, аз ұшқыш қысым жоқ
Шешімдер:Кернеуді тексеру, тест қолмен ауыстыру, ұшқыш ауаны / маймен қамтамасыз етуді тексеріңіз
Баяу немесе әзіл-қалжың
Мүмкін себептер:Ішкі ағып кету, ластанған сұйықтық, дұрыс емес клапан мөлшері
Шешімдер:Су ағып, сұйықтықты және сүзгілерді ауыстырыңыз, клапанды өлшемін тексеріңіз
Жетек
Мүмкін себептер:Қате орталық позиция, тозған орам, сыртқы ағып кету
Шешімдер:Клапанның конфигурациясын, ішкі тозуға арналған тексеру, қосылыстарды тексеріңіз
Сыртқы ағып кету
Мүмкін себептер:Тозған тығыздағыштар, борпылдақ болттар, жарылған дене
Шешімдер:Тығыздағыштарды ауыстырыңыз, болт моментін тексеріңіз, зиянды тексеріңіз
Шу немесе қызып кету
Мүмкін себептер:Кавитация, клапан тым кішкентай, қысым өте жоғары
Шешімдер:Сұйықтықтың деңгейін тексеріңіз, клапанды өлшеңіз, рельефті клапан параметрін реттеңіз
Техникалық қызмет көрсету ең жақсы тәжірибелер
Тұрақты тексерулер
- Сыртқы ағып кетуді тексеріңіз
- Коррозияны немесе зақымдарды іздеңіз
- Барлық қосылымдар тығыз екенін тексеріңіз
- Тест қолмен ауыстырады
Сұйықтыққа техникалық қызмет көрсету
- Ластану үшін үнемі сұйықтық сынамасы
- Сүзгілерді кесте бойынша өзгертіңіз
- Жүйе температурасын 140 ° F (60 ° C) астында сақтаңыз
- Сұйықтықтың тиісті деңгейлерін сақтаңыз
Профилактикалық іс-шаралар
- Клапандар мезгіл-мезгіл жабыспау үшін
- Қосалқы бөлшектерді түгендеу
- Операторларды дұрыс пайдалану бойынша пойыздар
- Құжаттарға техникалық қызмет көрсету тарихы
Дұрыс таңдау жасау
Бағыттағышты басқару клапанын таңдаған кезде, осы факторларды ескеріңіз:
Функциясы қажет:Сізге қанша порттар мен позициялар қажет?
Қысым және ағын:Сіздің жүйелік талаптарыңыз қандай?
Сұйық түрі:Гидравликалық май, ауа, су немесе арнайы сұйықтықтар?
Бақылау әдісі:Қолмен, электрлік немесе пилоттық жұмыс?
Қоршаған орта:Температура, шаң, қауіпті жерлер?
Бюджет:Бастапқы құны және ұзақ мерзімді сенімділік
Қорытынды
Бағыттағы бақылау клапандары - қазіргі заманғы техниканың қиылман кейіпкерлері. Құрылыс алаңындағы экскаватордан монтаж желісіндегі роботқа дейін, бұл клапандар бақыланатын қозғалыс жасайды. Технологиялық жетістіктер сияқты, клапандар сандық жүйелермен ақылды болып, олардың негізгі жұмысы бірдей болып қалады, бірақ олардың негізгі жұмысы өзгеріссіз қалады: Сұйықтықтың ағынын пайдалы жұмыс жасау үшін бақылау.
Сіз жаңа жүйені құрдысыңыз ба, бар-жоғы ақаулықтарды жоюыңыз ба, жоқ па, қарапайым заттарды қалай түсінуге тырысыңыз немесе жай жұмыс істеп, бағыттауды бақылау клапандарын түсіну бізді күн сайын қоршап тұрған сұйықтықты түсіну үшін есікті ашады.
DCV-пен сәттіліктің кілті дұрыс клапан түріне сәйкес келетін және белгілі бір қосымшаның қажеттіліктеріне сәйкес келеді, оларды дұрыс ұстайды және эволюциялық технологиялармен ток сақталады. Осы іргетастың көмегімен сіз осы маңызды компоненттер туралы ақпараттандырылған шешім қабылдауға жақсы жабдықталған боласыз.
