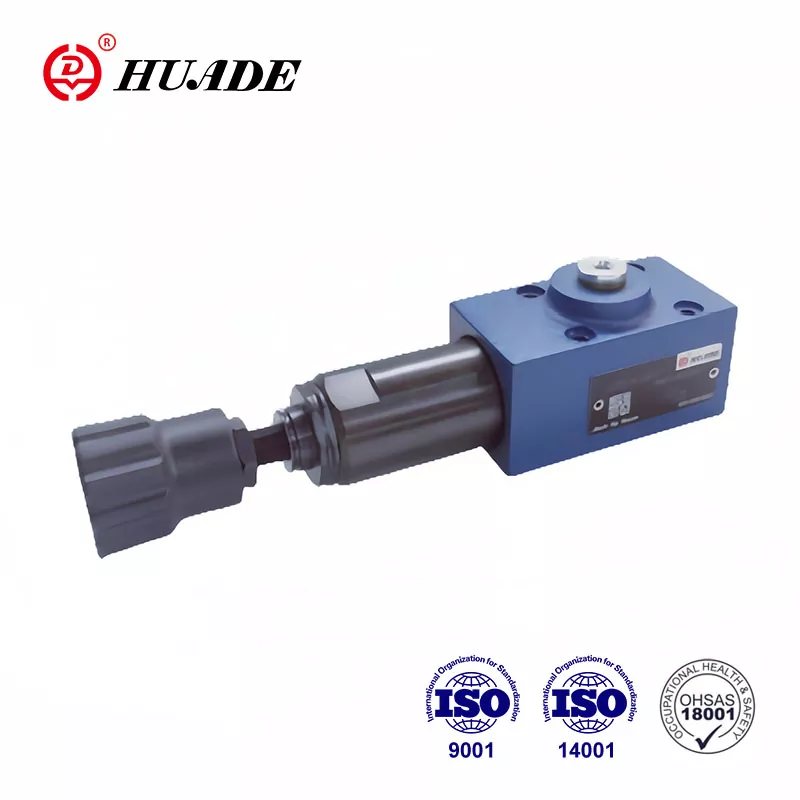

DZ 6 DP типті клапан тікелей басқарылатын қысым ретті клапаны болып табылады. Rexroth-пен ұзақ мерзімді және терең екі ынтымақтастықтың арқасында Huade® гидравликалық қысым клапандары өнімділік бойынша Рексотқа сәйкес келеді. Бұл қысым тізбегі клапаны көтеру және тасымалдау машиналарының, құрылыс машиналарының, өнеркәсіптік көліктердің, станоктардың, кемелердің, металлургияның және басқа жабдықтардың гидравликалық жүйесінде кеңінен қолданылуы мүмкін.
|
Техникалық деректер |
|
|
Кіріс қысымы, P, B порты (X） (МПа) |
31,5 дейін |
|
Шығу қысымы, порт A (МПа) |
21.0 дейін |
|
Кері қысым, порт T (МПа) |
16,0 дейін |
|
Максималды рұқсат етілген шығын (л/мин) |
60-қа дейін |
|
Сұйықтықтар |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Тұтқырлық диапазоны (мм ²/с) |
10~800 |
|
Сұйықтық температурасының диапазоны (℃) |
-30-дан +80-ге дейін |
|
Сұйықтық тазалығы (мм) |
Сұйықтықтың тазалығы NAS 1638 9-сыныпқа сәйкес сұйықтықтың ең жоғары рұқсат етілген ластану дәрежесі |
|
Максималды ағын (л/мин) |
60-қа дейін |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны орнатуға арналған
▶ 5 қысым кезеңі
▶ 4 Реттеу элементтері:
. Айналмалы тұтқа
. Алты бұрышты және қорғаныс қақпағы бар бас бұранда,
Шкаласы бар құлыпталатын айналмалы тұтқа
Шкаласы бар айналмалы тұтқа
▶ Тексеру клапаны, қосымша
▶ Монтаждау үлгісі DIN 24 340, пішін A, ISO 4401 және CETOP - RP 121H
Қолдану:
Қысым реттілігі клапаны DZ 6 DP екінші жүйенің қысымға тәуелді қосылуы үшін қолданылады.
Реттік қысымды орнату реттеу элементі (4) арқылы жүзеге асырылады.
Серіппе (3) басқару катушкасын (2) бейтарап күйде ұстайды, клапан бітеліп қалады. P арнасындағы қысым басқару сызығы (6) арқылы серіппеге (3) қарама-қарсы реттегіш золотниктің (2) катушка бетінде болады.
Егер P арнасындағы қысым серіппенің (3) белгіленген мәніне жетсе, реттегіш золотник (2) солға жылжытылады және P-A қосылымы ашылады. А арнасындағы жүйе Р арнасындағы қысымның төмендеуінсіз қосылған.
Басқару сигналы P арнасынан басқару сызығы (6) арқылы немесе В (X) порты арқылы сырттан келеді.
Клапанның қолданылуына байланысты ағып жатқан майдың ағуы сырттан T(Y) порты арқылы немесе ішкі А арқылы болады.
DZ 6 DP 1 -50B құрылымы
DZ 6 DP-10B символдары
