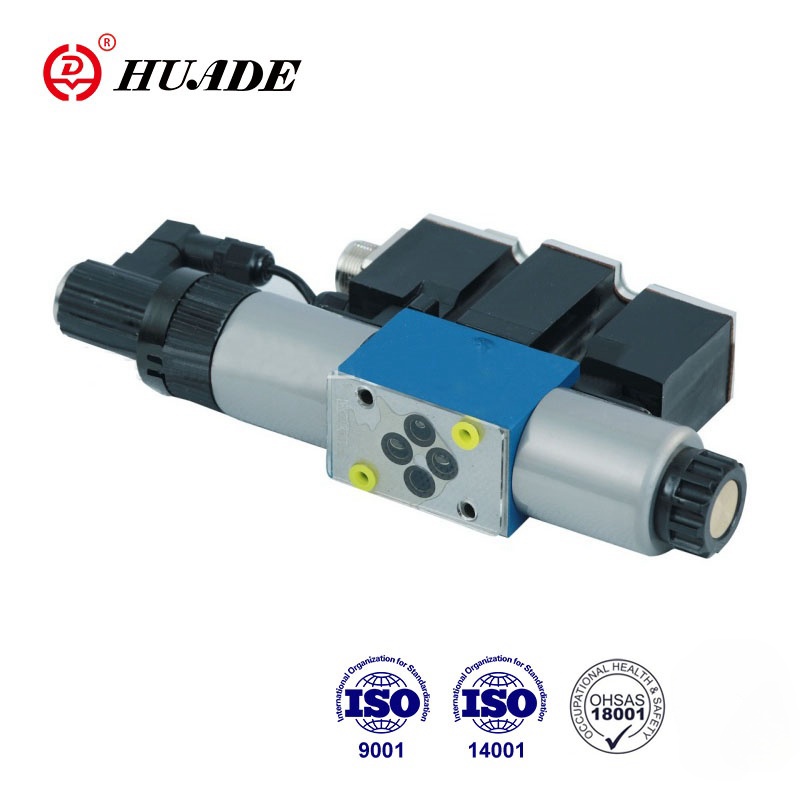

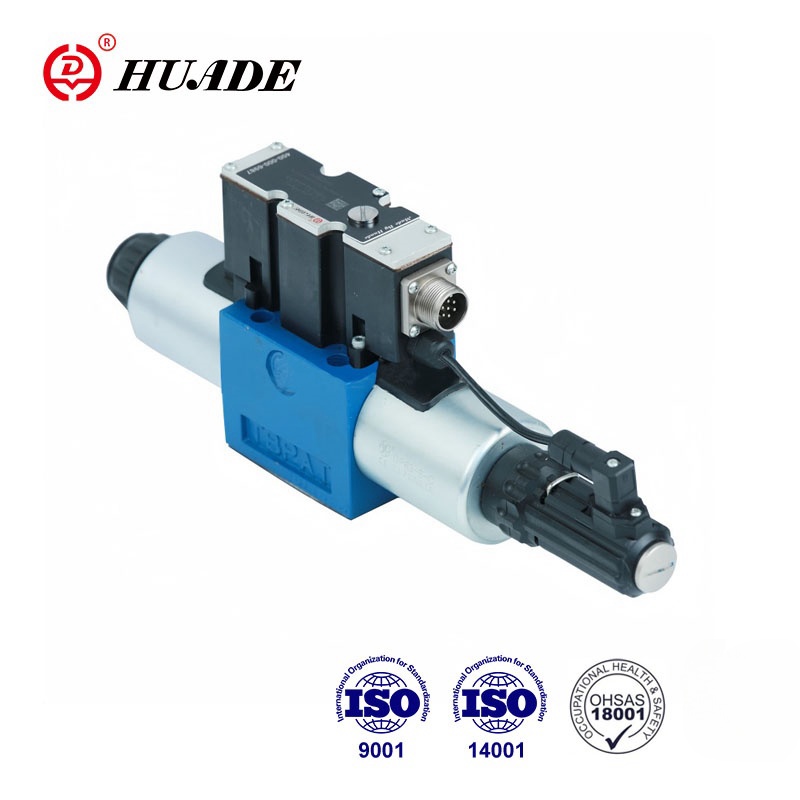

Бұл пропорционалды клапан 4WRE-2X - бұл гидравликалық майдың ағынының жылдамдығын және ағынының бағытын басқару үшін қолданылатын тікелей әсер ететін пропорционалды электромагниттік пропорционалды бағытталған клапан. Оның әдемі сыртқы келбетінің ерекшеліктері бар. 4WRE-2X пропорционалды клапаны пайдалану оңай. Пайдаланушылар оны пайдалану үшін тек жеті ядролы штепсельді пайдалануы керек және сонымен бірге автобусты басқару технологиясын қолдануға қолайлы электрогидравликалық сәйкестікті шешуі керек.
| Гидравликалық | |||
| Өлшем | 6 | 10 | |
| Жұмыс қысымы | A, P, B порттары | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Номиналды ағын Qvnom кезінде △ P=1МПа(Л/мин) | 8, 16, 32 | 25, 50, 75 | |
| Макс. рұқсат етілген шығын (л/мин) | 80 | 180 | |
| Ластану дәрежесі (мкм) | ≤20(10 ұсынылады) | ||
| Гистерезис(%) | ≤0,1 | ||
| Кері айналу аралығы (%) | ≤0,05 | ||
| Жауап сезімталдығы (%) | ≤0,05 | ||
| Қысымды сұйықтық | Минералды майлар, фосфатты эфир | ||
| Тұтқырлық диапазоны мм2/С | 20-дан 380-ге дейін | ||
| Қоршаған орта температурасының диапазоны (℃) | 4WRE | -20-дан +70-ке дейін | |
| 4ЖЕГІЗ | -20-дан +50-ге дейін | ||
| Салмағы (Кг) | 4WRE | 2.2 | 6.3 |
| 4ЖЕГІЗ | 2.4 | 6.5 | |
| Электрлік (біріктірілген электроника) | |||
| Өлшем | 6 | 10 | |
| Жабдықтау түрі | DC | DC | |
| Номиналды кернеу (V) | 24 | ||
| Соленоидтың номиналды тогы (А) | 2.5 | ||
| Соленоидты катушка кедергісі (Ом) | 20℃ кезінде катушкаға төзімділік) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Міндет | 100% | ||
| Максималды катушка температурасы (℃) | 150-ге дейін | ||
| DIN40050 бойынша оқшаулау | IP65 | ||
| Байланысты күшейткіштің техникалық деректері | |||
| Байланысты күшейткіш | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4ЖЕГІЗ | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Қоректендіру кернеуі | Номиналды кернеу VDC | 24 | |
| Төменгі шекті мән V | 19.4 | ||
| Жоғарғы шекті мән V | 35 | ||
| Күшейткіштің қуаты | Imax A | <2 | |
| Импульстік ток А | 3 | ||
Ерекше өзгешеліктері:
▶Ағынның бағыты мен шамасын басқаруға арналған тікелей басқарылатын пропорционалды бағыттаушы клапан
▶Қосымша тақтаны орнатуға арналған
▶Электрлік күйге кері байланыс
▶Орталы серіппелі басқару катушкасы
▶4WREE түрі, A1 немесе F1 интерфейсі бар біріктірілген клапан электроникасы
▶Қорғау орталық жіп пен алынбалы катушкасы бар пропорционалды соленоидтар арқылы жүзеге асырылады
▶Бір көзден клапан және электронды басқару
Қолдану:
4WRE-2X пропорционалды бағыттаушы клапан станоктар, жеңіл өнеркәсіп, металлургия, тау-кен өнеркәсібі, аэроғарыш өнеркәсібі және т.б. сияқты әртүрлі салаларда кеңінен қолданылады.
4/2 және 4/3 пропорционалды бағыттаушы клапандар қосалқы пластинаны орнату дизайнының тікелей басқарылатын құрамдас бөліктері болып табылады.
Олар орталық жіппен және алынбалы орамдағы пропорционалды соленоидтармен басқарылады. Соленоидтар міндетті түрде сыртқы басқару электроникасы (WRE түрі) немесе біріктірілген басқару электроникасы (WREE түрі) арқылы басқарылады.
Функционалдық сипаттамасы:
Электромагниттердің (5 және 6) кернеуі өшірілген кезде басқару катушкасы (2) қысу серіппелері (3 және 4) арқылы орталық күйде ұсталады.
Басқару катушкасының (2) пропорционалды электромагниттердің біреуін қуаттандыру арқылы тікелей жұмысы, мысалы. «b» электромагнитті басқару (6)
→Басқару катушкасының (2) электрлік кіріс сигналына пропорционалды солға жылжуы
→П-ден А-ға және В-дан Т-ге прогрессивті ағын сипаттамалары бар көлденең қималар тәрізді тесік арқылы қосылу
Соленоидты токсыздандыру(6)
→Басқару катушкасы (2) қысу серіппесі (3) арқылы орталық жағдайға қайтарылады.
HD-4WRE...A-2X
Токсыз күйде катушка (2) соленоидты қайтару серіппелері арқылы механикалық орталық күйде ұсталады. «V» золотник таңбасы үшін бұл гидравликалық орталық күйіне қатысты емес! Электр клапанының жабық контурын басқару тізбегі жабылған кезде, катушка гидравликалық орталық күйде орналасады.
Дизайн:
Клапан негізінен мыналардан тұрады:
• Бекіткіш беті бар корпус (1).
• Сығымдау серіппелері (3 және 4) бар басқару катушкасы(2)
• Орталық жіппен электромагниттік (5 және 6).
• Орын түрлендіргіші (7)
• Қосымша біріктірілген басқару электроникасы(8)
•Нөлдік нүктені механикалық реттеуге (9) Pg 13.5 арқылы қол жеткізуге болады, ал электрлік нөлдік нүктеге Pg 7(10) (4WREE түрі) арқылы қол жеткізуге болады.
4WRE-2X пропорционалды бағыттаушы клапанның белгісі
