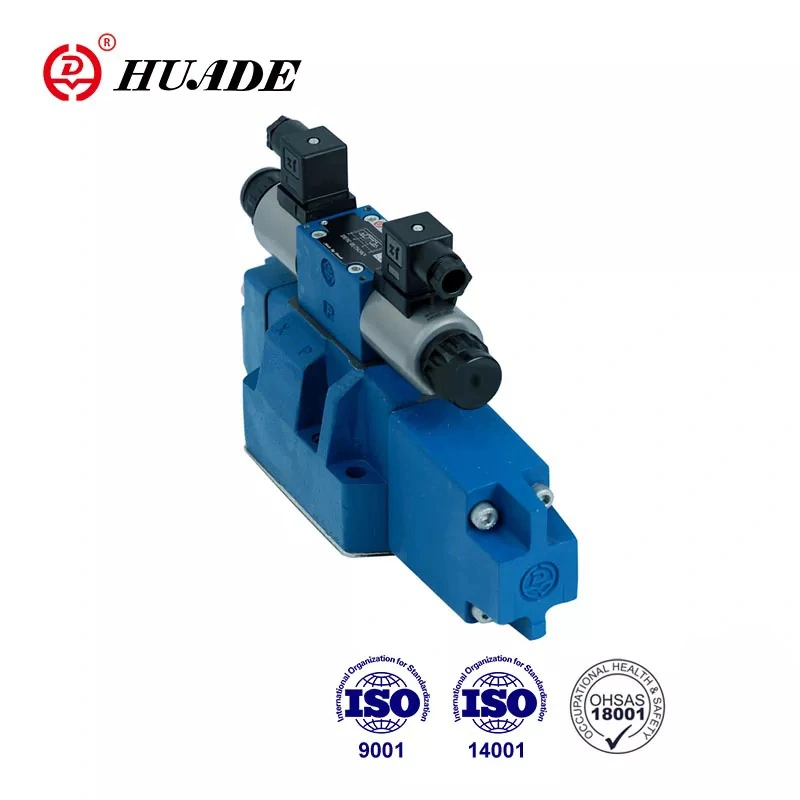

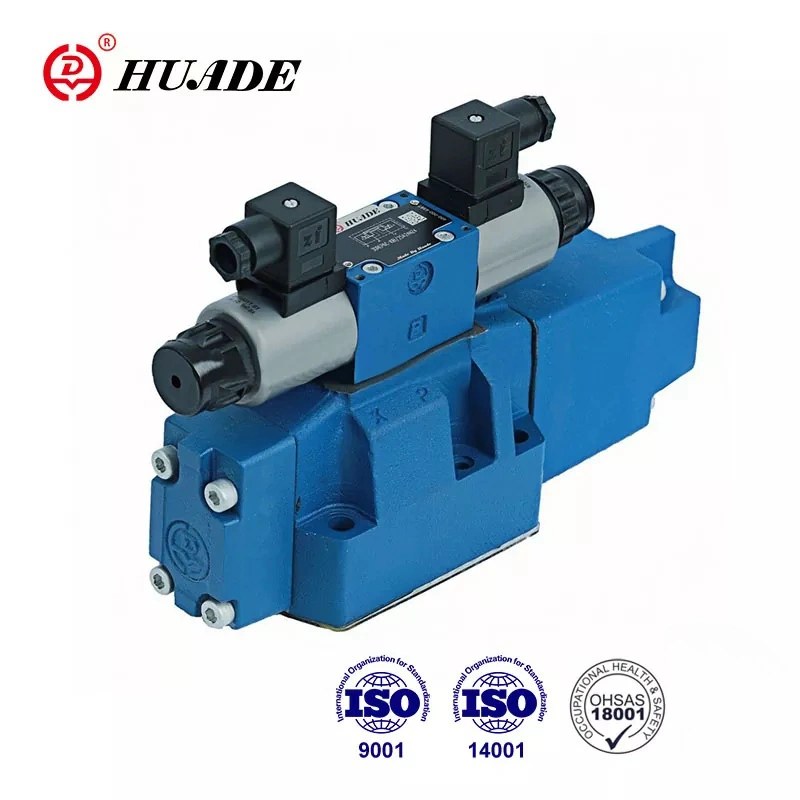

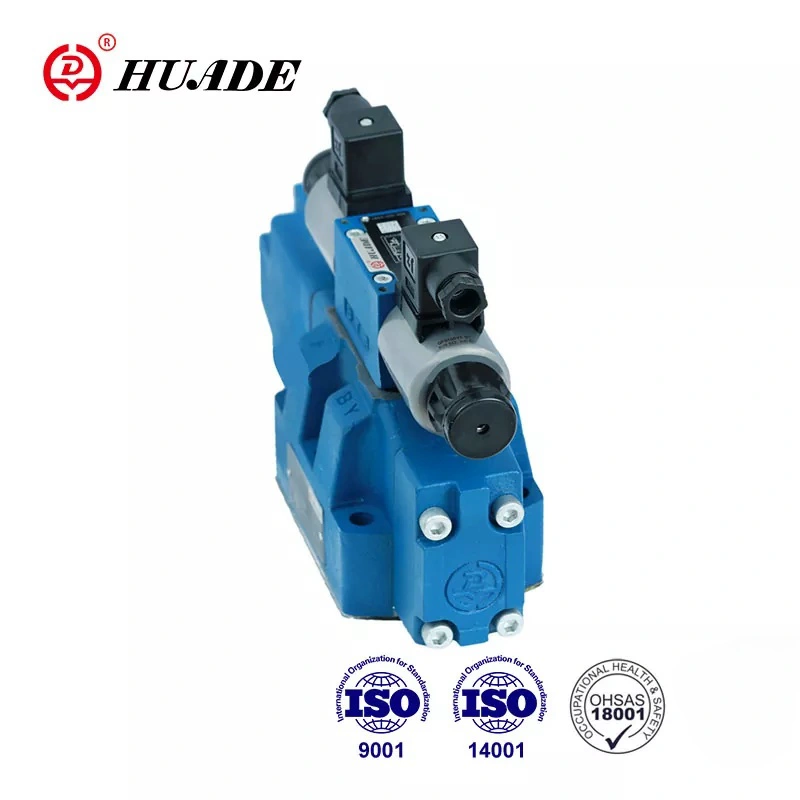

4WRZ пропорционалды бағыттаушы клапан бірдей диаметрдегі жалпы кері клапанмен бірдей қосылым өлшемі бар пластиналық қосылымды қабылдайды. Оны орнату және жөндеу оңай. Huade® 4WRZ пропорционалды клапанының негізгі клапаны серіппелі орталықта орналасқан. Негізгі клапан өзегінде дрейф жоқ, жоғары қайталану және жақсы сенімділік. Клапан CE сертификатына ие.
|
Гидравликалық деректер |
|||||
|
өлшемі |
10 |
16 |
25 |
32 |
|
|
пилоттық клапан қысымы (МПа) |
сыртқы пилоттық мұнай жеткізу |
3-тен 10-ға дейін |
|||
|
ішкі пилоттық мұнай беру |
10-ға дейін (10-нан астам ZDR6DP2-30B/75YM орнату керек) |
||||
|
Негізгі клапан қысымы (МПа) |
31.5 |
35 |
|||
|
Қайтару қысымы (МПа) |
порт T (сыртқы пилоттық мұнай қайтару) |
31.5 |
25 |
15 |
|
|
порт T (ішкі пилоттық мұнай қайтару) |
3 |
||||
|
Y порты |
3 |
||||
|
Ұшқыш майының көлемі (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X немесе Y портындағы пилоттық мұнай ағыны (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Негізгі клапан арқылы өтетін ағыс (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Қайталану мүмкіндігі (%) |
3 |
||||
|
ластану дәрежесі (㎛) |
≤20 |
||||
|
Сұйықтық |
Минералды май (NBR тығыздағыш үшін). Фосфатты эфир (FPM тығыздағыш үшін) |
||||
|
Тұтқырлық диапазоны (мм ²/с) |
2,8-ден 380-ге дейін |
||||
|
Сұйықтық температурасының диапазоны (℃) |
-20-дан +70-ке дейін |
||||
|
Монтаждау орны |
міндетті емес |
||||
|
Салмағы (кг) |
бір соленоидты клапан |
7.4 |
12.7 |
17.5 |
41.8 |
|
екі соленоидты клапан |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрлік деректер |
||
|
Жабдықтау түрі |
DC |
|
|
Соленоидтың номиналды тогы (А) |
0.8 |
|
|
Катушка кедергісі (Ω) |
суық (20℃) 19,5; максималды клапан, ыстық 28,8 |
|
|
Қоршаған орта температурасы (℃) |
50 |
|
|
Катушка температурасы (℃) |
150 |
|
|
Жұмыс циклі |
Үздіксіз |
|
|
Пилоттық ток (A) |
0.02 |
|
|
Оқшаулау |
IP65 |
|
|
Байланысты |
1 рампа уақытымен |
VT-3000S30 |
|
5 рампа уақытымен |
VT3006S30 |
|
|
Электр қосылымы |
Штепсельдік қосылым |
|
Ерекше өзгешеліктері:
▶ Пилоттық WRZ пропорционалды клапан
▶ Қосалқы пластинаны орнатуға арналған
▶ Гидравликалық сұйықтықтың бағыты мен шығынын бақылау үшін
▶ Серіппелі ортаңғы
▶ Бақылау аймақтарында төмен қысымның төмендеуі
▶ Бір көзден клапан және электронды басқару
▶ Пропорционал электромагниттік жұмыс
▶ DIN 24 340 A,ISO4401 және CETOP-RP121H пішініне көшіру үлгісі
Қолдану:
4WRZ типті пропорционалды бағыттаушы клапан станоктар, металлургия, жеңіл өнеркәсіп, тау-кен өнеркәсібі, машина жасау және т.б. сияқты әртүрлі салаларда кеңінен қолданылады.
Клапан түрлері 4WRZ... пропорционалды соленоидтар арқылы басқарылатын 4 жақты клапандар. Олар гидравликалық сұйықтықтың бағыты мен ағынының жылдамдығын басқарады.
Олар негізінен пилоттық клапаннан (3), негізгі катушка (8) бар негізгі клапаннан (7) және орталықтандыру серіппесінен (9) тұрады.
«В» электромагнитіне қуат берілсе, пилоттық катушка (4) оңға жылжиды. Пилоттық май не P портынан ішке, не «сырттан» X портынан пилоттық клапан (3) арқылы қысым камерасына (10) беріледі. ) және негізгі катушканы (8) электр тогының күшіне пропорционалды қашықтыққа жылжытады. Негізгі катушкадағы дроссельдік ойықтар ток күшейген сайын біртіндеп ашылады, осылайша жетек порттарына гидравликалық сұйықтықтың ағынын басқарады.
Электр сигналы өшірілгенде, басқару қысымының қоректенуіне тәуелсіз пилоттық катушка (4) және негізгі катушка (8) бейтарап күйге оралады. Апаттық қол операторы электромагниттерге қуат бермей-ақ пилоттық катушка орнын ауыстыруға рұқсат береді
4WRZ пропорционалды бағыттаушы клапанның құрылымы
Пилоттық клапан
Пилоттық клапан пропорционалды соленоидты басқарылатын 3 жақты қысымды төмендететін клапан болып табылады (3DREP6 түрі). Дроссельді кірістіру A және B портында орнатылған, толығырақ ақпаратты 3DREP6 мәтінінен қараңыз.
3DREP6 типті пилоттық клапанның құрылымы
4WRZ пропорционалды бағыттаушы клапанның белгісі
