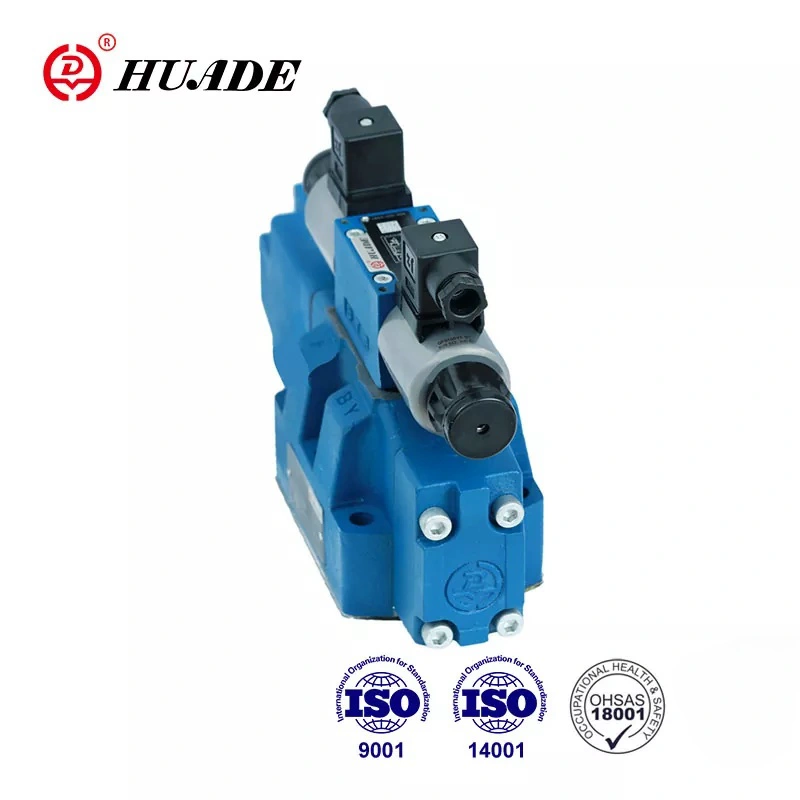

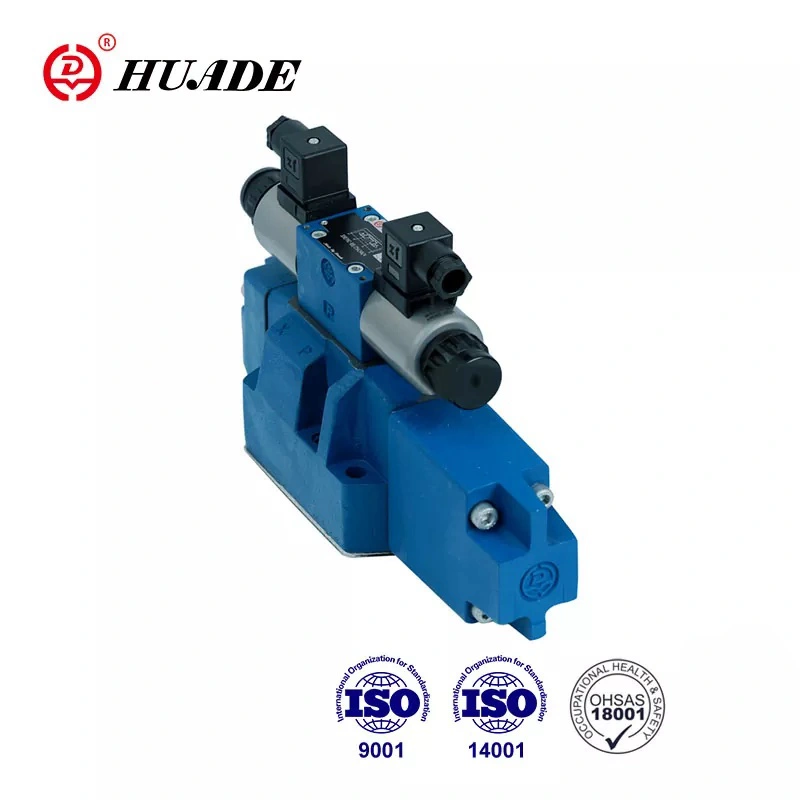

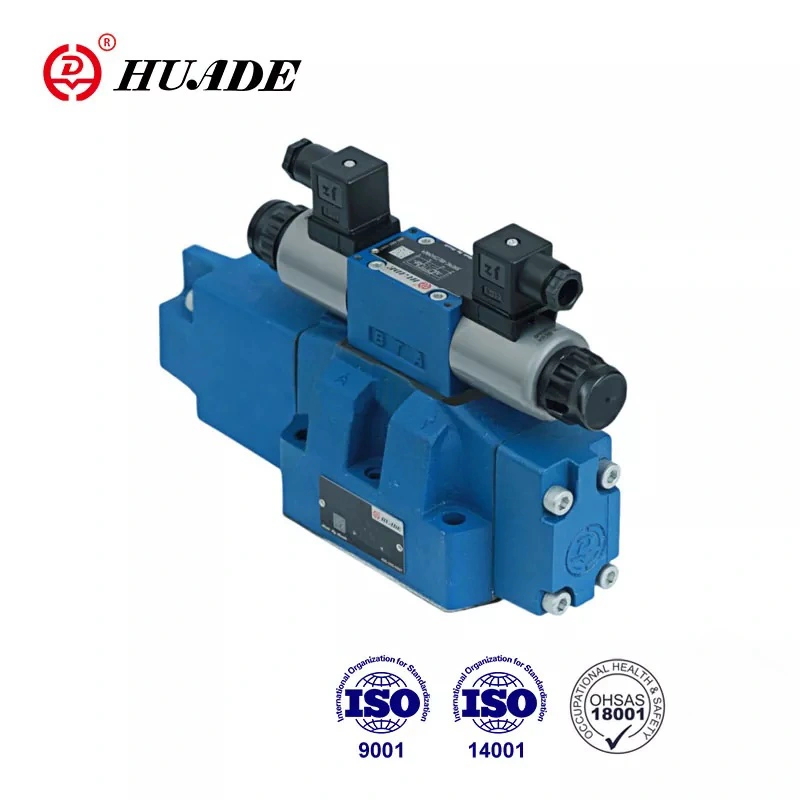

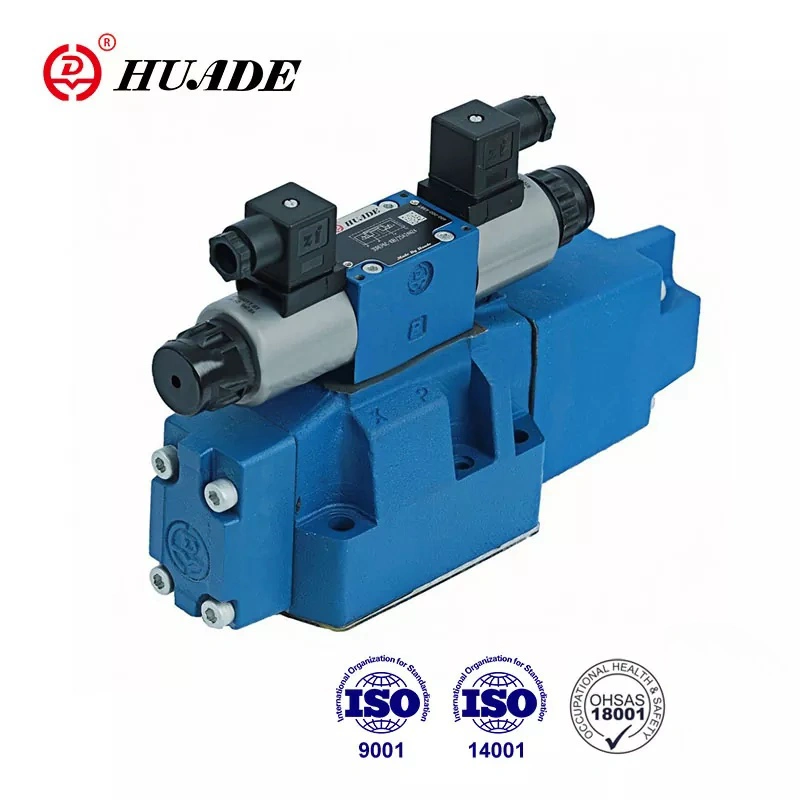

Жалғыз 4WRH пропорционалды клапан ағынды да, ағынның бағытын да басқара алады, бұл жүйе құрылымын қарапайым етеді. Клапанның корпусы күшті ағын сыйымдылығы мен үлкен ағын жылдамдығымен құйылған ішкі арнаны қабылдайды. Негізгі клапан басқару иығында қысымның аз төмендеуімен және қысымның жоғалуы бар осьтік үшбұрышты басқару ойығын қабылдайды. 4WRH типті пропорционалды клапан үлкен ағынды және жоғары дәлдік талаптары бар жүйелер үшін жарамды.
|
Гидравликалық деректер |
|||||
|
өлшемі |
10 |
16 |
25 |
32 |
|
|
пилоттық клапан қысымы (МПа) |
сыртқы пилоттық мұнай жеткізу |
3-тен 10-ға дейін |
|||
|
ішкі пилоттық мұнай беру |
10-ға дейін (10-нан астам ZDR6DP2-30B/75YM орнату керек) |
||||
|
Негізгі клапан қысымы (МПа) |
31.5 |
35 |
|||
|
Қайтару қысымы (МПа) |
порт T (сыртқы пилоттық мұнай қайтару) |
31.5 |
25 |
15 |
|
|
порт T (ішкі пилоттық мұнай қайтару) |
3 |
||||
|
Y порты |
3 |
||||
|
Ұшқыш майының көлемі (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X немесе Y портындағы пилоттық мұнай ағыны (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Негізгі клапан арқылы өтетін ағыс (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Қайталану мүмкіндігі (%) |
3 |
||||
|
ластану дәрежесі (㎛) |
≤20 |
||||
|
Сұйықтық |
Минералды май (NBR тығыздағыш үшін). Фосфатты эфир (FPM тығыздағыш үшін) |
||||
|
Тұтқырлық диапазоны (мм ²/с) |
2,8-ден 380-ге дейін |
||||
|
Сұйықтық температурасының диапазоны (℃) |
-20-дан +70-ке дейін |
||||
|
Монтаждау орны |
міндетті емес |
||||
|
Салмағы (кг) |
бір соленоидты клапан |
7.4 |
12.7 |
17.5 |
41.8 |
|
екі соленоидты клапан |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрлік деректер |
||
|
Жабдықтау түрі |
DC |
|
|
Соленоидтың номиналды тогы (А) |
0.8 |
|
|
Катушка кедергісі (Ω) |
суық (20℃) 19,5; максималды клапан, ыстық 28,8 |
|
|
Қоршаған орта температурасы (℃) |
50 |
|
|
Катушка температурасы (℃) |
150 |
|
|
Жұмыс циклі |
Үздіксіз |
|
|
Пилоттық ток (A) |
0.02 |
|
|
Оқшаулау |
IP65 |
|
|
Байланысты |
1 рампа уақытымен |
VT-3000S30 |
|
5 рампа уақытымен |
VT3006S30 |
|
|
Электр қосылымы |
Штепсельдік қосылым |
|
Ерекше өзгешеліктері:
▶ Ұшқыш бағыты WRH пропорционалды клапан
▶ Қосалқы пластинаны орнатуға арналған
▶ Гидравликалық сұйықтықтың бағыты мен шығынын бақылау үшін
▶ Серіппелі ортаңғы
▶ Бақылау аймақтарында төмен қысымның төмендеуі
▶ Бір көзден клапан және электронды басқару
▶ Пропорционал электромагниттік жұмыс
▶ DIN 24 340 A,ISO4401 және CETOP-RP121H пішініне көшіру үлгісі
Қолдану:
4WRH типті пропорционалды клапан станоктар, металлургия, жеңіл өнеркәсіп, тау-кен өнеркәсібі, машина жасау және т.б. сияқты әртүрлі салаларда кеңінен қолданылады.
4WRH типті клапандар қысымды реттейтін клапандар арқылы сыртқы жұмыс істеуге арналған пилоттық басқарылатын пропорционалды бағыттаушы клапандар болып табылады. Функциясы мен принципі 4WRZ типті клапанмен бірдей. Аралық қосу тақтасы (12) A пилоттық қосылымын T(Y) қосылымымен қосады. ) және P(X) бар B ұшқыш қосылымы. Негізгі клапандағы пилоттық қысым 0,4 МПа-дан 2,5 МПа-ға дейін болуы керек. Сондықтан ағын P-ден A-ға және В-дан T-ге немесе P-ден В-ге және А-ға дейін болады.
4WRH пропорционалды бағыттаушы клапандардың құрылымы
Пилоттық клапан
Пилоттық клапан пропорционалды соленоидты басқарылатын 3 жақты қысымды төмендететін клапан болып табылады (3DREP6 түрі). Дроссельді кірістіру A және B портында орнатылған, толығырақ ақпаратты 3DREP6 мәтінінен қараңыз.
3DREP6 типті пилоттық клапанның құрылымы
4WRH пропорционалды бағыттаушы клапанның белгісі
