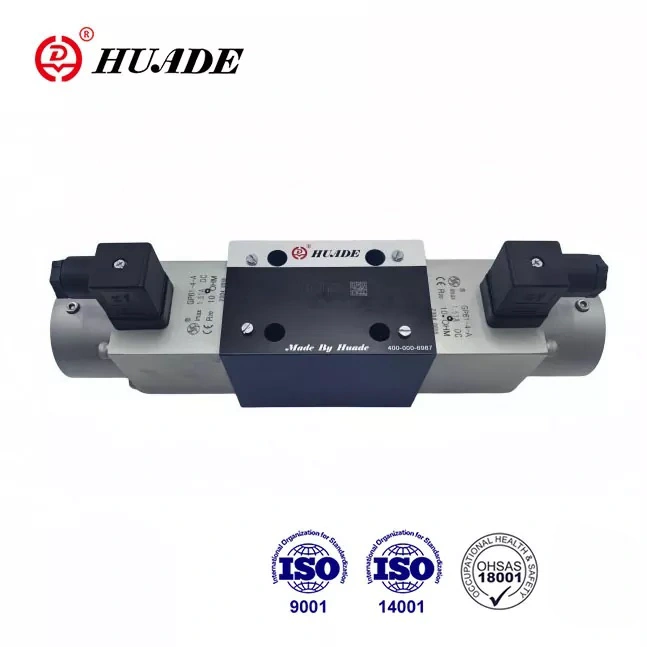

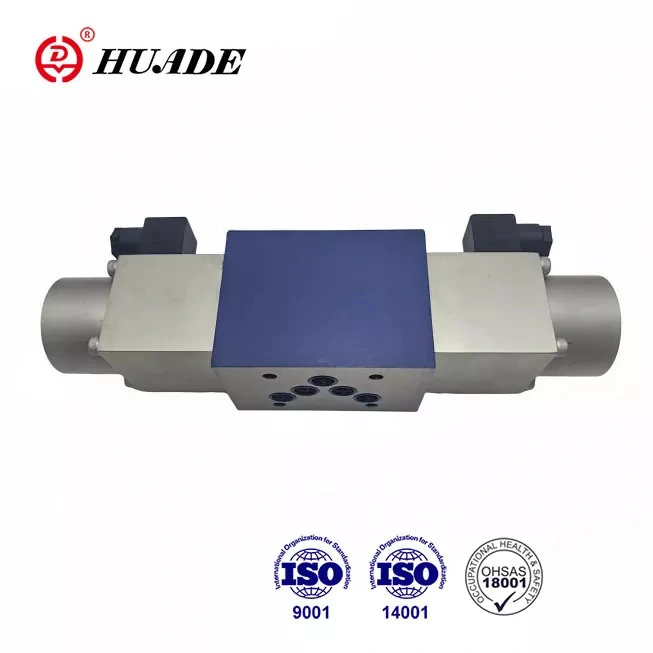

4WRA типті бағыттаушы клапандар пропорционалды соленоидтар арқылы тікелей басқарылады. Олар бағыт пен ағынды бақылауды қажет ететін әртүрлі өнеркәсіптік гидравликалық орталарда кеңінен қолданылады. Екі ұзақ мерзімді ынтымақтастықтың арқасында Huade® пропорционалды бағыттаушы клапандар өнімділік бойынша Rexroth ұсынатын өнімдерге сәйкес келеді. Бұл өнімнің бағасы салыстырмалы түрде төмен.
|
Гидравликалық деректер |
|||
|
Өлшем |
6 |
10 |
|
|
Жұмыс қысымы (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Ағым (л/мин) |
43 |
95 |
|
|
Ластану дәрежесі |
≤ 20 (ұсыныңыз ≤10) |
||
|
Гистерезис (%) |
<6 |
<5 |
|
|
Қайталану мүмкіндігі (%) |
<3 |
<2 |
|
|
Жиілік реакциясы (-3дБ, сигнал ± 100%) (Гц) |
6 |
4 |
|
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін), Фосфатты эфир (FPM тығыздағыш үшін) |
||
|
Тұтқырлық диапазоны (мм ²/с) |
3,8-ден 380-ге дейін |
||
|
Қысым сұйықтығының температура диапазоны (℃) |
-30-дан+80-ге дейін |
||
|
Салмағы (кг) |
Бір соленоидты клапан |
1.75 |
5.9 |
|
Екі соленоидты клапан |
2.5 |
7.5 |
|
|
Электрлік деректер |
|||
|
Өлшем |
6 |
10 |
|
|
Кернеу түрі |
Тікелей кернеу |
Тікелей кернеу |
|
|
Номиналды кернеу (V) |
24В |
||
|
Соленоидқа максималды ток (A) |
1.5 |
||
|
Соленоидты катушкалар |
Суық мән 20℃ |
5.4 |
10 |
|
Max.warm мәні |
8.1 |
15 |
|
|
Қоршаған орта температурасы ℃ |
+50 дейін |
||
|
Катушка температурасы ℃ |
+150 дейін |
||
|
DIN 40 050 бойынша клапанды оқшаулау |
IP65 |
||
|
Байланысты күшейткіш (көпір түріндегі 24 В түзеткіш) |
VT-3013S30 |
VT-3014S30 |
|
Ерекше өзгешеліктері:
▶ Гидравликалық сұйықтықтың бағыты мен көлемін басқаруға арналған тікелей іске қосылатын пропорционалды клапан
▶ Қосалқы пластинаны орнатуға арналған
▶ Гидравликалық сұйықтықтың бағыты мен ағынының ашық контурын басқару үшін
▶ Серіппелі ортаңғы басқару катушкасы
▶ Бақылау учаскелерінде төмен қысымның төмендеуі
▶ Бір жеткізушіден клапан мен электронды басқару
Қолдану:
4WRA типті бағыттаушы клапандар ағынның бағыты мен мөлшерін басқару үшін қолданылады.
4WRA типті бағыттаушы клапандар негізінен корпустан (1), басқару катушкасынан (3), бір немесе екі кері серіппеден (2) және қосымша бір немесе екі пропорционалды электромагниттерден (5) тұрады.
4WRA 6......10B/..... және 4WRA 10......10B/..... түрі (3-позициялық клапан)
Егер соленоидтар іске қосылмаса, басқару золотник (3) кері серіппелер (2) арқылы бейтарап күйде ұсталады. Басқару орамасының (3) іске қосылуы тікелей пропорционалды электромагниттік (5) арқылы жүзеге асырылады. Мысалы, «А» электромагнитіне қуат берілсе, ол электр сигналына пропорционалды түрде басқару катушкасын (3) оңға қарай итереді. Содан кейін P-ден В-ға және А-дан T-ге қосылымдар жасалады.
Осылайша, басқару орамасының (3) V-тәрізді ойықтардың біртіндеп ашылуын қамтамасыз етеді. Пропорционалды соленоид (5) қуатсыздандырылған кезде, басқару орамасының (3) кері серіппе арқылы орталық күйіне оралады. (2).
4WRA пропорционалды бағыттаушы клапанның құрылымы
4WRA ...A...10B және 4WRA ...B...10B түрі (2-позициялық клапан)
Бұл клапанның қызметі 4WRA типті клапанмен бірдей. Бірақ ол тек біреуі бар 2 позициялы бағыттаушы клапан.
пропорционалды соленоид
4WRA түрі қосалқы тақтаны орнатуды, серіппелі орталықты және басқару жерлеріндегі төмен қысымның төмендеуін қабылдайды.
Олар машинада, жеңіл өнеркәсіпте, металлургияда, шахтада, ғарышқа ұшуда және басқа салаларда жиі қолданылады.
Пропорционалды бағыттаушы клапанның құрылымы 4WRA...A... және 4WRA...B...
4WRA пропорционалды бағыттаушы клапанның белгісі
