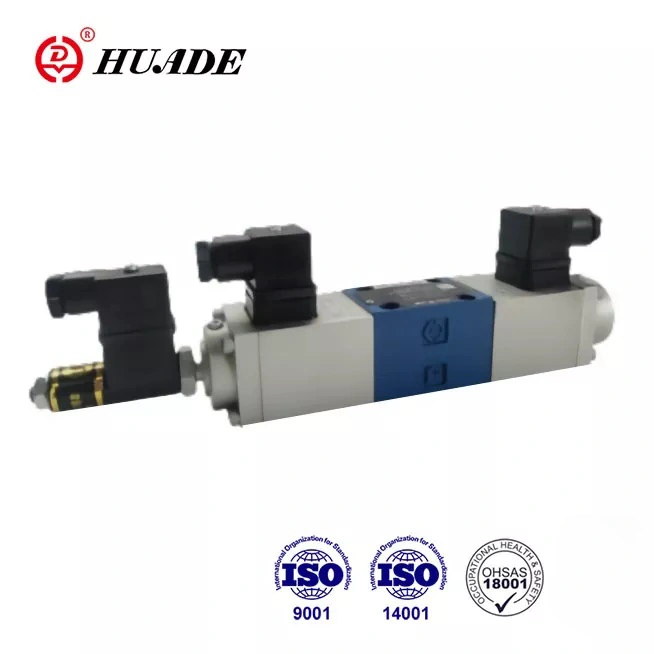

4WRE типті пропорционалды клапан қосалқы тақтаны орнатуды, серіппелі орталықты қабылдайды. Жақсы ағын сыйымдылығы, жоғары қысым және тамаша қайталау дәлдігі, қолдануға ыңғайлы. Ол Rexroth компаниясымен ұзақ мерзімді екі ынтымақтастықтың арқасында Rexroth ұсынған 4WRE сериясын 1X алмастыра алады. 4WRE пропорционалды клапанының өнімділігі бірінші деңгейдегі халықаралық брендтермен сәйкес келуі мүмкін. Бұл жақсы, қолжетімді балама.
|
Гидравликалық деректер |
|||
|
Өлшем |
6 |
10 |
|
|
Жұмыс қысымы (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Ағым (л/мин) |
65 |
260 |
|
|
Ластану дәрежесі (㎛) |
≤ 20 (ұсыныңыз ≤10) |
||
|
Гистерезис (%) |
<1 |
<1 |
|
|
Қайталану мүмкіндігі (%) |
<1 |
<1 |
|
|
Жауап сезімталдығы (%) |
Номиналды сигналдың ≤ 0,5 |
Номиналды сигналдың ≤ 0,5 |
|
|
Жиілік реакциясы(-3дБ) (Гц) |
6 |
4 |
|
|
Гидравликалық сұйықтық |
Минералды май (NBR тығыздағыш үшін), Фосфатты эфир (FPM тығыздағыш үшін) |
||
|
Тұтқырлық диапазоны (мм ²/с) |
2,8-ден 380-ге дейін |
||
|
Қысым сұйықтығының температура диапазоны (℃) |
-20-дан+70-ке дейін |
||
|
Монтаждау орны |
Қосымша |
||
|
Салмағы (кг) |
1 электромагниттік клапан |
1.91 |
5.65 |
|
2 электромагнитті клапан |
2.66 |
7.65 |
|
|
Электрлік деректер |
|||
|
Кернеу түрі |
Тікелей кернеу 24 В немесе 12 В |
||
|
Макс. бір соленоидқа ток (A) |
1.5 |
1.5 |
|
|
Орам |
Суық мән 20℃ |
5.4 |
10 |
|
Max.warm мәні |
8.1 |
15 |
|
|
Қоршаған орта температурасы ℃ |
+50 дейін |
||
|
Міндет |
Үздіксіз |
||
|
Катушка температурасы ℃ |
+150 дейін |
||
|
Клапанның оқшаулауы |
IP65 |
||
|
Байланысты күшейткіш (көпір түріндегі 24В түзеткіш) |
2 пандус уақытымен |
VT-5001S20 (2-позиция үшін) |
VT-5002S20 (2-позиция үшін) |
|
1 рампа уақытымен |
VT5005S10 (3 позиция үшін) |
VT 5006S10 (3 позиция үшін) |
|
|
Индуктивті позициялық түрлендіргіш |
|||
|
Электрлік өлшеу жүйесі |
LVDT |
||
|
Басқару инсульт (мм) |
± 4,5 сызықтық |
||
|
Сызықтық төзімділік (%) |
1 |
||
|
Катушка кедергісі (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Индуктивтілік (mH) |
6-дан 8-ге дейін |
||
|
Осциллятор жиілігі (КГц) |
2.5 |
||
|
Клапанның оқшаулауы |
IP65 |
||
Ерекше өзгешеліктері:
▶ Гидравликалық сұйықтықтың бағытын да, ағынын да реттеуге арналған клапан
▶ Қосалқы пластинаны орнатуға арналған
▶ Электр позициясының кері байланысы
▶ Серіппелі ортаңғы басқару катушкасы
▶ Бақылау учаскелерінде төмен қысымның төмендеуі
▶ Бір жеткізушіден клапан мен электронды басқару
▶ Монтаж үлгісі DIN 24 340 A, ISO4401 және CETOP - RP121H
Қолдану:
4WRE бағыттаушы клапан тұйық контурға жарамды және машинада, жеңіл өнеркәсіпте, металлургияда, шахтада, ғарыштық ұшуда және басқа салаларда кеңінен қолданылады.
4WRE типті бағыттаушы клапандар пропорционалды электромагниттердің көмегімен тікелей басқарылады және ағынның бағыты мен көлемін басқару үшін қолданылады.
Олар негізінен корпустан (1), басқару катушкасынан (4), екі кері серіппеден (5), екі пропорционал соленоидтан (2) және позициялық түрлендіргіштен (3) тұрады.
4WRE6...10B... және 4WRE10... 10B... теріңіз (3-позиция)
«a» (2) электромагнитіне қуат берілсе, катушка оңға жылжиды, қозғалыс электрлік кіріс сигналына пропорционал болады. Басқару катушкасы (4) V-тәрізді ойықтардың біртіндеп ашылуына әкеледі. Басқару катушкасының (4) күйін позициялық түрлендіргіш (3) бақылайды. Электрондық бақылауда басқару шпульінің нақты жағдайы алдын ала орнатылған мәнмен салыстырылады. Мұнда бізде бар айырмашылықтарды танитын позицияны басқару схемасы бар
алдын ала орнатылған мән (пәрмен мәні) мен кері байланыс мәні (нақты мән) арасында және тиісті электромагниттік сигналдар арқылы түзетіледі. Соленоид 'a' (2) қуатсыздандырылғаннан кейін басқару катушкасы кері серіппелер (5) арқылы ортаңғы күйіне оралады.
Пропорционалды бағыттаушы клапанның құрылымы 4WRE6... және 4WRE10...
Түр 4WRE..A...10B/...(2-позициялық клапан)
Клапанның бұл түрінің принципі 4wRE...10B/ .. Алайда, бұл типтегі клапанның бір ғана сенсоры және бір соленоиды бар.
Пропорционалды бағыттаушы клапанның құрылымы 4WRE6...A... 10B және 4WRE10...A... 10B
4WRE пропорционалды бағыттаушы клапанның белгісі
