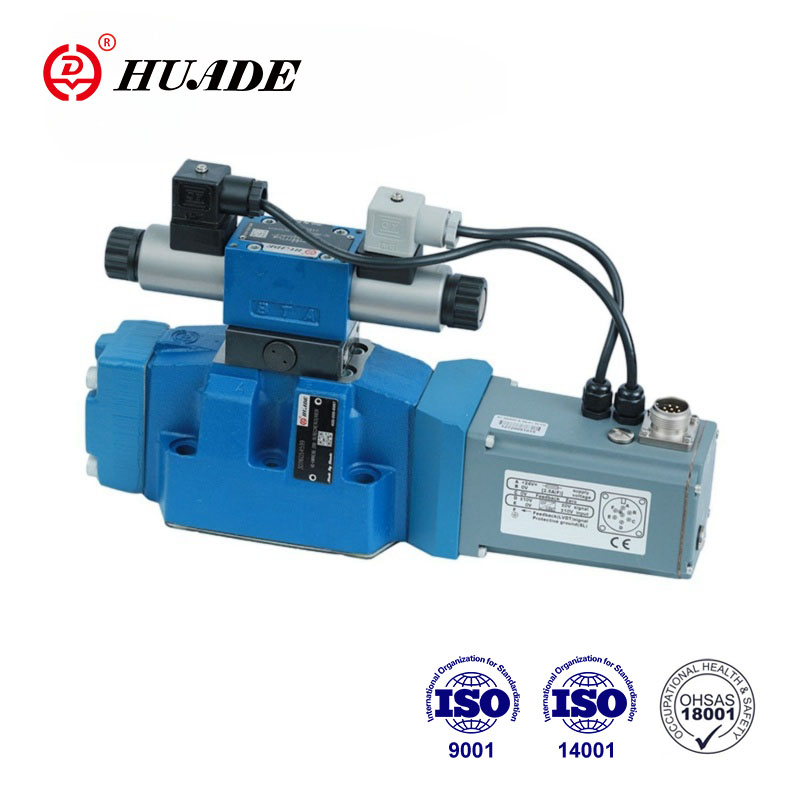

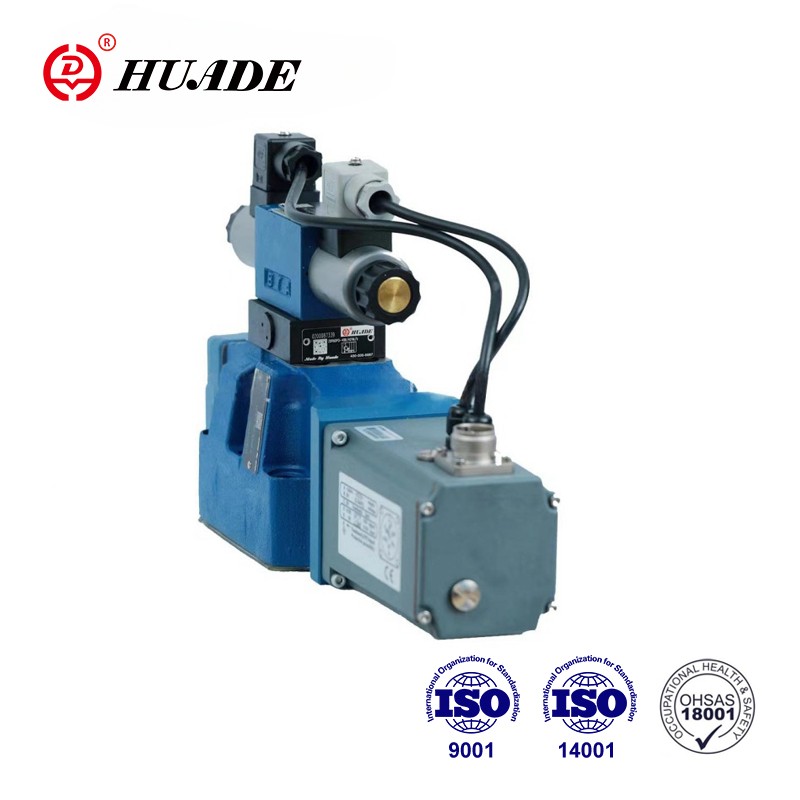

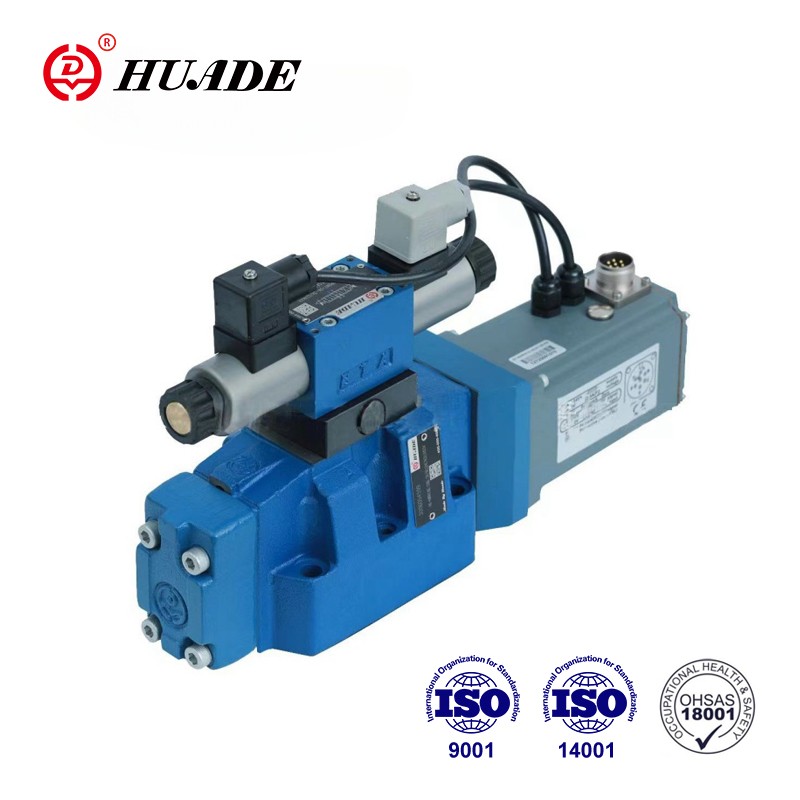

4WRKE типті клапандар 2 сатылы пропорционалды бағыттаушы клапандар болып табылады. Олар ағынның бағыты мен өлшемін басқарады. Негізгі кезең позиция бойынша басқарылады, осылайша басқару катушкасының орны үлкен ағындар кезінде де ағын күштерінен тәуелсіз болады. Технологиялар мен тәуелсіз зерттеулер мен әзірлемелер енгізілгеннен кейін Huade брендінің пропорционалды клапан өнімдері тұрақты өнімділікке және жоғары сапаға ие.
| Гидравликалық | |||||
| Өлшем | 10 | 16 | 25 | 32 | |
| Жұмыс қысымы | Пилоттық басқару клапаны (МПа) Пилоттық май беру | 2,5~31,5 | |||
| Негізгі клапан, P, A, B порттары (МПа) | 31.5 | 35 | 35 | 35 | |
| Қайтару қысымы (МПа) | Пилоттық май ағызу, сыртқы | 31.5 | 25 | 25 | 25 |
| Пилоттық май ағызу, ішкі | ＜1 | ||||
| Y порты | ＜1 | ||||
| Номиналды ағын q ± 10 % △p = 1МП (л/мин) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Негізгі клапанның ағыны (макс. рұқсат етілген) (л/мин) | 170 | 460 | 870 | 1600 | |
| 0-ден 100 % дейін кіріс сигналының сатылы түрімен X немесе Y портындағы пилоттық май ағыны (л/мин) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гистерезис (%) | ≤1 | ||||
| Жауап сезімталдығы (%) | ≤0,5 | ||||
| Сүзгі дәлдігі (мкм) | ≤20 | ||||
| Қысымды сұйықтық | Минералды май Фосфатты эфир | ||||
| Орташа тұтқырлық (мм2/с) | 20~380 | ||||
| Қысым сұйықтығының температура диапазоны (℃) | -20~70 | ||||
| Салмағы (Кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Электрлік деректер | |
| DIN 40 050 бойынша клапан қорғанысы | IP65 |
| Кернеу түрі | DC |
| Сигнал түрі | Аналог |
| Қуат, макс (Вт) | 72 (орташа = 24 Вт) |
| Электр қосылымы | E DIN 43 563-AM6 стандартына сәйкес құрамдас ашамен |
| Қосылатын қосқыш E DIN 43 563-BF6-3 | |
| Басқару электроникасы | Клапанға біріктірілген |
Ерекше өзгешеліктері:
▶Негізгі басқару катушкасының және біріктірілген электрониканың (OBE) электрлік күйіне кері байланысы бар ұшқышпен басқарылатын 2 сатылы пропорционалды бағыттаушы клапан ;
▶Ағынның бағыты мен өлшемін басқару
▶Пропорционал соленоидтар арқылы жұмыс істеу
▶Қосымша тақтаны орнату: IS0 4401 сәйкес тасымалдау үлгісі
▶Орталық серіппелі негізгі басқару катушкасы
▶Электрлік күйге кері байланыс
▶Пилоттық басқару клапаны: бір сатылы пропорционалды бағыттаушы клапан
▶Позияны реттейтін негізгі кезең
Қолдану:
Бағыт пен ағынды басқару үшін 4WRKE-3X пропорционалды бағыттаушы клапан қолданылады.
Клапандар негізінен пилоттық басқару клапанынан (1), корпустан (8), негізгі басқару катушкасынан (7), қақпақтардан (5 және 6), орталықтандыру серіппесінен (4), индуктивті позиция түрлендіргішінен (9) және қысымды төмендету клапаны (3). Ешқандай кіріс сигналы болмаса, негізгі басқару катушкасы (7) орталықтандыру серіппесі (4) арқылы орталық күйде сақталады. Басты басқару катушкасының (7) күйінің өзгеруі де, күшейткіштің қосынды қосындысындағы командалық мәннің өзгеруі де дифференциалды кернеуді тудырады. Командалық және нақты мәнді салыстыру кезінде мүмкін болатын басқару ауытқуы электроника арқылы анықталады және пилоттық басқару клапанының (1) пропорционалды электромагнитті токпен қамтамасыз етіледі. Ток соленоидта күшті индукциялайды, ол басқару катушкасын қатардағы плунжер арқылы басқарады. Басқару қималары арқылы шығарылған ағын негізгі басқару катушкасының реттелуін тудырады. Индуктивті потуалды мәннің өзегі бар негізгі басқару катушкасы (7) командалық мәнге сәйкес келеді. Бақыланатын күйде негізгі басқару катушкасы (7) теңгеріледі және осы күйде ұсталады, оған бекітілген түрлендіргіш (9) басқару позициясына дейін ауыстырылады. Басқару шпульінің инсульті және басқару саңылауы пәрмен мәніне пропорционалды түрде өзгереді. Басқару электроникасы клапанға біріктірілген. Клапан мен электрониканы реттеу арқылы құрылғылардың сериялық өндірісіндегі ауытқу төмен деңгейде сақталады. Резервуарлардың бос жүруіне жол бермеу керек; тиісті орнату шарты болған жағдайда алдын ала жүктеу клапаны орнатылуы керек (қарсы қысым шамамен 0,2 МПа).
4WRKE-3X пропорционалды бағыттаушы клапанның белгісі
Пакет Пропорционалды бағыттаушы клапан 4WRKE-3X
