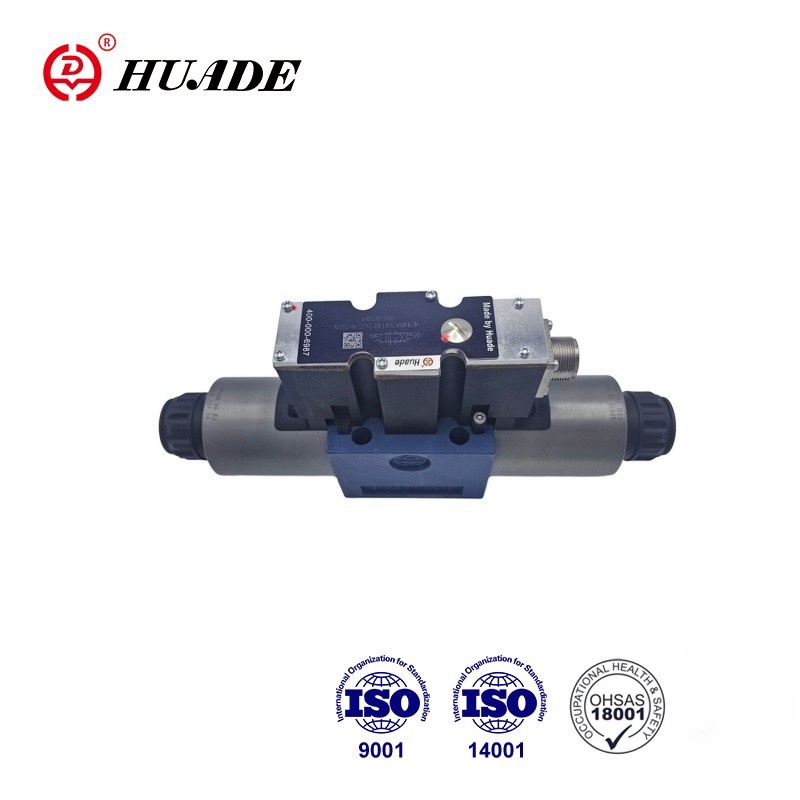

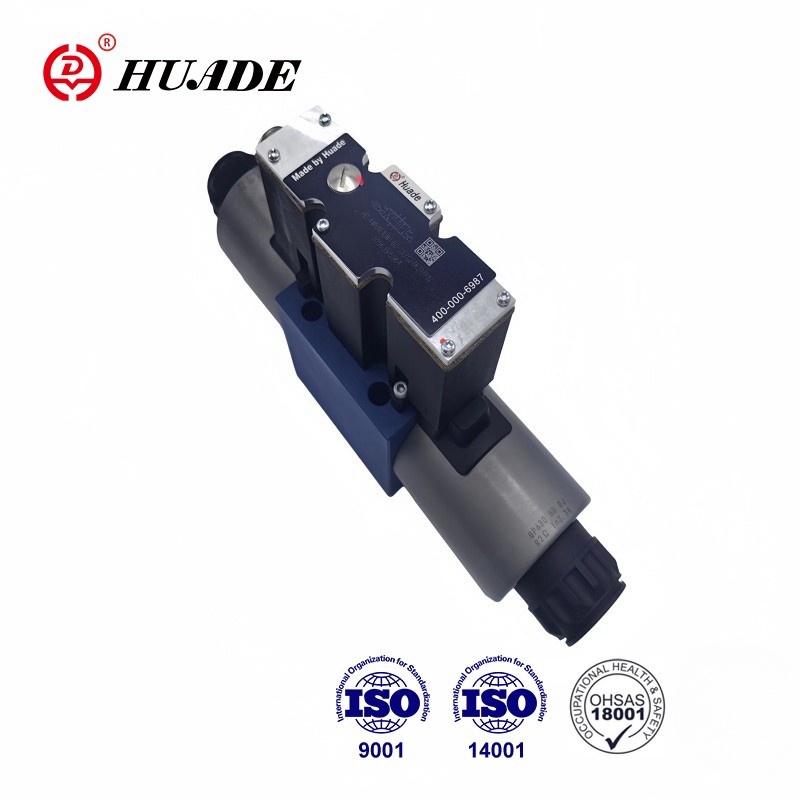

4WRAE 10 W1-60-2X пропорционалды бағыттаушы клапан – тікелей басқарылатын 4/2 және 4/3 бағытты пропорционалды бағыттаушы клапандар. Бұл клапан пластинаға орнатылған. 4WRAE 10 W1-60-2X қосымша кірістірілген күшейткіш пен A1 немесе F1 кіріс опцияларына ие. Өнімділік бірінші қатардағы ірі брендтермен үйлесімді және жақсы қолжетімді балама болып табылады. Пропорционалды клапандар сериясы теңіз өнеркәсібінде кеңінен қолданылады.
| Гидравликалық | |||
| Клапан түрі | HD-WRA | HD-WRAE | |
| Жұмыс қысымы (МПа) | Порт A, P, B | 31.5 | 31.5 |
| Порттар Т | 21 | 21 | |
| Номиналды ағын qv nom △ P=1МПа кезінде | NS6 (л/мин) | 7, 15 және 26 | |
| NS10(л/мин) | 30 және 60 | ||
| Ластану дәрежесі (μ м) | ≤20 | ||
| Гистерезис(%) | ≤5 | ||
| Кері қате (%) | ≤1 | ||
| Жауап сезімталдығы(%) | ≤0,5 | ||
| Қысымды сұйықтық | Минералды май немесе фосфат эфирі | ||
| Тұтқырлық диапазоны | 20~380 | ||
| Қоршаған орта температурасының диапазоны (℃) | -20-дан +80-ге дейін | -20-дан +50-ге дейін | |
| Салмағы (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Электрлік | |||
| Электрлік, электромагниттік | |||
| Клапан түрі | HD-WRA | HD-WRAE | |
| Кернеу түрі | DC | ||
| Басқарылатын кернеу (V) | ±10 | ||
| Бір электромагниттік ток (A) | 2.5 | ||
| Соленоидты катушка кедергісі (Ω) | Суық мән 20 ℃ | 2 | |
| Макс. жылы мән | 3 | ||
| Міндет | 100% | ||
| Катушка температурасы (℃) | +150 дейін | ||
| DIN40050 бойынша клапан қорғанысы | IP65 | ||
| Электр, басқару электроникасы | |||
| басқару электроникасы | HD-VT-VSPA2-1-1X/ | клапанға біріктірілген | |
| Қоректендіру кернеуі | Номиналды кернеу VDC | 24 | |
| Төменгі шекті мән V | 21/22 | 19 | |
| Жоғарғы шекті мән V | 35 | ||
| Күшейткіштің қуат тұтынуы | Мен макс А | 1.8 | |
| Макс. қуат импульсі А | 3 | ||
Ерекше өзгешеліктері:
▶ Қосымша тақтаны орнатуға арналған
▶Ағынның бағыты мен көлемін басқаруға арналған тікелей іске қосылатын пропорционалды клапан
▶ Ортасына серіппелі басқару катушкасы
▶ 4WRAE түрі үшін біріктірілген басқару электроникасы, A1 немесе F1 интерфейсі
▶ Орталық жіп пен алынбалы катушкасы бар пропорционалды соленоидтар арқылы іске қосу
▶ 4WRA түріне арналған басқару электроникасы
Қолдану:
4WRAE 10 W1-60-2X 4/2 және 4/3 бағытты пропорционалды бағыттаушы клапандар қосалқы тақтаны орнату үшін тікелей басқарылатын құрамдас бөліктер ретінде жасалған. 4WRA 6 W30-2X пропорционалды бағыттаушы клапан гидравликалық сұйықтықтың ағыны мен бағытын басқару үшін қолданылады.
4WRAE 10 W1-60-2X пропорционалды клапандар негізінен мыналардан тұрады: Бекіткіш беті бар корпус (1) Басқару катушкасы (2) қысу серіппелері (3 ), ортаңғы жіптері бар соленоидтар (4), Қосымша біріктірілген клапан электроникасы (5).
HD-4WRA(E)...2X/...
Электрмагниттердің (4) кернеуі өшірілгенде, басқару золотник (2) қысу серіппелері (3) арқылы орталық күйде ұсталады.
Пропорционал соленоидты қуаттандыру арқылы басқару катушкасын (2) тікелей іске қосу. «b» (4) соленоидты басқару. Басқару катушкасы (2) электрлік кіріс сигналына пропорционалды түрде солға жылжытылады. Ағынның прогрессивті сипаттамалары бар саңылау тәрізді көлденең қималар арқылы P пішінін А және В пішінін T жалғау. Соленоидты (4) токтан ажырату. Басқару золотник (2) қысу серіппесі (3) арқылы орталық жағдайға қайтарылады.
4WRA -2X пропорционалды бағыттаушы клапанның құрылымы
HD-4WRA(E)...A-2X
Негізінде бұл клапан нұсқасының функциясы катушканың 3 орны бар клапанға сәйкес келеді. Дегенмен, 2 катушка орны бар клапандар тек «a» электромагнитімен жабдықталған. 2-ші пропорционал электромагниттің орнына NS 6 немесе NS 10 үшін қақпақ (5) ашасы (5) орнатылған.
4WRA 6..-2X/... түріне арналған ескертпе
Резервуар желісін төгуге жол бермеу керек. Сәйкес орнату шарттарында кері қысымды клапан орнату керек (артқы қысым шамамен 0,2 МПа).
