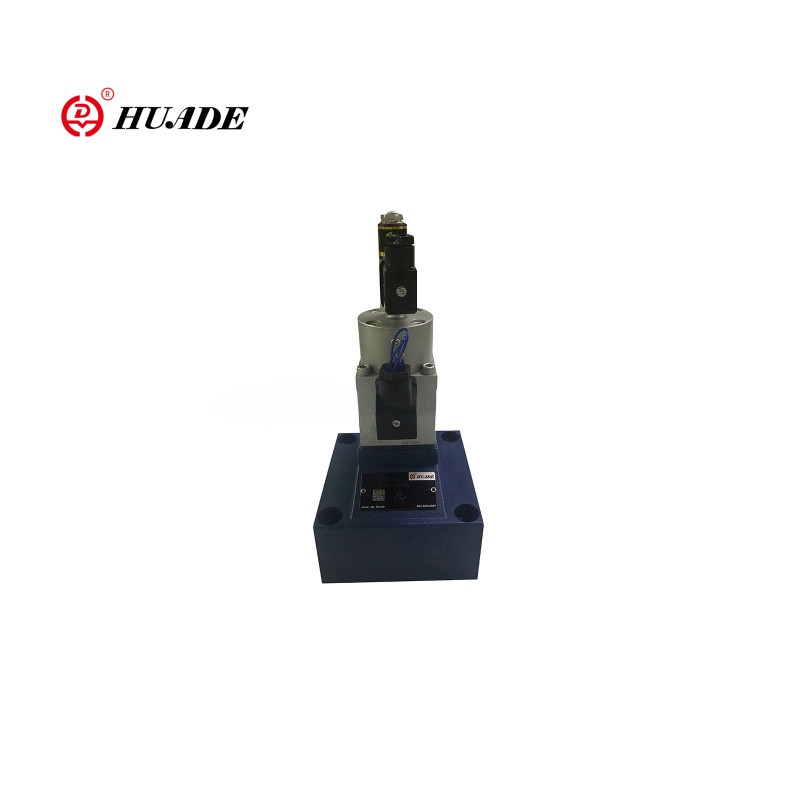

Пропорционалды ағындарды басқару клапаны 2FRE10

2-ші екі жақты пропорционалды ағындарды басқару клапаны пропорционалды реттеу функциясы бар гидравликалық жүйелерге арналған ағынды бақылау клапаны болып табылады. 2Fre10 клапанының сценарийлеріне жарайды, онда актервтеу жылдамдығы (мысалы, гидравликалық цилиндрлер немесе қозғалтқыштар), мұнда дәл бақылау қажет. Пропорционалды ағын клапан 2FRe10 Степлесс ағынының өзгеруіне қол жеткізу үшін электр сигналдарын енгізу арқылы клапаны саңылауды үнемі реттейді. Орнату оңай және көбінесе жүйенің тұрақтылығын жақсарту үшін басқа қысым клапандарымен (қысым өтематорлары сияқты) үйлеседі.

Пропорционалды ағындарды басқару клапанының өнімі 2FRE10

Гидравликалық
Жұмыс қысымы (MPA)	31.5
Минималды қысымды дифференциал (MPA)	өлшемі 10	16 өлшем
	0.3 ~ 0,8	0.6 ~ 1
Қысым сұйықтығы	Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін)
Тұтқырлығы диапазоны (мм2/ с)	2.8-ден 380-ге дейін
Қысым сұйықтықтың температуралық диапазоны (℃)	-20 - +70 дейін
Гистерезис (%)	<± 1qmax
Қайталану (%)	<1 qmax
Үлгі таралуы (%)	<± 2
Арнату	ерікті
Салмақ (кг)	6	8.3
Электр
Кернеу түрі	DC 24V
Соленоидтің катушкасы (ω)	Суық мәні 20 ℃ 10, максималды жылыту құны 13.9
Макс. Қуат (VA)	50
Индуктивтілік (MH)	6-дан 8-ге дейін
Осциллятор жиілігі (кГц)	2.5
VT-5010s30 оқшаулау IP65 сұранысы	IP65

Ерекше өзгешеліктері:Өнімнің мүмкіндігі және пропорционалды ағындарды басқару клапанын қолдану 2FRE10

▶ Қысымның қысымды өтемі бар клапан

▶ пропорционалды соленоид арқылы әрекет ету

▶ Электр орналасуы бар басқару орификациясының кері байланысы

▶ Түрлендіргіштің позициясы электроникаға тигізбестен басқаруға арналған, басқаруға нөлдік нүктені түзетуге мүмкіндік береді (электр-гидравликалық)

▶ ВТ 5004 клапанының және электрлік күшейткіштің минималды үлгілік өзгеруі (бөлек тапсырыс)

Қолдану:

Екі жақты пропорционалды ағындарды басқарудың 2FRO10 клапасы өндірістік гидравликалық жүйелерде және инженерлік техникаларда кеңінен қолданылады. 2Fre10 клапаны гидравликалық цилиндрлер немесе қозғалтқыштардың жылдамдығын экскаваторлар, крандар, жүктер, жүктер, жүк көтергіштері және оңтайландырылған тиімділікке қол жеткізеді.

Пропорционалды ағындарды басқару клапанының функциясы мен бөлімі 2FRE10

2Fre типі. Пропорционалды ағындарды басқару клапандары 2-ші жақты функцияға ие. Олар қолданылған электр командалық мәнінен бастап, қысыммен және температурасы үлкен мөлшерде өтелетін ағымды реттей алады.

Олар негізінен корпусты (1), пропорционалды соленоид, пропорционалды соленоид (2), өлшеуіштер (3), қысым өтемдайтын (4), инсульт лимиті (5), сонымен қатар қосымша тексеру клапаны (6).

Ағынның параметрі анықталады (0 BIS 100%) потенциометр. Қолданбалы пәрмен мәні, күшейткіш, сонымен қатар пропорционалды соленоид, өлшеу тесіктерін реттеу (3). Өлшеу дақтарының (3) позициясы позицияны түрлендіргішпен алады. Пәрмен мәнінен кез келген ауытқулар кері байланысты басқару элементі бойынша өтеледі.

Қысым компенсаторы (4) Өлшеу дақтарында (3) тұрақты мәнде қысымның төмендеуін ұстайды. Ағын, сондықтан қысым өтемақы.

Кішкентай температурада дрейфтің өлшемін өлшеуге байланысты қол жеткізіледі. 0% командалық мәнде өлшеу тесіктері жабық.

Қуат жоғалған кезде немесе позиция түріндегі кабельдік үзіліс жағдайында өлшеу тесіктері жабылады. 0% командалық мәннен секіруге секіруге болады. Электрлік күшейткіштің екі пандусы арқылы өлшеу құралының ашылуын және жабылуын кешіктіруге болады.

Тексеру клапаны арқылы (6) Бос ағынға Б-дан А дейін мүмкін.

Smurtrint Пропорционалды ағындарды басқару клапаны 2FRE10

Пропорционалды ағындарды басқару клапанының белгілері 2FRE10
