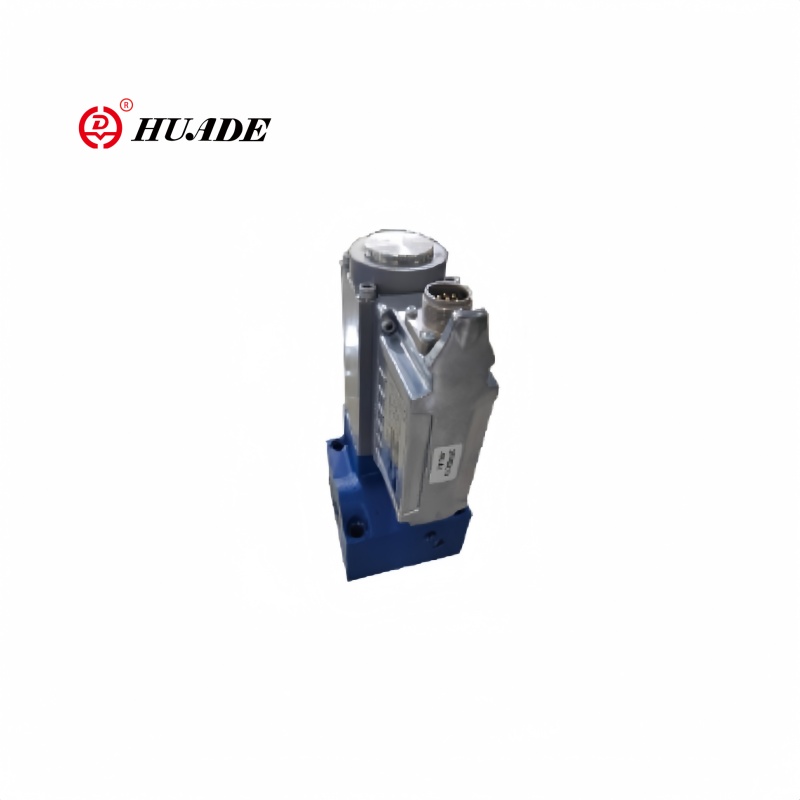

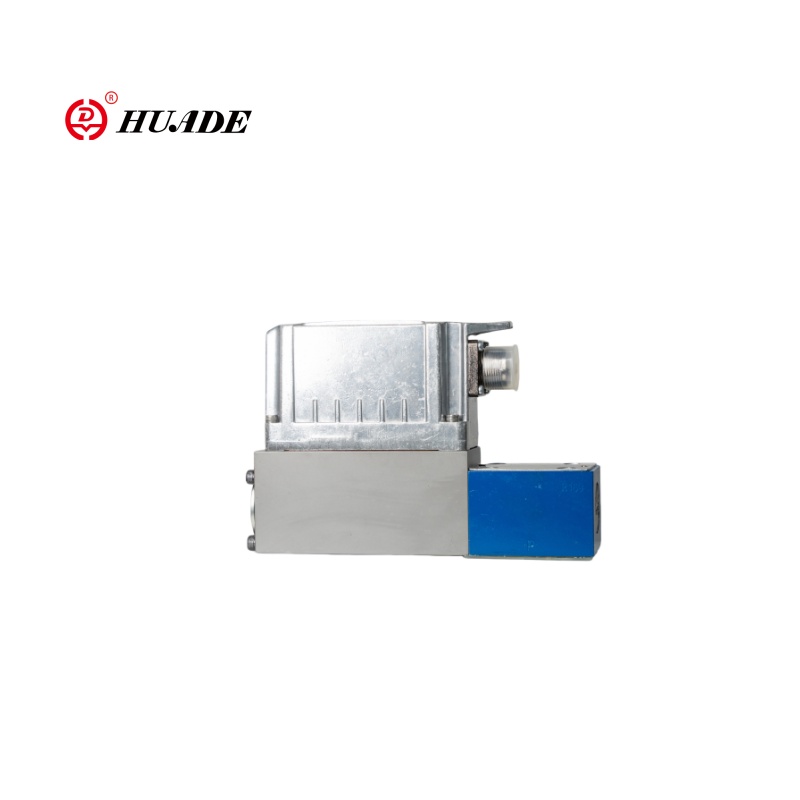

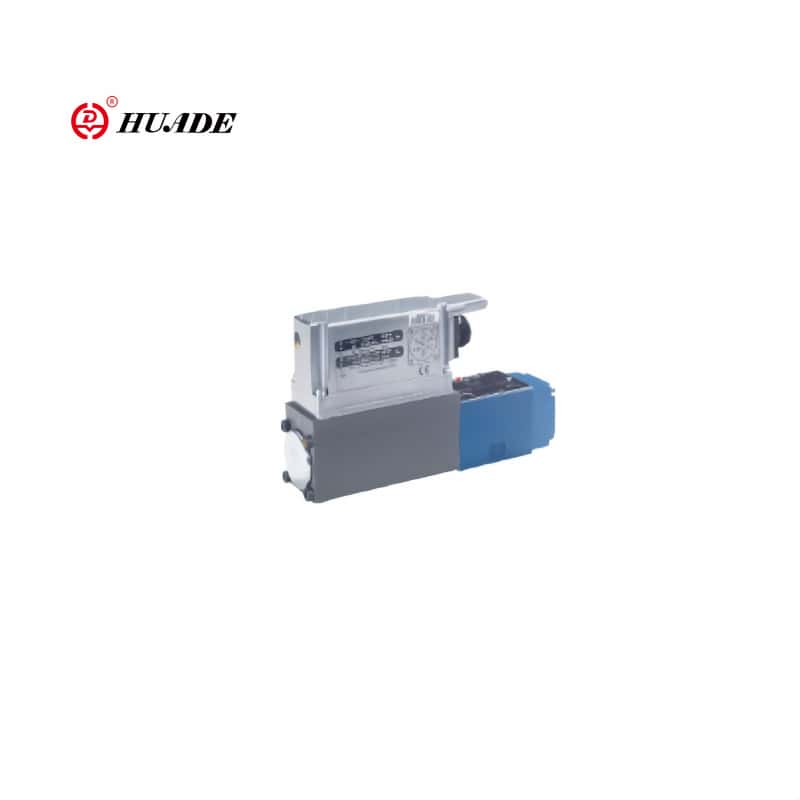

Пропорционалды ағын клапаны 3Freez-1x - бұл әр түрлі ағындарды реттеу немесе ағын коэффициентін қажет ететін өндірістік автоматтандыру жүйелерінде қолданылатын жоғары дәлдікті сұйықтықты басқару компоненті. 3Freez-1x клапаны - электронды басқарылатын пропорционалды реттегіш (0-10V / 4-20ma сигнал кірісі). Қысым әдетте жоғары қысымды гидравликалық жүйелер үшін жарамды 315 борға жетеді. Пропорционалды ағынды клапан 3Freez-1x клапанын PLC және DCS жүйелерімен біріктіруге болады және Modbus және басқа да коммуникациялық хаттамаларды қолдайды. 3Freaz-1x пропорционалды клапаны электр сигналдарының үлесі арқылы ағынның жылдамдығын басқарады, жетекші жылдамдықты басқаруды жүзеге асырады және жүйенің жауап дәлдігін жақсартады.
| Генерал | ||
| Құрылыс | Біріктірілген қысым өтемі бар қазғыш типтегі клапан | |
| Шақыру | Пропорционалды соленоид, позицияны бақылау және борттық электроника бандасы | |
| Орнату орны | Ерікті | |
| Қоршаған орта температурасы ℃ | -20 ~ + 50 | |
| Салмақ кг | Ng6 (3.1) | |
| Ng10 (6.9) | ||
| Гидравликалық | ||
| Қысым сұйықтығы | Гидравликалық май 51524 ... 535, басқа сұйықтықтар алдын ала кеңескеннен кейін басқа сұйықтық | |
| Тұтқырлығы мм2/ с | 20 ... 100 (ұсынылады) | |
| 10 ... 800 (максимум) | ||
| Қысым сұйықтығының температуралық диапазоны ℃ | -20 ~ + 70 | |
| Статикалық / динамикалық | ||
| Гистерез% | ≤1 | ≤1 |
| Инверсия ауқымы% | ≤0.5 | ≤0.5 |
| Өндірістік толеранттылық% | ≤5 | ≤5 |
Ерекше өзгешеліктері
▶ борттық электроника және индуктивті позициясы бар NG6 және NG10 шамдары тікелей басқарылатын ағынды клапандар
▶ позицияны басқару, минималды гистерезис <1%, техникалық мәліметтерді қараңыз
▶ 3-жақты функция гидравликалық порттардың қалай тағайындалғанына байланысты анықталады (қалдық ағын P, 3-ші жол арқылы жұмыс істейді)
▶ Бақыланатын соленоидты позиция, позиция түрлендіргіші және борттық электроника арқылы реттеледі
▶ Табық қосымшасы, NG6 Sconturation NG6 орнату үшін NG6 ISO4401-03-03-0-0-0-0-0-0-0-02-04-04-04-94
▶ каталог парағына сәйкес, NG6 үшін RE 45053, NG10 үшін RE 45053, RE 45055 (тапсырыс бөлек)
▶ DIN 43563-AM6-ға қосқыш қосқышы, RE 08008 (тапсырыс бөлек)
▶ борттық триггердің электроникасы үшін мәліметтер
• CE, EMC директиваларына сәйкес келеді
61000-6-2: 2002-08
Және және 61000-6-3: 2002-08
• UB = 24VNOM DC
• Электр қосылымы 6p + PE
• Сигналды іске қосу
-5Stiman 0 ... + 10V (A1)
• Зауытта калибрленген клапан қисығы
Қолдану:
Пропорционалды ағымдық клапан 3Frezez-1x гидравликалық жүйелерде, құрылыс техникаларында, инъекциялық қалыптау машиналарында, өлімге арналған машиналармен, химиялық / процестермен және т.б. Сондай-ақ, жарылысқа қарсы модель, сондай-ақ мұнай және табиғи газ сияқты қауіпті учаскелерде автоматтандыру жабдықтарында да қолданылуы мүмкін.
Генерал
3-ші теріңіз. Пропорционалды ағындарды басқару клапандар және борттық электроника көмегімен, борттық электроникамен және борттық электроника бар. Гистерезис - <1%.
Борттағы электроника зауытта калибрленген және тез жауап беру уақытын қосады. Клапанның дизайнының дизайны - бұл қалдық ағын порты арқылы жұмыс істейді.

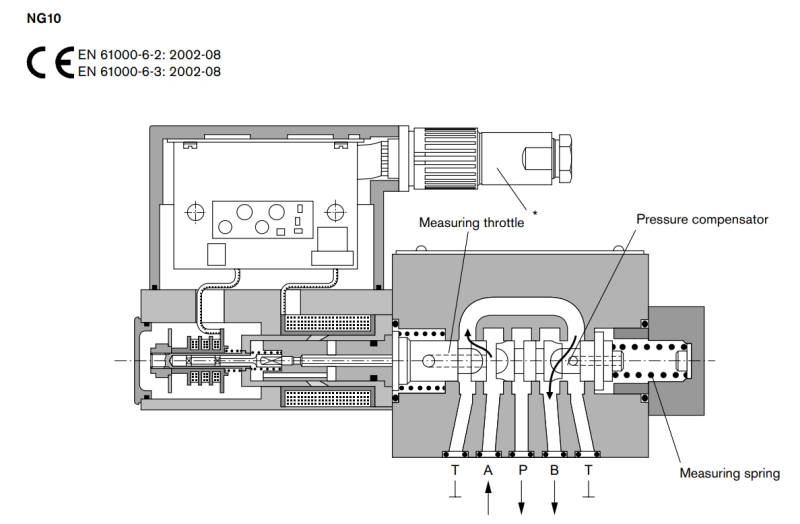

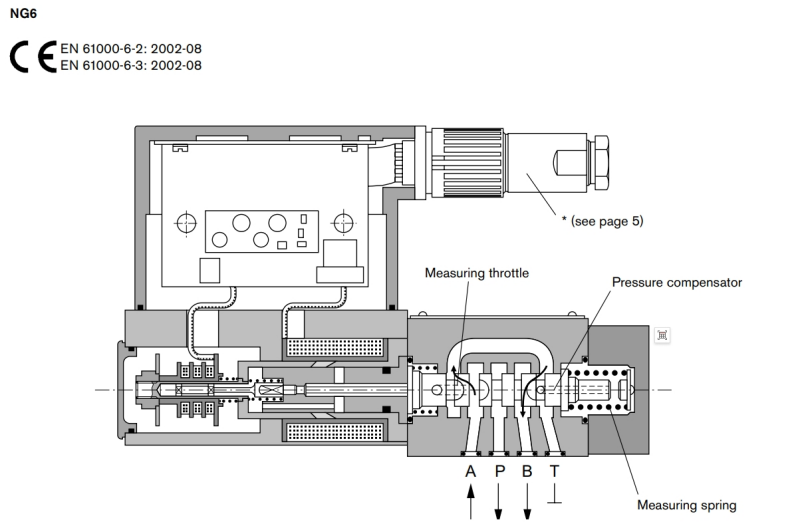

Негізгі қағида
Май ағынының рентажын b-дан реттеу үшін, SetPoint Trigger Electronics-те орнатылған. Осы SetPoint негізінде электроника соленоидты катушканы позициялы түрлендіргіштен сигналдың функциясы ретінде басқарады. Лауазымдық бақылау өте төмен гистерезисті қамтамасыз етеді. Клапанның ашылуы орамадағы өлшеуіш жиектерімен анықталады, ал біріктірілген қысым өтемдiгімен қысымның төмендеуі 8-барлы көктемнің көмегімен қысымның төмендеуін салыстырады. Өлшеумен қысымды өтеміштер қысылған жиекті қысылғанға дейін қысқартуға дейін қысқарады: «Жүктеудің қысымы және көктемнің күші». Осылайша, есептеу жиегінен қысымның төмендеуі тұрақты деңгейде сақталады.
