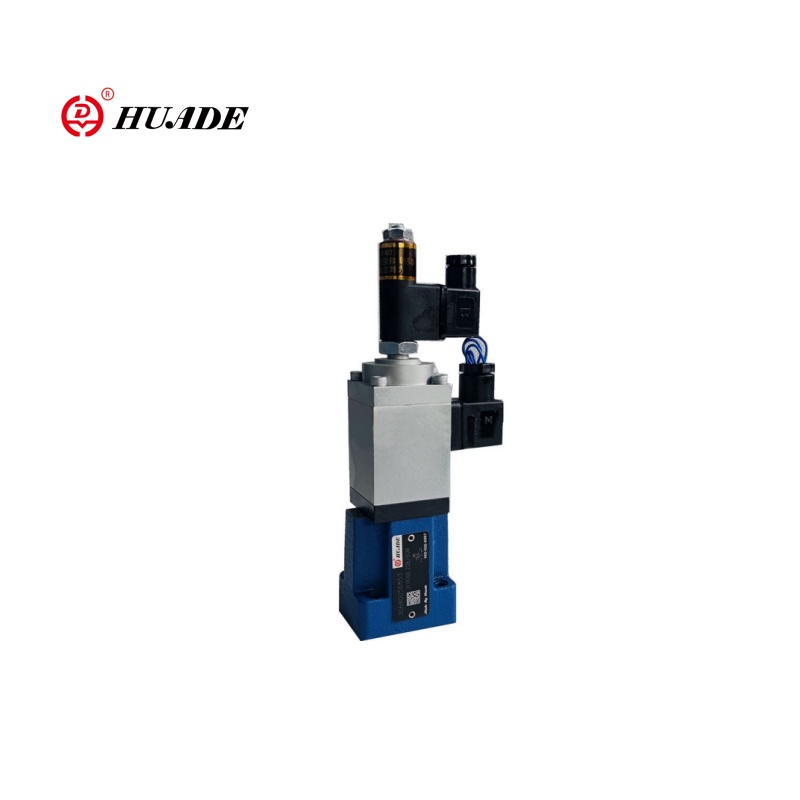

Пропорционалды ағындарды басқару клапаны 2Fre6

Пропорционалды ағындарды басқару клапаны 2Fre6 Тефелдік жылдамдыққа жету үшін 0 ~ 10 В / 4 ~ 20 мА сигналын басқарады. 2FRE6 пропорционалды клапанның қысымның өтемақысы бар, ол шығынның қысымының ауытқуы әсер етпейтініне және тұрақты ағынның жылдамдығын сақтауға мүмкіндік беретін қысымды өтемақы функциясы бар. Бұл 2-ші клапан бос орын бар гидравликалық жүйелерге және динамикалық ағындарды реттеуге сәйкес келеді.

Пропорционалды ағындарды басқару клапанының өнімі 2Fre6

Гидравликалық
Гинтац	<± 1% qmax
Қайталану	<1% qmax
Ластану дәрежесі (мкм)	≤20
Қысым сұйықтығы	Минералды май (NBL пломбасы үшін), фосфат эфирі (FPM пломбасы үшін)
Тұтқырлығы диапазоны (мм2/ с)	2.8-ден 380-ге дейін
Қысым сұйықтықтың температуралық диапазоны (℃)	-20 ~ + 70
Арнату	ерікті
Электр
Кернеу түрі	Б
Соленоидтің катушкасы (ω)	Суық мәні 20 ℃ 5.4, максималды жылы 0.2
Макс. Қуат (VA)	50
Индуктивтілік (MH)	6-дан 8-ге дейін
Осциллятор жиілігі (кГц)	2.5

Өнімнің мүмкіндігі және пропорционалды ағындарды басқару клапанын қолдану 2Fre6

Ерекше өзгешеліктері:

▶ Қысымның қысымды өтемі бар клапан, қысымның өтемақы мөлшерін бақылау

▶ пропорционалды соленоид арқылы әрекет ету

▶ Электр орналасуы бар басқару орификациясының кері байланысы

▶ Түрлендіргіштің позициясы электроникаға тигізбестен басқаруға арналған, басқаруға нөлдік нүктені түзетуге мүмкіндік береді (электр-гидравликалық)

▶ Тазартқышты рекетті сэндвич тақтайшасын қолдану арқылы екі бағытта басқаруға болады

Қолдану:

Екі жақты пропорционалды ағындарды басқару клапаны 2Fre6 Өнеркәсіптік автоматтандыру және станоктар, экскаваторлар / тиегіштер және басқа да инженерлік машиналар, металлургия және ауыр жабдықтар, сынақ жабдықтар мен зертханалар және т.б.

 Пропорционалды ағындарды басқару клапанының функциясы мен бөлімі 2Fre6

2-ші түрі ... Пропорционалды ағындарды басқару клапандары 2-ші жолмен жұмыс істейді. Олар қолданылған электр командалық құнынан, қысым мен температура өтетін ағындарды реттей алады.

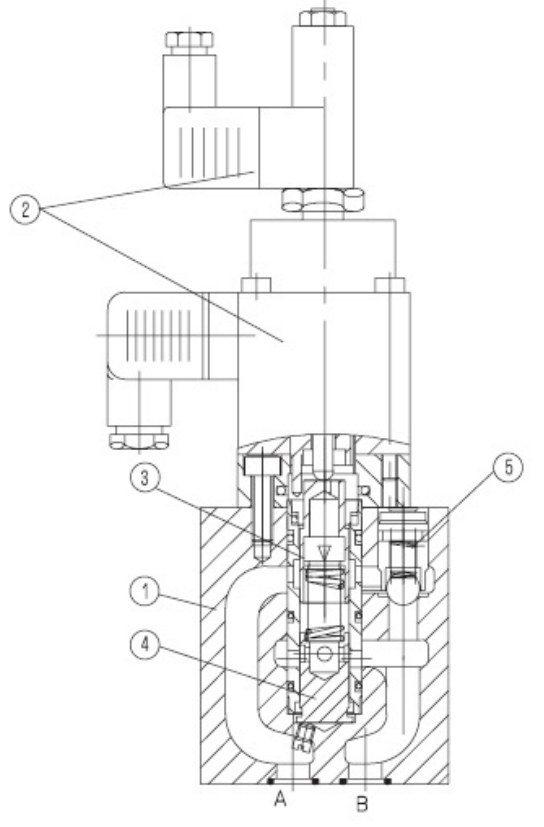

Олар негізінен тұрғын үйден (1), пропорционалды соленоид, индуктивті позицияны (2), өлшеуге арналған дақтарды (3), қысым өтемдейтін (4), сондай-ақ қосымша тексеру клапанын (5) қамтиды.

Пропорционалды ағындарды басқару клапаны 2FRE 6 b

Ағынның параметрлері потенциометрдің командалық мәнінде анықталады (0-ден 100% -ға). Қолданбалы пәрмен мәні күшейткіш арқылы, сондай-ақ пропорционалды соленоид, сонымен қатар өлшеу тесіктері (3) реттейді. Өлшеу дақтарының (3) орналасуы индуктивті позицияны түрлендіргішпен алады. Пәрмен мәнінен кез келген ауытқулар кері байланыс басқармасы бойынша өтеледі.

Қысым компенсаторы (4) Өлшеу дақтарында (3) тұрақты мәнде қысымның төмендеуін ұстайды. Ағын, сондықтан жүктеме өтемақы төленеді.

Кішкентай температурада дрейфтің өлшемін өлшеуге байланысты қол жеткізіледі.

0% командалық мәнде өлшеу тесіктері жабық.

Қуат жоғалған кезде немесе позиция түріндегі кабельдік үзіліс жағдайында өлшеу тесіктері жабылады.

0% командалық мәннен секіруге секіруге болады. Электрлік күшейткіштің екі пандус арқылы В өлшемін ашуды және жабуды кешіктіруге болады b

Саңылау.

Тексеру клапаны (5) арқылы б-ден а-дан тегін ағын арқылы мүмкін.

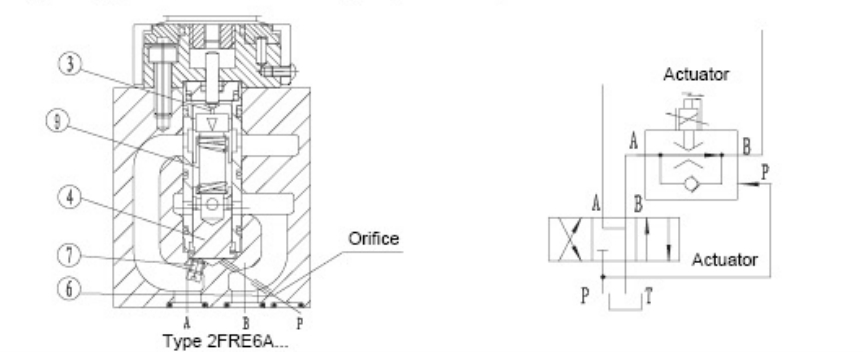

Пропорционалды ағындарды басқару клапанының 2-ші түрі:

Бұл клапанның функциясы 1-ші клапан түрімен бірдей болады:

Старт-рейстеуді басу (3) (командалық мәні> 0%) ашық болған кезде (пәрмен мәні> 0%) ашық, қысым комиссаторы (4) PORT PORT (6) портында жабық болуы керек. А-мен а және қысым өтемдайтын (4) порты арасындағы ішкі байланыс (7) қосылады. P портындағы P (6) порты арқылы P пернеттегі қысым қысымды клапанға (8) алдында қысым өтемдiк (4), оны жабық күйде (9) басып ұстап тұрады. Егер бағытты клапан (8) P-ке дейін ауыстырылса, қысым өтемдемесі (4) жабық күйден жылжиды

Реттелетін позицияға және стартаптың секіруіне жол берілмейді.

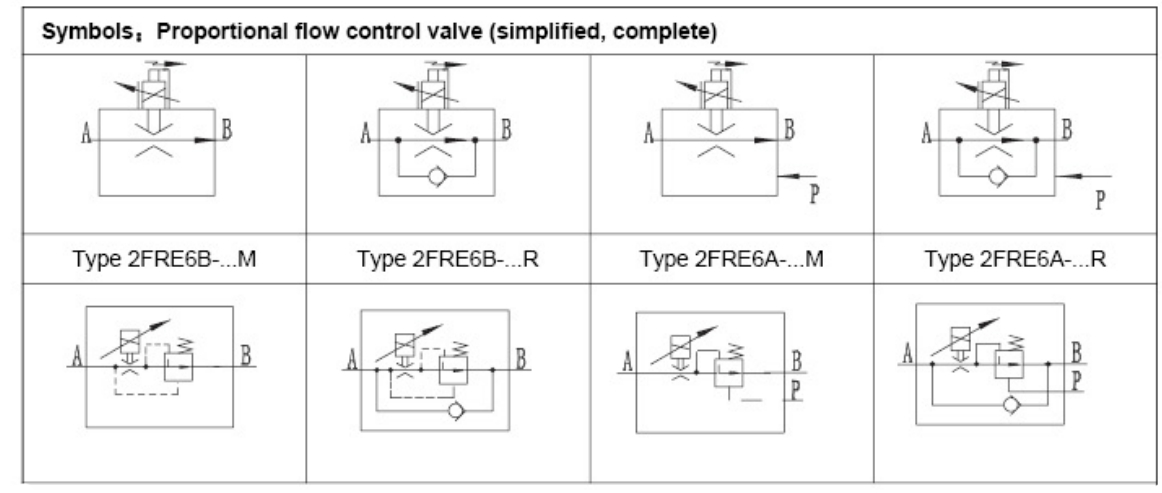

Пропорционалды ағындарды басқару клапанының белгілері 2Fre6
